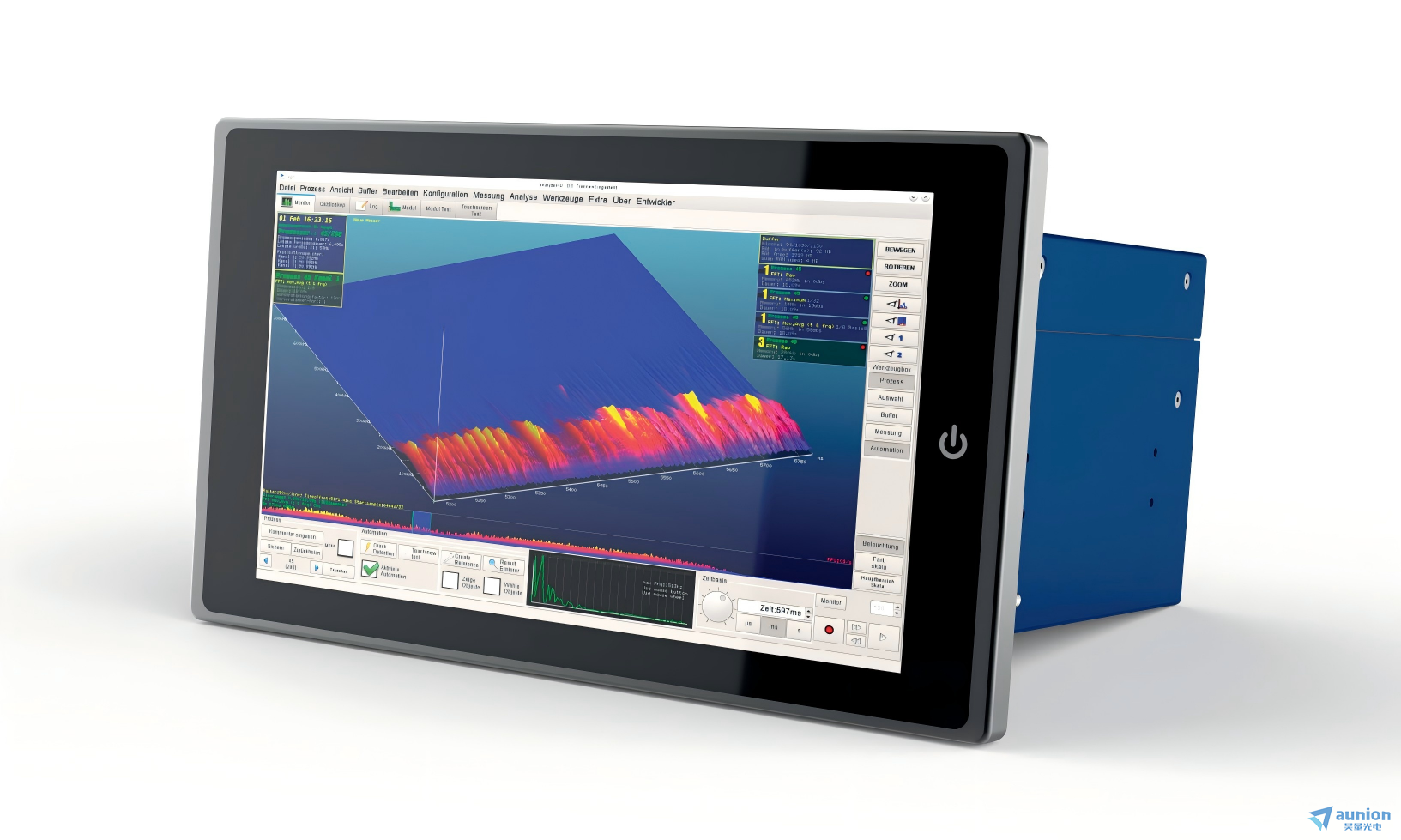

HF‑MES 高速数据采集和分析仪
一.产品概述
HF‑MES 高速数据采集和分析仪，专为配套 XARION 无膜光学麦克风设计，设备自带一路光学麦克风专用预放大通道，可直接对接 XARION 光学麦克风，完整采集宽频声学、超声信号。设备支持时间信号、频谱采集记录，实现每秒 10000 个 SFTF 谱图高速处理，搭配 2D/3D 可视化界面，支持时域、频域模式识别，为非接触声学测量、激光加工在线监测、机器状态监测提供完整采集‑分析解决方案。集成全高清显示屏，内置 6TB 大容量存储，支持 CSV、二进制数据导出，配套坚固运输箱，适配工业现场测试。
二.核心功能特点
✅ 专为 XARION 光学麦克风适配，一体化采集方案
内置独立预放大通道，可直接接入 XARION 无膜光学麦克风，充分发挥光学麦克风宽频、抗电磁干扰、非接触测量优势，完成高频声学与超声信号的完整采集与实时分析。
✅ 高速谱图实时处理
同步采集记录时间信号与频谱，SFTF 谱图处理可达每秒 10000 个谱，满足激光加工、工业声学的高速过程监测需求。
✅ 多维可视化数据展示
2D、3D 视图直观呈现时间信号与频谱数据，XARION 麦克风采集的声学超声信号可直接可视化，现场快速判读工艺与设备异常。
✅ 时域 + 频域双重模式识别
基于 XARION 麦克风采集的原始声学数据，在时域、频域开展信号特征识别，捕捉微弱声发射、超声异常信号。
✅ 灵活的数据导出能力
支持 CSV、二进制格式导出，原始声学测量数据可留存，便于后期复盘、二次分析。
✅ 多通道高性能硬件配置
4 路输入通道，其中 1 路为 XARION 光学麦克风专用预放大通道；每通道 25 MHz @16 bit，单通道 4 MHz @24 bit 高精度采集；24V 触发输入输出，可对接工业控制系统。
✅ 大容量存储、现场作业友好
内置 6TB 本地存储，海量声学测试数据本地保存；集成全高清屏幕，无需外接显示器；配备坚固运输箱，方便现场搬迁使用。
三.技术参数
| 项目 | 规格 |
|---|---|
| 输入通道 | 4 路（含 1 路 XARION 光学麦克风专用预放大通道） |
| 采集速率 | 每通道 25 MHz @16 bit；单通道 4 MHz @24 bit |
| 触发输入输出电压 | 24 V |
| 内部存储 | 6 TB |
| 显示 | 集成全高清屏幕 |
| 输出格式 | CSV、二进制 |
| 处理能力 | SFTF 谱图每秒 10000 个谱 |
| 显示模式 | 2D、3D 时间信号、频谱可视化 |
| 识别模式 | 频域、时域模式识别 |
| 包装 | 坚固运输箱 |
1.搭配 XARION 光学麦克风实现非接触式高频声学、超声检测
2.非接触式机器状态监测
3.激光加工过程控制（激光焊接、激光切割、增材制造声学监测）
4.声音与超声振动测量
5.工业声学过程在线控制
6.高速数据采集实时频率分析
