512路程控电压源
可以实现电源的角度调节,多通道电源触屏使用更人性化。标准电源可实现512路电压输出,支持同时配置输出多个通道的电压,每个通道MAX大输出电压可达20V,且输出电压精度范围能做到1mV。
自带轮询和回读功能,可以根据需求自由选择。
主要功能
1. 支持512路电压输出,Max精度满足14bit;
2. 电路冗余设计,可扩展,支持多路备份;
3. 友好的人机交互界面,支持上位机软件定制开发,也可提供接口定义和python库;
4. 支持单个或多个通道在线配置电压,支持一键导入.CSV文件;
5. Max支持10K次/秒状态轮询功能。
电性能指标要求(25℃)
型号 | TN1-MS512-15CVL | 单位 |
路数 | 512 | 路 |
输出电压范围 | 0~15 | V |
输出电流范围 | 0~20 | mA |
单通道Max输出功率 | 300 | mW |
分辨率 | 1 | mV |
满量程误差 | ≤50 | mV(Max.) |
电压上升时间 | 0.5 | V/us(Max.) |
电压纹波(20MHz) | ≤40 | mVp-p |
其他指标要求
参数 | (Min.) | 典型值(Typ.) | (Max.) |
尺寸(W*L*D)mm | 210mm*380mm*56.5mm | ||
工作电压 | DC_24V | ||
工作温度 | 0℃ | 55℃ | |
存储温度 | -25℃ | 75℃ | |
工作湿度 | 5% | 90% | |
输出接口 | 16*12Pin_4层,间距1.0mm_FPC软排线输出 | ||
控制接口 | USB和以太网口 |

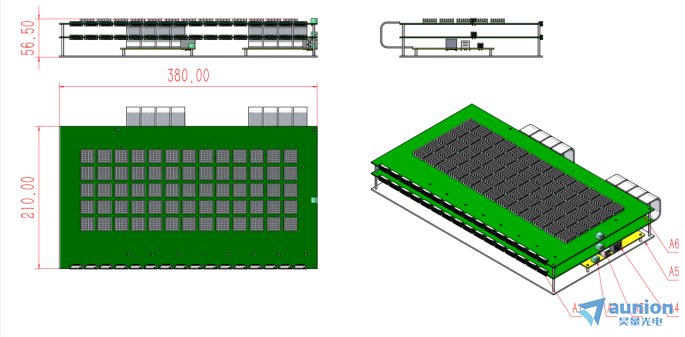

结构尺寸
定义说明
A1 | 512路电压输出接口 | A4 | 以太网口 |
A2 | DC_24V电源接口 | A5 | 亚克力底托 |
A3 | USB-TypeB | A6 | 驱动电路板 |
接口定义

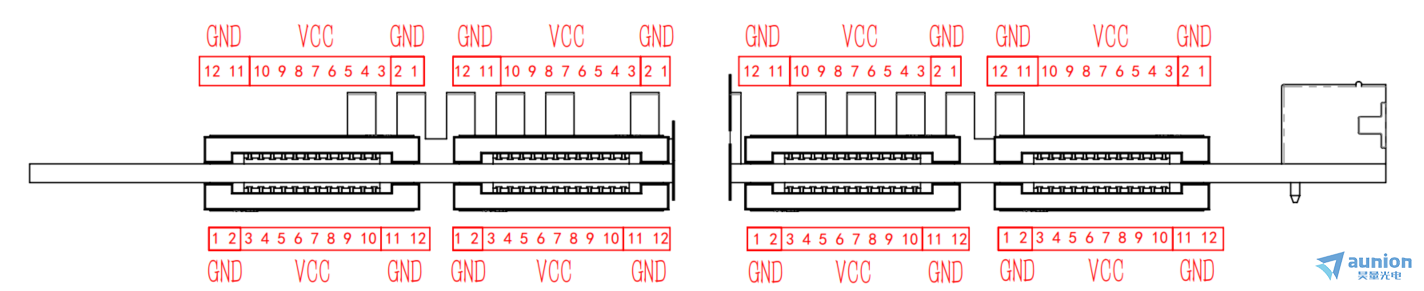

正面接口线序:

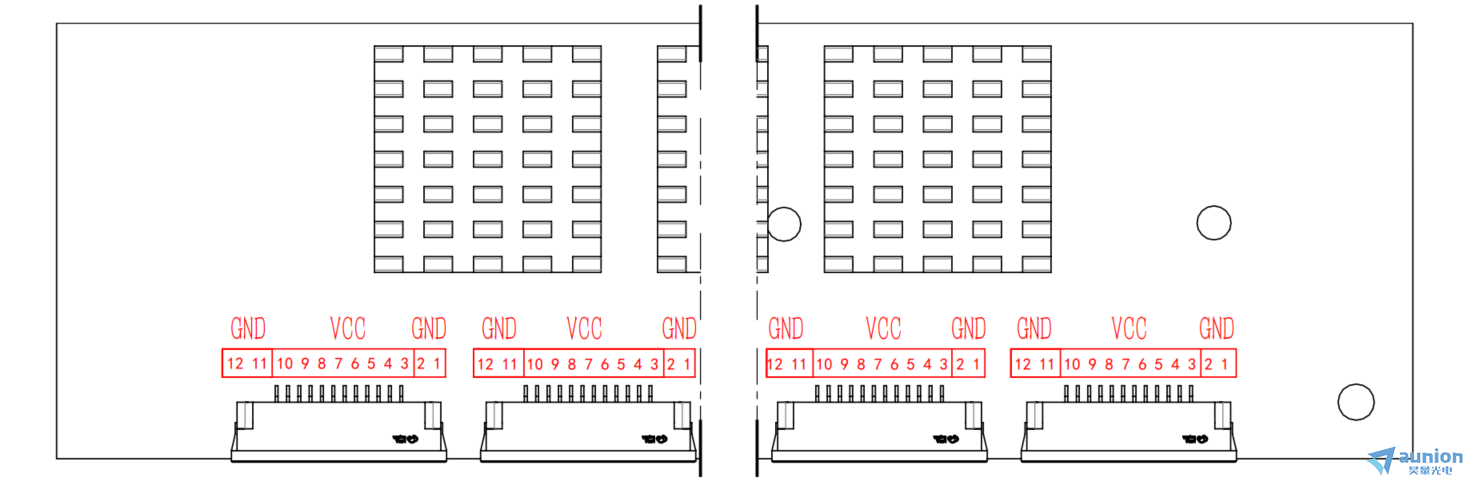

侧面接口示意:

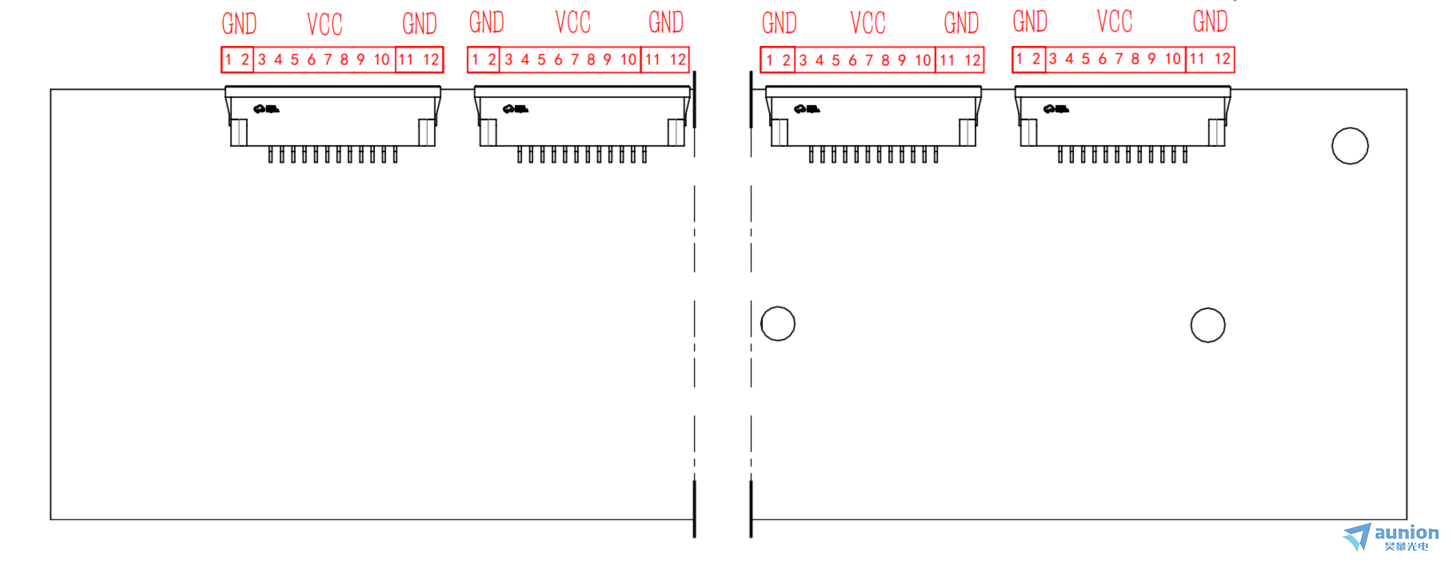

背面接口示意:
