MTB/HTB中高温黑体
MTB中温面源黑体

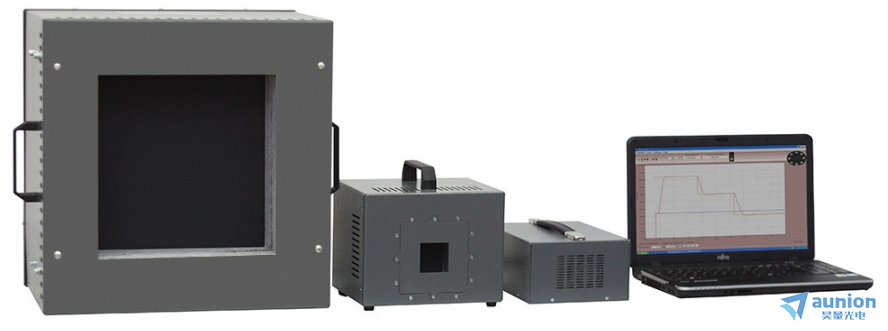

图 1：MTB 系列黑体实物图（MTB-12D 黑体、MTB-2D 黑体、CMTB 控制器、配套笔记本电脑）
MTB 系列黑体为超高精度面源黑体，专门用于模拟中温红外目标。辐射面采用薄层面状加热元件控温，辐射面绝对控温区间为接近环境温度至 550℃。 不同型号发射面尺寸覆盖 50×50mm ~ 300×300mm，可选配 500×500mm 超大发射面。
MTB 黑体凭借 0.01℃超高温度分辨率、优异的时间稳定性、高发射率、温场均匀性与低温度测量不确定度，在同类产品中具备独特优势。 以上性能使 MTB 系列黑体成为计量实验室、高端工业实验室理想的温度标准辐射源。
主要参数：
参数项 | MTB-2D | MTB-4D | MTB-6D | MTB-12D |
发射面孔径 | 50×50 mm | 100×100 mm | 150×150 mm | 300×300 mm |
全控温区间 | 环境温度 + 5℃ ~ 550℃ | 环境温度 + 5℃ ~ 550℃ | 环境温度 + 5℃ ~ 550℃ | 环境温度 + 5℃ ~ 550℃ |
推荐稳定工作区间 1 | 100℃ ~ 550℃ | 100℃ ~ 550℃ | 100℃ ~ 550℃ | 100℃ ~ 550℃ |
温度设定分辨率 | 0.01℃ | 0.01℃ | 0.01℃ | 0.01℃ |
发射率 | 0.96±0.01 | 0.96±0.01 | 0.96±0.01 | 0.96±0.01 |
温度测量不确定度 | 0.07℃ 或 0.002×(T-25)℃（取较大值） | 0.07℃ 或 0.002×(T-25)℃（取较大值） | 0.07℃ 或 0.002×(T-25)℃（取较大值） | 0.07℃ 或 0.002×(T-25)℃（取较大值） |
温场均匀性 2 | ＜0.002×(T-25) ℃ | ＜0.005×(T-25) ℃ | ＜0.01×(T-25) ℃ | ＜0.01×(T-25) ℃ |
温度稳定时间3 | ＜10 min | ＜15 min | ＜20 min | ＜25 min |
控温稳定度 | 0.05℃ | 0.08℃ | 0.08℃ | 0.1℃ |
电脑通讯接口 | RS-232（兼容 USB2.0） | RS-232（兼容 USB2.0） | RS-232（兼容 USB2.0） | RS-232（兼容 USB2.0） |
供电 | 115-230V 交流电 50/60Hz | 115-230V 交流电 50/60Hz | 115-230V 交流电 50/60Hz | 230V 交流电 50/60Hz |
整机外形尺寸 | 325×220×250 mm | 360×370×260 mm | 410×360×280 mm | 约 480×470×350 mm |
整机重量4 | 约 12 kg | 约 25 kg | 约 35 kg | 约 67 kg |
高分辨率的温度调节（0.01ºC，优于市场上其他的黑体，通常这些黑体分辨率为0.1ºC）；
非常好的时间稳定性（0.1ºC，优于市场上提供的其他黑体，通常为0.5ºC）；
良好的温度均匀性（1ºC @125ºC，市场上其他黑体通常为3ºC@300x300mm）；
所有的MTB黑体都由PC使用很棒的温度稳定算法进行控制。
备注说明* 产品规格如有调整，恕不另行通知
1. 低于推荐工作区间时，温度稳定时间会大幅延长
2. 温场均匀性定义为发射面空间温度分布不确定度；参数基于黑体垂直放置工况测得，水平布局可进一步提升均匀性
3. 稳定时间定义：温度波动收敛至目标值时间标准不确定度≤0.5℃所需时长
4. 水平安装版本整机尺寸、重量更大
HTB高温腔式黑体

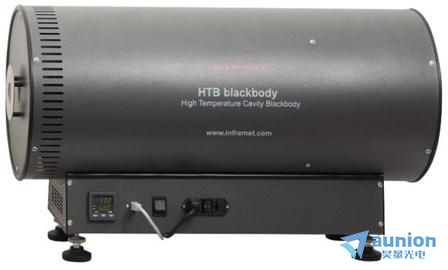

图 2：HTB-35D-1200 高温黑体实拍图
HTB 系列黑体为高温腔式黑体，高温工作温度可达 1200℃；发射腔通光孔径达 35mm。 黑体辐射腔体采用封闭式圆柱腔结构设计，在 0.4μm 至 30μm 以上超宽光谱范围内均具备高发射率。 超宽光谱特性使 HTB 黑体可作为标准辐射源，覆盖可见光至长波红外全波段检测场景。 设备支持两种控制方式：机身自带按键本地操控，或通过标准 USB 接口连接电脑远程程控。
主要参数：
参数项 | HTB-35D-1000 | HTB-35D-1200 |
发射孔径 | 35 mm | 35 mm |
发射率 | ＞0.995 | ＞0.995 |
控温区间 | 100 ~ 1050 ℃ | 100 ~ 1200 ℃ |
温度分辨率 | 0.1 ℃ | ＜1000℃时：0.1 ℃；＞1000℃时：1 ℃ |
温度测量不确定度 | 取 0.25% 读数或 1℃中较大值 | 取 0.25% 读数或 1℃中较大值 |
控温稳定度 * | 短期：0.5 ℃；长期：0.8 ℃ | 短期：1 ℃；长期：1.5 ℃ |
温场均匀性（800℃，有效口径 F=25mm） | ±1.3 ℃ | ±1.4 ℃ |
升温预热时间 | ＜50 分钟 | ＜80 分钟 |
电脑通讯接口 | USB | USB |
供电规格 | 230V 交流电（可选 110V 版本） | 230V 交流电（可选 110V 版本） |
整机重量 | 23 kg | 23 kg |
整机外形尺寸 | 403×712×292 mm | 403×712×292 mm |
