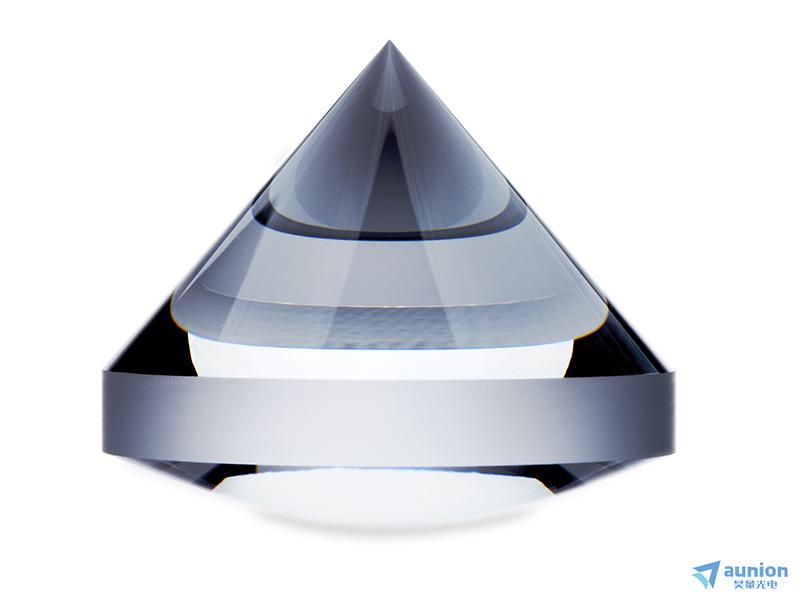

a|锥透镜

  • a|锥透镜
  • a|锥透镜
具有出色的表面粗糙度,高端镀膜的定制化,适于高性能应用的锥透镜

所属类别:光学器件 » 非球面镜

所属品牌:德国Asphericon公司

产品负责人:

姓名:刘工(Eric)

电话:130 4060 6890(微信同号)

邮箱:junjie-liu@auniontech.com

a | 锥透镜


具有出色的表面粗糙度,高端镀膜的定制化,适于高性能应用


a | 锥透镜 产品简介:

非球面镜的形状经过优化,具有出色的成像特性。非球面镜主要优势在于能够校正球面像差。使用非球面镜可以减少光学系统中的元件总数。这样,与基于球面透镜的同类系统相 比,其结构设计更加紧凑、功能更强大。


德国Asphericon公司的StockOptics产品(库存标准产品)种类繁多,有包含精密抛光的非球面透镜、非球面柱面镜和锥透镜的丰富产品组合任您挑选。Asphericon特别推出的非球面镜、锥透镜、非球面柱面镜和已安装光学器件——得益于asphericon在高精度非球面镜制造领域的技术领跑者地位。质量优异、交付快速,可带来诸多受益。除此之外,Asphericon也可根据客户要求提供定制型非球面透镜

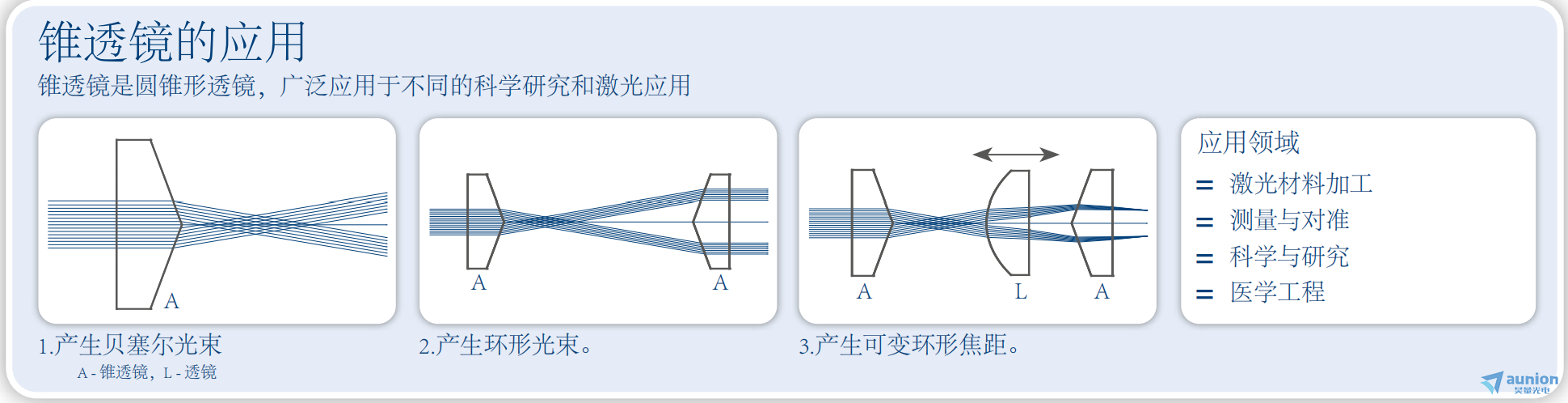

由于它们的圆锥形状,可以在轴棱镜的帮助下生成环形光束轮廓。环形光束的直径取决于角度,并随着轴棱镜和焦平面之间距离的增加而增加。 Axicons 主要用于光束整形和各种激光应用。它们还可用于生成非衍射的类贝塞尔光束。一个具有几乎恒定强度分布的区域,其长度由轴锥的角度和直径定义,在这里很有趣。贝塞尔光束非常适合医学、研究和计量应用。通过组合多个轴棱镜或透镜,可以生成各种光束轮廓,例如准直环形光束或可变环形焦点。


a | 锥透镜 主要优点:

  • RMSi ≤ 0.07 µm的出色表面形状偏差

  • 适用于高功率激光应用并有现货供应

  • 可提供4种标准镀膜(可根据要求定制镀膜)

  • 激光损伤阈值:12 J/cm²,100 Hz,6 ns,532 nm

  • 现货供应

  • 符合RoHS标准


a | 锥透镜 产品特性:

表面形状偏差(RMSi)[ µm ]≤0.07
面缺陷[ 伤痕-亮点 ]40-20
直径容差[ mm ]+0/-0.1
中心厚度容差[ mm ]±0.1
通光孔径[ % ]≥90
AR膜
A: RMAX<1.0%, RAVG≤0.4%, 400-600 nm, AOI=0°
B: RMAX<1.0%, RAVG≤0.4%, 600-1050 nm, AOI=0°
C: RMAX<1.0%, RAVG≤0.4%, 1000-1600 nm, AOI=0°
X: RMAX<1.0%, RAVG≤0.4%, 240-380 nm, AOI=0°






          说明:

          1、RMSi对应于ISO 10110-5(表面形状容差)。

          2、锥形尖端,通光孔径2.3-23 mm,可根据要求提供更小的锥形尖端。

          3、锥形尖端,通光孔径4.6-46 mm,可根据要求提供更小的锥形尖端。

          4、可根据要求提供定制镀膜。






StockOptics - 库存标准产品

产品代码Ø角度边缘厚度材料

[ mm ][ 度 ][ mm ]
XFL25-005-U25.40.55Fused Silica
XFL25-010-U25.415Fused Silica
XFL25-020-U25.425Fused Silica
XFL25-050-U25.455Fused Silica
XFL25-100-U25.4105Fused Silica
XFL25-200-U25.4205Fused Silica
XFL50-005-U50.80.58Fused Silica
XFL50-010-U50.818Fused Silica
XFL50-020-U50.828Fused Silica
XFL50-050-U      50.8          5           8    Fused Silica
XFL50-100-U      50.8        10           8    Fused Silica
XFL50-200-U      50.8        20           8    Fused Silica


生产能力:

StockOptics - 库存标准产品
定制锥透镜
直径
25.4 / 50.8 mm1~420 mm
直径容差+/-0.1mm+/-0.03mm
RMSi≤ 70nm40nm
表面缺陷(伤痕/亮点)40 - 2020 - 10
镀膜4种标准镀膜客户特定
激光损伤阈值12J/cm², 100Hz, 6ns, 532nm客户特定
全表面干涉测量可选                                可选
