Metrolab 3轴磁传感器芯片MagVector™MV2

Metrolab 3轴磁传感器芯片MagVector™MV2

昊量光电全新推出的Metrolab 3轴磁传感器芯片MagVector™MV2。Metrolab 3轴磁传感器芯片MagVector™MV2是将复杂的磁力计（一种测量磁通密度 (B) 或磁场强度 (H) 的仪器）集成到电子系统中的理想解决方案。在您的电子系统中应用更多。一个典型的应用是定制磁场绘图系统的传感器阵列。

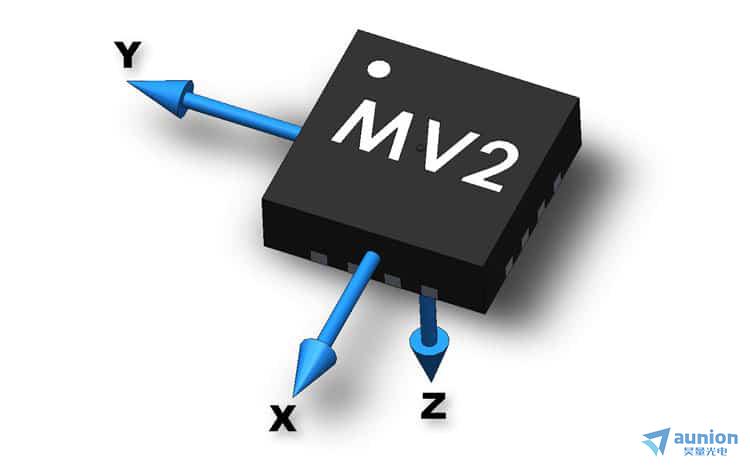

磁场是一个三维矢量，有三个分量。磁力计可以测量 1、2 或 3 个分量或矢量幅度。

请注意，MV2是磁传感器芯片，用户必须提供微控制器，控制固件，主机接口，用户界面，和校准等

以及蕞后但并非蕞不重要的校准 在校准过程中，仪器读数与一或多个基准进行比较，以验证其准确性。基准本身需要...更多有关完整的三轴霍尔磁力计，请参阅昊量光电蕞精密的三轴磁力计系列仪器。

Metrolab 3轴磁传感器芯片MagVector™MV2参数规格：

• 小型封装：QFN 3 x 3 x 0.9 mm3，16引线+散热垫，兼容MRI

• 电源：3.3或5 V

• 灵活的输出：

       •Bx，By，Bz，T（片上温度）

       •模拟或数字（SPI）

       •可选3轴或单轴

• 可选量程范围：0.1、0.3、1、3、10或30 T

• 可选分辨率：14、15、16或16+位

• 可选采样率：375、750、1500或3000 Hz

• 低噪声：RMS <2.0 LSB（16+位分辨率）

• 集成自旋电流技术：抑制噪声，偏移，平面霍尔效应

• 场敏感体积：200 x 200 x 5μm3

• 并行操作：单条SPI总线，多个片选，同步ADC

• 宽工作温度范围：-40至+ 125°C，在液氮中测试

小而强大

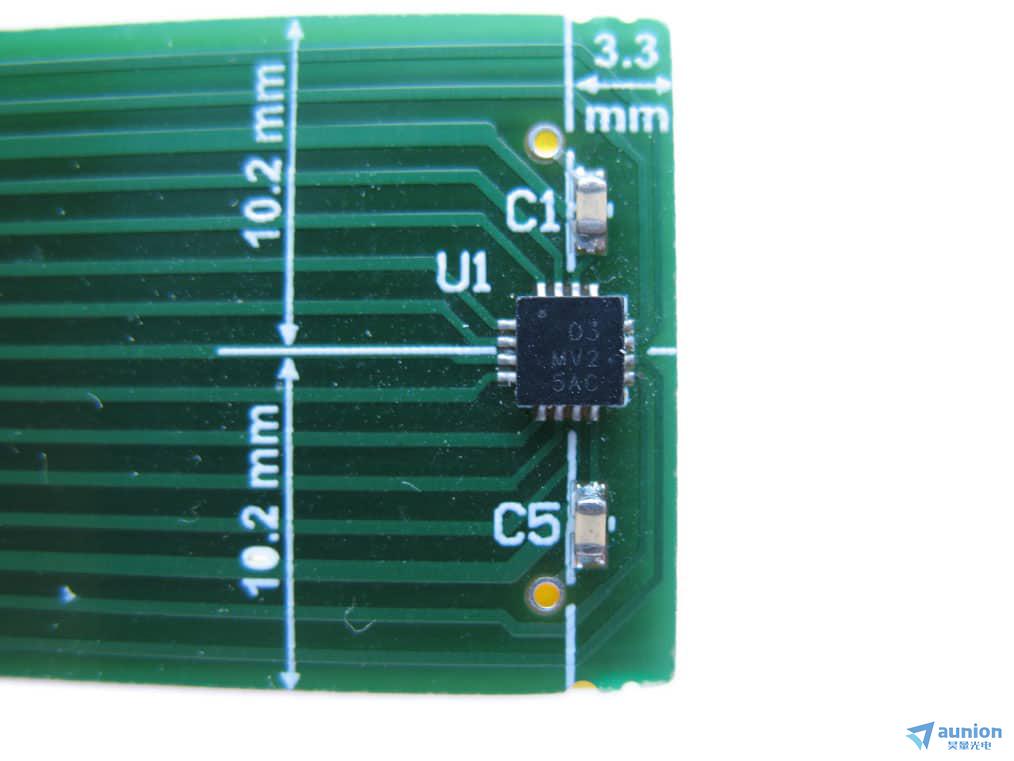

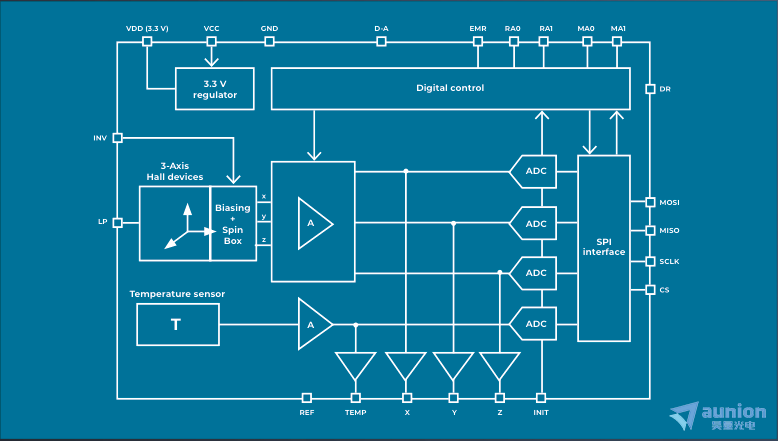

MagVector™MV2的尺寸仅为3x3x0.9 mm，可以进行三个正交霍尔传感器测量（Bx，By，Bz）； “自旋电流”技术可蕞大程度地降低噪声，偏移和平面霍尔效应；内置温度传感器允许温度补偿；可编程增益放大器提供0.1至30 T的测量范围；内置ADC和SPI（串行外围接口）除了提供模拟接口外，还提供数字接口。

高性能

MV2具有300 nT /√Hz的噪声密度和50 kHz的模拟测量带宽。在数字模式下，测量速率可以与ADC分辨率（分别为0.375至3 kHz和14至16+位）进行权衡。它支持3.3或5 V的电源电压。紧凑的3×3 mm QFN封装为完全无磁性，与MRI环境兼容。有关详细信息，请参见数据表。

模拟和数字

信号引脚可以在模拟或数字接口之间选择。在模拟模式下，使用控制信号选择配置选项，例如测量范围，而在数字模式下，所有配置参数均通过SPI传输并存储在内部寄存器中。附加的控制信号和寄存器位提供了对测量过程的精细控制，例如模拟/数字转换的时序。在数字模式下，可以将多个MV2连接到单个SPI总线。

选件

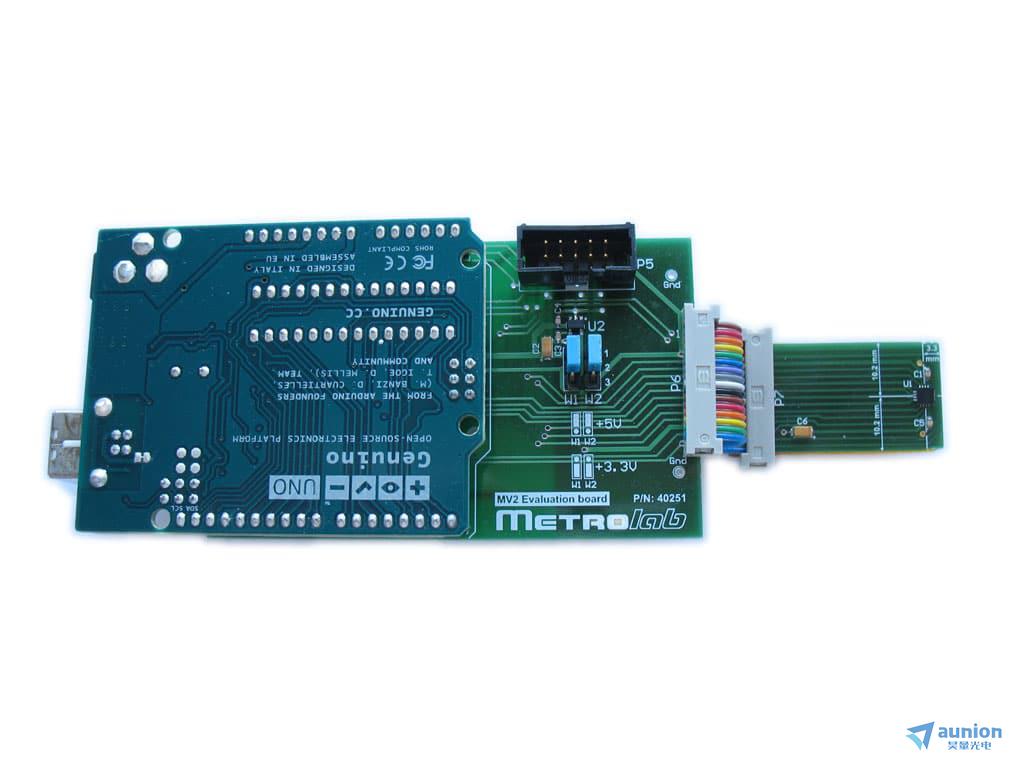

MagVector™MV2评估套件

MagVector™MV2评估套件提供了灵活的交钥匙硬件和软件环境，允许您使用MagVector™MV2的所有功能。该套件包括：

• 带有MagVector™MV2传感器的测试板

• 连接到测试板的预编程Arduino板– Arduino固件来驱动MagVector™MV2（包括源代码）

• MagVector™MV2的主机软件（包括源代码）

• 两个未安装的MagVector™MV2传感器。




产品详细信息可联系我们或下载数据资料！
