KALEO MTF测量工作站


【KALEO MTF 简介】

Kaleo MTF测量仪结合了干涉与传函仪的功能,是检测镜片组、镜头和光学系统性能的完美工具,可适用于镜头设计、原型制作或生产等不同阶段。 该测量工作站提供了完整的镜头特性:包括同轴和离轴调制传递函数(MTF),相对照度和多种波长下波前像差。 即使在待测镜头拥有高主光线角(CRA)和大视场角(FOV)下,Kaleo MTF测量仪仍可保持高测量精度


【关于Phasics

Phasics是一家专注于高分辨率波前传感技术的法国公司。Phasics公司凭借其在测量方面的专业经验与独特的波前测量技术为客户提供全面的高性能波前传感器


 一、 KALEO MTF 主要特点


  • 兼容视场角高主入射角镜头

  • MTF波前像差的实时测量显示

  • 共轴离轴测量

  • 无限远-有限远光学系统




二、KALEO MTF


  • 光学元件及光学系统计量


三、KALEO MTF 测量结果


  • 同轴和离轴 MTF

  • 通过焦点MTF

  • 透射波前误差

  • 泽尼克多项式

  • 镜头参数:EFL、f#

  • 镜头出瞳中的 OPD

  • 散光

  • 畸变

  • 场曲

  • 相对照度

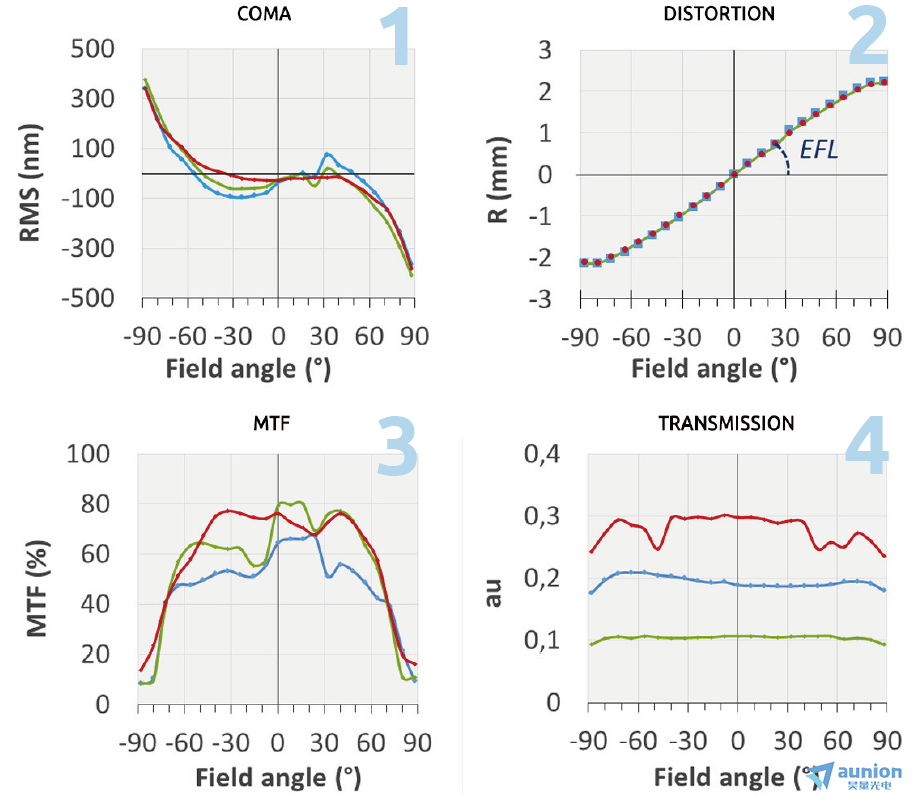

四、KALEO MTF 测试案例



五、KALEO MTF 指标参数


MTF共轴测量精度<1%*
MTF共轴测量重复度<0.5%*
MTF离轴测量精度<2%**
MTF离轴测量重复度<1%**
MTF截止频率1000 cc/mm
畸变测量精度<0.5%
畸变测量重复度<0.05%
光程差(共轴)测量精度20nm RMS
光程差(共轴)测量重复度<5nm RMS

* 此指标在660 nm波长3个不同频率进行测量且光学器件主光线角低于8°的情况下获得。
** 全视野范围内
