6433系列光波元件分析仪(10MHz~67GHz)

  • 6433系列光波元件分析仪(10MHz~67GHz)
面向高速电光器件、光电器件、光光器件特性测试,调制频率范围覆盖10MHz~67GHz

所属类别:光电测量设备 | 探测器 » 光电探测器

所属品牌:

产品负责人:

姓名:王工(Martin)

电话:156 1812 6828(微信同号)

邮箱:liang-wang@auniontech.com

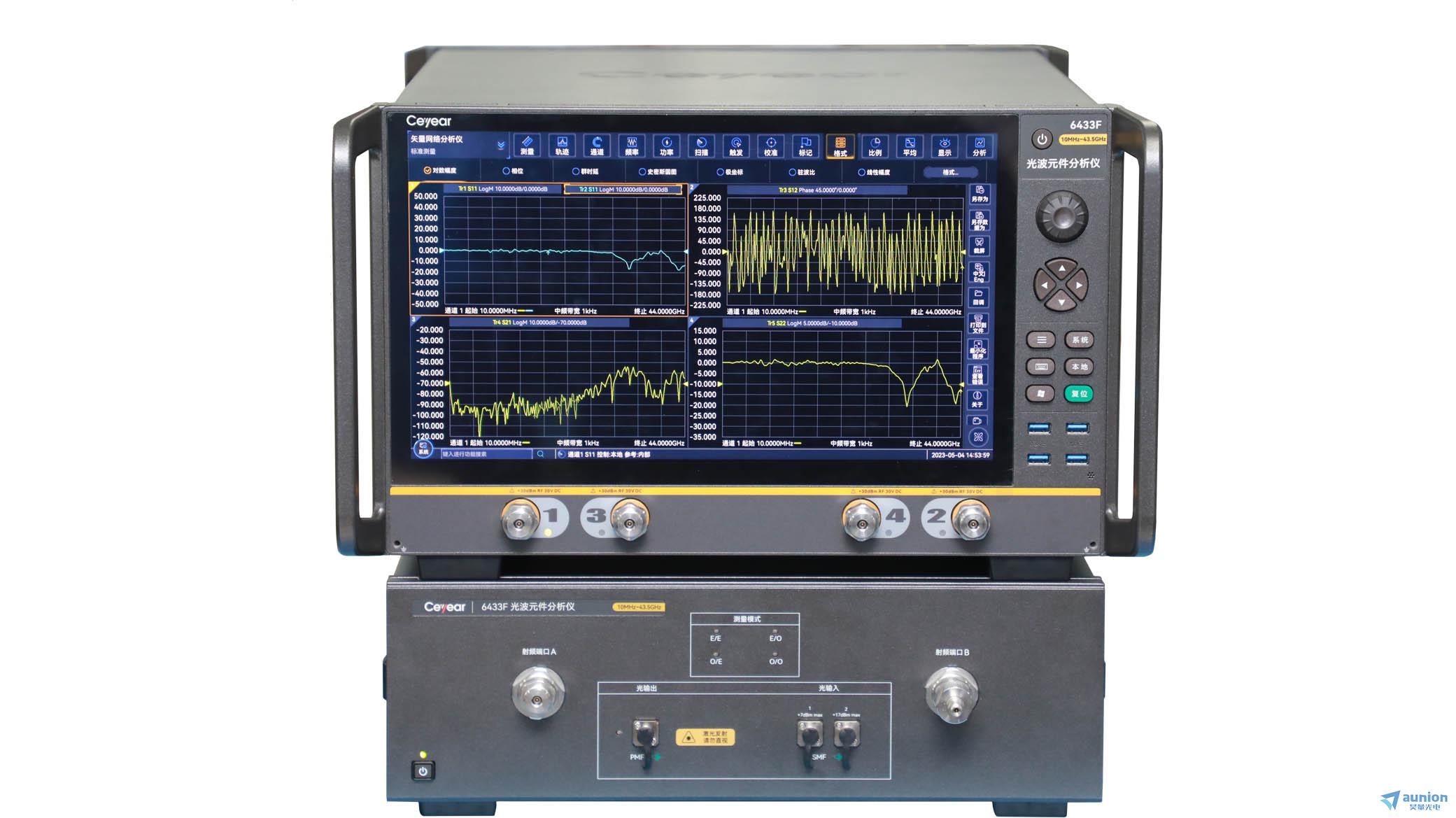

6433系列光波元件分析仪(10MHz~67GHz)





一、6433系列光波元件分析仪概述

       6433系列光波元件分析仪包括6433D(10MHz~26.5GHz)、6433F(10MHz~43.5GHz)、6433H(10MHz~50GHz)、6433L(10MHz~67GHz)4个型号。6433系列光波元件分析仪是面向高速电光(E/O)器件、光电(O/E)器件、光光(O/O)器件特性测试的解决方案,调制频率范围覆盖10MHz~67GHz,支持不同频率范围、频率间隔、中频带宽的设置,频率分辨率达到1Hz。6433系列采用一体集成的设计方案,通过宽带硬件优化设计,构建网络误差模型,利用核心校准算法,实现一键式宽带快速扫频测试,主要用于现代高速光传输系统中核心的电光器件光调制、直接调制激光器、光发射组件)、光电器件(PIN光电探测器、APD光电探测器、光接收组件)、光光器件(光纤滤波等光无源器件)的带宽、幅频响应、相频响应、群时延等参数测试.






二、6433系列光波元件分析仪功能特点

  • 校准方便快捷,向导式操作流程

  • 一体化多功能操作界面

  • 大动态测量范围,测量轨迹噪声小

  • 用户数据自动移除,为在片测试提供扩展使用

  • 单端-平衡光电器件模式测量

  • 多功能化工具箱

  • 内、外部光源波长设定,更宽的通信波长测试范围

  • 具备光源输出功率快速自动校准功能


三、6433系列光波元件分析仪功能描述

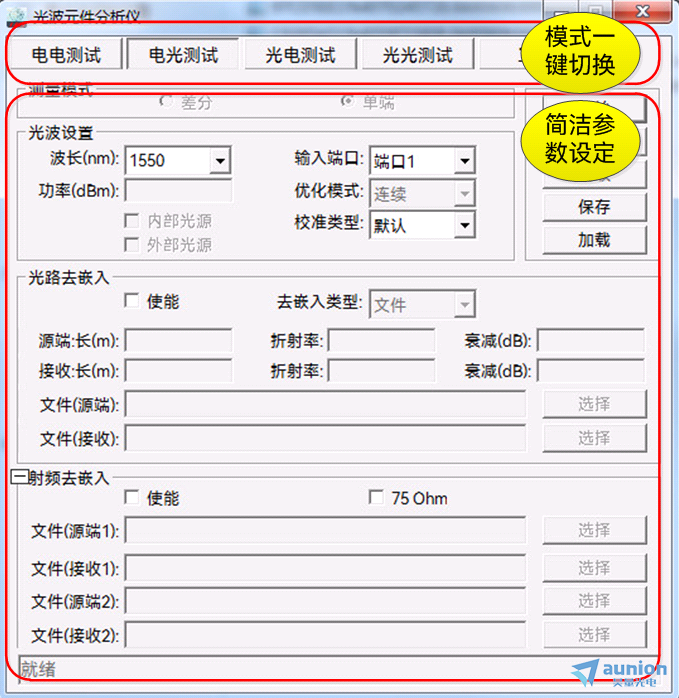

  • 校准方便快捷,向导式操作流程

6433系列光波元件分析仪在校准方面具有清晰的操作流程,主要包括电校准和光路参数校准,通过采用向导式操作提示为用户提供快速高精度校准。



  • 一体化多功能操作界面

6433系列光波元件分析仪具备了电电、电光、光电、光光四种测量模式,四种光电校准模式,功能模式之间可任意切换,满足目前绝大多数通用器件的S参数、阻抗、时域等参数测量需求。

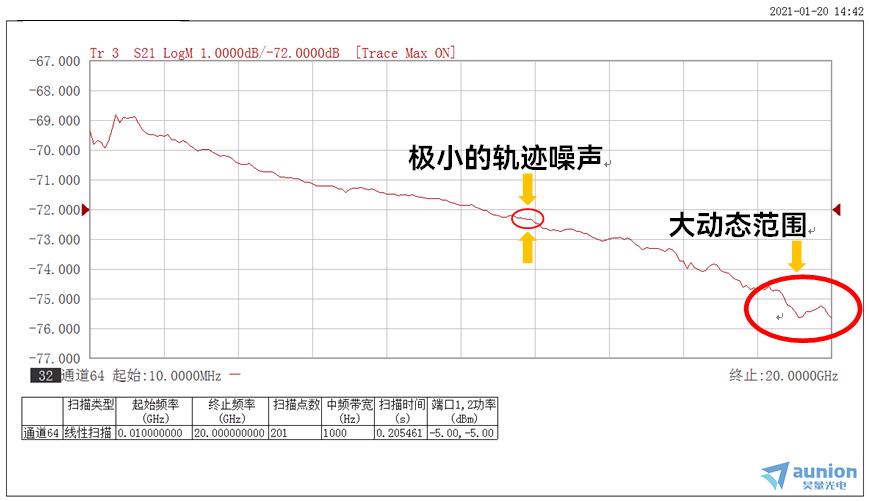

  • 大动态测量范围,测量轨迹噪声小

采用高精度和响应平坦的内部核心器件,结合设定不同的中频带宽值,可获得更大的动态测量范围和更小的轨迹噪声,可以获取测量结果的更多细节。



  • 用户数据自动移除,为在片测试提供扩展使用

通过用户自定数据或夹具去嵌入数据提升测量精度,尤其在片测试时所需的探针误差移除时,使得测量更加灵活,满足用户不同场合的测量需求。

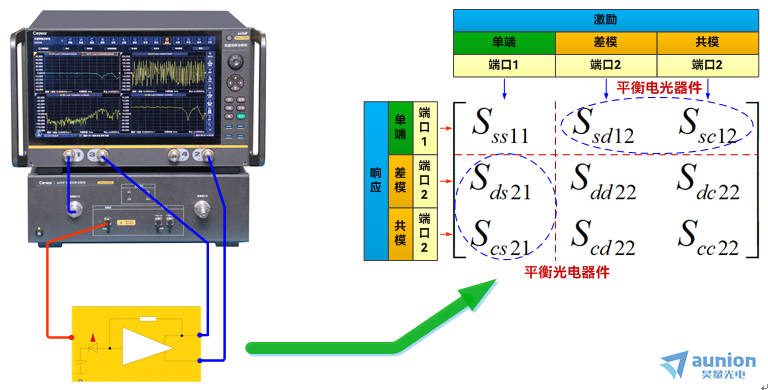

  • 单端-平衡光电器件模式测量

仪器可通过选用不同的配置,满足单端-单端和单端-平衡的光发射或光接收器件或组件对差分增益和共模抑制参数的测试需求,更加贴合现有和未来高速光纤通信领域中多端口参数的测量场合。





  • 多功能化工具箱

光发射与光接收结构一体化集成和功能互联,内置大动态范围光功率计,可实时监测输入光功率数值,用于内外光源功率校验;通过设置,为M-Z型LiNiO3调制器提供所需的保偏光源。光接收模块绝对频率响应大于-3dB,更好地提取微小信号;双端口光接收测量,提供更宽的测量范围选择。

  • 内、外部光源波长设定,更宽的通信波长测试范围

测试不仅局限于1310nm/1550nm,支持1260nm~1610nm的外部光源输入,覆盖更宽的通信波长,满足CWDM、DWDM系统核心器件测量需求。





四、6433系列光波元件分析仪主要参数






五、6433系列光波元件分析仪典型应用

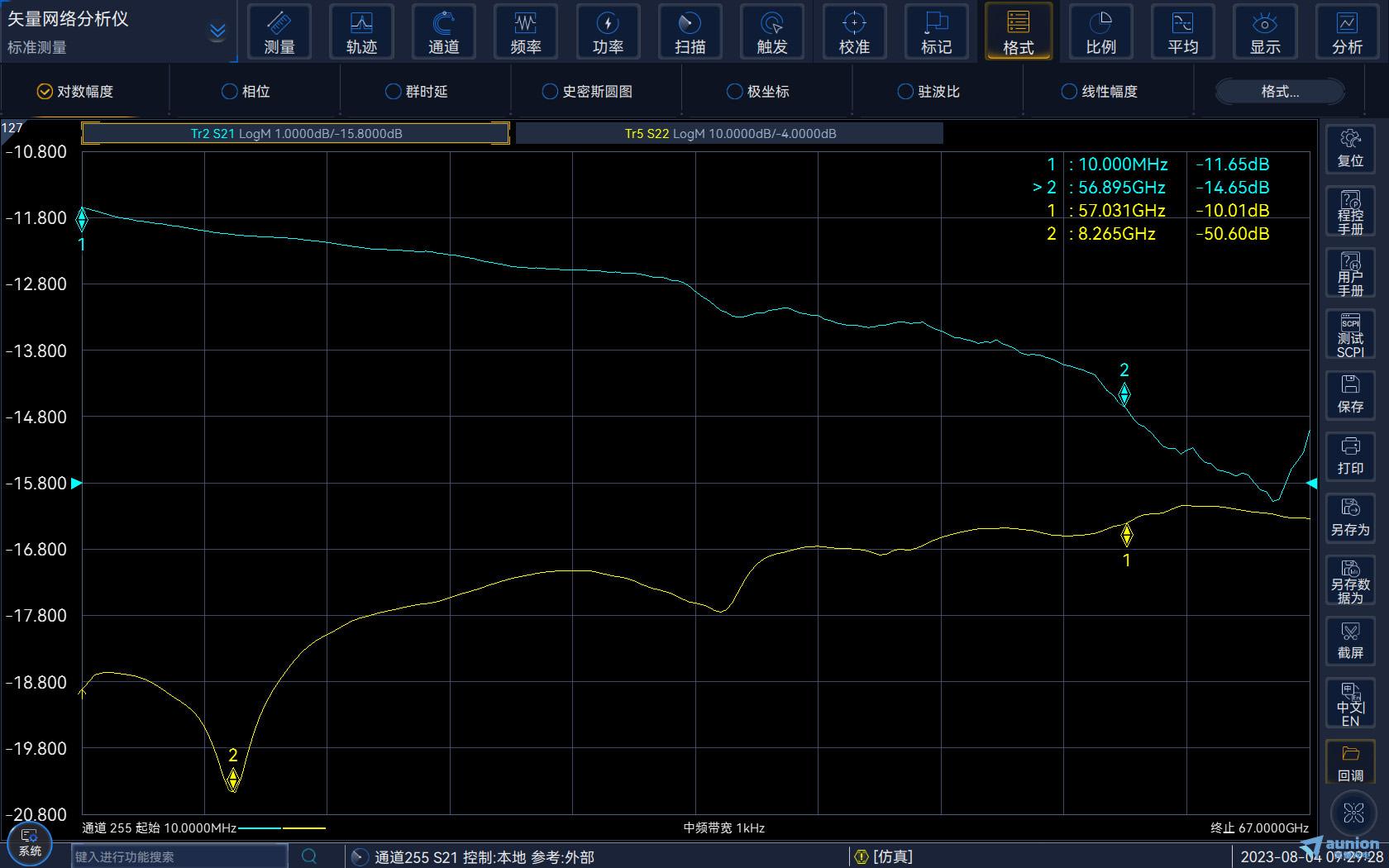

  • 电光器件特性分析

电光调制器、直接调制激光器等电光器件的S11参数和S21参数测试,通过多窗口对比分析,用户能更快获取测试对象的各频点反射和传输特性。

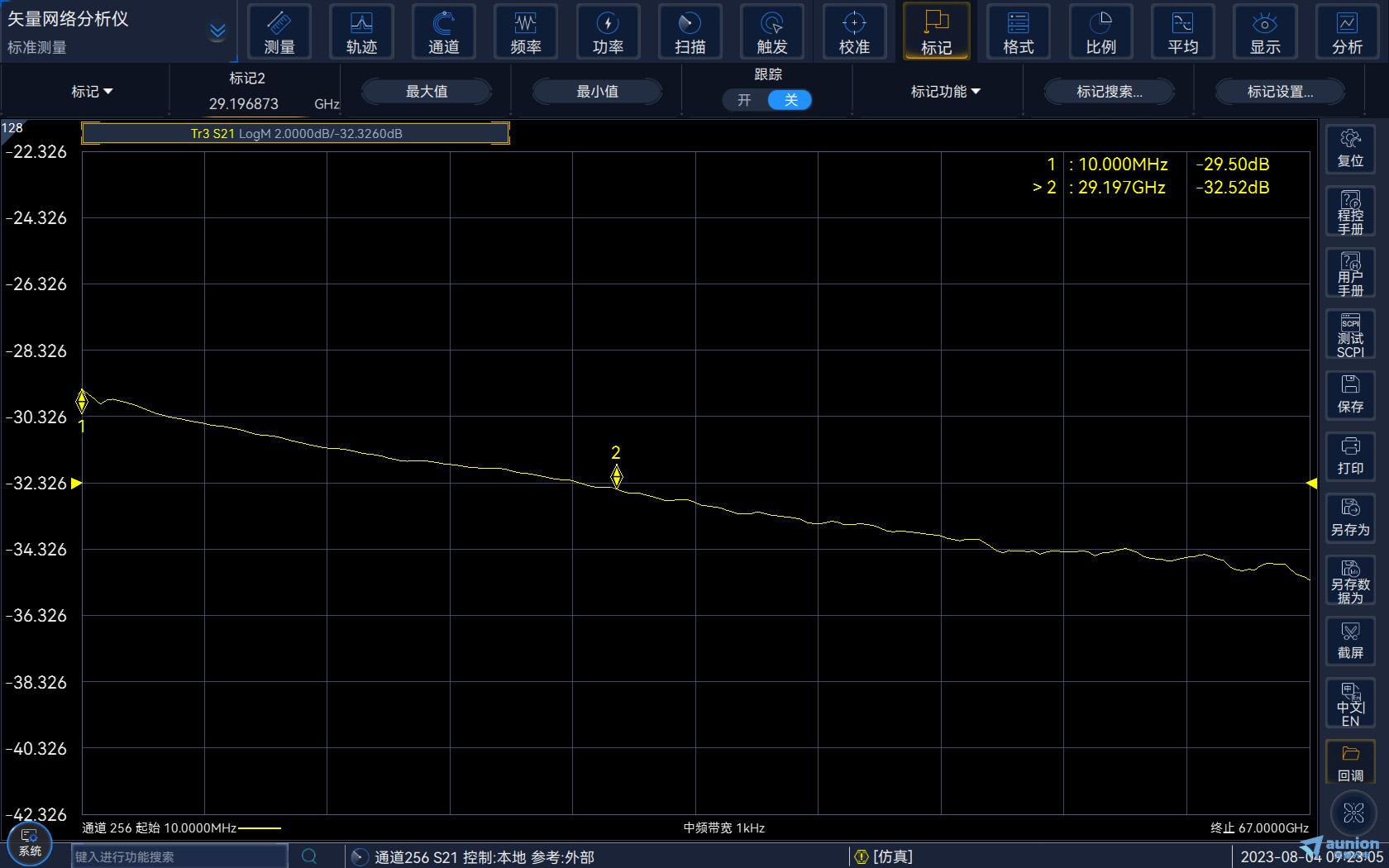

  • 光电器件频率响应特性测试

实现光电探测器等光电器件的10MHz~67GHz频率响应测试,3dB带宽快速分析及精准频响测试可满足科研、产品线等测试需求。

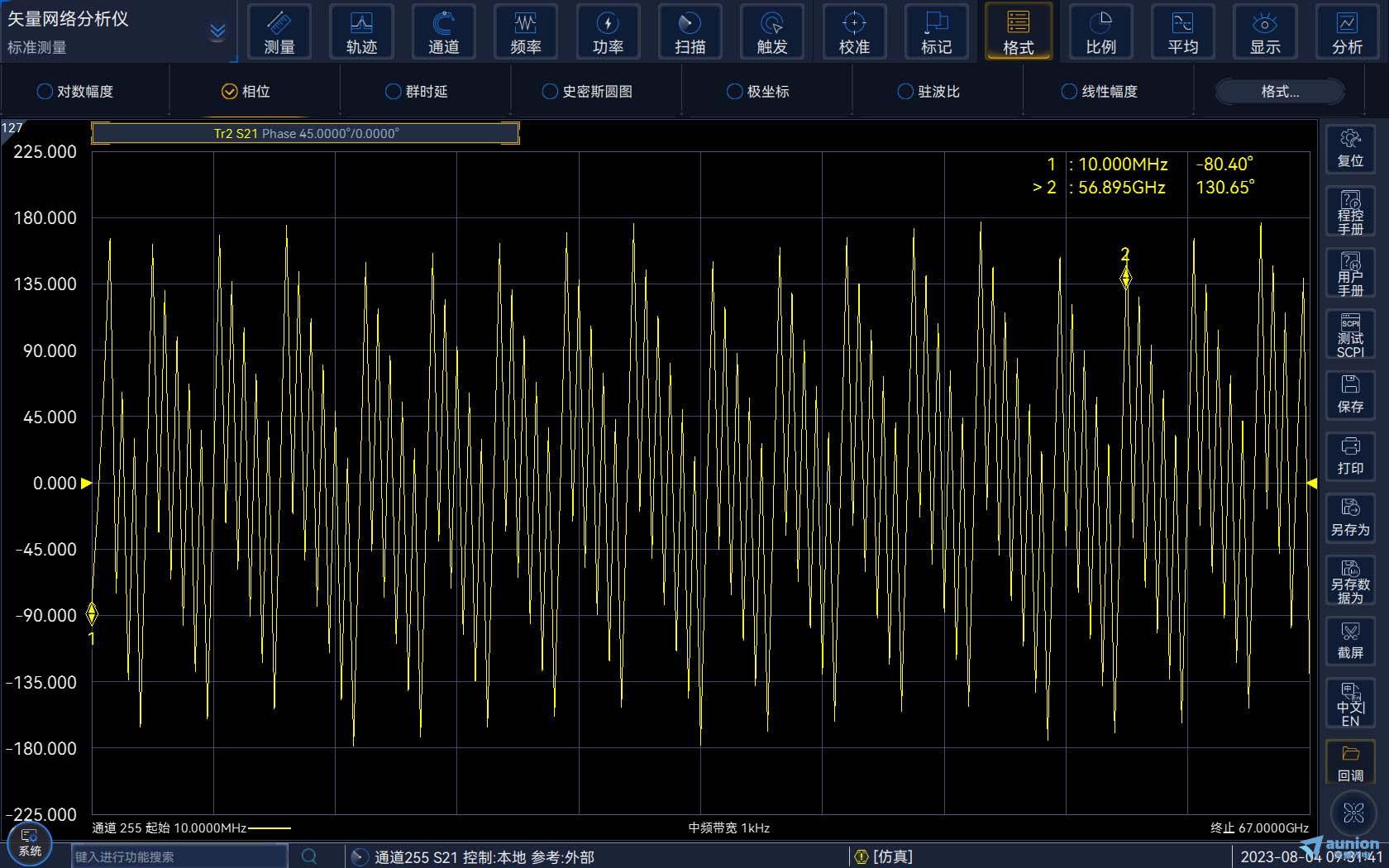

  • 相频响应特性分析

产品具有强大的相频响应特性测量功能,快速分析光电器件相位、群时延等参数。
