谐振型光学斩波器/音叉式光学斩波器
产品概述

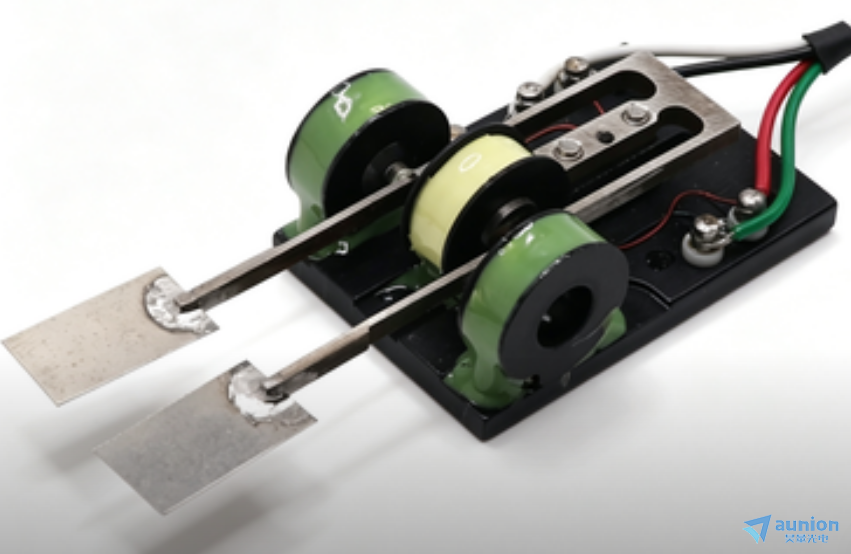

谐振光学斩波器是一种电磁驱动的音叉式固定频率光束斩波装置。其工作原理是利用附着在振动音叉上的叶片（Vanes），以正弦运动方式对光束进行周期性调制。设备运行于自身的自然谐振频率，由反馈放大器和驱动器维持稳定振荡。
音叉斩波器是目前高可靠的光学斩波器类型之一，具有几乎无限的使用寿命，能够在高温、超高真空和低温等严苛环境下稳定工作。其成本低、尺寸紧凑、重量轻的特点，使其尤其适用于专用场合、OEM 集成、仪器/系统内嵌，以及小型便携和手持式系统
同旋转叶片斩波器对比
谐振调制器的工作频率为制造时选定的单一正弦频率。这一特性是大多数其他调制方法所不具备的。例如，旋转斩波器采用带有径向开孔的旋转盘片刀片。当盘片旋转时，穿过其中一个开孔的光束会 发生调制，而盘片的旋转速率决定了调制频率。 与旋转斩波器不同，谐振斩波器不会受到叶片相位抖动和电机转速抖动的影响。在旋转斩波器中，由于各叶片开口尺寸存在细微差异，会导致叶片相位抖动。这种抖动在频域表现为斩波频率的分频成分。而由电机转速不 稳定性引起的转速抖动，则会引发整个调制信号的随机频率偏移。抖动会导致信号检测误差，进而造成测量结果失真。相比之下，谐振斩波器仅使用单一开口结构，因此基本不存在抖动问题。 由于其简单的无摩擦设计，谐振斩波器与谐振扫描器具有相同的优良运行特性。具体而言，谐振斩波器能够承受冲击和振动，几乎无需维护，并具有极长的使用寿命。此外，谐振斩波器非常适合在真空环境以及极高或极低温度环境中运行。
主要特点
宽温区与真空兼容：标准工作温度 -40°C 至 +65°C；定制选项订单可支持额外低温至高温环境；支持超高真空（可达 10⁻¹⁰ Torr）操作。
灵活的叶片选配：标配为不透光叶片（暗场）或通光孔叶片（亮场）；可选装反射镜、棱镜、透镜或光栅。
可定制：可接受特殊定制。
主要规格
谐振斩波器
| 系列 | 频率范围（出厂指定固定工作频率） | 通光孔径（取决于频率） |
| CH10 | 10-1000Hz | 10.2mm |
| CH20 | 200-6000Hz | 5.0mm |
| CH25 | 200-3000Hz | 5.0mm |
| CH30 | 5-300Hz | 15.24mm |
驱动器
| 系列 | 功能描述 |
| ED 驱动器 | 模块基本型音叉振荡器，利用斩波器作为频率源 |
| AGC 驱动器 | 基础台式驱动器。提供高幅度稳定性（0.005%），同时输出正弦波和 TTL 参考信号 |
| PLD-1C 驱动器 | 台式驱动器。将音叉斩波器与外部时钟信号锁相 |
| PLD-2C 驱动器 | 双通道台式驱动器。将两台斩波器以“主/从”方式锁相，相位关系可在 0°～360° 范围内设定 |
