超窄线宽可调谐激光器 — DLT-FT-1550
超窄线宽可调谐激光器 DLT-FT-1550 是一款基于氮化硅（Si₃N₄）光子集成电路的紧凑型频率捷变激光器，工作于1550 nm波段。该超窄线宽可调谐激光器通过自注入锁定架构实现优于100 Hz的瞬时线宽（洛伦兹线型），同时借助单片集成的压电MEMS致动器实现快速、线性且无迟滞的频率调谐——调谐范围超过1 GHz，频率驱动带宽超过2 MHz，啁啾非线性低于0.5%，无需额外线性化处理即可直接用于FMCW相干探测系统。

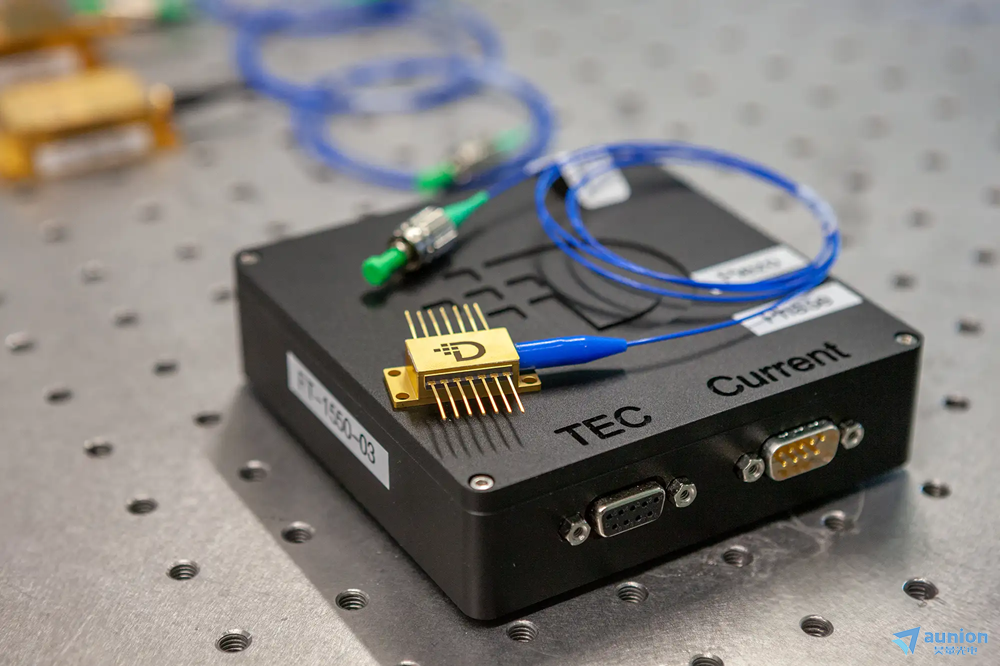

该超窄线宽可调谐激光器采用14针蝶形封装，输出为PM Panda保偏光纤FC/APC接口，支持晶圆级批量制造工艺以保证器件一致性。其核心应用覆盖分布式光纤传感（DAS/DVS）、FMCW激光雷达、相干光通信、气体传感、精密计量与光谱学、冷原子物理、光子计算及微波光子学等领域。
技术参数
以下参数为 DLT-FT-1550 超窄线宽可调谐激光器的典型性能指标，具体数值可能因器件批次略有差异。
参数 | Min | 典型 | Max | 单位 | 备注 |
工作波长 | 1530 | 1550 | 1565 | nm | 可选ITU波长通道 |
输出功率 | 1 | 5 | 10 | mW | — |
本征线宽 | <10 | <50 | <100 | Hz | 洛伦兹线型，瞬时值 |
积分线宽 | <3 | <5 | <10 | kHz | 100 ms积分时间 |
边模抑制比 | 45 | 50 | 60 | dB | — |
粗波长调谐 | 0.5 | 0.75 | 1 | nm | 调谐带宽 <1 kHz |
频率调制范围 | 1 | 1.5 | 2 | GHz | — |
频率驱动带宽 | >1 | >2 | >5 | MHz | DC起始，平坦响应 |
驱动效率 | 18 | 20 | 25 | MHz/V | — |
啁啾非线性 | <0.1 | <0.3 | <0.5 | % | 10-100 kHz扫频速率下 |
工作电流 | 100 | 200 | 300 | mA | — |
输出接口 | — | FC/APC | — | — | PM Panda保偏光纤 |

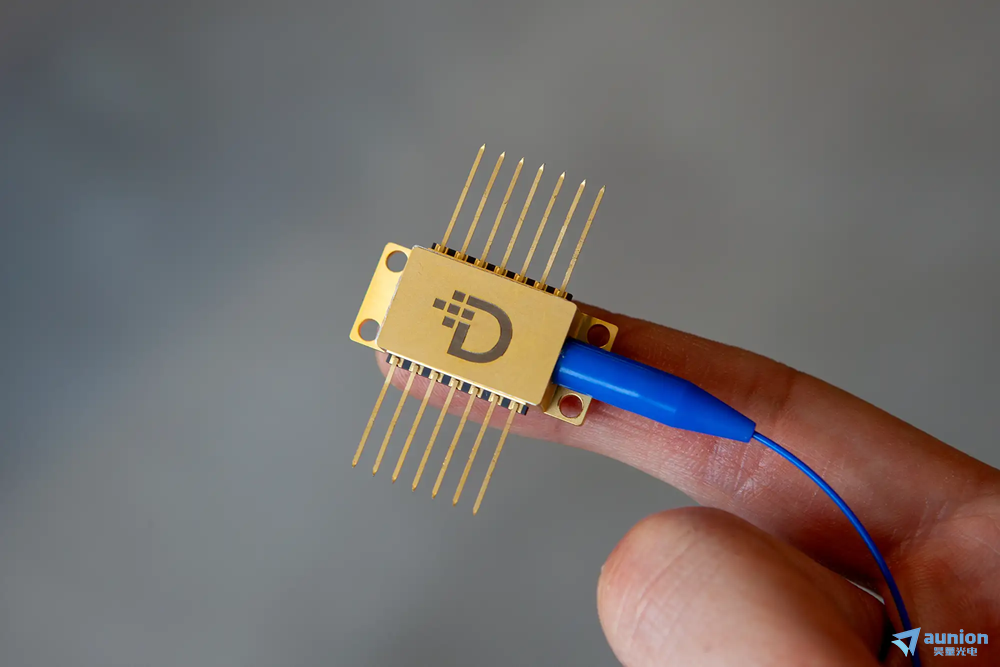

封装形式 | — | 14针蝶形 | — | — | 可安装于激光头内 |
核心特点
1. 亚百Hz本征线宽—基于Si₃N₄超低损耗光子集成微环谐振器，瞬时线宽优于100 Hz，为长距离相干探测提供长相干长度
2. 无线性化FMCW工作—单片压电MEMS致动器实现高度线性频率调谐，RMS啁啾非线性低于0.5%，无需额外线性化电路或预失真补偿
3. >2 MHz平坦频率响应—频率驱动带宽从DC起始且保持平坦，支持高速频率捷变与快速扫频操作

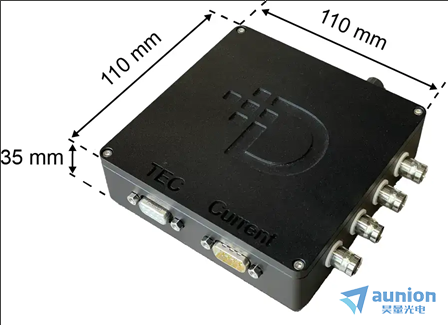

4. 紧凑蝶形封装—14针标准蝶形封装，集成于小型激光头内，方便连接温度与电流控制器，适合系统集成
5. 1550 nm保偏光纤输出—FC/APC接口 + PM Panda保偏光纤，偏振消光比高，简化后续光路耦合
6. 无迟滞调谐机制—压电致动器与光波导在晶圆级工艺中一体化单片集成，消除传统外腔激光器的机械迟滞与回差问题
7. 晶圆级批量制造—基于MEMS兼容工艺的PIC技术，支持高通量晶圆级生产，保证器件一致性
8. ITU波长可选—工作波长覆盖1530~1565 nm，可按需提供ITU标准波长通道
性能表征
以下图表展示了 DLT-FT-1550 超窄线宽可调谐激光器的关键性能指标。
图7：频率噪声谱 — DLT-FT-1550（蓝色曲线）与外腔二极管激光器ECDL（红色）、光纤激光器（黄色）的频率噪声对比。超窄线宽可调谐激光器在全频段展现出显著更低的频率噪声水平

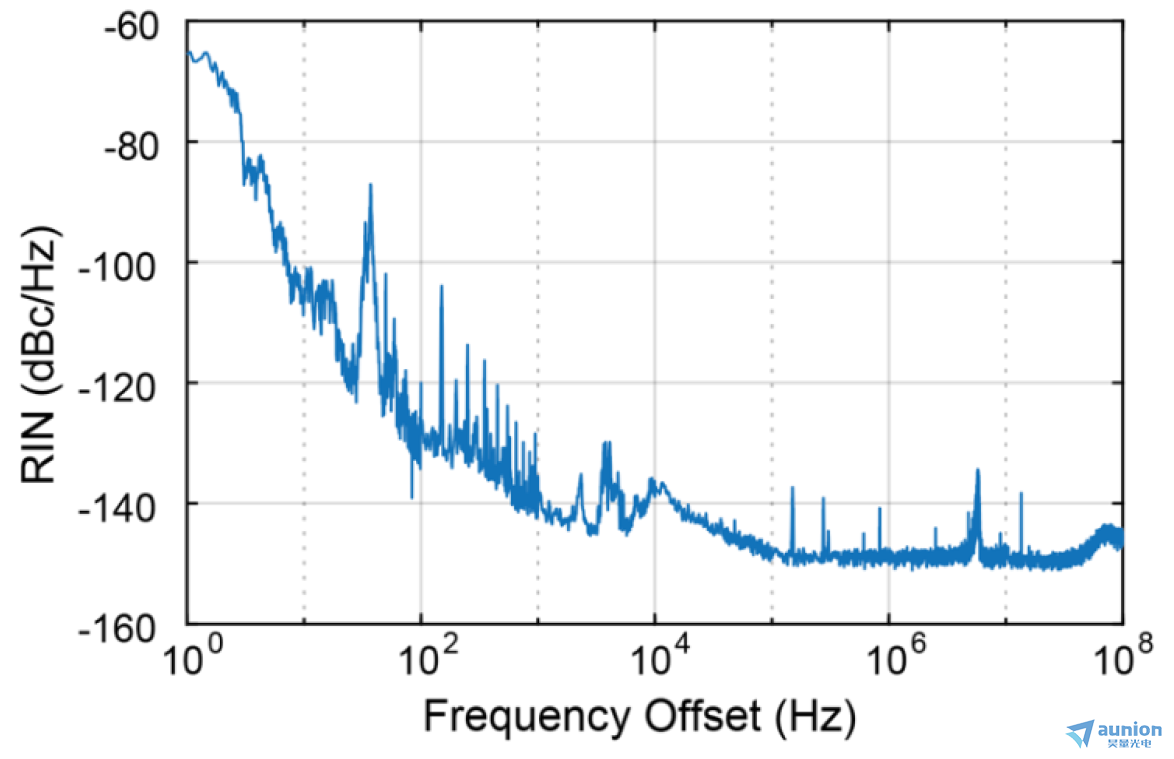

图8：相对强度噪声（RIN） — 超窄线宽可调谐激光器的RIN性能表征曲线

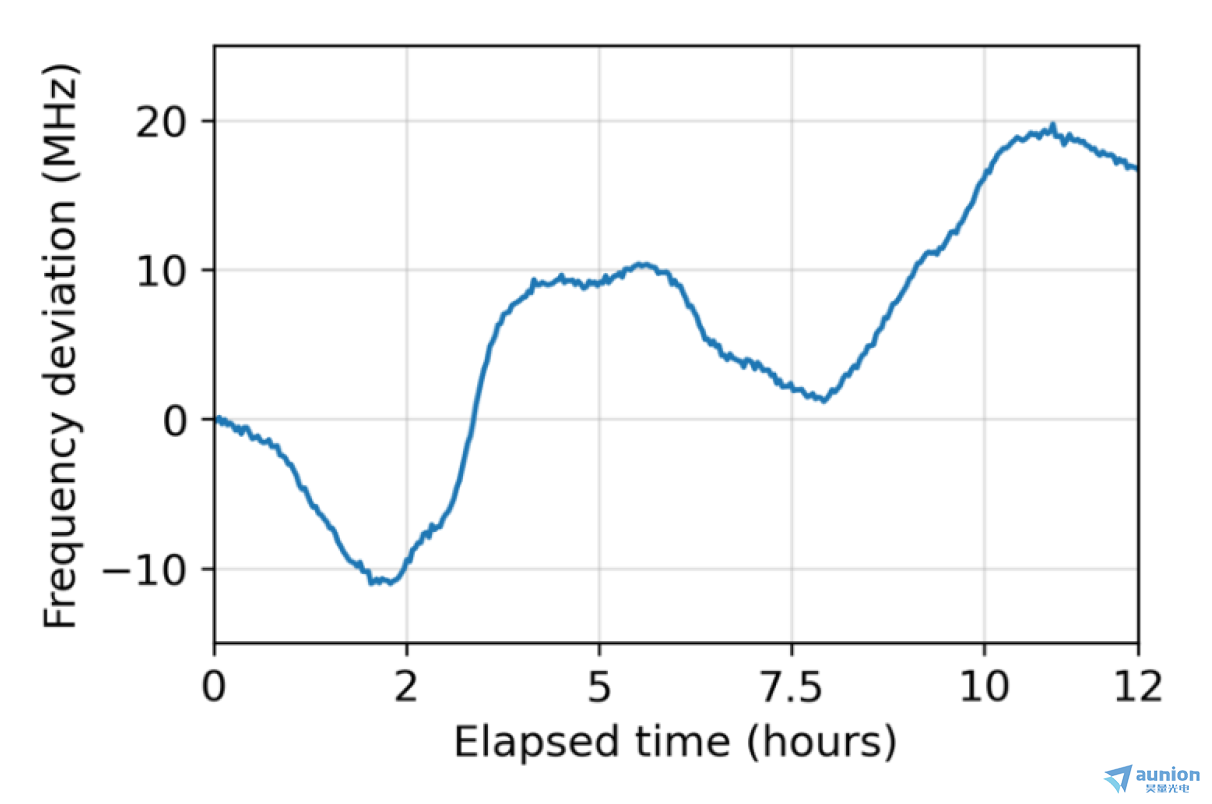

图9：自由运行激光器的频率稳定性 — 与全稳频光学频率梳对比测量，验证了该超窄线宽可调谐激光器优异的长期频率稳定度

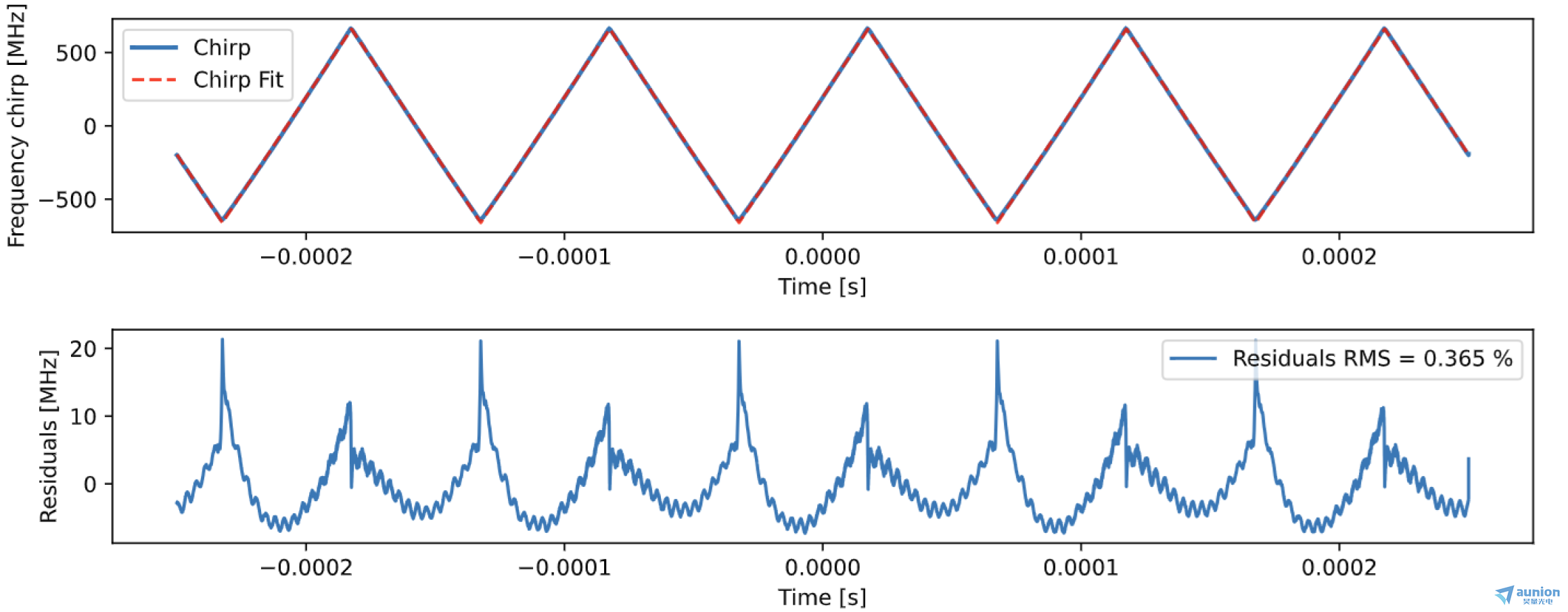

图10：FMCW光信号生成 — 10 kHz扫频速率下，50 Vpp驱动电压产生的线性啁啾输出，展示了该激光器在无额外线性化条件下的FMCW工作能力
工作原理
DLT-FT-1550 超窄线宽可调谐激光器采用自注入锁定（Self-Injection Locking）架构。半导体增益芯片发出的宽带光经耦合进入片上高Q值氮化硅微环谐振器，窄带滤波后的光信号反馈回增益芯片，迫使激光器锁定在微环谐振频率处振荡，从而实现亚百Hz量级的超窄瞬时线宽。频率调谐通过单片集成于光子芯片上的压电MEMS致动器实现——施加电压使致动器产生机械应变，改变微环谐振器的光程长度，从而以高度线性的方式调谐激光输出频率。
该架构的关键创新在于将压电致动器与氮化硅光波导在晶圆级制造工艺中一体化制备，彻底消除了传统外腔可调谐激光器中分立机械部件（如PZT平移台、衍射光栅、反射镜）带来的迟滞、机械磨损和长期对准漂移。频率响应从DC起始且保持平坦，啁啾速率非线性低于0.5%，可直接用于无额外线性化处理的FMCW相干探测。
主要应用领域
分布式光纤传感（DAS/DVS）—亚百Hz线宽提供超过100 km长相干长度，支持亚米级空间分辨率，适用于周界安防、油气管道监测和地质灾害预警
FMCW激光雷达—无线性化FMCW模式简化系统架构，GHz级调谐范围支撑厘米级距离分辨率，适用于自动驾驶和工业三维检测
相干光通信—快速频率捷变支持信道切换与本振调谐，兼容高阶调制格式，紧凑低功耗特性适合星载和无人机光通信终端
气体传感—线性快速扫描气体分子吸收谱线，频率精度满足痕量气体检测需求，适用于环境监测和工业过程控制
原子分子光学物理—超窄线宽满足冷原子激光冷却与操控需求，可用于冷原子干涉仪和精密光谱学实验
精密计量与测试测量—作为高精度干涉测量的相干光源，光学频率参考，激光线宽与相位噪声分析
光子计算—相干光子处理器的理想片上光源，低相位噪声与高稳定性满足大规模矩阵运算需求
微波光子学—光电振荡器（OEO）种子源，超稳微波信号的光学生成与分发
