超短脉冲测量仪FROG

  • 超短脉冲测量仪FROG
  • 超短脉冲测量仪FROG
SHG-FROG、TG-FROG和自相关仪功能集成于一体的少周期脉冲表征工具

所属类别:激光量测设备 » 超短激光脉冲测量系统

所属品牌:

产品负责人:

姓名:谷工(Givin)

电话:185 1625 1863(微信同号)

邮箱:zonghao-gu@auniontech.com

超短脉冲测量仪FROG


Orchestra™ FROG(频率分辨光学开关仪)是首款将SHG-FROG(二次谐波生成)、TG-FROG(瞬态开关)和自相关仪功能集成于一体的少周期脉冲表征仪器。根据型号不同,可以表征短至2 fs(飞秒)的脉冲光源,FROG表征光谱范围为200 nm至2 μm,autocorrelator自相关仪表征光谱范围200nm - 5μm,表征的脉冲能量低至2 nJ(纳焦),步进精度2 as(阿秒)。另外,Orchestra™ FROG自带的控制表征软件具有相位重建和脉冲重建功能。


Orchestra™ FROG基础版本:SHG-FROG + Autocorrelator

使用二次谐波生成(SHG)FROG技术,集成自相关仪Autocorrelator,支持以下规格:

  • 在波长范围700 nm至1800 nm内进行脉冲表征。

  • 可测量中心波长范围为700 nm至1800 nm的脉冲,持续时间约为8个光学周期(例如,1030 nm波长对应25 fs脉冲)。

  • 在整个光谱范围内支持s或p偏振输入。

  • 适用于10 nJ能量和100 fs以下的脉冲。

在SHG模式下,可测量长达1 ps的变换极限脉冲;对于超过1 ps、长达4 ps的脉冲,可使用自相关功能,FROG设备中包括了10 ps扫描范围的自相关器。

Model

SHG-FROG

Spectral range

700 nm - 1.8 μm

Integrated functionalities

SHG-FROG, Autocorrelator

Min input pulse energy

10 nJ

Min pulse duration

25 fs (8 optical cycles) @1030nm

Max pulse duration

4 ps

Input Repetition Rate

Independant

Pulse accuracy

20 as/ motor step

Long scan range

200 ps

Input polarization

s or p

Input beam size

5 mm

Softwave functionalities

phase retrieval, Pulse reconstruction

Beam height

16 cm

Dimensions

L16 cm*W10 cm*H16 cm

Weight

< 1 kg



Orchestra™ FROG少周期版本:SHG-FROG + Autocorrelator

  • 增加测量波长范围700 nm至2000 nm内两光学周期脉冲的能力:

  • 在SHG模式下,可测量能量低至2 nJ的脉冲,持续时间范围为2周期至100 fs

Model

SHG-FROG-FC

Spectral range

700 nm - 2 μm

Integrated functionalities

SHG-FROG, Autocorrelator

Min input pulse energy

2 nJ

Min optical cycle

2 optical cycles

Max pulse duration

4 ps

Input Repetition Rate

Independant

Pulse accuracy

20 as/ motor step

Long scan range

200 ps

Input polarization

s or p

Input beam size

5 mm

Softwave functionalities

Phase   retrieval, Pulse reconstruction

Beam height

16 cm

Dimensions

L16 cm*W10 cm*H16 cm

Weight

< 1 kg



Orchestra™ FROG少周期紫外版本:SHG-FROG + TG-FROG + Autocorrelator

在基础版本中加入瞬态开关(TG)FROG技术,提供以下功能:

  • 波长范围扩展至210 nm至2000 nm。

  • 在250 nm至850 nm范围内的两周期脉冲表征能力。

  • 使用TG模式,可测量(210-1030 nm)范围内的100 fs脉冲(µJ级能量)以及250 nm至850 nm范围内的两周期脉冲。

Model

TG-FROG

Spectral range

200 nm - 2 μm

Integrated functionalities

SHG-FROG, TG-FROG, Autocorrelator

Min input pulse energy

2 nJ

Min optical cycle

2 fs (2 optical cycles) @250nm

Max pulse duration

4 ps

Input Repetition Rate

Independant

Pulse accuracy

20 as/ motor step

Long scan range

200 ps

Input polarization

s or p

Input beam size

5 mm

Softwave functionalities

Phase   retrieval, Pulse reconstruction

Beam height

16 cm

Dimensions

L16 cm*W10 cm*H16 cm

Weight

< 1 kg


Orchestra™ FROG少周期,紫外,中红外,nJ版本(可选):SHG-FROG + TG-FROG + Autocorrelator

  • 支持SHG FROG模式下低至2 nJ的脉冲能量,重复频率>1 MHz,脉冲持续时间长达500 fs。

  • 可外接中红外功率计,用Autocorrelator功能表征中红外脉冲光源,波长可到5um

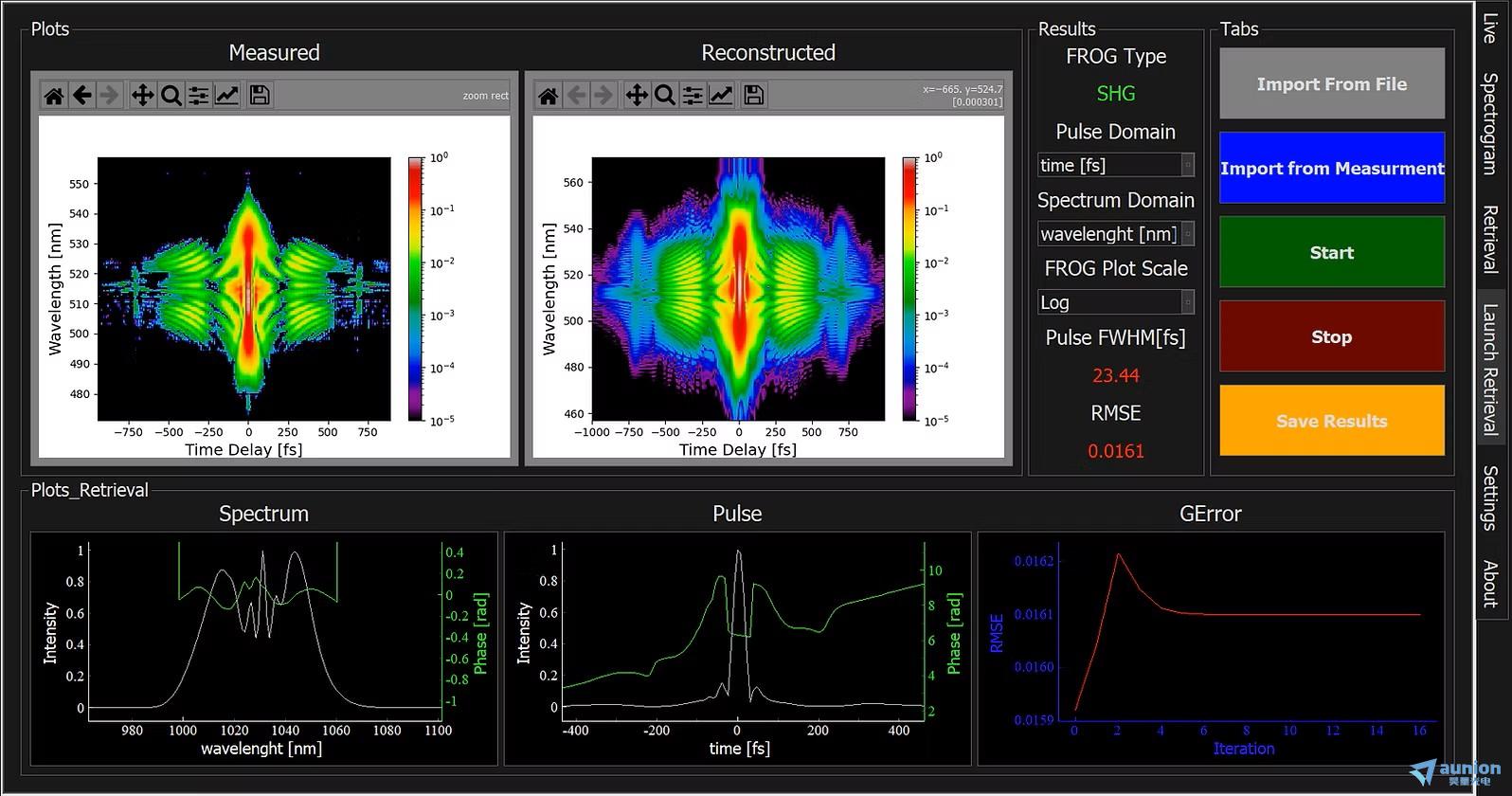

Orchestra™ FROG 软件:相位重建和脉冲重建
