窄线宽可调谐激光器DLT-FFT-1550
窄线宽可调谐激光器 DLT-FFT-1550 是一款基于薄膜铌酸锂（TFLN）光子集成电路的紧凑型频率捷变激光器，工作于 1550 nm 波段。该超窄线宽可调谐激光器利用薄膜铌酸锂材料的电光普克尔效应架构，实现优于 5 kHz 的瞬时线宽（洛伦兹型），同时借助单片集成的电光调制介质实现快速、线性且高响应效率的频率调谐——调谐范围超过 10 GHz，频率驱动带宽超过 10 MHz，调频效率达 500 MHz/V，唧啾非线性低于 3%，无需额外线性化处理即可直接用于 FMCW 相干探测系统。
该超窄线宽可调谐激光器采用 14 针蝶形封装，输出为 PM Panda 保偏光纤 FC/APC 接口，支持晶圆级批量制造工艺以保证器件一致性。其核心应用覆盖 FMCW 激光雷达、相干光通信、气体传感器、光纤传感及微波光子学等领域。
超窄线宽可调谐激光器-DLT-FFT-1550 技术参数
以下参数为 DLT-FFT-1550 超窄线宽可调谐激光器的典型性能指标，具体数值可能因器件批次略有差异。
| 参数 | Min | 典型 | Max | 单位 | 备注 |
| 工作波长 | 1510 | 1550 | 1560 | nm | 预设 CW 波长通道 |
| 输出功率 | 5 | 10 | 15 | mW | — |
| 本征线宽 | <3 | <5 | <10 | kHz | 洛伦兹线型，瞬时值 |
| 积分线宽 | — | <200 | — | kHz | 1 ms 积分时间 |
| 边模抑制比 | 50 | 55 | 65 | dB | — |
| 频率调制范围 | 3 | 5 | 10 | GHz | 调谐范围可达 >10 GHz |
| 频率驱动带宽 | >5 | >10 | — | MHz | 从 50 kHz 起保持平坦响应 |
| 驱动效率 | 400 | 500 | 550 | MHz/V | — |
| 唧啾非线性 | <1.5 | <3 | <5 | % | @100–1000 kHz 扫频速率下 |
| 工作电流 | 100 | 200 | 300 | mA | — |
| 输出接口 | — | FC/APC | — | — | PM Panda 保偏光纤 |
| 封装形式 | — | 14针蝶形 | — | — | 可安装于激光头内 |
超窄线宽可调谐激光器-DLT-FFT-1550性能表征

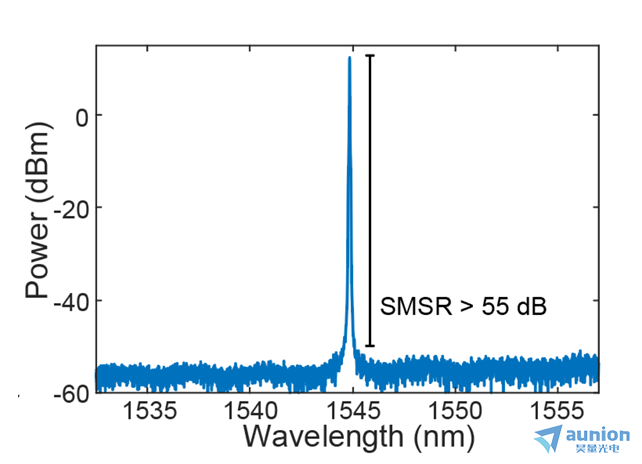

激光器光功率光谱图

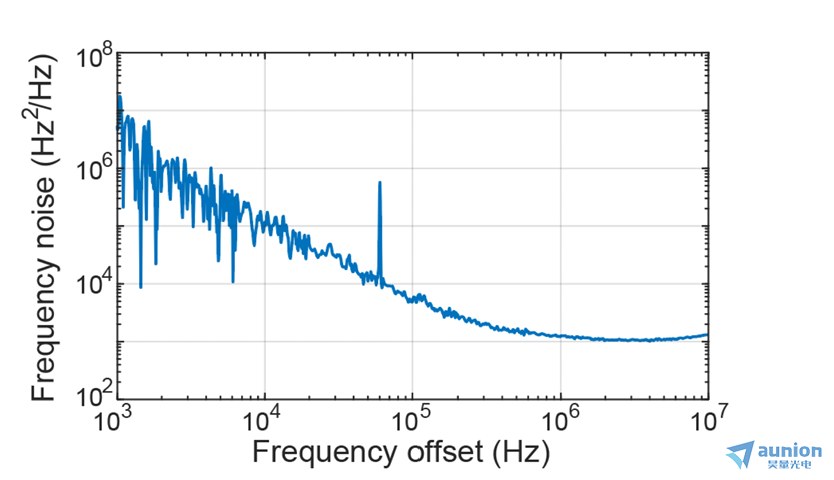

激光器频率噪声光谱图

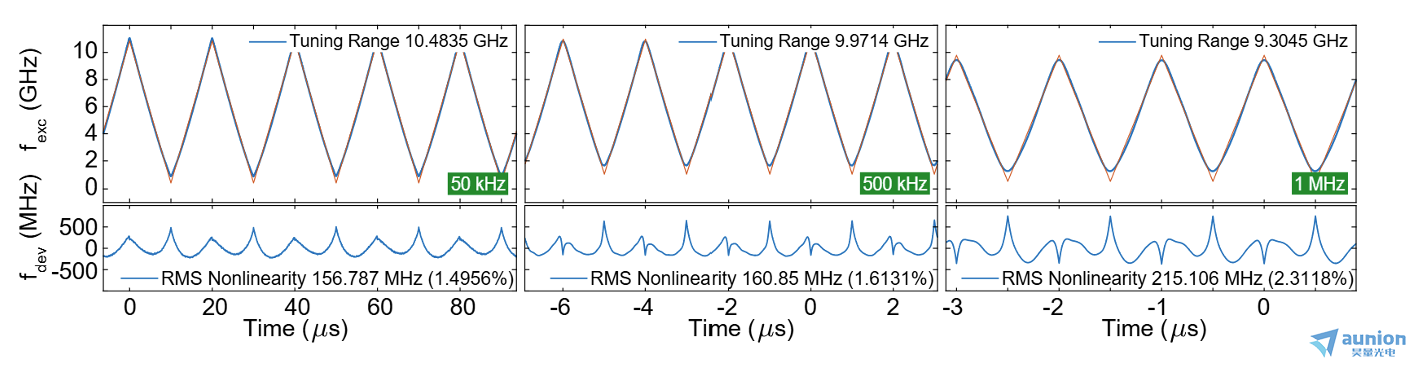

在 50 kHz、500 kHz 和 1 MHz 扫频速率下的 FMCW 调制特性图
激光器频率驱动响应曲线图
超窄线宽可调谐激光器-DLT-FFT-1550 核心特点
kHz级本征线宽——基于薄膜铌酸锂光子集成电路架构，瞬时线宽优于 5 kHz，为相干探测提供长相干长度与高信号噪声比。
高线性度 FMCW 工作——基于电光普克尔效应实现高线性频率调谐，RMS 唧啾非线性低于 3%，无需额外线性化电路或预失真补偿。
>10 MHz 平坦频率响应——频率驱动带宽从 50 kHz 起保持平坦，支持超高速频率捷变与快速调频连续波（FMCW）扫频操作。

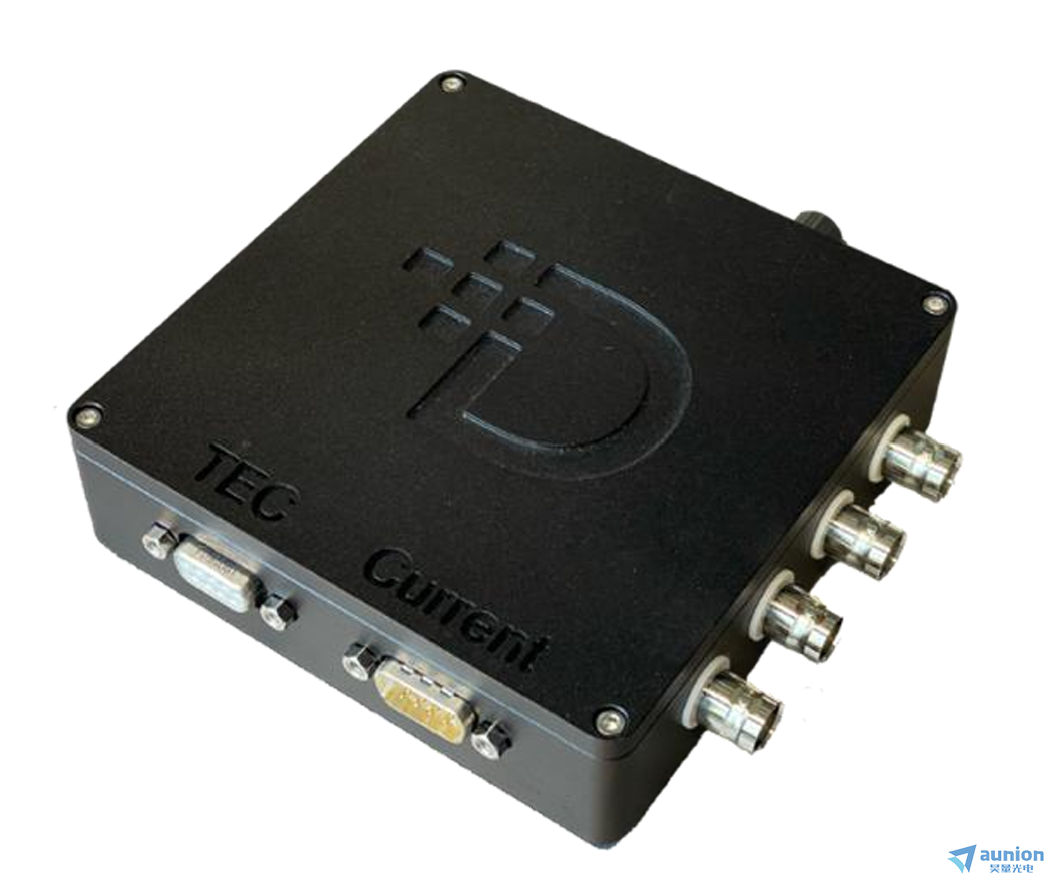

紧凑蝶形封装——14 针标准蝶形封装，集成于小型激光头内，方便连接温度与电流控制器，适合工业级系统集成。
1550 nm 保偏光纤输出——FC/APC 接口 + PM Panda 保偏光纤，拥有高光侧模抑制比（SMSR > 55 dB），简化后续光路耦合。
高效电光控制——采用薄膜铌酸锂作为光介质，电光响应极为迅速且具备 500 MHz/V 的高调制效率。
晶圆级批量制造——基于全集成薄膜铌酸锂光子芯片工艺，支持高通量晶圆级批量生产，保证器件高一致性与稳定性。
超窄线宽可调谐激光器-DLT-FFT-1550 的工作原理
DLT-FFT-1550 超窄线宽可调谐激光器采用全集成的薄膜铌酸锂（TFLN）光子集成电路架构。激光器以电光材料薄膜铌酸锂为光介质，结合普克尔（Pockels）效应实现全电光驱动的频率调控。当施加单路模拟控制电压信号时，电光效应会高速直接改变波导折射率，从而以高度线性且高速的方式直接调制激光输出频率。
该架构的关键创新在于将电光调制介质在晶圆级制造工艺中一体化集成于光子芯片上。利用普克尔效应的超快响应能力，调频驱动带宽突破至 10 MHz 以上，且扫频非线性度低于 3%。这种良好的频率捷变性能与高平坦响应，使其可以直接用于无需额外线性化处理的 FMCW 相干激光雷达与相干探测系统中。
超窄线宽可调谐激光器-DLT-FFT-1550 主要的应用领域
FMCW 激光雷达——高线性 FMCW 模式简化系统架构，>10 GHz 调谐范围与超快调频速率支撑厘米级距离分辨率与高精度速度测量。
相干光通信——超快频率捷变支持高速信道切换与本振调谐，高边模抑制比与窄线宽兼容高阶调制格式，紧凑封装适合集成化光通信终端。
气体传感器/气体分析——高线性快速扫描气体分子吸收光谱线，高光谱纯度满足痕量气体高灵敏度检测需求，适用于环境监测与工业过程控制。
光纤传感与计量——作为高精度干涉测量的相干光源，小于 5 kHz 窄线宽提供长相干距离，广泛用于相干光纤传感与相干检测设备。
微波光子学——提供超快调频响应与低相位噪声，可作为超稳微波信号生成与光电振荡系统中的高效光载波/种子源。
