法拉第杯探测器
法拉第杯探测器作为独立的单元，设计用于安装在真空系统中。这些组件大多可直接安装在电子枪的外壳上，用于采样电子束，也可通过气动或机械驱动器移入或移出束流路径。
法拉第杯提供多种配置和性能，连续输入功率范围从 100 mW 到 1250 瓦，孔径尺寸从 1 mm 到 11.00 mm，并提供多种功能和选项，包括一个或多个栅网以及荧光屏等。
法拉第杯探测器特性 / 选项:
◆ 孔径范围1至11毫米，用户可更换
◆ 输入功率连续可调，从100毫瓦到1250瓦
◆ 可选网格，用于能量分析
◆ 入口孔径周围可选荧光屏
◆ 偏置杯（收集杯悬浮接地）
◆ 水冷方式可选

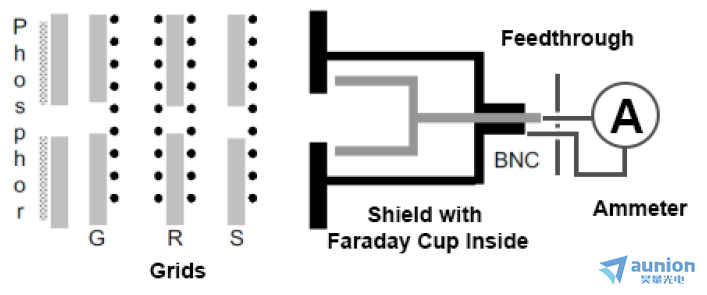

图示带有法拉第杯（FC）的标准屏蔽罩，以及可选的栅网和荧光屏。

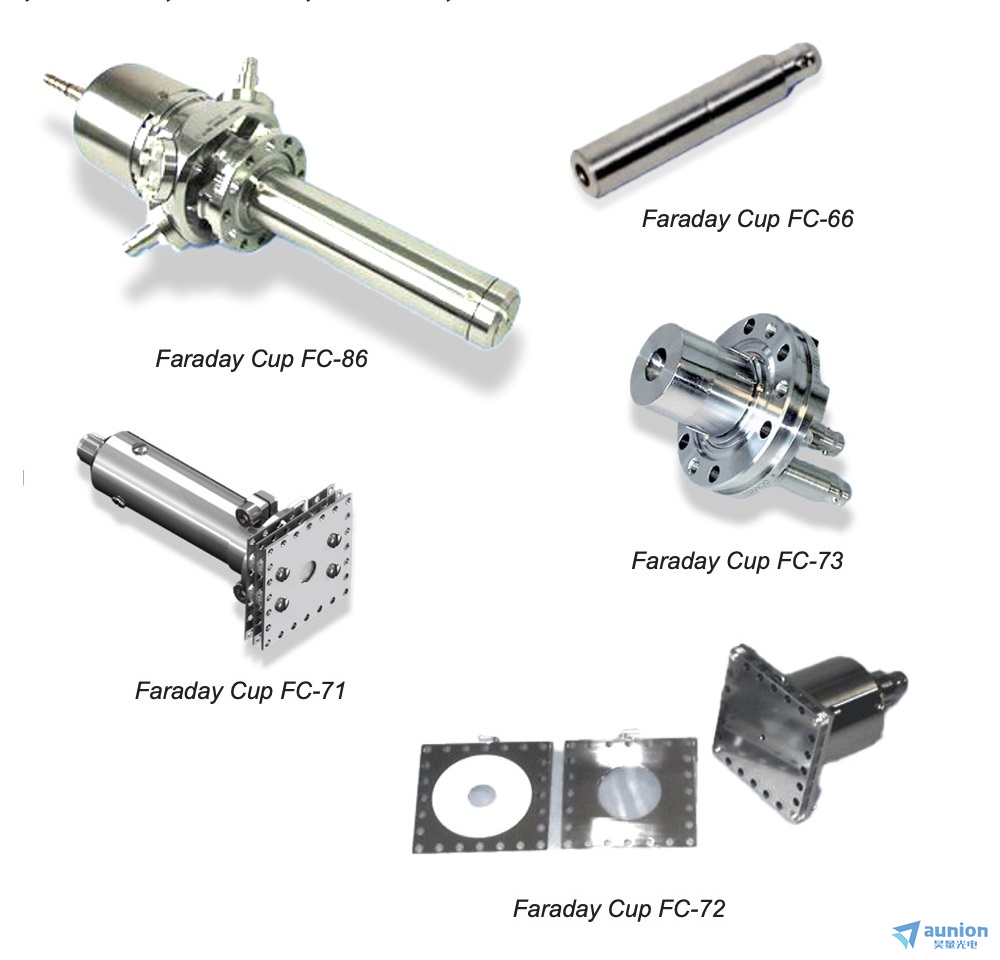

法拉第杯探测器型号参数:
FC-66 | FC-70 | FC-71 | FC-72 | FC-73 | FC-86 | |
孔径尺寸 | 直径 5.1mm | 直径 1.60 mm | 直径 5.00 mm | 直径 11.28 mm 可订制 | 直径 5.00 mm 可订制 | 标准直径 1 mm |
连续输入功率 | MAX 4W | Max 100 mW | MAX 4W | MAX 4W | MAX 4W | 3 mm直径 MAX1250W（水冷） |
底板尺寸 | — | — | 2.54 cm × 2.54 cm | 5.08 cm × 5.08 cm | — | — |
长度 | 70 mm（含 BNC） | 53 mm | 6.95 cm | 7.16 cm | — | — |
插入长度 | — | — | — | — | 带屏蔽罩 2.6 cm | 5.6 英寸（不含 2° 选配端口） |
工作温度 | Max 350°C | Max 150°C | Max 350°C | Max 350°C | Max 350°C | 带荧光屏时Max150°C |
烘烤温度 | Max 350°C | Max 250°C | Max 350°C | Max 350°C | Max 350°C | 带屏时 150°C Max 350°C |
栅网 | — | — | 可选配：3 栅网，能量分析 | 可选配：3 栅网，能量分析 | 标配 3 栅网，能量分析 | 无 |
栅网电压 | — | — | Max阻滞电压 1000 V | Max阻滞电压 1000 V | Max阻滞电压 5000 V | 无，但屏蔽罩和/或屏可加偏压 |
安装方式 | — | — | — | — | 2.75″ CF 法兰安装 | 2.75″ CF 法兰安装 |
荧光屏 | 无 | 无 | 可选配 | 可选配（加固型） | 可选配 | 标配，可拆卸，可加偏压 |
真空等级 | 超高真空 | 超高真空 | 超高真空 | 超高真空 | 超高真空 | 超高真空 |
是否可加偏压 | 是 | 是 | 是 | 是 | 是 | 是 |
接口 / 线缆长度 | BNC，可选配线缆及 BNC 馈通 | 超高真空 Kapton 线缆，未端接（19 英寸），可选 16 英寸带接地屏蔽、SMA、BNC 端接 | BNC，可选配 12 英寸真空内线缆及 1.33″ CF 馈通法兰，可选 SMA | BNC，可选配线缆及 BNC 馈通 | CF 法兰安装，真空外连接 | CF 法兰安装，真空外连接 |
备注
超高真空（UHV）压力范围：1 × 10⁻⁷ 至 1 × 10⁻¹⁰ 帕（相当于 7.5 × 10⁻¹⁰ 至 7.5 × 10⁻¹³ 托）
请以提供的各产品主要文件核对本表中的规格数值。
法拉第杯探测器应用领域:
■ 质谱仪 ■ 电子显微镜 ■ 离子注入设备 ■ 加速器束流诊断 ■ 表面分析仪器（如AES、XPS等）
