连续大面积MoS2生长对下一代光电应用具有重要潜力，但由于前驱体吸附不一致和成核不均匀，采用传统化学气相沉积（CVD）工艺实现高效且可重复的生长仍具挑战性。本研究开发了一种pH优化的金属前驱体缓冲液，可实现均匀旋涂并促进连续MoS2生长。胆酸钠（SC）兼具分散剂和缓冲剂功能，将氧化钼转化为分散稳定的钼酸钠（Na2MoO4 ）/SC复合物。该复合物在pH=5.3时形成稳定的均匀旋涂分散体系，使其能与SiO2 / Si基底形成氢键。此外，提高复合物浓度可增强前驱体吸附，通过 CVD 实现可控 MoS2层的形成。采用该方法，我们成功制备了层数可调的连续厘米级 MoS2薄膜。这种利用金属前驱体缓冲液的稳定、可扩展且可重复的旋涂技术，为制备大面积过渡金属硫属化物结构提供了稳健的途径，推动了基于二维材料应用的发展。
拉曼在一种层控连续MoS2生长方法中的应用
过渡金属二硫属化物（TMCs）具有独特的光电特性和可调谐性 ，这些特性对于场效应晶体管 、自旋电子学和光催化等应用至关重要。实现大面积、高质量的TMC结构需要对生长过程进行精确且可重复的控制。在广泛使用的技术中，采用金属和硫属元素前驱体的化学气相沉积（CVD）在促进可控且可扩展的TMC生长方面发挥着关键作用。
碱卤化物熔盐已被确认为通过 CVD 生长将金属前驱体转化为各种TMCs的快速且可重复的催化剂。例如，有研究已经证明氯化钠通过气-液-固（VLS）机制促进MoS2纳米带的生长。他们还强调碱金属，而非与卤化物相比，在MoS2形成中起着更为关键的作用。zui近一项使用集成化学气相沉积显微镜（ICVDM）的研究表明，钠颗粒作为催化剂，通过沿着MoS2晶粒边缘滑动并促进MoS2层状沉淀来增强生长。 因此，钠在生长过程中起着关键作用，控制其活性为实现大面积、高质量TMC生长提供了一种潜在策略。
在各种钼前驱体中，氧化钼（MoO3）和钼酸钠（Na2MoO4）被广泛用于的生长。在 CVD 过程中，MoO3通常从坩埚升华到靶基底上形成MoS2，而Na2MoO4则直接作为金属前驱体涂覆在基底上。 值得注意的是，Na2MoO4含有催化生长的钠。zui近，虽然有报道称已成功使用Na2MoO4在蓝宝石基底上连续生长了MoS2薄膜，但在 SiO2 /Si基底上实现相同效果仍具挑战性。这表明金属前驱体和基底表面的电荷在前驱体吸附和连续MoS2薄膜的形成中起着关键作用。

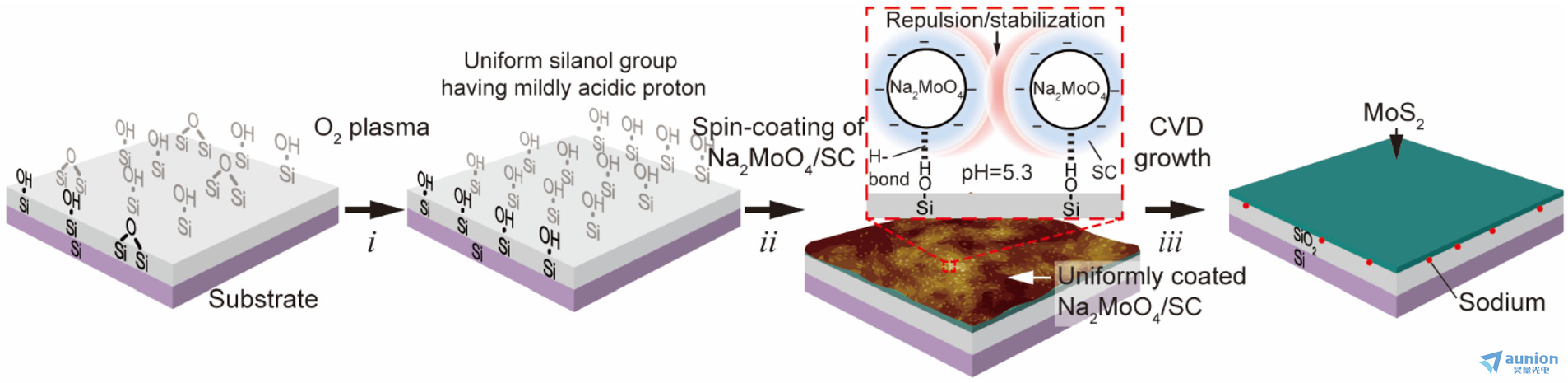

在本研究中，我们通过 CVD 法成功实现了连续厘米级多晶MoS2的生长，使用了旋涂金属前驱体缓冲液。作为分散剂和缓冲剂的胆酸钠（SC）将MoO3层状结构在超声处理后转化为单体 Na2MoO4/SC复合物，从而实现对O2等离子体处理的SiO2基底的均匀旋涂。此外，金属前驱体的均匀旋涂可根据金属前驱体浓度，在大面积上精确控制MoS2层数。通过透射电子显微镜（TEM）证实了MoS2薄膜的多晶特性。对连续MoS2形成的实时观察揭示了其生长路径，以及温度与时间的关系。此外，该可旋涂前驱体展现出便捷的图案化能力，凸显了其与其他器件集成的潜力。

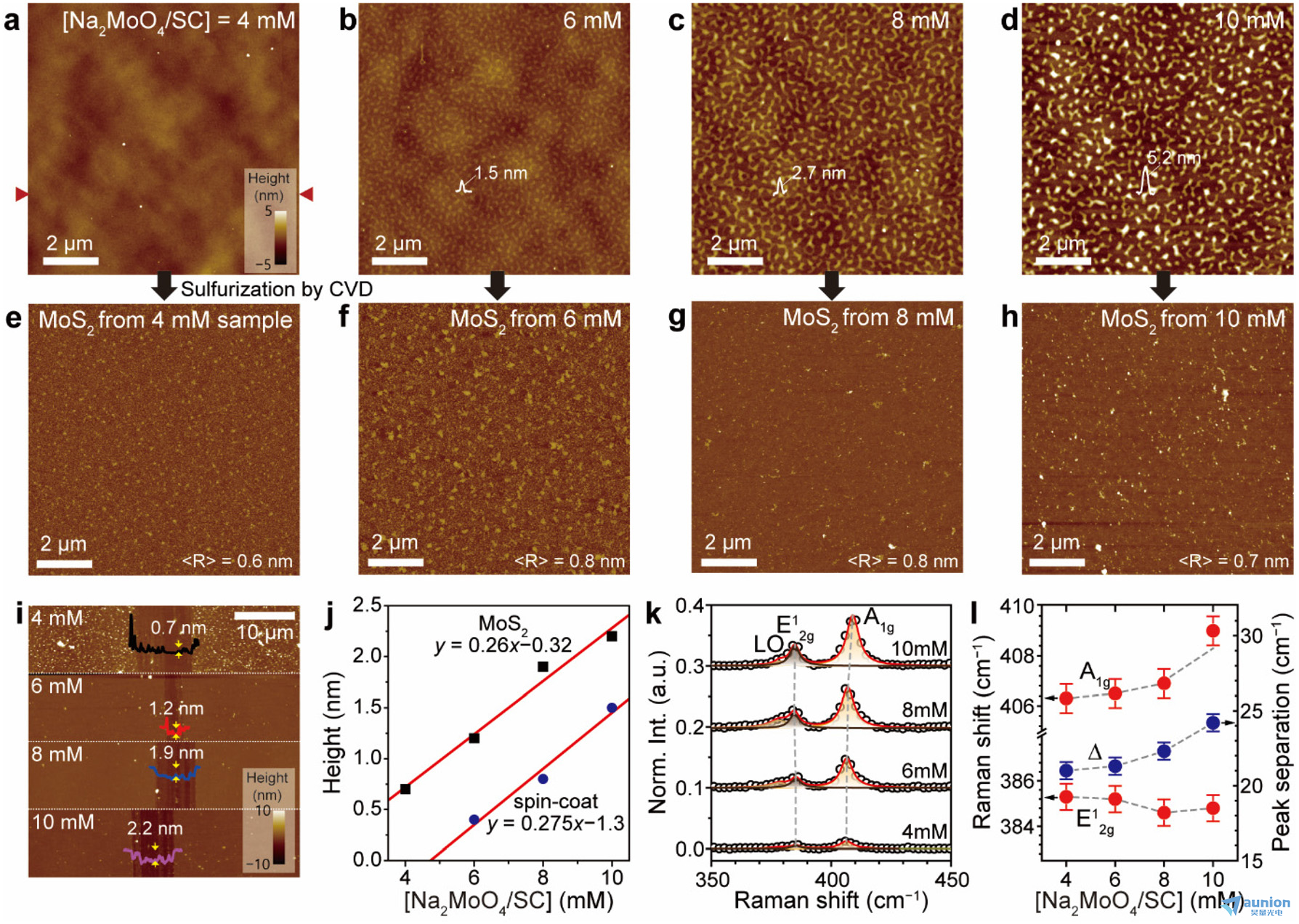

图3 随着Na2MoO4/SC浓度的增加，前驱体和MoS2形态发生系统性变化。(a–d) AFM高度图像显示吸附- bates来自浓度为4、6、8和10 mM的旋涂 /SC分散体。(e–h)通过 CVD 工艺对每个旋涂样品进行 CVD 硫化形成的相应 薄膜。(i)由四个划痕四分之一组成的复合AFM高度图像，每个代表不同的 /SC浓度。(j)旋涂样品和相应 薄膜的平均高度轮廓趋势。红线表示线性回归拟合。 (k)不同 /SC浓度下 样品的归一化拉曼光谱，以520.9 cm-1处的Si带作为参考。(l)显示样品的E2g和G带位置及峰间距随 /SC浓度变化的曲线。
在本研究中，利用Nanobase拉曼光谱仪对薄膜进行拉曼光谱检测，如图3k所示，揭示了随着 Na2MoO4/SC 浓度的增加，E12g和A1g能带的系统性变化。峰间间距及其强度随着Na2MoO4/SC浓度的升高而逐渐增加。4 mM样品的峰间间距（图3l）为21.0 cm−1，而6 mM及以上样品的间距增大至24.2 cm−1，表明从BL到ML MoS2的转变，这与AFM结果一致。 该结果证明通过调节前驱体浓度可控制MoS2层数。

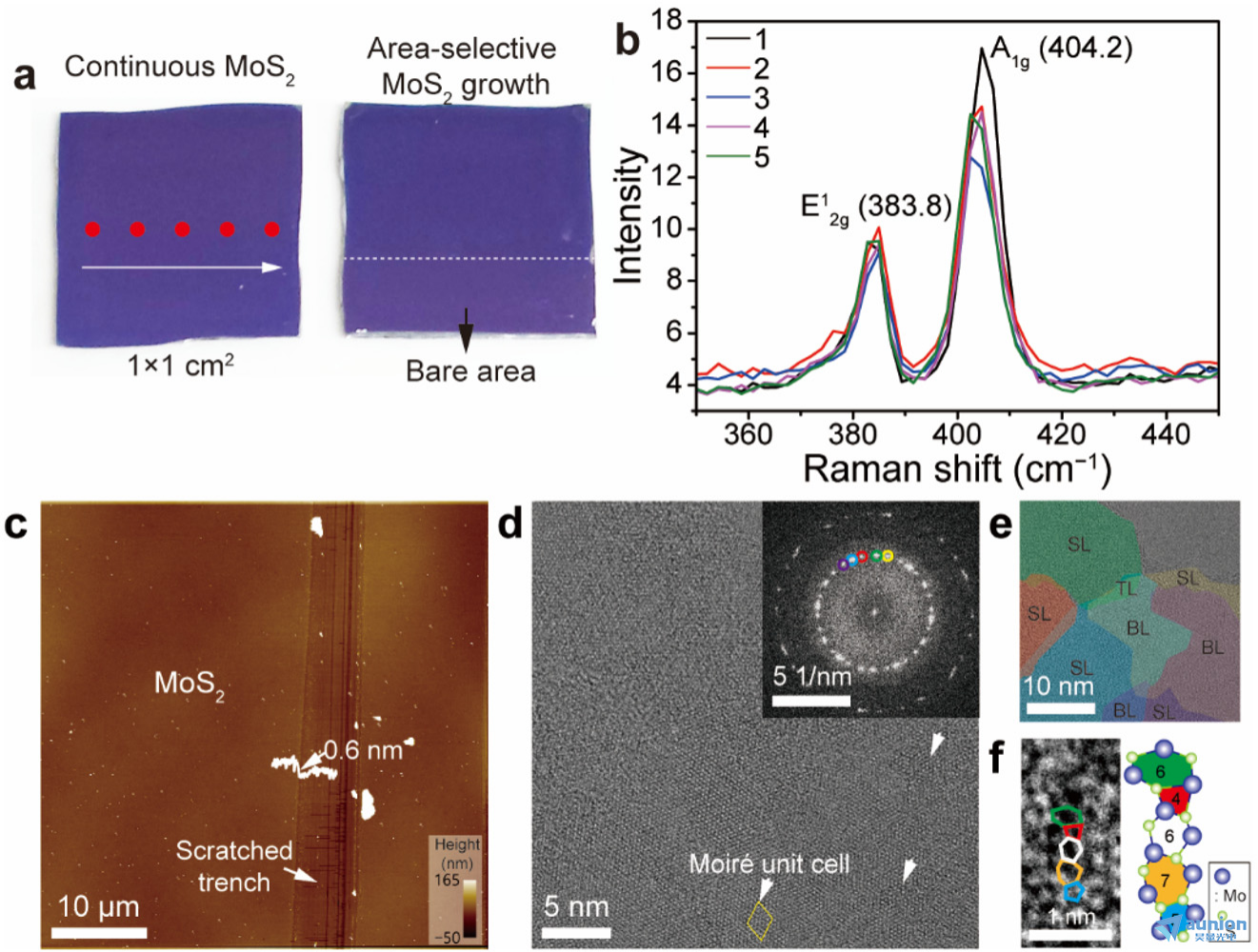

该方法能够在厘米尺度上生长连续、大面积的MoS2薄膜。图4a展示了在285纳米厚的 SiO2/Si基底上完全生长的连续MoS2薄膜的照片，包括有掩膜和无掩膜的情况。左图显示无掩膜的薄膜，右图显示使用Denko胶带在旋涂过程中创建的掩膜区域，以在曝光区域产生不同的对比度。 MoS2薄膜的均匀性通过横截面点拉曼光谱得到确认。拉曼光谱（图4b）显示出一致的位置 （即~383.8和~404.2 cm−1 ）、峰间间距（约20.4 cm−1）以及强度。
图4 连续大面积多晶FL 。(a) 连续大面积 （左）和在旋涂过程中使用Denko胶带生成裸露区域的连续大面积 （右）。(b) 沿(a)所示整个 样品的拉曼光谱。(c) 被划伤的 薄膜的AFM图像。(d) 多晶 薄膜的 HAADF -STEM图像，显示由白色箭头标记的零星莫尔条纹。插图：衍射图谱显 示五组不同的六边形图案。(e) 基于五种晶体取向的 多晶粒颜色编码表示，突出显示具有不同莫尔条纹的BL和TL区域，以及SL区域。(f) HAADF - STEM图像显示带有(6|4)–(7|5)缺陷的晶界。
结论
在本研究中，我们通过 CVD 工艺，在SiO2表面使用SC缓冲的均匀旋涂金属前驱体实现了厘米级MoS2的连续生长。该方法利用了pH=5.3的钼酸钠/SC复合物，其pH值基于金属前驱体、分散剂和基底的pKa值。通过系统探索钠基金属前驱体分散液，我们揭示了前驱体浓度与MoS2层数之间的可重复关系。通过zui小化水分暴露，我们实现了具有随机取向多晶的稳健、可重复MoS2生长。研究结果表明，金属前驱体吸附浓度的增加直接影响MoS2层数的增多，从而对zui终结构实现精确控制。这些弱酸性金属前驱体分散液支持图案化连续生长，并与光刻技术兼容，可用于进一步器件集成。通过ICVDM，我们可以观察到连续MoS2的生长动力学随反应时间和炉温的变化，这表明生长过程该现象甚至在低至500°C的温度下仍会发生。多项控制实验通过研究钠离子、SC以及SC的pKa值，进一步凸显了SC促进Na2MoO4原位形成的关键作用。这种简单的旋涂方法为制备具有高重复性的复杂分层TMC结构提供了途径，推动了光电设备的开发进程。
文章信息：该成果以“Layer-controlLED continuous MoS2 growth using a spin-coatable metal precursor buffer”为题发表在知名期刊Journal of Non-Crystalline SolidsRoyal Society of Chemistry上。
本研究采用的是（Nanobase-XperRam S共聚焦显微拉曼光谱仪系统。）
买拉曼来上海昊量，全自动，多模块，一台满足您的科研需求！
NANOBASE公司简介
Nanobase是Openbase group的子公司，一直在开发和提供基于纳米光学工程的精密分析系统，拉曼光谱系统，光电流成像系统,荧光寿命检测系统和半导体行业相关测试设备。共聚焦拉曼光谱仪的性能和质量得到了众多客户的认可，在韩国占有超过70%的市场，从14年进入中国市场以来，已经在华中科技大学，南开大学， 哈尔滨工业大学，西北⼯业⼤学，北京航空航天大学等15个客户中得到认可。
昊量光电作为Nanobase的独代,秉持“专业来自专注，专注成就未来”的理念，会努力做好产品销售和技术支持，满足中国市场的需求。
自动高精度共聚焦拉曼系统AutoRAM-C系列支持多达三种可见激光（457、532、633 nm），是一款快速、准确且易分析易使用的全自动共焦拉曼系统。该系统采用 SMART™ Mapping 技术，实现激光控制、光学滤光片切换、光栅调整和自动对焦的全面自动化，从而提升效率和重复性。该系统支持原位光电流测量和电池循环测试，并可与AUT-photocurrent和spectrum软件无缝集成，实现实时结构和电学分析。AutoRAM-C系列适用于材料科学、半导体及能源研究领域，可在紧凑型智能平台上提供高性能拉曼光谱分析。
经典应用案例：
详细参数
想深入探索拉曼光谱的奥秘，开启材料分析新旅程？选择昊量光电，让专业为你的科研和工业应用保驾护航！快来加入我们，一起解锁拉曼光谱的无限可能！
如果您对全自动共聚焦拉曼感兴趣，请访问上海昊量光电的官方网页：
https://www.auniontech.com/details-2659.html
欢迎直接联系昊量光电
关于昊量光电：
上海昊量光电设备有限公司凭借强大的本地化销售网络与专业技术支持团队，长期服务于国内数以万计工业及科研客户，涵盖半导体、生物医疗、量子科技、精密制造、生物显微、物联传感、材料加工、光通讯等前沿领域。
昊量光电拥有的专家级的软硬件开发团队及丰富的行业应用经验，可提供：
✅ 全天候售后技术支持——快速响应，确保设备稳定运行；
✅ 定制化解决方案——从售前咨询到安装，培训，系统集成等，满足多样化需求；
✅ 客户高度认可——服务案例覆盖众多头部企业及高端科研机构，客户满意度持续居前列。
您可以通过我们昊量光电的官方网站www.auniontech.com了解更多的产品信息，或直接来电咨询4006-888-532。
展示全部
