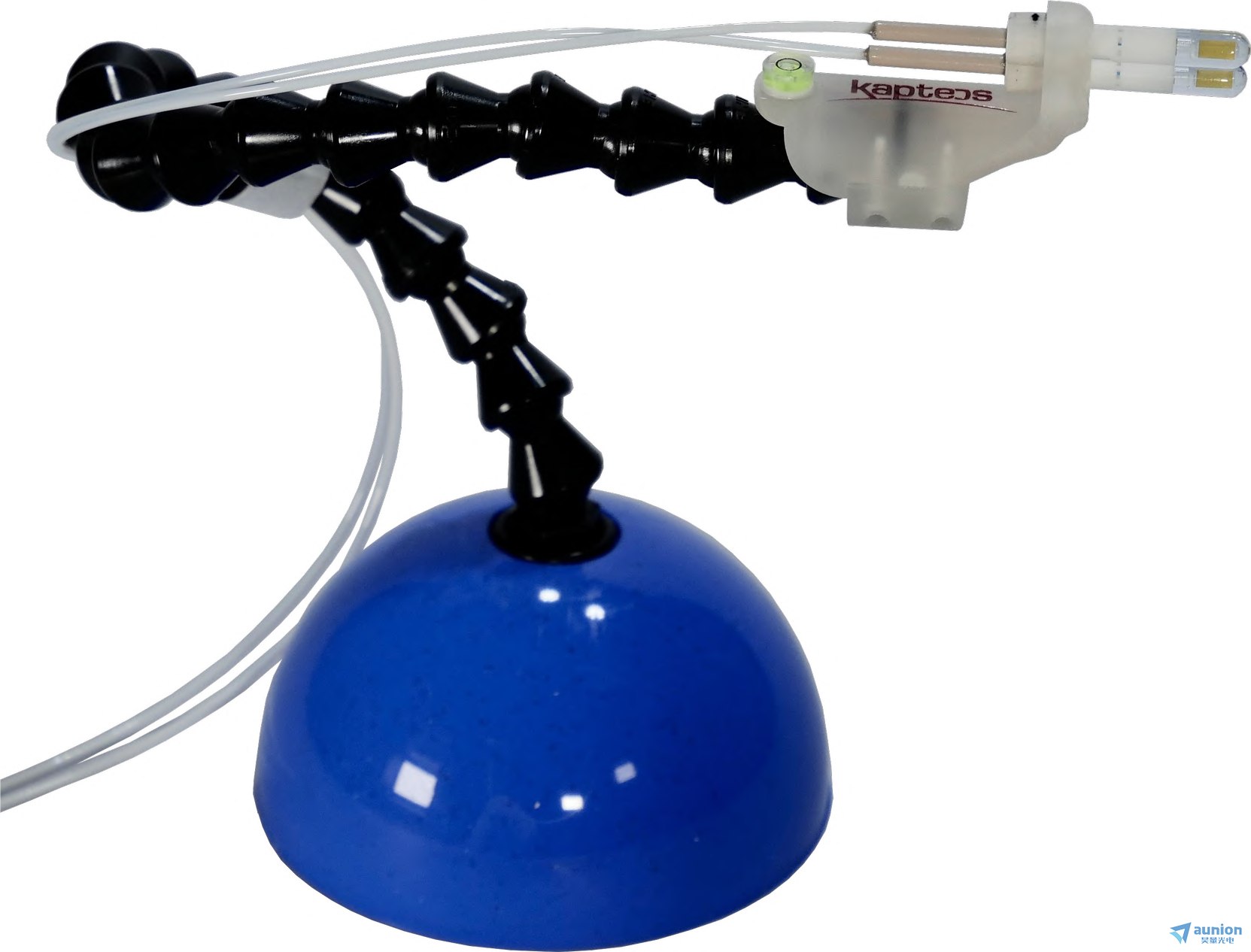

eoPod™ 是一款面向电磁场测量应用设计的多探头高精度安装与定位平台，可根据测试需求同时安装 1～3 个电磁场探头，轻松实现单分量、双分量以及三分量电场测量。
产品采用可拆卸吸附式底座 + 柔性关节臂 + 多探头安装座设计，无需工具即可完成探头安装和配置调整，可用于空气、液体以及不同压力环境下的电磁场测试。
适配 Kapteos 第四代 EM-field 探头，特别适合近场测试、EMI 诊断、天线极化分析以及三轴电场矢量测量。
单个安装架蕞多可同时安装 3 个探头。

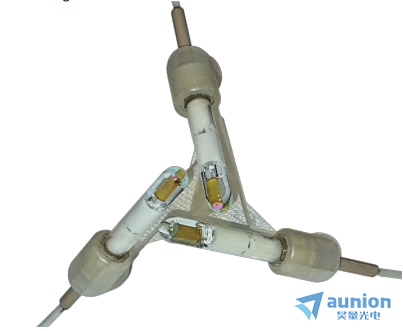

通过 2 个横向探头 + 1 个纵向探头组合，可同时获取电场矢量的三个分量，实现更加完整的电场空间特性分析。
根据测试任务自由选择探头数量：
1 个探头：单分量测量
2 个探头：双分量 / 极化测量
3 个探头：三分量电场矢量测量
探头安装无需额外工具，方便快速切换不同测试配置。
多探头紧凑布置，可在非常有限的空间内同时完成多个电磁场分量测试。
三分量测量区域体积小于 1 cm³，适合对局部电磁场进行精细测量。
探头安装结构具备自动对中特性，可保证多个探头之间稳定的空间位置关系，同时降低探头之间的耦合影响。
配备约 280 mm 柔性关节臂，可根据测试位置自由调整探头方向及空间位置。
特别适合设备内部、天线附近以及传统固定支架难以到达的位置。
半球形硅胶底座具有吸附效果，可方便地固定在合适的测试表面。
关节臂与底座可拆卸，也可以安装到用户自定义的实验平台或机械结构上。
安装架可用于浸没测试，可在液体环境中固定电磁场探头，适合液体仿体、介质材料及生物电磁学等应用。
产品防护等级达到 IP68，可满足液体浸没及复杂实验环境下的测量需求。
根据不同应用需求，1～3 个探头可在同一支架上实现免工具快速安装与组合。
该支架设计支持在级小空间内，同时测量不同的电磁场（EM Field）分量，适用于空气、液体以及低压或高压环境下的精确测量。
| 探头数量 | 配置形式 | 应用与功能特点 |
| 1 |  | 测量 1 个电磁场分量用于快速评估纵向电场（E-field）分量，适用于反应近场区域测量以及 EMI（电磁干扰）诊断分析。 |
| 2 |  | 测量 2 个电磁场分量可直接评估天线或天线阵列辐射电磁波的同极化（Co-polarization）与交叉极化（Cross-polarization）特性。 |
| 3 |  | 测量 3 个电磁场分量实现对完整电场矢量的三维测量。推荐采用 2 个横向探头 + 1 个纵向探头 的组合方式，以获得完整的三轴电场分量信息。 |
| 参数类别 | 测试项目 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 密度 | 浸入式应用 | 1.08 | 1.11 | 1.14 | — |
| 半球形硅胶基座 | 硬度 | — | 28 | — | Shore A |
| 耐受能力 | 电压耐受 | 25 | — | — | kVRMS |
| 磁场耐受 | 4.7 | — | — | T | |
| 连续功率密度（频率 < 10 GHz） | 0.1 | — | — | W/cm² | |
| 三轴电场分量测量体积 | 直径 | — | 11 | 11.5 | mm |
| EX1 探头长度 | — | 1.5 | 2 | mm | |
| EX5 探头长度 | — | 5.5 | 6 | mm | |
| 支架端部介电性能 | 相对介电常数（频率 < 300 GHz） | 2.75 | 2.8 | 2.95 | — |
| 损耗角正切（1 GHz） | — | 2 × 10⁻³ | — | — | |
| 损耗角正切（3 GHz） | — | 3 × 10⁻³ | — | — | |
| 损耗角正切（10 GHz） | — | 6 × 10⁻³ | — | — | |
| 损耗角正切（30 GHz） | — | 11 × 10⁻³ | — | — | |
| 损耗角正切（100 GHz） | — | 21 × 10⁻³ | — | — |

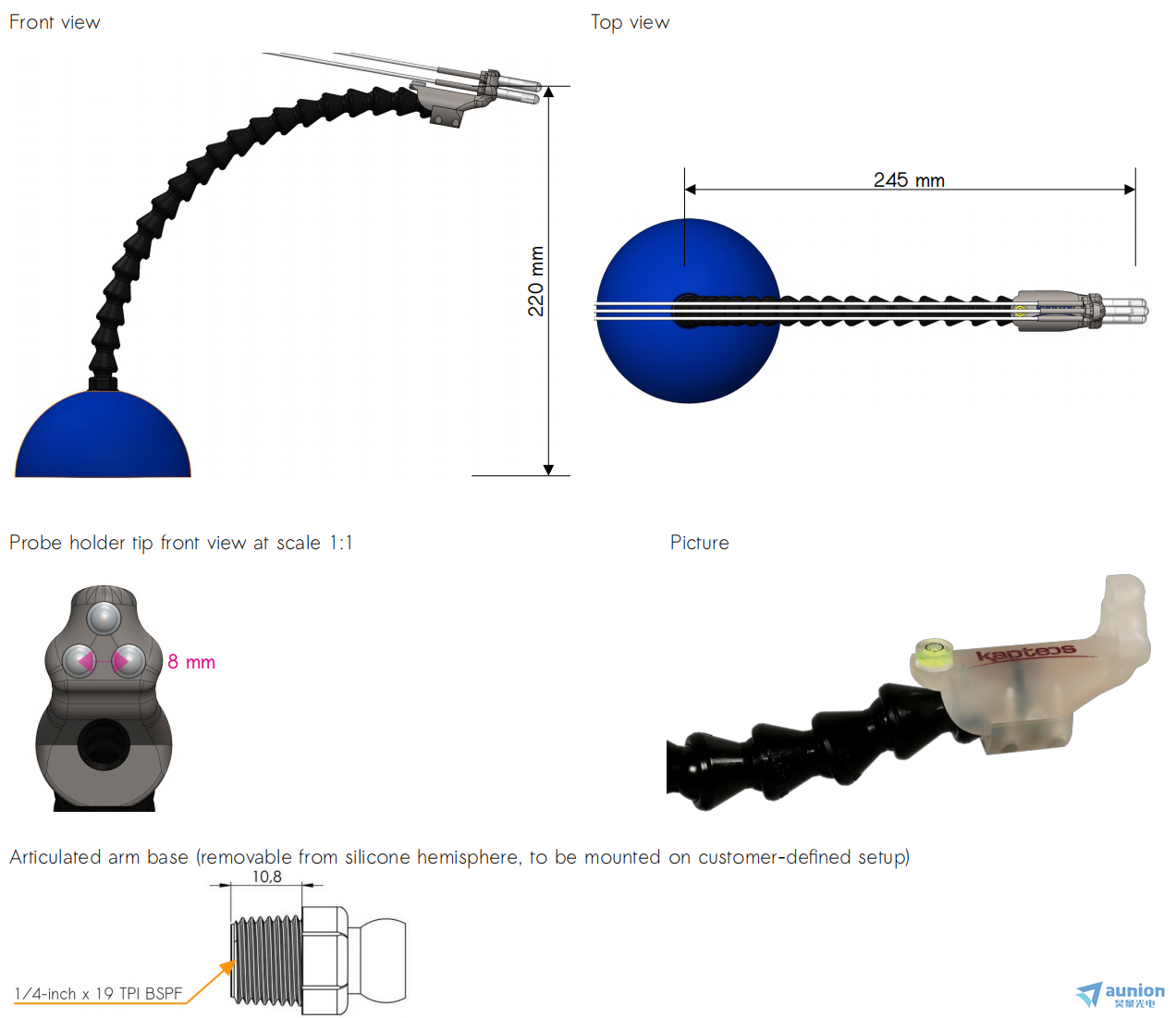

机械规格
| 参数类别 | 测试项目 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 尺寸 | 探头间距（三角等距网格） | — | 8.0 | — | mm |
| 可调节臂长度（20 节结构臂） | — | 280 | — | mm | |
| 硅胶基座直径 | — | 100 | — | mm | |
| 重量 | — | 310 | 330 | 350 | g |
| 防护等级 | — | — | IP68 | — | — |
| 可拆卸式调节臂 | 底座螺纹规格 | — | ¼″ × 19 BSPF | — | — |
| 参数类别 | 测试项目 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 温度 | 工作温度 | 10 | — | 50 | ℃ |
| 存储温度 | 10 | — | 40 | ℃ | |
| 压力 | 工作压力 | 1 | — | 2000 | hPa |
| 存储压力 | 690 | — | 1075 | hPa | |
| 存储要求 | — | — | 原包装存放于清洁、干燥环境中 | — | — |
| 清洁方式 | — | — | 使用洗碗清洁剂清洗，并用清水冲洗 | — | — |
| 设备 | 应用场景 | 示意图 |
| 电磁场探头 | 推荐标准配置适用于大多数测量场景的常规应用 |  |
| 浸入式测量配置适用于仿体（phantom）中的浸入式测量 |  | |
| 客户定制配置根据具体应用需求提供专用安装方案 |  |
| 应用领域 | 需求/挑战 | 可选方案与配件 |
| 激光等离子体相互作用产生的电磁脉冲（EMP）测量 | 强烈紫外线、X 射线及伽马射线环境 | ELI 方案：提供专用探头支架，可在级端光辐射环境下为探头提供额外防护。 |
| 弱电磁信号测量及电磁屏蔽效能评估 | 需要超高灵敏度测量能力
| EL 方案：提供专用支架，可安装 3 个纵向探头，实现不同于标准配置（2 个横向探头 + 1 个纵向探头）的测量方案。 |
eoPod™ 可根据实验环境采用不同安装方式。

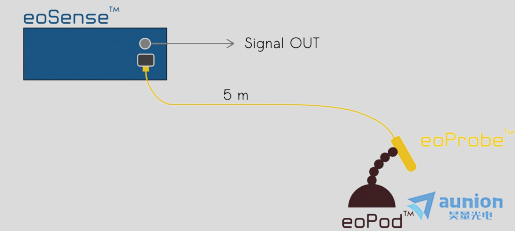

通过吸附式半球底座和柔性关节臂进行快速定位，适用于大多数实验室及现场电磁场测量。

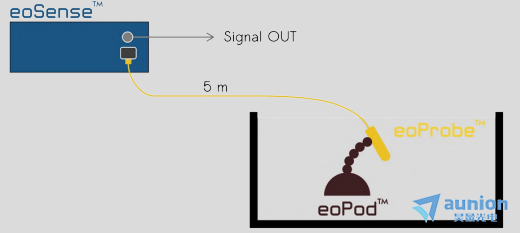

IP68 结构支持探头和安装架用于液体中的电磁场测试，可应用于液体仿体等场景。

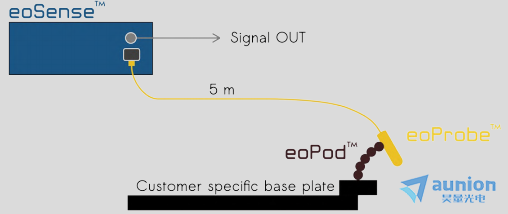

柔性关节臂可从硅胶底座拆卸，并通过标准安装螺纹固定到用户自定义的平台或机械结构中。
为什么选择 eoPod™
三分量测量 · 灵活定位 · 小测量体积 · IP68 · 强环境适应能力
eoPod™ 将多探头同步测量、柔性机械定位以及紧凑型探头布局结合，可在空气、液体以及特殊压力环境下方便地完成电磁场测量。
无论是天线近场分析、EMI 诊断、三轴电场测量、液体仿体实验，还是高压、强磁场及激光等离子体等特殊应用环境，都可根据实际测试需求灵活配置。
