磁场摄像机
钢铁材质钣金结构漏磁无损检测新技术

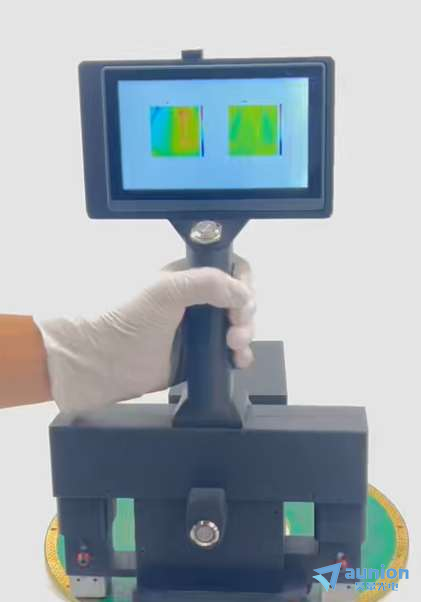

磁场摄像机产品简介
昊量光电新推出的磁场摄像机，是一套面向钢铁材质钣金结构、焊缝质量检测和工业结构安全评估的漏磁无损检测解决方案。该系统基于磁场与电流摄像关键技术，可实现磁场与电流密度的数字化、可视化、智能化同步动态成像，适用于汽车、建筑、船舶等领域的钢铁结构质量检测。
钣金结构广泛应用于汽车、建筑和船舶等重要行业，其焊接质量直接影响结构安全。传统磁粉光学检测和场扫描检测方法在分辨率、检测效率、维护成本、污染控制以及缺陷类型判定方面存在一定局限。昊量光电磁场摄像机通过漏磁成像、超分辨率增强和缺陷特征智能识别，为钢铁材质钣金结构焊缝缺陷检测提供高分辨率、高效率、可视化的新型无损检测方案。
该方案可在 65 mm × 65 mm 成像区域内进行动态漏磁图像采集，支持 20 Hz 摄像帧率，具备 16 倍超分辨率增强能力，可实现空间分辨率 0.1 mm、漏磁分辨率 78.9 μT、等效磁化电流密度分辨率 50 A/m。系统可对焊缝轨迹周围缺陷的路径、分布和严重程度进行可视化分析，为 AI 辅助无损焊接质量管理提供可靠数据基础。
磁场摄像机核心特点
漏磁无损检测
采用非介入式漏磁检测方式，可对钢铁材质钣金结构、焊缝区域及曲面和平面结构进行无损检测，适合工业现场质量筛查和结构安全评估。
动态磁场摄像
支持空间曲面磁场动态摄像，可在 20 Hz 帧频下动态捕获漏磁图像，帮助用户快速观察缺陷位置、形态和分布变化。
超分辨率电磁成像
具备 16 倍超分辨率增强能力，可提升漏磁图像细节表达效果，使焊缝缺陷、孔缺陷、划痕缺陷及异常区域更易识别。
缺陷特征智能识别
面向钢铁材质钣金结构焊接质量检测，可为多类缺陷或异常提供可视化判据，辅助用户进行缺陷类型判断和质量管理。
高分辨率检测能力
系统在 65 mm × 65 mm 成像区域内可实现 0.1 mm 缺陷空间分辨率，适合微小缺陷检测、焊缝缺陷识别和精细化无损检测分析。
适应曲面和平面结构

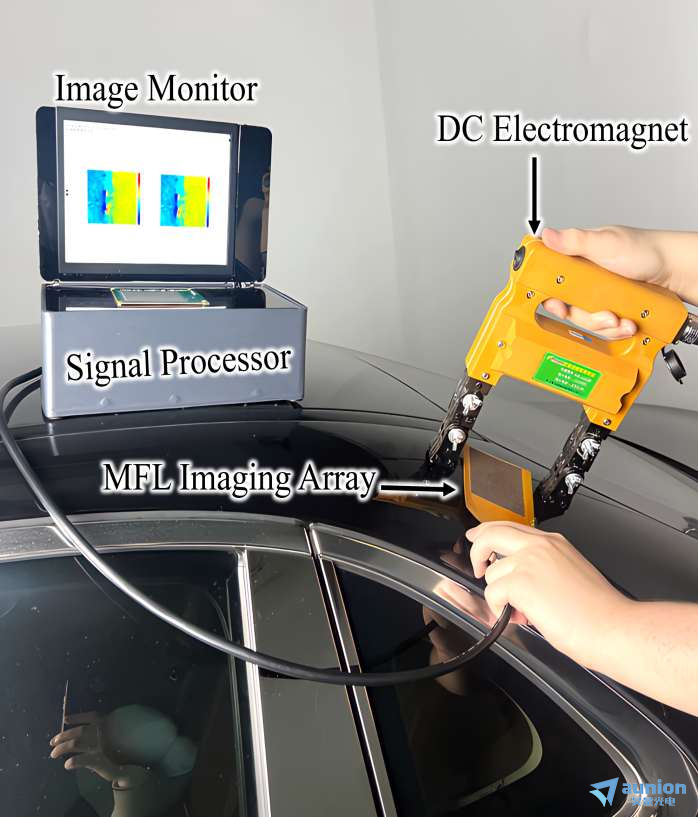

适用对象包括曲面和平面钢铁结构，可用于汽车钣金焊接质量检测、钢结构建筑检测和船舶结构质量监测等场景。

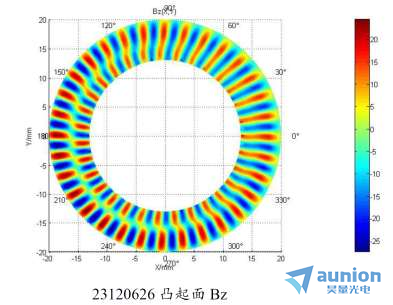

磁场与电流密度同步成像
通过磁场与电流密度摄像技术，可将磁场分布、电流密度分布及等效磁化电流密度特征进行可视化表达，提高缺陷分析的直观性。
灵敏度经过试片验证
A1 型、C 型、M1 型标准灵敏度试片及通孔试片实验结果显示，磁场成像传感器可识别微小缺陷和通孔缺陷，可用于焊缝质量检测灵敏度评估。
计量校准支撑
磁场摄像传感器模组经过磁通密度校准，具备明确的示值、误差、零位漂移和分辨率测试数据，有助于提升检测数据的可信度。
磁场摄像机参数指标
| 项目 | 参数 |
|---|---|
| 产品名称 | 磁场摄像机 / 磁场成像传感器模组 |
| 产品方向 | 钢铁材质钣金结构漏磁无损检测 |
| 检测对象 | 曲面和平面钢铁结构、钣金结构、焊缝区域、钢结构件 |
| 典型应用 | 汽车钣金焊接质量检测、钢结构建筑检测、船舶结构质量监测 |
| 技术方式 | 漏磁无损检测、磁场成像、电流密度成像 |
| 成像面积 | 65 mm × 65 mm |
| 摄像帧率 | 20 Hz |
| 柔性 FPC 传感器蕞大成像频率 | 12 Hz |
| 磁场范围 | ±150 mT |
| 应用探索磁场测量范围 | ±200 μT ~ ±150 mT |
| 磁场分辨率 | 0.1 mT |
| 磁场成像精度 | 5 nT 矢量 ~ 1 μT |
| 缺陷空间分辨率 | 0.1 mm |
| 漏磁分辨率 | 78.9 μT |
| 等效磁化电流密度分辨率 | 50 A/m |
| 超分辨率增强 | 16 倍 |
| 缺陷识别能力 | 11 类缺陷可视化识别 |
| A1 型试片灵敏度 | 可清晰识别深度 30 μm、宽度 50 μm 的缺陷 |
| C 型试片灵敏度 | 可清晰识别深度 30 μm、宽度 50 μm 的缺陷 |
| M1 型试片灵敏度 | 可清晰识别深度 30 μm、宽度 180 μm 的缺陷 |
| 通孔灵敏度 | 可清晰识别通孔直径 0.4 mm 的缺陷 |
| 磁通密度校准量程 | 20 mT |
| 零位漂移 | 0.0022 mT |
| ±3σ 准静态分辨率 | 0.0046 mT |
| 磁通密度相对扩展不确定度 | Urel = 0.6%，k = 2 |
| 执行及参考标准 | GB/T 23907、JB/T 6065、JIS G 0565、ASME SE709、NB/T 47013.4、GB/T 7261-2016、GB/T 17626.8-2006、JJF 1832-2020 |
| 参数说明 | 技术参数可根据实际检测对象和应用场景定制 |
磁场摄像机适用于汽车钣金焊接质量检测、钢结构建筑检测、船舶结构质量监测、钢铁结构腐蚀检测、焊缝漏磁无损检测、激光焊接缺陷识别、曲面和平面钢板缺陷检测、钣金结构安全评估、焊缝轨迹可视化分析、缺陷分布和严重程度评估、工业现场快速筛查、产线质量抽检、AI 辅助无损检测建模和焊接质量数字化管理。
同时，磁场与电流摄像技术还可拓展用于永磁体和软磁材料检测、电机绕组磁路成像、超导及磁悬浮磁力分析、IGBT/MOS 管电路故障检测、磁性二维码防伪、电磁屏蔽效能评估、电磁干扰源可视化排查以及锂电池状态监测等场景
1. 磁场摄像机主要用来做什么？
主要用于钢铁材质钣金结构、焊缝区域和工业钢结构的漏磁无损检测，可将磁场分布和电流密度特征以图像方式呈现，帮助用户快速识别缺陷位置、形态和严重程度。
2. 它适合哪些行业使用？
适合汽车制造、钢结构建筑、船舶制造、工业无损检测、焊接质量管理、金属结构检测和 AI 辅助质量检测等行业。
3. 磁场摄像机和传统磁粉检测有什么区别？
磁场摄像机以漏磁成像和电磁图像分析为核心，能够将检测结果数字化、可视化，并支持动态成像和缺陷特征识别；相比传统磁粉检测，更利于数据保存、图像分析和自动化质量管理。
4. 它能检测多小的缺陷？
根据灵敏度标定实验，系统可识别 A1 型和 C 型试片中深度 30 μm、宽度 50 μm 的缺陷；可识别 M1 型试片中深度 30 μm、宽度 180 μm 的缺陷；也可识别直径 0.4 mm 的通孔缺陷。
5. 它能用于曲面结构检测吗？
可以。产品资料显示，磁场摄像机适用对象包括曲面和平面结构，可用于汽车钣金、钢结构建筑和船舶结构等不同形态的钢铁结构检测。
6. 它的成像速度怎么样？
产品展板给出的摄像帧率为 20 Hz，可用于动态漏磁图像采集；柔性 FPC 传感器矩阵蕞大成像频率测试结果为 12 Hz，符合相关测试范围要求。
7. 它能否支持 AI 缺陷识别？
可以作为 AI 辅助无损检测的数据采集和图像分析基础。系统可输出漏磁图像、磁场图像和等效磁化电流密度特征，为缺陷分类、质量评估和智能识别提供图像判据。
8. 它适合产线检测还是实验室检测？
两类场景都适用。它可用于实验室缺陷灵敏度标定、材料磁场分布分析，也可面向工业现场的焊缝质量筛查、产线质量抽检和钢结构无损检测应用。
磁场摄像机面向钢铁材质钣金结构和焊缝质量检测，通过漏磁成像、超分辨率增强和缺陷特征智能识别，实现高分辨率、可视化、动态化无损检测。
从汽车钣金焊接质量检测到钢结构建筑、船舶结构质量监测，该方案可为工业无损检测和 AI 辅助焊接质量管理提供高效、直观、可靠的磁场成像解决方案。
更多详情，欢迎直接联系昊量光电！
