模拟PIID激光伺服控制器 T-PIID-NN01

  • 模拟PIID激光伺服控制器 T-PIID-NN01
快速、简便、重新配置反馈传输功能、超越 PID 的反馈环路 高性能模拟PIID激光伺服器

所属类别:冷原子 | 量子光学产品 » 稳频控制 | 频率参考

所属品牌:昊量光电

北方区负责人

姓名:杨工(Malus)

电话: 131 2077 2990(微信同号)

邮箱:zhe-yang@auniontech.com

微信:点击扫描添加

产品负责人

姓名:郭工(Barry)

电话: 186 2116 1670(微信同号)

邮箱:wei-guo@auniontech.com

微信:点击扫描添加

模拟PIID激光伺服控制器 T-PIID-NN01


模拟PIID激光伺服控制器主要特点

  •        可实现两级积分锁定;

  • PIID循环参数可调;

  • 峰值锁定可选;

  • 内置信号发生器

  • 操作简单,可快速锁定;

  • 锁定带宽范围大(≥10MHz);

  • 广泛用于压电陶瓷和激光电流反馈控制系统;

  • 可根据客户需求定制板卡,提供UART/RS232/RS485等通信接口;

  • 可直接远程控制PIID配置参数,该型态可直接嵌入客户目标系统。


主要功能

PIID激光伺服器作为‌基于PID控制器原理的升级方案‌,广泛用于低噪伺服控制激光器和其他精密实验系统。其核心设计‌融合了经典PID控制器的比例、积分、微分特性‌,并通过模拟PIID激光伺服控制器内部实现两级积分紧密锁定,使系统在‌传统PID控制框架‌上进一步强化动态响应能力。这种创新架构使用户能够自由配置伺服循环参数,实现对被控对象如声学和光电驱动器、声音变压器、压电驱动器等的快速锁定。

‌在PID控制器的典型应用场中‌,PIID激光伺服控制器特有的锁保护自动重锁功能显著提升了可靠性。当探测到伺服循环失去锁定后,该功能将自动实现重新锁定。具体工作机制为:通过‌扩展PID控制器的监测维度‌,持续监视伺服输出状态;当检测到一个未锁定点时,模拟PIID激光伺服控制器将解除伺服且保持输出为zui后已知的有效值。锁保护功能随后进入保持时间等待周期,待系统稳定后重新启动锁定程序。若在预设稳定时间内仍未完成锁定,控制器将再次重置伺服输出。值得注意的是,‌该功能在传统PID控制器的误差阈值监测基础上‌,创新性地允许用户自定义调节失锁点、保持时间、稳定时间等参数,为复杂工况下的性能优化提供灵活配置空间。

针对特殊应用场景,PIID激光伺服控制器‌继承并发展了PID控制器的调节理念‌:其信号居中功能允许用户在准备锁定时,通过偏置伺服输出实现工作点预校准。该特性尤其适用于锁定点偏离0V基准的PZT系统或其他非线性控制对象,‌相较于常规PID控制器的零偏置预设模式‌,显著扩展了设备适用性。更值得一提的是其峰值锁定功能,‌突破传统PID控制器依赖外部调制器的局限‌,可直接将激光器锁定到参考信号峰值,这种创新设计不仅简化了实验流程,更通过系统集成大幅降低了设备配置成本。


模拟PIID激光伺服控制器可根据需求定制,更多设备选型请咨询我们的工程师


模拟PIID激光伺服控制器电性能指标

序号

功能描述

规格参数

单位

1

输入输出阻抗

50

Ω

2

输出电压

±8

V

3

输入电压噪声

<10

nV/√Hz

4

蕞大输入直流电压

±600

mV

5

大输入信号幅度

±600

mV

6

带宽

10

MHz

7

比例增益(参考直流误差信号)
比例增益(参考输入误差信号)

-60 to +5
-30 to +30

dB

8

第1级积分

Off, 10 Hz, 20 Hz, 50 Hz, 100 Hz, 200 Hz,
500 Hz, 1 kHz, 2 kHz, 5 kHz, 10 kHz,
20 kHz, 50 kHz, 100 kHz, 200 kHz

9

第2级积分

Off, 100 Hz, 200 Hz, 500 Hz, 1 kHz, 2 kHz,
5 kHz, 10 kHz, 20 kHz, 50 kHz, 100 kHz,
200 kHz, 500 kHz, 1 MHz, 2 MHz

10

微分

Off, 100 Hz, 1 kHz, 2 kHz, 5 kHz, 10 kHz,
20 kHz, 50 kHz, 100 kHz, 200 kHz,
500 kHz, 1 MHz, 2 MHz, 5 MHz, 10 MHz

11

微分增益

5 to 12

dB

12

Ramp 幅度(Max)

±5

V

13

Ramp 频率 (输出)

500/50

Hz

14

Ramp 中心范围

±5

V

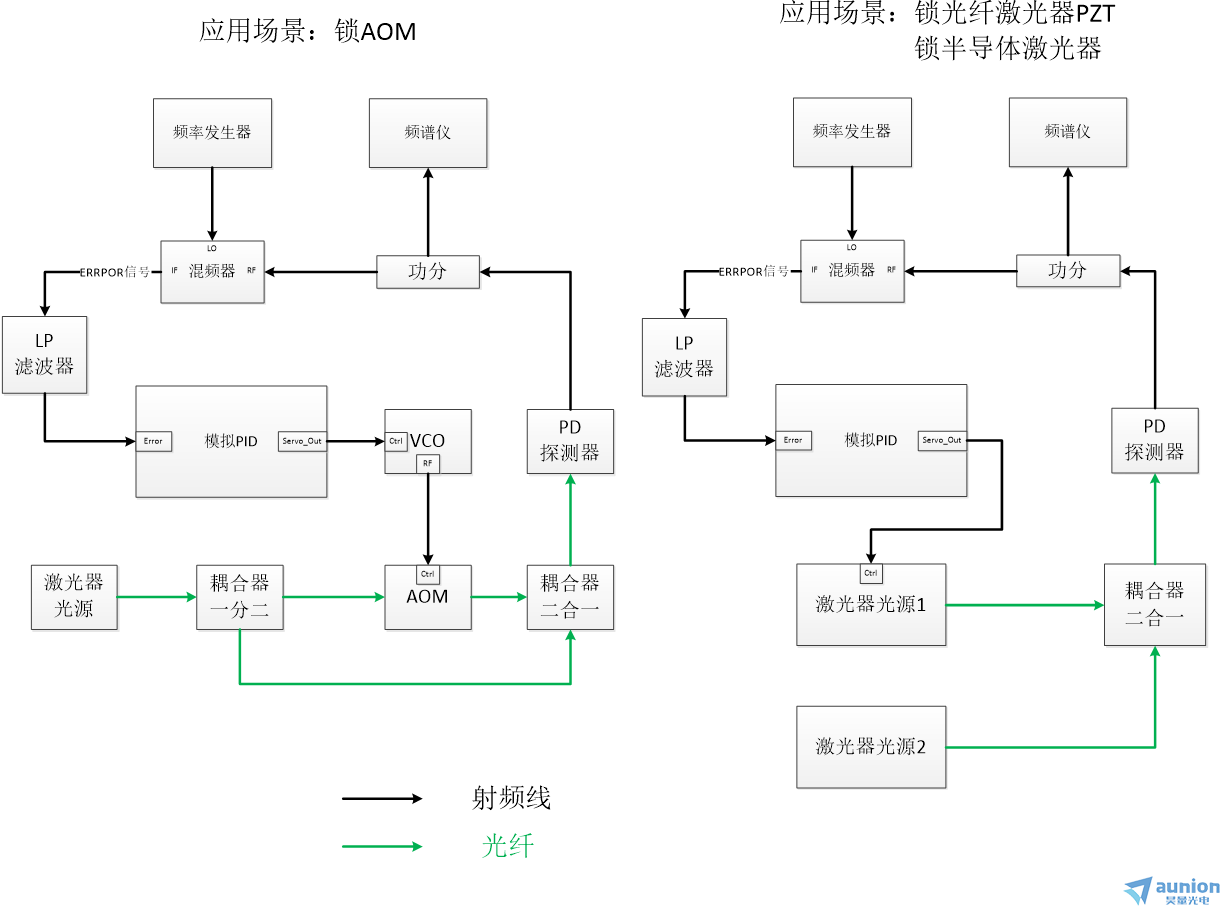

应用场景

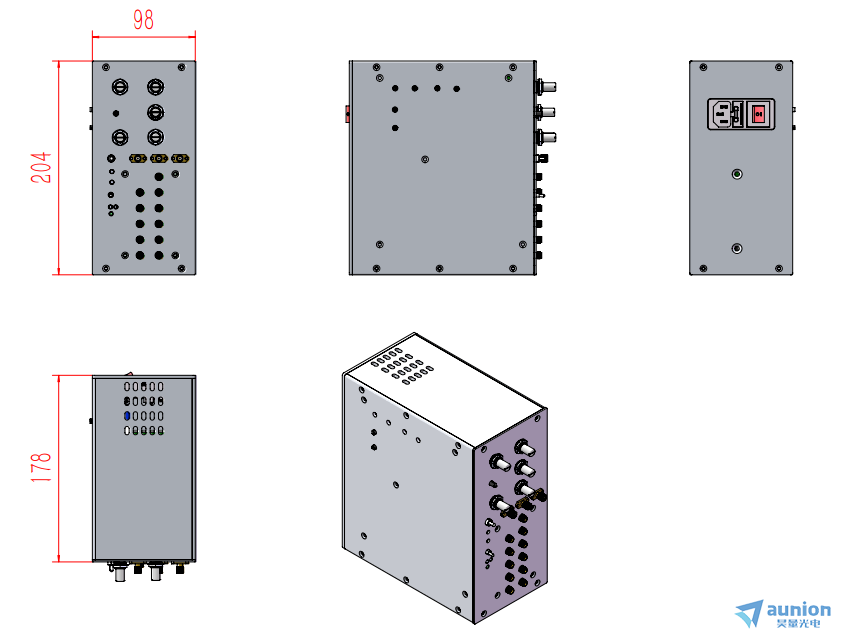

模拟PIID激光伺服控制器结构尺寸




更多详情请联系昊量光电/欢迎直接联系昊量光电
