产品简介

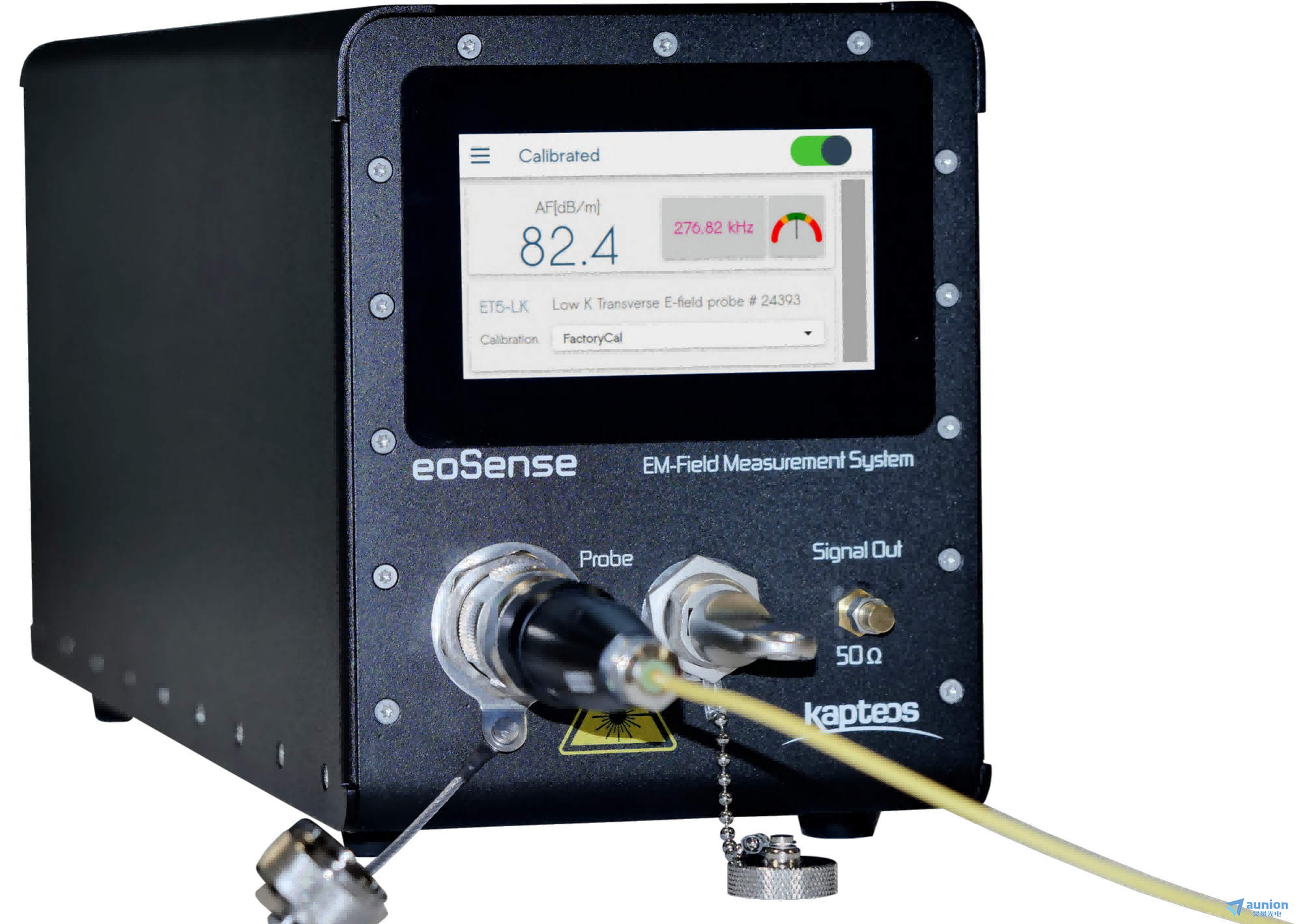

eoSense™ 是 Kapteos 推出的第四代光电转换器，专为配合 eoProbe™ 光学电磁场探头设计，可实现高精度、低干扰的电场（E-field）与磁场（H-field）测量。
基于光电转换技术和高性能 EMI 屏蔽结构，eoSense™ 支持时域和频域电磁场测试，为航空航天、汽车电子、国防、高压能源、医疗、通信及科研领域提供专业级电磁测量解决方案。
支持：
10 Hz ～ 100 GHz
覆盖从低频 LF 到超高频 EHF 的宽频谱范围。
通过 LF、MF、SHF 及定制 EHF 型号组合，可满足不同应用场景下的电磁场测试需求。
| 应用领域 | 应用场景 | 图片 |
| 航空航天 | 等离子体推进器测试 瞬态电磁场测量 特殊电磁环境测试 |  |
| 汽车电子 | EMI 干扰识别 电动汽车瞬态定位 高压及功率电子测试 |  |
| 国防与雷达 | EMP 测试 雷达近场测试 电磁屏蔽评估 高功率电磁测试 |  |
| 能源与高压 | 局部放电检测 HVDC 瞬态分析 雷电电磁脉冲测量 聚变 H 场监测 |  |
| 医疗与生命科学 | 磁热疗 植入物 MRI 安全测试 MRI 磁场测试 |  |
| 科学研究 | 激光等离子体 EMP 磁场分布测量 粒子束监测 |  |
| 通信与天线 | 天线阵列测试 近场测量 电磁暴露评估 相位参考获取 |  |

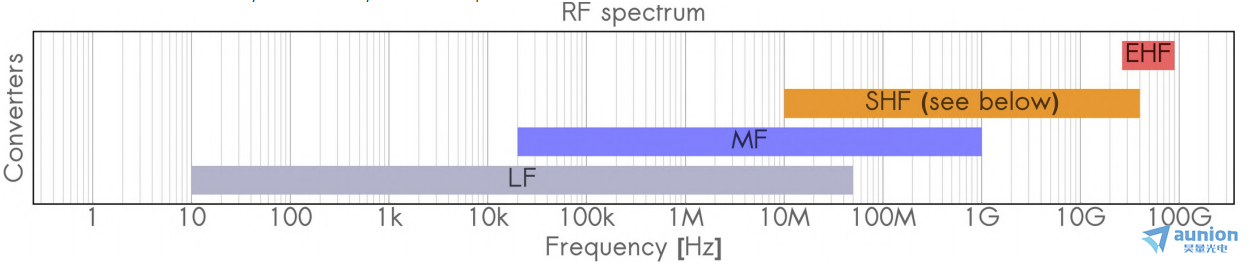

根据具体应用需求，可选用不同类型和不同配置的光电转换器，标准转换器可覆盖约 80% 的射频频谱范围；如需扩展至更高频率，可通过定制转换器实现，蕞高可达 100 GHz。标准光电转换器的 EEPROM 中存储有其频率响应数据，因此任何经过校准的新探头均可直接插入使用，无需额外设置或操作。
| 配置模式 | 需要操作的设备 | 操作与功能 |

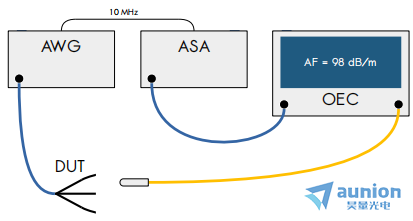

| 基础模式 |  | ① 在 AWG 上设置目标频率 ② 在 ASA 上设置中心频率 ③ 在 OEC 上设置当前工作频率 ④ 从 OEC 获取天线因子（Antenna Factor） ⑤ 从 ASA 获取工作频率处的峰值 ⑥ 计算 E 场或 H 场强度 |

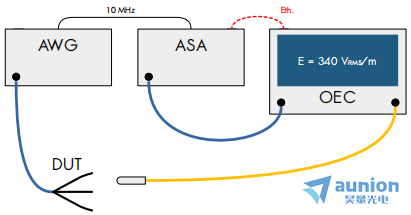

| 自动模式 |  | ① 在 AWG 上设置目标频率 ② 在 OEC 上设置当前工作频率 ③ 直接获取该工作频率下的 E 场或 H 场强度 |

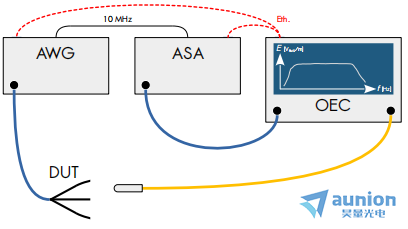

| 高极模式 |  | ① 在 OEC 上设置目标频率范围 ② 在 OEC 上启动频率扫描 ③ 直接获得 E 场或 H 场强度随频率变化的曲线 |
| 参数 | 类型/条件 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 频率带宽（±10%） | LF | 10 | — | 30M | Hz |
| MF | 20k | — | 1G | Hz | |
| SHF + -f_low–f_high RF 模块 | f_low G | — | f_high G | Hz | |
| 示例：SHF + -1–18 RF 模块 | 1G | — | 18G | Hz | |
| 定制型号（EHF） | f_low G | — | f_high G | Hz | |
| P1dB（1 dB 压缩点），频域 | LF | 18 | 19 | — | dbm |
| MF | 15 | 16 | — | dBm | |
| -0.04–6 RF 模块 | 19 | 20 | — | dBm | |
| -1–18 RF 模块 | 20 | 22 | — | dBm | |
| -8.5–22 RF 模块 | 17 | 19 | — | dBm | |
| -18–40 RF 模块 | 10 | 12 | — | dBm | |
| -18–26.5 & -26–40 RF 模块 | 15 | 18 | — | dBm | |
| 时域输出电压摆幅 | LF | 5.0 | 5.6 | — | Vpp |
| MF | 3.5 | 4.0 | — | Vpp | |
| -0.04–6 RF 模块 | 5.6 | 6.3 | — | Vpp | |
| -1–18 RF 模块 | 6.3 | 8.0 | — | Vpp | |
| -8.5–22 RF 模块 | 4.5 | 5.6 | — | Vpp | |
| -18–40 RF 模块 | 2.0 | 2.5 | — | Vpp | |
| -18–26.5 & -26–40 RF 模块 | 3.5 | 5.0 | — | Vpp | |
| 输出噪声谱密度 | LF（f > 50 kHz） | — | -120 | -110 | dBm/Hz |
| MF（f > 10 MHz） | — | -110 | -100 | dBm/Hz | |
| -0.04–6、-8.5–22、-1–18 RF 模块 | — | -110 | -100 | dBm/Hz | |
| -18–26.5 RF 模块 | — | -100 | -90 | dBm/Hz | |
| -18–40、-26–40 RF 模块 | — | -90 | -80 | dBm/Hz | |
| 相位噪声（配合任意 eoProbe™ 探头） | 距载波 10 Hz | — | — | -70 | dBc/Hz |
| 配合 EL5-LK 探头使用的天线因子 AF | LF | — | 115 | 125 | dB/m |
| MF | — | 115 | 125 | dB/m | |
| SHF | — | 110 | 120 | dB/m | |
| EHF | — | 100 | 110 | dB/m | |
| 配合 HL-LK 探头使用的天线因子 AF | LF | — | 75 | 85 | dB/m |
| MF | — | 75 | 85 | dB/m | |
| 频域动态范围 | LF（f > 50 kHz） | 130 | 140 | — | dB·Hz |
| MF（f > 10 MHz） | 120 | 130 | — | dB·Hz | |
| -0.04–6、-8.5–22、-1–18 RF 模块 | 120 | 130 | — | dB·Hz | |
| -18–26.5 RF 模块 | 110 | 120 | — | dB·Hz | |
| -18–40、-26–40 RF 模块 | 100 | 110 | — | dB·Hz |
| 尺寸（±1 mm） | 宽度 | 典型值 150，蕞大值 150 | mm |
| 深度 | 典型值 450，蕞大值 516 | mm | |
| 高度 | 典型值 185，蕞大值 195 | mm | |
| 重量 | 所有型号 | 蕞小 6.7，蕞大 7.4 | kg |
| 防护等级 | — | IP40 | — |
| 前面板接口 | 人机界面（HMI） | 4.3 英寸电容式触摸屏 | — |
| 前面板接口 | 光学探头接口 | MIL-38999 连接器 | — |
| 前面板接口 | USB 2.0 | Type-A 插座 | — |
| 前面板接口 | 信号输出（Z = 50 Ω） | LF、MF 及 SHF（f < 6 GHz）：SMA；SHF（f > 6 GHz）：SMK（2.92 mm）；EHF（f > 40 GHz）：客户定制 | — |
| 后面板接口 | 以太网接口 | RJ45 插座 | — |
| 后面板接口 | 接地端子 | POAG-S6 | — |
| 后面板接口 | 电源输入接口 | C14 插座 | — |
光学测量 · 超宽频 · 超大动态范围 · 微型探头 · 强环境适应性
eoProbe™ 将电光传感、全介质封装及光纤传输结合，可在尽量降低探头对原始电磁场扰动的同时，对从微弱场到超强场的电场信号进行测量。
其丰富的横向、纵向及三轴 SAR 探头配置，以及 Low κ / High κ、真空、高压和强光环境等不同选项，使其能够覆盖天线、EMC、高压、MRI、等离子体、航空航天及科研领域的多种复杂电场测试需求。
产品详细信息可联系我们或下载数据资料！
