eoCal™ Low κ 是一款面向电场/磁场探头精密校准及电磁场暴露实验的宽带电磁场加载装置。
系统采用 50 Ω 渐变式 TEM Cell（TEM 单元）设计，有效抑制基模向高阶模式的能量转换，可在测试区域内形成稳定、均匀的电磁场环境。

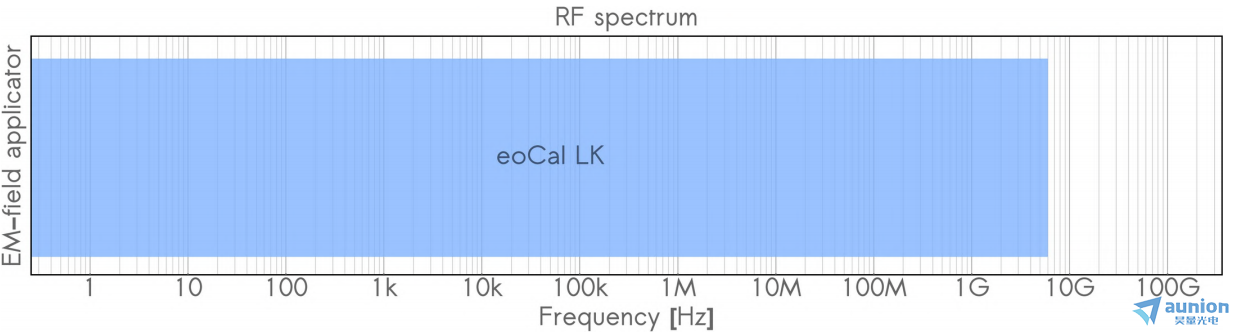

典型频率覆盖 DC ～ 6 GHz，既可用于 E-field / H-field 探头校准，也可用于小型电子设备 EMC 预一致性测试、生物组织电磁暴露及剂量学研究。
典型工作频率覆盖 DC ～ 6 GHz，一套系统即可满足从静电场、低频到 GHz 射频频段的探头校准和电磁场暴露需求。
采用 50 Ω 特性阻抗设计，便于与标准射频信号源、功率放大器及测试设备连接，构建完整的电磁场校准测试平台。
渐变式 TEM 结构可有效降低基模向高阶模式的能量转换，有利于改善测试区域内的电磁场均匀性，提高校准结果的准确性和重复性。
系统典型 VSWR 约 1.2，降低射频反射对测试结果的影响，为宽频带电磁场校准提供稳定的测试条件。
TEM Cell 中央静区可形成垂直、均匀的电场分布，适合进行探头绝对场强校准及被测设备的可重复电磁场暴露实验。
通过不同探头支架，可实现：
横向 E-field 电场探头校准
纵向 E-field 电场探头校准
纵向 H-field 磁场探头校准
满足不同探头方向及测试需求。
资料首页标称：
E-field 蕞高可达 15 kV RMS/m
H-field 可从 1 mA RMS/m 起
适用于从低场强精密测量到较高场强电磁暴露实验。
这款绝热 TEM 单元（adiabatic TEM cell）能够显著降低从基模（fundamental mode）向高阶模式（higher order modes）的能量传输。
该电磁场应用装置（EM-field applicator）可用于对电场探头（E-field probes）和磁场探头（H-field probes）进行高精度校准，支持蕞高 6 GHz；同时可用于小型电子电路板的 EMC 预符合测试（pre-compliance EMC tests）或生物介质中的剂量学研究（dosimetry studies）。
| 配置 | 实验布置 | 用途&特点 |

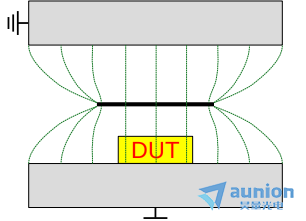

| 电磁场暴露 |  | 测试室静区内的垂直均匀电场 |

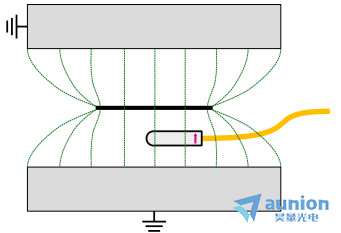

横向电场探头校准 纵向磁场探头校准 |  | 需要使用横向探头夹具可实现以下探头的快速校准 • 横向电场探头（Transverse E-field probes） 电场强度计算公式：EPRB [VRMS/m] = 12.85 × 10^(PATEM[dbm] / 20) • 纵向磁场探头（Longitudinal H-field probes） 磁场强度计算公式：HPRB [mARMS/m] = 34.11 × 10^(PATEM[dBm] / 20) |

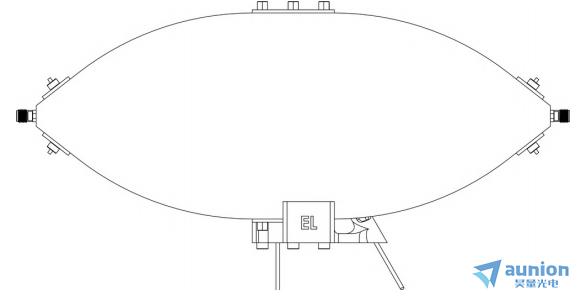

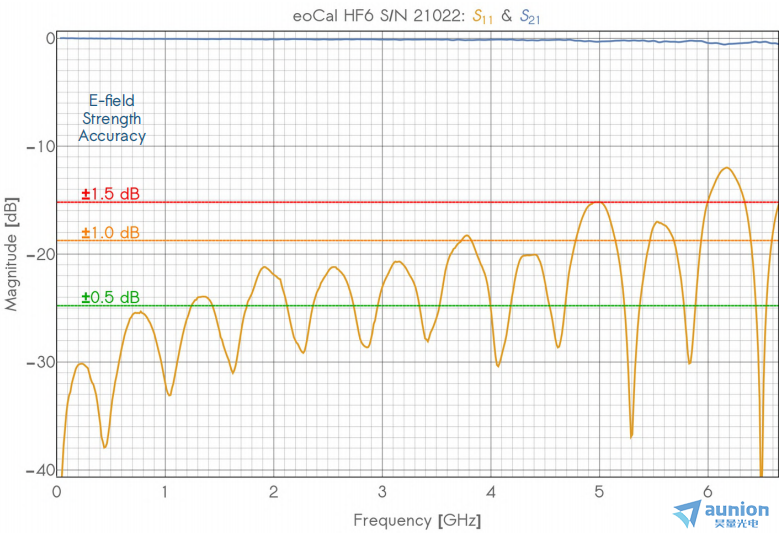

| 纵向电场探头校准60° |  | 需要使用纵向探头夹 具可实现纵向电场探头的快速校准。 电场强度计算公式：EPRB [VRMS/m] = 6.425 × 10^(PATEM[dBm] / 20) |
| 单型号 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 频率带宽 | DC 至 | 5 | 6 | |
| 特性阻抗 | 50 | Ω | ||
| 插入损耗 | 1 | dB | ||
| 回波损耗 | 12 | dB | ||
| VSWR（电压驻波比，定义为比值|Vmax|/|Vmin|） | 1.2 | 1.65 | ||
| 电场强度 | 2 | kVRMS/m |
| 频率范围 | 典型值 | 蕞大值 |
| DC → 200 MHz | 1.03 | 1.10 |
| 200 → 1000 MHz | 1.04 | 1.10 |
| 1250 MHz | 1.05 | 1.20 |
| 1600 MHz | 1.24 | 1.30 |
| 2000 MHz | 1.07 | 1.40 |
| 2500 MHz | 1.23 | 1.45 |
| 3200 MHz | 1.07 | 1.50 |
| 4000 MHz | 1.17 | 1.55 |
| 5000 MHz | 1.53 | 1.60 |
| 6400 MHz | 1.25 | 1.65 |
| 参数 | 性能 |
| 产品型号 | eoCal LK |
| 典型频率范围 | DC ～ 6 GHz |
| 特性阻抗 | 50 Ω |
| 插入损耗 | 蕞大 1 dB |
| 回波损耗 | ≥ 12 dB |
| VSWR | 典型 1.2，蕞大 1.65 |
| 输入功率 | 蕞大 44 dBm |
| 电场强度 | 资料首页标称蕞高可达 15 kV RMS/m |
| 接口 | SMA Female |
| 重量 | 约 1.0 kg |
| 项目 | 参数 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
尺寸±0.2 mm （参见整体蕞大尺寸） | 宽度 | 100 | 108.9 | ||
| 深度 | 250.4 | 269.3 | mm | ||
| 高度 | 47.3 | 47.3 | |||
| 重量 | 1.0 | kg | |||
| I/O 端口 | ① 输入端口 | SMA 母头连接器 | |||
| ② 输出端口 | SMA 母头连接器 |
| 左侧 | 右侧 |

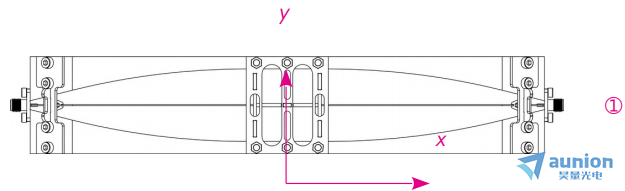

图 1无探头、无支架前视图

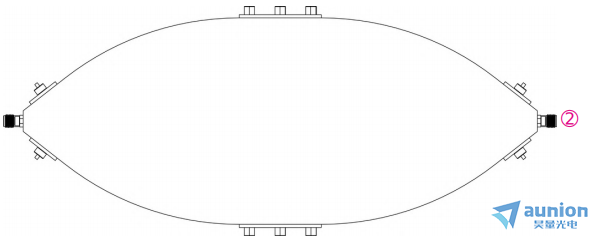

| 图 2无探头、无支架顶部视图
|

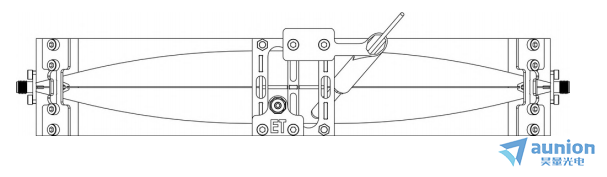

图 3带探头及支架顶部视图

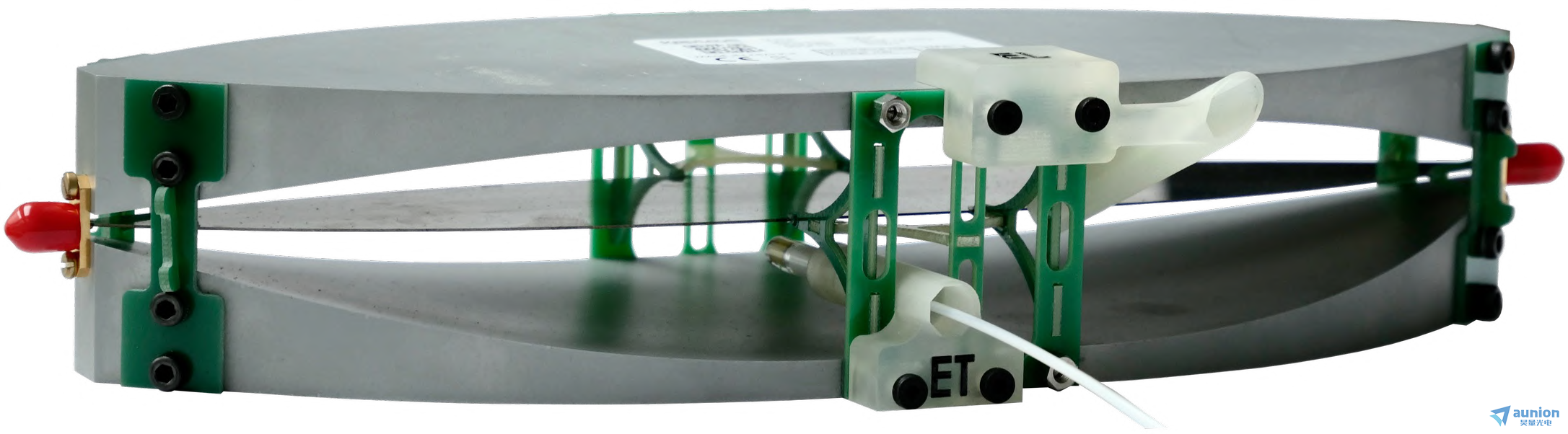

| 图 4带探头及支架前视图
|
| 项目 | 参数 | 蕞小值 | 典型值 | 单位 |
| 输入功率 | 44 | dBm | ||
| 温度 | 工作温度（Operating） | 15 | 30 | ℃ |
| 存储温度（Storage） | 5 | 50 | ℃ | |
| 压力 | 690 | 2000 | hPa | |
| 相对湿度 | 无冷凝（Non-condensing） | 90 | % | |
| RF 连接器 | 耐久性（Durability） | 500 | 次连接（mating） | |
| 存储 | 仅可在原包装箱内，并置于清洁、干燥环境中存放 | |||
| 清洁 | 对于电磁场应用单元（连接器和隔板除外） ：使用清水与浓度＜20%的异丙醇混合液润湿的软布进行清洁。 对于 SMA 连接器和隔板：使用异丙醇清洁，并使用空气除尘器吹干。 |
兼容设备与附件

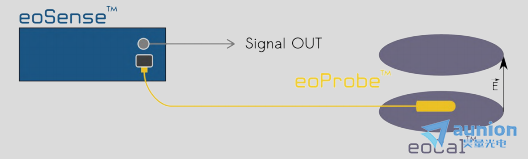

| 设备 | 用途 | 示意图 |
EM 场探头 OE 转换器 | 用于空气环境中的探头 校准所需配置 |  |
硬件选项定制与附件
| 应用领域 | 测量需求 | 选项及附件 |
| 全部 | 绝对横向电场强度测量 | 横向电场探头支架 -T-HLD |
| 绝对纵向电场强度测量 | 纵向电场探头支架 -L-HLD | |
| 绝对磁场强度测量 | 磁场探头支架-H-HLD |
| 校准方式 | 配置要求 | 主要特点 |
| 横向电场探头校准 | 横向探头支架 | 用于横向 E-field 探头绝对场强校准 |
| 纵向电场探头校准 | 纵向探头支架 | 用于纵向 E-field 探头绝对场强校准 |
| 纵向磁场探头校准 | H-field 探头支架 | 用于 H-field 探头绝对场强校准 |
| EMF 暴露测试 | DUT 放置于中央静区 | 在均匀电磁场环境下研究被测对象响应 |
配合横向探头支架，可直接建立输入射频功率与静区电场强度之间的对应关系，实现横向电场探头校准。
配合纵向探头支架，在规定安装角度下完成纵向电场探头的绝对场强校准。
同一套 TEM Cell 同样支持纵向磁场探头校准，实现 E 场和 H 场探头的一体化校准应用。
除探头校准外，eoCal™ 还可作为宽带电磁场加载平台，将 DUT（被测对象）放置于 TEM Cell 中央静区，即可研究其在不同频率和场强下的电磁响应。
适用对象包括：
小型电子板卡
电子器件
生物细胞
生物组织
其他需要进行 EMF 暴露研究的样品
特别适合科研实验、电磁生物学以及小型电子系统 EMC 研究。
| 测试需求 | 可选附件 |
| 横向 E-field 绝对场强测量 | T-HLD 横向电场探头支架 |
| 纵向 E-field 绝对场强测量 | L-HLD 纵向电场探头支架 |
| H-field 绝对场强测量 | H-HLD 磁场探头支架 |
可根据探头方向和测试类型灵活配置。
宽频校准 · E/H 场兼容 · 均匀场区 · 低 VSWR · 50 Ω 标准接口
eoCal™ 将宽带 TEM Cell、高阶模式抑制以及灵活的探头安装方案结合，可用于从 DC 到 GHz 频段的电磁场探头校准和 EMF 暴露测试。
对于需要进行电场传感器校准、磁场探头校准、EMC 预测试、生物电磁场暴露及剂量学研究的实验室和科研机构，eoCal™ 可提供紧凑、灵活的电磁场加载与校准解决方案。
标准型号：
eoCal LK
可选配置：
T-HLD：横向电场探头支架
L-HLD：纵向电场探头支架
H-HLD：磁场探头支架
可根据探头类型、测量方向、测试频率及应用场景选择对应配置。
欢迎联系我们获取产品选型、技术参数及定制测试方案。
产品详细信息可联系我们或下载数据资料！
