高功率动态光束调制激光器
具有动态光束整形功能,可实现对锁孔和熔池的控制。
Civan 的动态光束激光器 (DBL) 允许制造商根据应用情况快速调整焊接工艺。它能够以 MHz 的速度控制光束形状、光束顺序、形状频率和焦深,而无需任何移动部件。Civan 的颠覆性 DBL 技术有助于快速优化工艺,消除不必要的焊接缺陷,如气孔、裂纹和驼峰。动态光束激光器不仅能提高接合质量,还能增加功率、提高进给速度,更高效地生产由不同材料制成的复杂新产品。
多种光斑形状
用软件创建自定义光斑形状,设计任意光束形状。使用我们简单易用的软件创建您自己的光束轮廓,几分钟内构建新的光束形状并上传到激光器。使用多种光束形状,创建静态和动态运动相结合的复杂形状,实现对熔池的控制。
形状变化频率
控制光束频率。光束形状由光束的快速摆动产生,频率可高达 50MHz。
焦点转向
快速聚焦转向。通过调节聚焦深度,可轻松模拟拼图效果,特别适用于对裂纹敏感的材料。
动态光束激光器背后的技术理论:
相干光束组合:
对单一种子信号进行并行放大可实现相干重组,使输出功率达到串联放大器无法达到的程度。
光学相控阵:
单独调节二维输出阵列的相位是任意光束整形、实时光束校正、聚焦转向和其他一系列性能背后的核心因素。

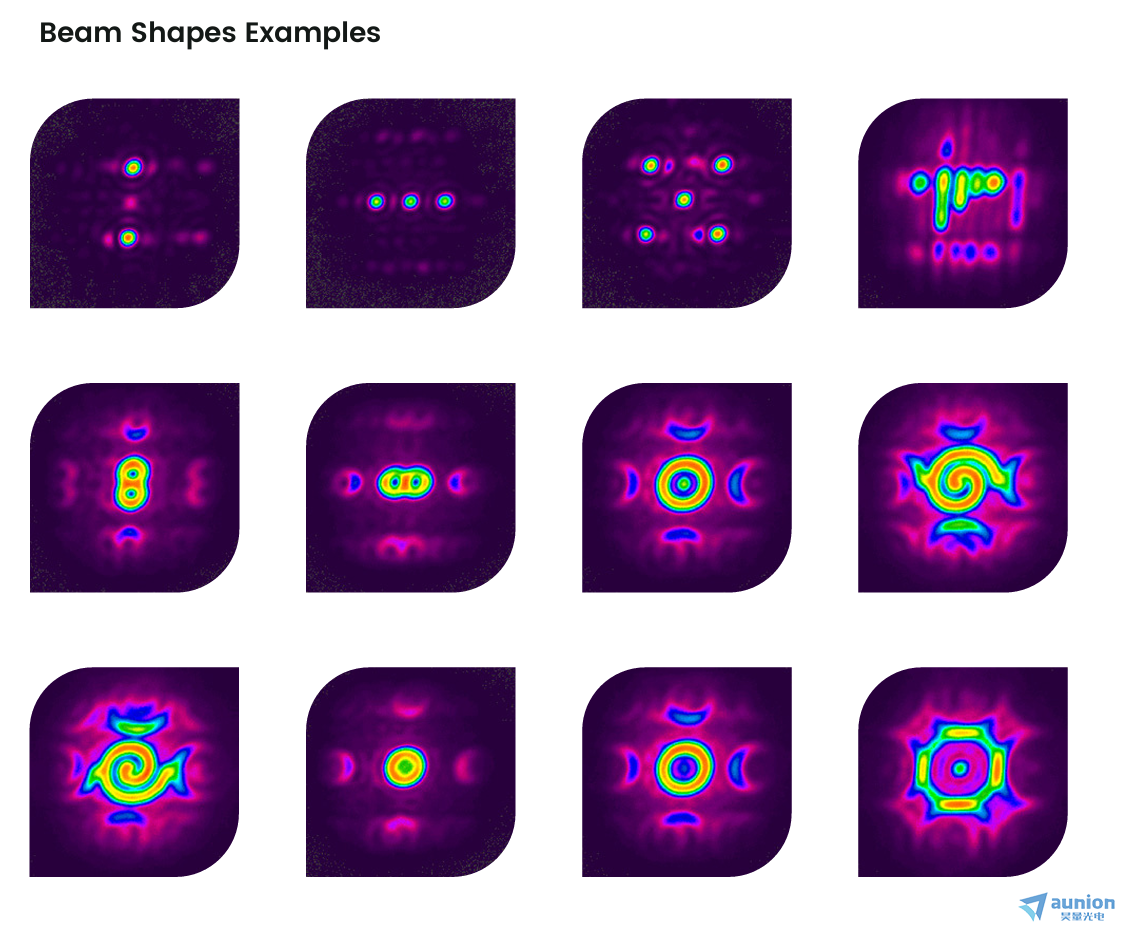

动态光束形貌
激光器型号参数
参数 | DBL 7kW | DBL 14kW | DBL 28kW |
模式: | 连续/调制 | 连续/调制 | 连续/调制 |
功率: | 7KW | 14KW | 28KW |
功率调整: | 10%-100% | 10%-100% | 10%-100% |
偏振方向: | 圆偏 | 圆偏 | 圆偏 |
波长: | 1064±1nm | 1064±1nm | 1064±1nm |
输出光斑: | 自由空间准直光束 | 自由空间准直光束 | 自由空间准直光束 |
形状: | 圆形 | 圆形 | 圆形 |
应用:
金属增材制造
电动汽车电池冷却板焊接
动态光束激光器以 >25 m/min 的进给速度焊接电池冷却板,无缺陷。
动态光束整形激光器在冷却板焊接应用中具有以下优势:
更快的生产速度:进料速度 > 25 m/min。
兼容性:Al 3xxx、5xxx 和 6xxx 合金。
降低成本,减少 CO2 排放。
宽焊缝。
良好的穿透深度。
坚固、无泄漏的焊缝。

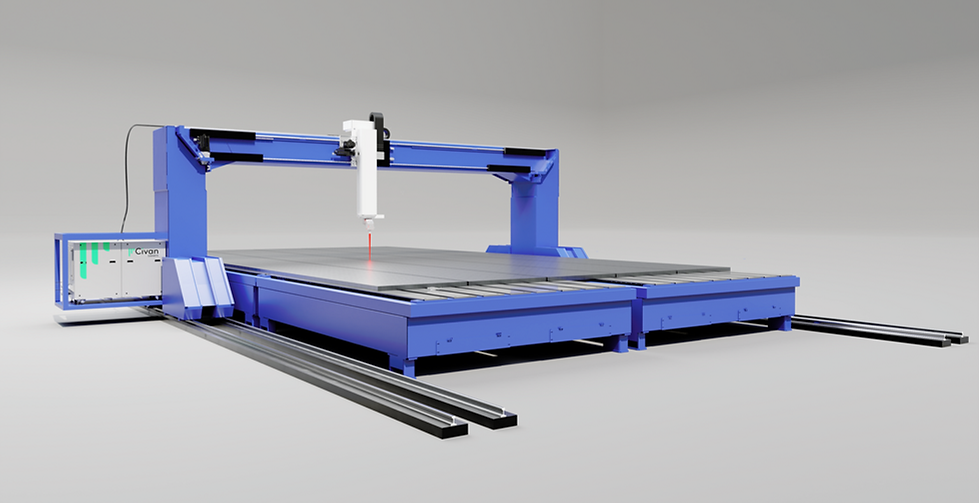

厚金属焊接
厚金属焊接应用常见的方法是: 气体保护金属电弧焊 (GMAW),但它需要多次通过并且劳动力和生产成本高,埋弧焊 (SAW) 具有较高的沉积速率,但需要使用助焊剂以及每层后助焊剂的加热和抽真空。GMA 激光混合焊接通常具有约 15 毫米的单道熔深。此外,工件准备是所有焊接方法的关键步骤,耗材成本高,占地面积要求大,以及有害的焊接废水。
Civan 的动态光束激光技术只需要铣削即可拉直要焊接的表面,并且具有较低的热输入,从而减少了材料变形和热影响区的大小。从而加快面板焊接速度,降低人工和生产成本,使其成为制造商焊接 25-70 毫米厚金属的更有效解决方案。

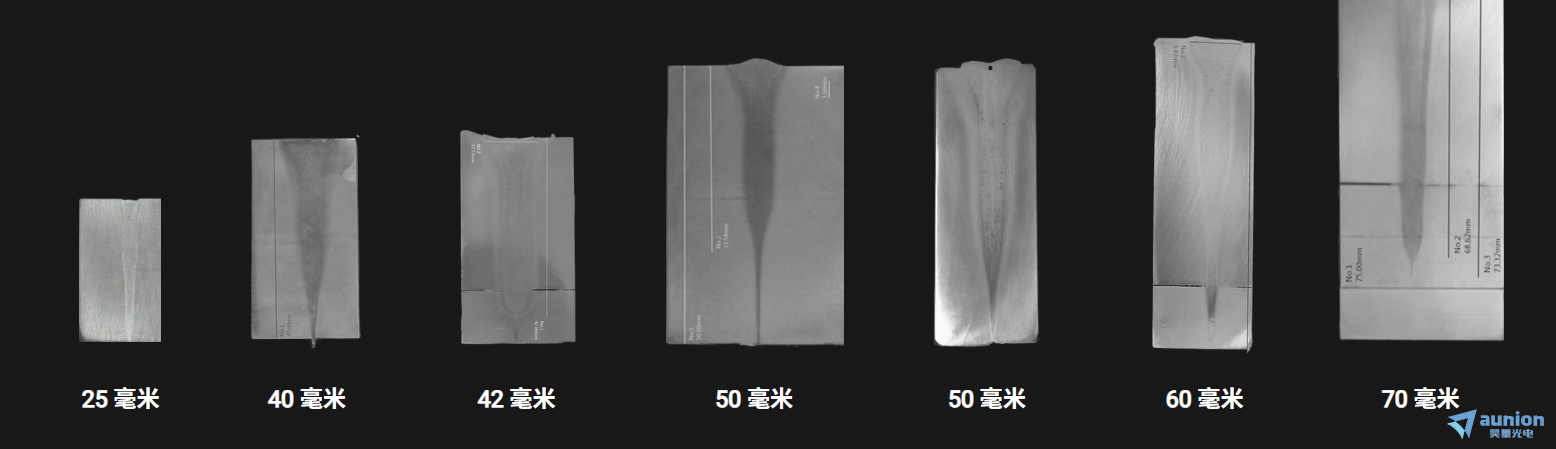

Civan的动态光束激光器可一次性焊接70mm的厚金属。
Civan 的动态光束整形激光器在深熔焊接应用中具有以下优势:
更快的生产速度。
减少热影响区。
降低成本。
减少 CO2 排放。
产品标签:高功率激光器,连续激光器,高功率连续激光器,动态光束激光器,光束整形激光器,动态光束,光束整形
