5×5 InGaAs 离散放大光子探测器阵列 (DAPD)

  • 5×5 InGaAs 离散放大光子探测器阵列 (DAPD)
  • 5×5 InGaAs 离散放大光子探测器阵列 (DAPD)
  • 5×5 InGaAs 离散放大光子探测器阵列 (DAPD)
5x5近红外光电探测器可实现近红外光谱响应,950nm至1650nm,专为3D激光雷达应用而设计。

所属类别:冷原子 | 量子光学产品 » 单光子探测器 | 计数器

所属品牌:昊量光电

产品负责人:

姓名:李工(Lucas)

电话:131 6719 0195(微信同号)

邮箱:chenyang-li@auniontech.com

5×5阵列,950~1650nm,具有温度稳定功能的近红外离散放大光子探测器阵列


近红外离散放大光子探测器阵列(DAPD:Discrete Amplification photon detector)5×5阵列近红外探测器,具有温度稳定功能。DAPD 1550系列5x5近红外光电探测器可实现近红外光谱响应,950nm至1650nm、高速自淬火近红外铟镓砷探测器5x5 Array,专为3D激光雷达应用而设计。DAPD NIR 5x5 Array探测器利用了突破性离散放大方法,该方法使用多通道放大和单片集成负反馈雪崩机制来放大低电平电信号。离散放大技术具有内部放大功能,可提供非常高的增益(约100,000),这与非常低的过量噪声系数(低于1.05)和快速响应(上升时间快于0.6ns)相结合。这些特性使NIR阵列式光电探测器DAPD能够检测单光子,并优化极弱光水平的检测。

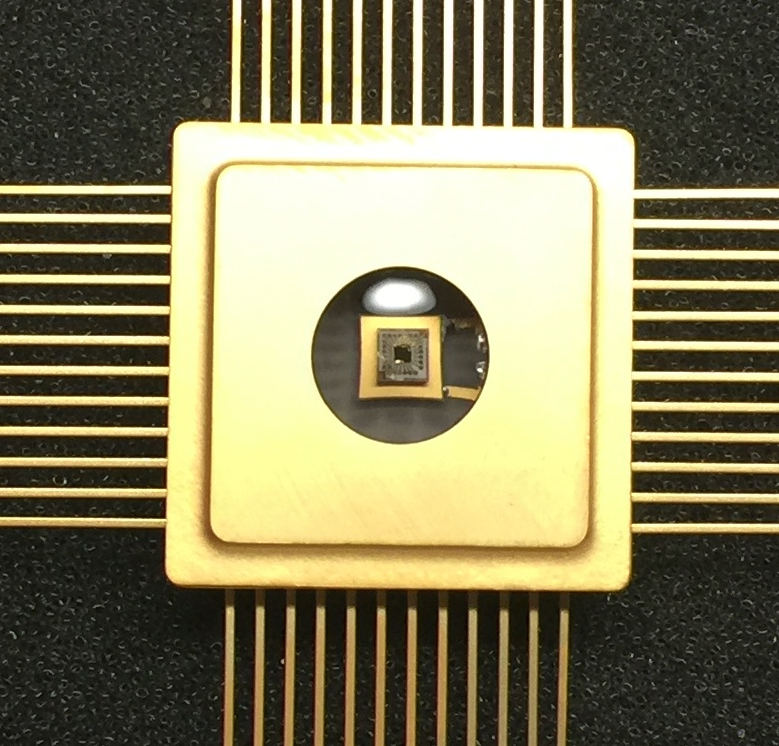

离散放大InGaAs光子探测器阵列采用KOVAR材料制成的密封包装,其中包括一个低功率两级热电冷却器(TEC)和一个热敏电阻。该包装允许DAPD探测器在宽环境温度范围内工作,同时使1550系列5x5探测器芯片阵列保持在-50°C的工作温度。



近红外铟镓砷探测器阵列的主要特点:

  • 5×5阵列近红外探测器采用In0.47Ga0.53As吸收器设计,可在950nm至1650nm的宽波长范围内工作

  • 设计用于在各种环境温度下运行,其中使用低功率两级热电冷却器冷却阵列温度

  • 针对0.1ns至20ns激光雷达脉冲检测的定制设计,具有高达50MHz的高重复频率

  •    NIR InGaAs光子探测器阵列具有好的的偏置电压稳定性

  •    每光子约75,000电子的高增益,足够高以允许50Ω射频前置放大器;无需进行跨阻抗匹配

  •    低噪声因子


NIR阵列式光电探测器主要应用:

       1550系列5x5近红外光电探测器系列设计用于激光雷达系统、三维激光雷达成像和环境监测应用。该NIR InGaAs光子探测器阵列针对0.5ns至20ns的激光脉冲长度进行了优化。25个探测器中的每个探测器都分别连接到封装中的专用引脚,在封装的四面都有公共阴极连接。能够连接到25个像素中的任何一个提供了多个级别的灵活性。例如,离散放大InGaAs光子探测器阵列可以连接成四分之一配置或作为单个宽面积探测器。

NIR InGaAs探测器阵列作为50Ω系统的电子放大提供了额外的设计功能灵活性,使用现成的50Ω电子放大。阵列设计为在脉冲检测模式下以恒定偏置运行,以连续模式运行,进一步降低了电气系统设计的复杂性,并提供了许多选项来将DAPD探测器阵列系统与模拟到数字采样系统、帧抓取器等进行集成。



近红外探测器阵列的规格:


注:下表的数据规格均是在封装环境温度为-45°C时得出的


参数

DAPDNIR 5x5 Array 1550 series 100 µm Pitch

单位

有效区域尺寸

500 by 500

µm2

有效区域单像素

90 by 90

µm2

像素数

25

-

光子检测效率@1064nm (PDE)1

15

%

光谱响应范围(λ)

950-1650

nm

单光电子增益 (M)

1x105

-

过量噪声系数

1.05

-

暗计数率(单像素)

4

MHZ

工作偏置

50-70

V

上升时间(10%- 90%)

600

ps

单放大通道恢复时间(-35℃时)

50

ns

绝对额定值

损伤阈值

0.5

nJ

工作电流(反向偏置)

50

μA

工作电压

-(Vop+4)2

V

(1)光子检测效率包括后脉冲。

(2)灵敏度的工作偏置Vop在出厂前测试后提供。
