高速InGaAs光电二极管-FD80系列
fermionics是一家独立的InGaAs光电二极管制造商，用于光通信、测试仪器、传感等应用。在费米公司，我们专注于质量、及时交付和客户设计要求，致力于满足多样化客户群的需求。该公司于1991年在加利福尼亚州成立并注册成立。
Fermionics FD80 系列为 80 μm 有源区 InGaAs PIN 光电二极管，面向 1310/1550 nm 高速通信与测试，以低电容、低暗电流、亚纳秒响应与多样封装为核心，适合 ROSA、高速光模块与仪器接收端。

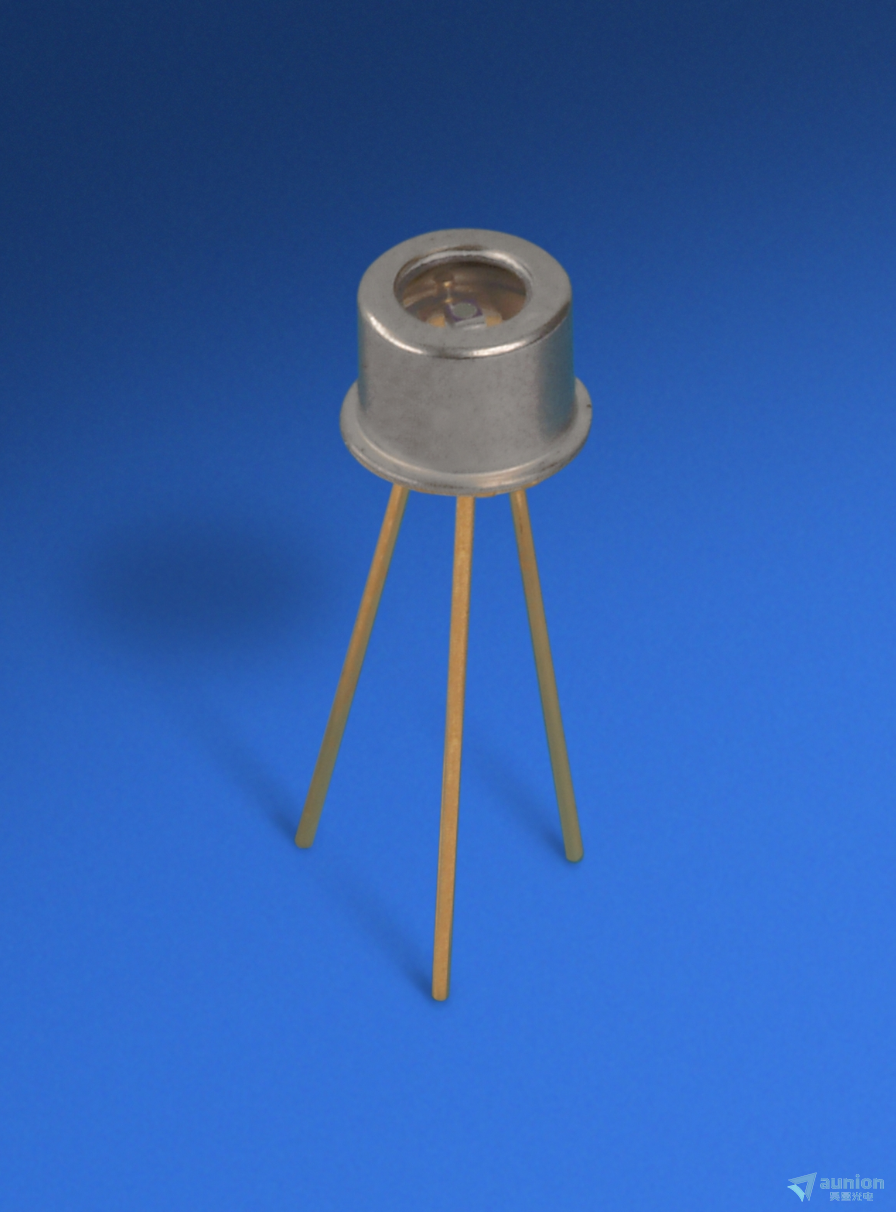

（FD80W图片）
高速InGaAs光电二极管FD-80系列核心原理与结构：
平面钝化 PIN，宽带隙窗口与吸收层匹配近红外，降低表面复合与暗电流。
反向偏置下耗尽层吸收光子，产生光电流；低电容（0.4–0.75 pF）支撑 GHz 带宽。
仅在零光程差附近形成高对比度条纹；光程差增大则条纹迅速衰减。
响应 900–2600 nm，典型 1300/1550 nm；3 dB 带宽由负载与结电容决定。
高速InGaAs光电二极管FD-80系列性能优势：
高速低噪声：0.4–0.75 pF，暗电流 0.1–1 nA，适合 25G/40G/100G 接收端。
高耦合效率：球透镜 / 聚焦镜封装提升自由空间 / 光纤耦合，降低系统灵敏度要求。
低回损可选：尾纤端面斜切（如 8°），回损≥40 dB，减少系统反射噪声。
灵活集成：TO、陶瓷衬底、表面贴装、FC/SC/ST，适配原型到量产。
工业可靠：-40 至 + 85 °C，高稳定性，适合户外与数据中心。
高速InGaAs光电二极管FD-80系列应用场景：
高速光通信：10G/25G/40G/100G ROSA、光模块接收端，1310/1550 nm 链路。
测试仪器：误码仪、光示波器、光谱分析仪接收端，低噪声与高速响应。
数据中心 / 城域网：高速光互连，FC/SC/ST 封装适配不同接口。
传感与医疗：近红外光谱、光纤传感，宽波长与低暗电流。
高速InGaAs光电二极管FD-80系列选型建议：
高速通信：选 FD80FC/FCB/S8-Fx，尾纤 / FC 耦合，低回损，适配 ROSA。
测试仪器：FD80W/FD80L，平窗 / 球透镜，易与准直光 / 自由空间系统对接。
高频 PCB：FD80S2/S3，陶瓷衬底，低热阻、低寄生，支持表面贴装。
低回损：指定尾纤端面斜切（如 8°），回损≥40 dB，减少系统抖动。
FD80系列产品类型：
| FD80W | 80微米有源直径InGaAs光电二极管安装在TO18接口上，配有平坦的AR涂层窗口 |
| FD80L | 80微米有源直径InGaAs光电二极管安装在TO46头段，带球形透镜 |
| FD80S2 | 80微米有源直径InGaAs光电二极管安装在S2型氧化铝陶瓷子支架上 |
| FD80S3 | 80微米活性直径InGaAs光电二极管安装在S3型氧化铝陶瓷子支架上 |
| FD80FC | 80微米有源直径InGaAs光电二极管，置于TO46接口，带对焦镜头，对齐于带2孔法兰的FC连接器插座内 |
| FD80FCB | 80微米有源直径InGaAs光电二极管，置于TO46插头，带对焦镜头，校准于PCB/面板安装的FC连接器插座中 |
| FD80SC | 80微米有源直径InGaAs光电二极管，置于TO46接口，带对焦镜头，并对齐于PCB/面板式SC连接器插座中 |
| FD80ST | 80微米主动直径InGaAs光电二极管，置于TO46接口及对焦镜头，并对准于Radiall ST插座 |
| FD80S8-F-（光纤类型/连接器） | 80微米活性直径InGaAs光电二极管，安装在水平安装的S8陶瓷封装尾线组件上。可选定制光纤和连接器终端。 |
| FD80S8-F8-（光纤类型/连接器） | 80微米活性直径InGaAs光电二极管，安装在水平安装的S8陶瓷封装尾线组件上。内部纤维尖端抛光角度为8°，以实现低背反射。提供定制单模光纤和连接器终端。 |
| FD80F-（光纤类型/连接器） | TO46轴向封装尾线组件中的80微米活性直径InGaAs光电二极管。可选定制光纤和连接器终端。 |
| FD80F8-（光纤类型/连接器） | TO46轴向封装尾线组件中的80微米活性直径InGaAs光电二极管。内部纤维尖端抛光角度为8°，以实现低背反射。提供定制单模光纤和连接器终端。 |
FD80 芯片系列规格表：
| ABSOLUTE MAXIMUM RATINGS (T=25°C) | ||
| PARAMETER | RATING | UNITS |
| Storage Temperature | - 40 to +100 | ℃ |
| Operating Temperature | - 40 to +85 | ℃ |
| Forward Current | 5 | mA |
| Reverse Current | 0.5 | mA |
| Reverse Voltage | 30 | V |
| Optical and Electrical Characteristics (T = 25°C) | |||||
| Parameter | Test Conditions | Min | Typ | Max | Units |
| Responsivity(R) | λ = 1300 nm λ = 1550 nm | 0.80 0.85 | 0.85 0.90 | A/W | |
| dark current(Id) | Vr = 5V | 0.1 | 1 | nA | |
| Rise / Fall Time(Tr / Tf) | Vr = 5V | 0.15 | 0.5 | ns | |
| Capacitance(C) | Vr = 5V | 0.4 | 0.75 | pF | |
更多详情，欢迎直接联系昊量光电！
