LNA10 示波器前置放大器

产品简介：

LNA10 是一款低噪声示波器前置放大器，主要用于在示波器上观察亚微伏级低频小信号。对于普通示波器而言，垂直灵敏度通常只能达到约 1 mV/div，而 LNA10 可通过低噪声放大和带宽限制滤波，帮助用户更清晰地读取微弱电压变化，适用于电气工程、科研实验、传感器测试、低频弱信号测量等应用场景。

LNA10 采用模拟真差分输入设计，并配备单级点模拟低通滤波输出。滤波频率可在 1 Hz 至 1 MHz 范围内调节，用户可根据测试需求降低带宽，从而有效抑制噪声、提升小信号测量效果。对于 f > 100 Hz 的输入参考 RMS 噪声频谱，LNA10 可低至 4 nV/√Hz 或更低；即使在 1000x 增益下，也适合观测 100 Hz 至 1000 Hz 范围内的小信号。

在低频小信号测量中，信号本身幅度较低，普通示波器往往难以直接观察到稳定清晰的波形。LNA10 通过低噪声放大、可选增益和可调滤波功能，可显著提升示波器对微弱信号的观测能力，是低噪声测量和精密电子测试中的重要前端设备。

主要特征：

• 低噪声示波器前置放大器，适合亚微伏级低频小信号观测。

• 采用模拟真差分输入，有助于提升弱信号测量稳定性。

• 支持 10x、100x、1000x 三档增益选择。

• 差分输入模式下 CMRR > 90 dB，增益精度为 ±1%。

• 输出端带有单级点低通滤波器，滤波频率可在 1 Hz 至 1 MHz 范围内调节。

• 支持 DC / AC 耦合输入选择，满足不同测试需求。

• AC 模式下通过约 0.3 Hz 的一阶高通滤波器。

• 提供偏移调整功能，相当于输入端 ±1 mV。

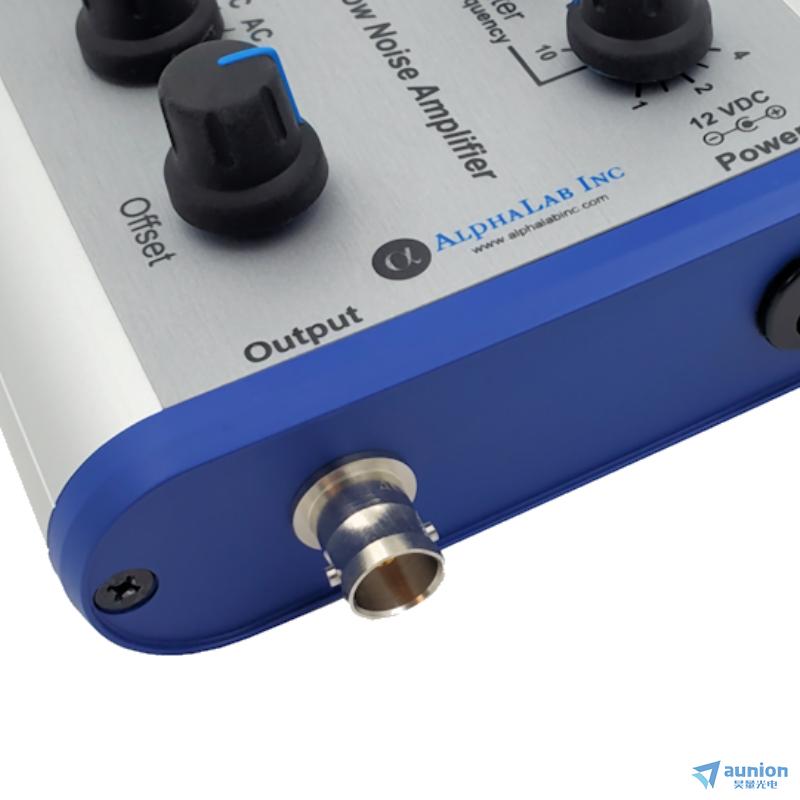

• BNC 输出接口可连接单通道示波器，也可连接数据记录器、电压表等电压读取设备。

• 输出阻抗为 470 Ω。

• 输入端具备保护能力，可承受 ±5 kV 静电以及 ±30 V 瞬变电压。

• 适用于低频、低噪声、微弱电压信号测试场景。

噪声表现与频率范围：

LNA10 在不同频率范围内具有较低的输入参考噪声，适合用于低频小信号放大和精密电压测量。

功能结构说明：

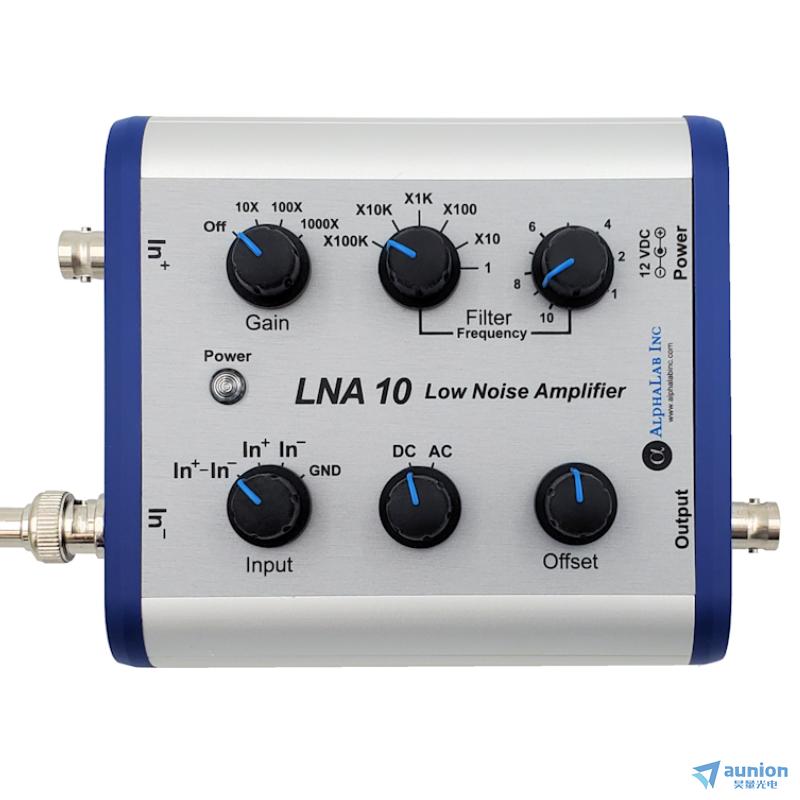

LNA10 前面板集成增益调节、滤波频率调节、输入选择、DC/AC 耦合选择、偏移调整、电源指示和 BNC 输出接口。用户可根据测试信号幅度和频率范围，选择合适的增益档位与滤波带宽，使示波器能够更稳定、更清晰地显示低电平信号。

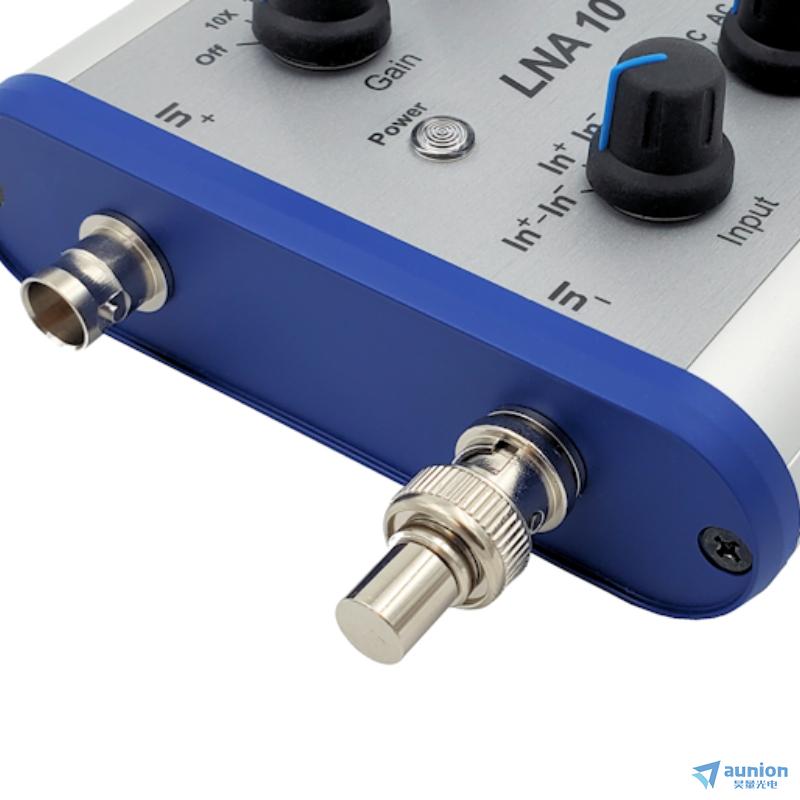

产品支持正输入、负输入、差分输入以及参考地选择，可满足不同电路测试和传感器信号测量需求。BNC 输出端可直接连接示波器，也可用于连接数据记录器、电压表或其他电压读取设备，便于构建低噪声信号测量系统。

产品应用场景：

LNA10 示波器前置放大器适用于弱信号测量、微弱电压检测、低噪声信号测试、低频小信号观察、传感器信号放大、电路研发调试、科研实验测量、模拟电路测试、噪声分析、电源噪声测试、低电平脉冲信号检测、数据采集前端、精密电压测量等应用场景。

在普通示波器无法直接清晰显示低幅度信号时，LNA10 可作为前置放大模块使用，通过低噪声放大和带宽限制滤波，帮助用户捕捉更微弱、更稳定的信号变化。

典型应用包括：

• 示波器低电平信号放大

• 亚微伏级弱信号观测

• 传感器输出信号测试

• 低频电压信号测量

• 电源纹波与噪声测试

• 精密模拟电路调试

• 科研实验室弱信号采集

• 电路板信号检测

• 数据采集系统前端放大

• 噪声分析与低噪声测试

问答小贴士：

1. LNA10 主要用来做什么？
   LNA10 主要用于示波器前端信号放大，可帮助用户观察亚微伏级低频小信号，适合弱信号测量、传感器信号测试和低噪声电压测量等场景。

2. 普通示波器为什么需要搭配 LNA10？
   普通示波器的垂直灵敏度通常有限，对于微弱低频信号难以直接清晰显示。LNA10 可通过低噪声放大和带宽限制滤波，提高示波器对小信号的观察能力。

3. LNA10 支持哪些增益？
   LNA10 支持 10x、100x 和 1000x 三档增益选择，用户可根据输入信号幅度选择合适的放大倍数。

4. LNA10 是否支持滤波调节？
   支持。LNA10 输出端带有单级点低通滤波器，滤波频率可在 1 Hz 至 1 MHz 范围内调节，便于根据测试需求降低带宽、减少噪声干扰。

5. LNA10 可以连接哪些设备？
   LNA10 通过 BNC 输出接口连接单通道示波器，也可连接数据记录器、电压表或其他电压读取设备。

6. LNA10 适合哪些测试环境？
   LNA10 适合实验室电子测试、科研测量、低噪声信号分析、传感器信号采集、电路研发调试等需要观察微弱信号的场景。

选型建议：

如需在示波器上观察亚微伏级、低频、低噪声小信号，可选择 LNA10 示波器前置放大器。

如需进行传感器信号放大、低频电压检测、低噪声模拟电路测试、电源噪声分析或科研级弱信号采集，LNA10 可作为示波器前端放大与滤波模块使用。

LNA10 通过低噪声放大、真差分输入、可选增益和可调低通滤波功能，可为用户提供稳定、清晰、可靠的弱信号测量方案。
