汽车测试示波器ATS610004D-XMSG
这款强大的 USB 3.0 超高速汽车示波器结合了高达 1 GSa/s 的快速采样速度，同时具备 12、14 和 16 位的高分辨率以及 64 M 点的大容量存储空间，所有四个通道均可使用。此外，该汽车示波器还支持高达 200 MSa/s 的连续流式测量。
汽车测试系统 ATS610004D-XMSG 配备了每个通道的可靠连接测试功能以及电阻测量功能。
此外，汽车测试仪 ATS610004D-XMSG 配备了 SafeGround 功能。通过使用 SafeGround，您可以将汽车测试仪 ATS610004D-XMSG 的差分输入切换为单端输入，并带有接地保护功能。这使得您可以使用标准衰减探头进行测量，并在出现接地短路时保护测试仪。
汽车测试示波器ATS610004D-XMSG关键指标：
14位（0.006%）分辨率（16位增强分辨率）
可采样1个GSa/s
250 MHz 带宽
连续流速可达200 MSa/s
每个通道支持 256 Mpoints 内存
直流垂直精度0.25%，典型精度0.1%
1 ppm 时间基准精度
汽车测试示波器ATS610004D-XMSG产品选型：
| Maximum sampling rate | 8bit | 12bit | 14bit | 16bit |
| measuring one channel | 1GSa/s | 500MSa/s | 100MSa/s | 6.25MSa/s |
| measuring two channels | 500MSa/s | 200MSa/s | 100MSa/s | 6.25MSa/s |
| measuring three or four channels | 200MSa/s | 100MSa/s | 100MSa/s | 6.25MSa/s |
| Maximum streaming rate | 8bit | 12bit | 14bit | 16bit |
| measuring one channel | 200MSa/s | 100MSa/s | 100MSa/s | 6.25MSa/s |
| measuring two channels | 100MSa/s | 50MSa/s | 50MSa/s | 6.25MSa/s |
| measuring three or four channels | 50MSa/s | 25MSa/s | 25MSa/s | 6.25MSa/s |
汽车测试示波器ATS610004D-XMSG的特点：
1.安全测量:

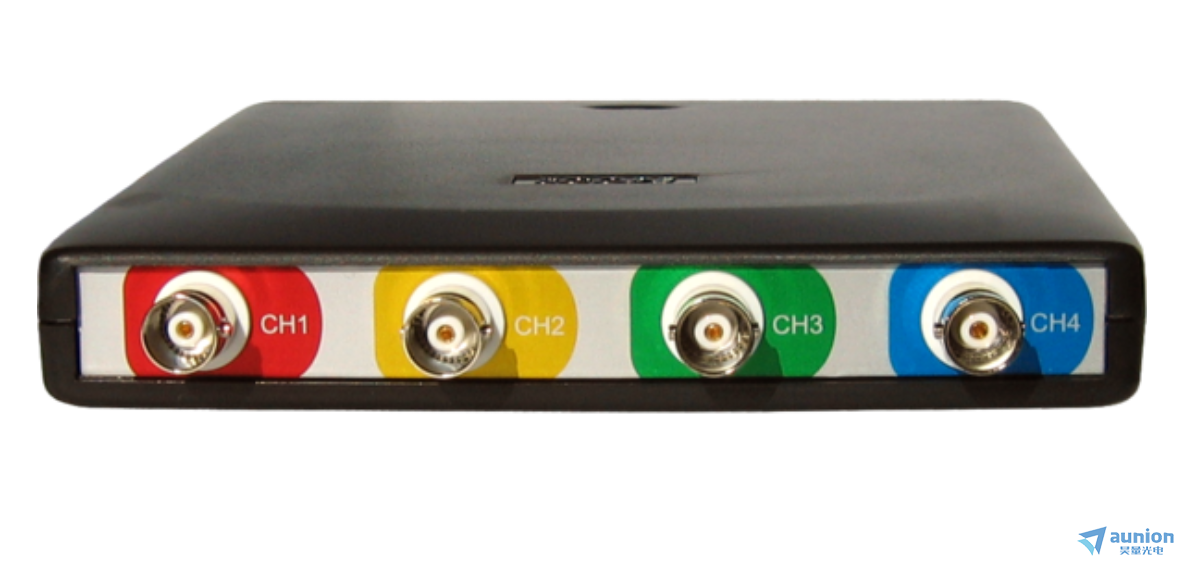

汽车测试仪 ATS610004D-XMSG 是一款具有差分输入功能的四通道汽车示波器。通过差分输入，可以同时测量四个完全无关的信号。再也不会可能通过示波器或通过连接到您的电脑以及汽车的其他设备（例如故障代码扫描仪）来造成短路了。因此，不会存在损坏汽车、示波器或电脑的风险。

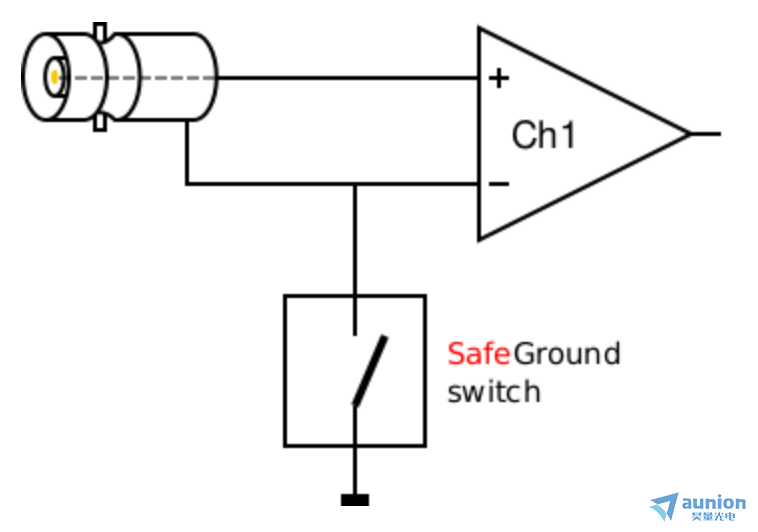

2.带安全接地保护的差分/单端可切换输入:
SafeGround 使用户能够将示波器的输入端既以单端模式使用，又以差分模式使用。当 SafeGround 工作且您不小心错误连接导致短路时，SafeGround 会断开输入通道的接地端，而不会损坏示波器或电脑。因此，您可以直接从差分输入切换到单端输入，而无需担心因短路电流而可能造成的任何损害。众所周知，连接错误很容易发生，但由于 SafeGround 的限制，短路电流会得到控制，因此现在不会有像以前那样奇怪和经济上的不良后果了。
在汽车测试仪 ATS610004D-XMSG 的每个通道上，SafeGround 功能均为默认启用状态。

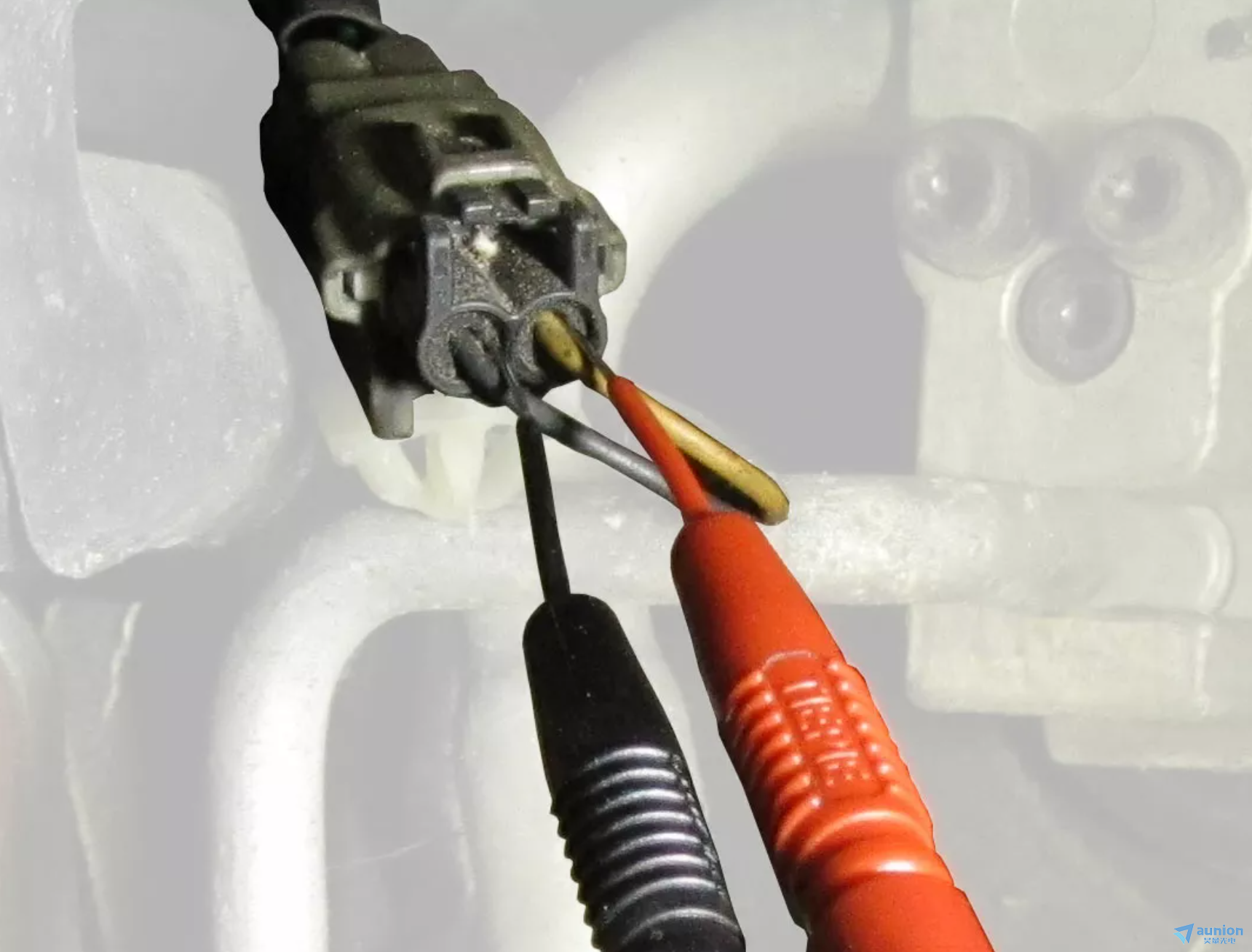

3.确定连接:
汽车测试仪 ATS610004D-XMSG 的“SureConnect 连接测试”功能能立即告知您测试探头或夹子是否确实实现了连接。再也不用担心探头是否无法连接或者根本就没有信号了。
当表面发生氧化且探头无法实现良好电接触时，此功能非常有用。只需启用“SureConnect”，您就能知道是否已经实现接触。此外，在狭小空间内对连接器进行反向探测时，“SureConnect”会立即告知探头是否已接触成功。
SureConnect 功能在汽车测试示波器 ATS610004D-XMSG 的每个通道中均为默认启用状态。
4.电阻测量：
许多汽车传感器都是基于可变电阻器的。使用您的汽车测试示波器 ATS610004D-XMSG 在电阻模式下对其进行测试即可，无需再另外配备一个欧姆表。电阻值可以以数字形式显示，也可以以图表形式显示电阻随时间的变化情况。

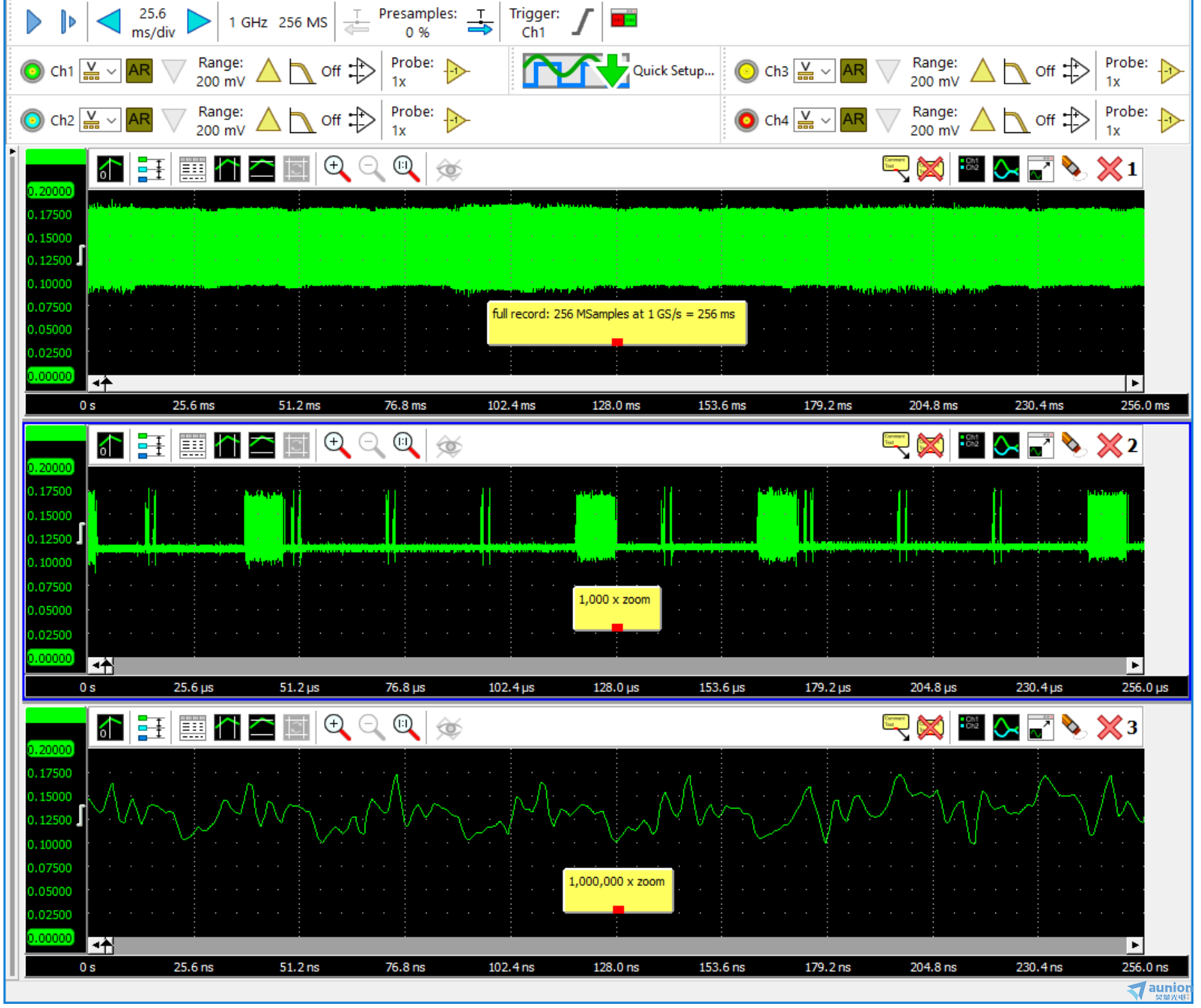

5.大容量内存：
在高采样率下进行测量时，需要较长的记录长度/较大的内存，以便能够在采集缓冲区中完整地记录信号。大多数示波器的内存为 2.5 千点或 100 千点，而汽车测试示波器 ATS610004D-XMSG 每个通道的内存可达 256 兆点，具体取决于所选的分辨率和活动通道的数量。在 14 位分辨率和所有四个通道下，每个通道可用的内存为 32 兆点。这为用户提供了 300 到 100000 倍的内存空间。
大容量内存的一个优点在于：能够精确捕捉一次性快速发生的现象，或者能够一次性测量完整的串行通信信号块。例如，完整的串行通信（如 CAN 总线信号）可以一次性全部记录下来，以便之后进行审查和分析。

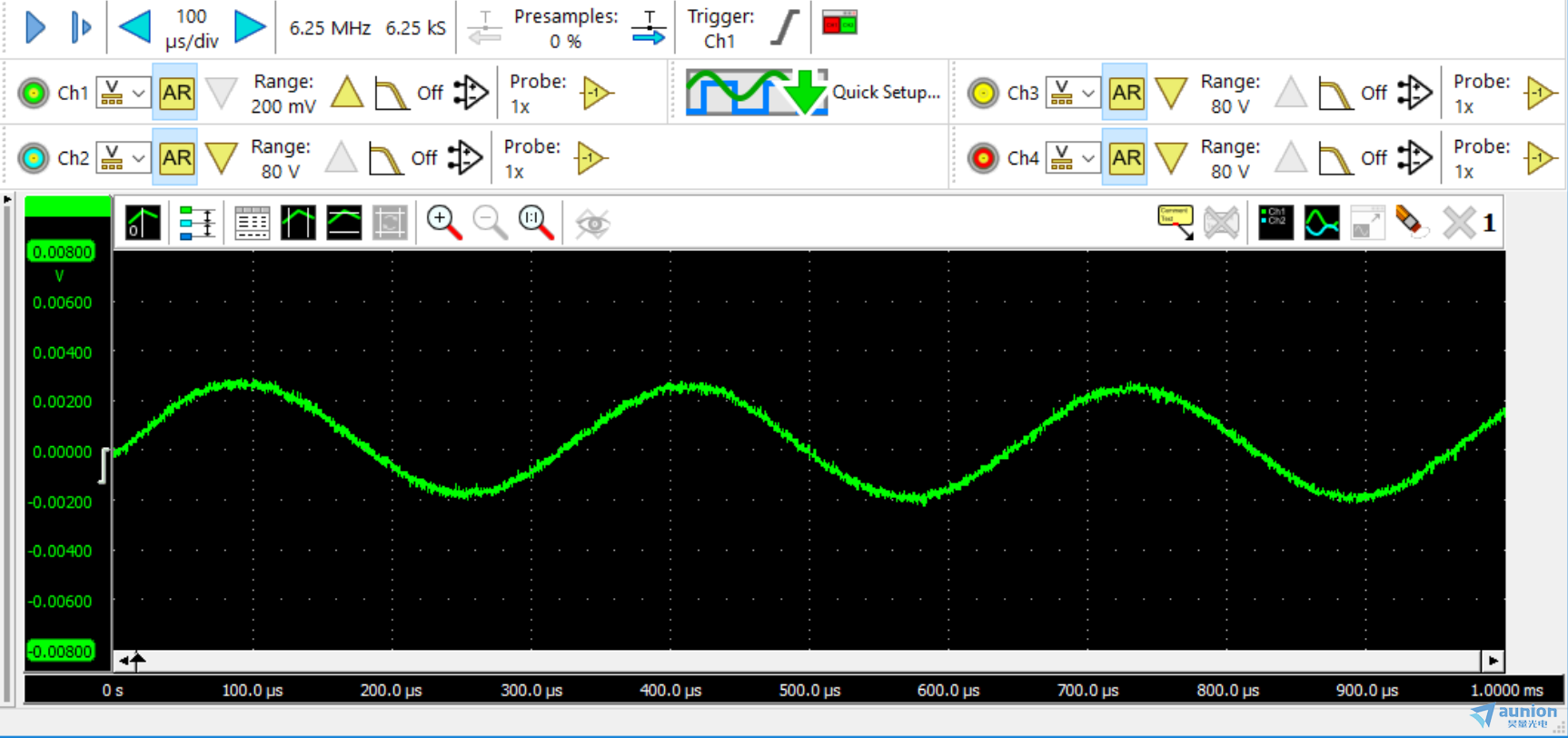

6.高精度：
汽车测试仪 ATS610004D-XMSG 具有 14 位和 16 位的高分辨率。使用该汽车测试仪 ATS610004D-XMSG 测量的信号其分辨率是大多数标准汽车示波器的 256 倍，而大多数标准汽车示波器的分辨率通常仅为 8 位或 9 位。汽车测试仪 ATS610004D-XMSG 的输入电路具有 0.25% 的满量程输入范围精度，而大多数标准汽车示波器的精度为满量程范围的 2 - 3%。这款精密的汽车测试仪。
ATS610004D-XMSG 能够以更高的精度测量信号。
