手持式微波综合测试仪(1MHz～20GHz)

手持式微波综合测试仪(1MHz～20GHz)

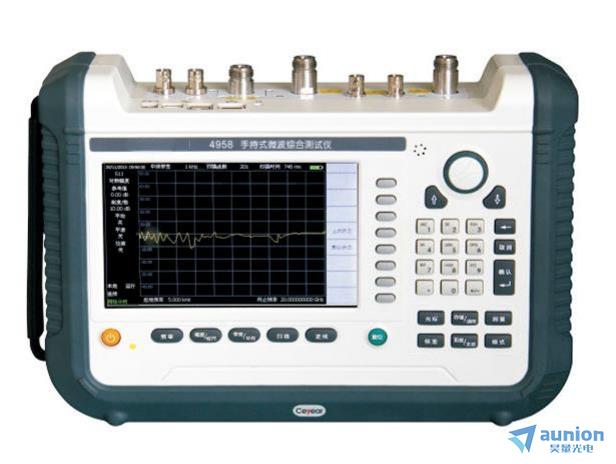

一.手持式微波综合测试仪(1MHz～20GHz)产品简介

      手持式微波综合测试仪测量频率范围可达1MHz～20GHz，集电缆和天线驻波比测试、不连续点故障定位测试、插入损耗和增益测试、频谱分析、功率测量等多种功能于一体，携带方便，机动灵活，可电池供电，非常适用于现场测试。该仪器可广泛应用于电子装备的现场装调、性能测试、日常维护和应急维修测试等各个环节，能够有效提高用户的现场维修保障能力。

二.手持式微波综合测试仪(1MHz～20GHz)主要特点

• 多种测量模式

        天馈线测试模式：用于电缆和天线测试（回波损耗、故障定位等）；

        网络分析模式：用于S参数（S11、S12、S21、S22）测试；

        频谱分析模式：用于频谱分析（通道功率、占用带宽等）；

        功率监测模式：用于功率测量；

        矢量电压测量模式：用于矢量电压测量；

        USB功率测量：用于通过USB接口进行功率测量；

• 高性能


        天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz；

        网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，动态范围80dB～95dB；

        频谱分析频率范围 100kHz～20GHz（可用至 9kHz），边带噪声-105dBc/Hz@1MHz（1GHz 载波）；

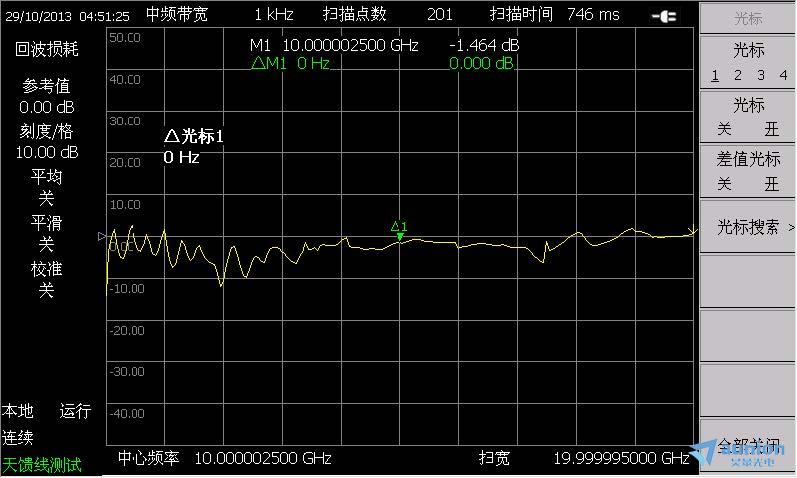

1. 天馈线测试

        手持式微波综合测试仪的天馈线测试频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，可对被测件的电压驻波比、回波损耗、阻抗、电缆损耗等参数进行测量，同时还提供故障点定位功能（DTF），精确定位阻抗失配点。

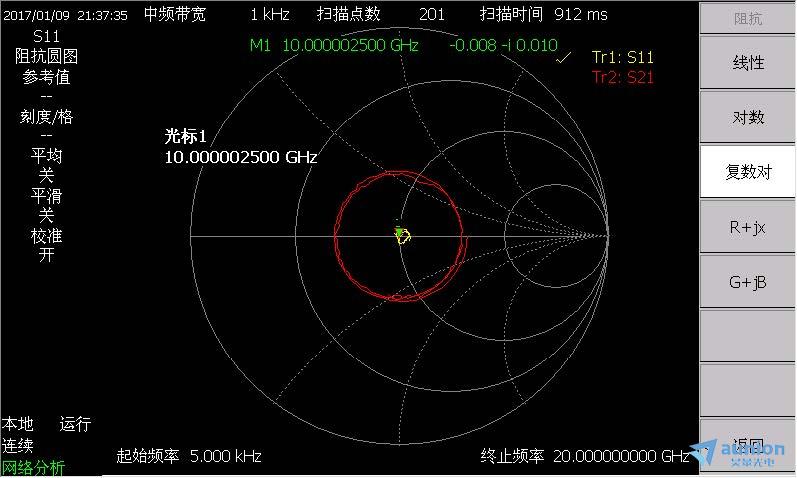

    2.网络分析

        手持式微波综合测试仪的网络分析频率范围1MHz～20GHz（可用至5kHz），频率分辨率10Hz，提供标准全4S 参数矢量网络分析测量能力，可以进行放大器、滤波器、衰减器、双工器等全S 参数测试，内置偏置T 可选外部电压输入或者内部电压源对有源器件进行测试。显示格式包括对数、线性、相位、阻抗、极坐标等。

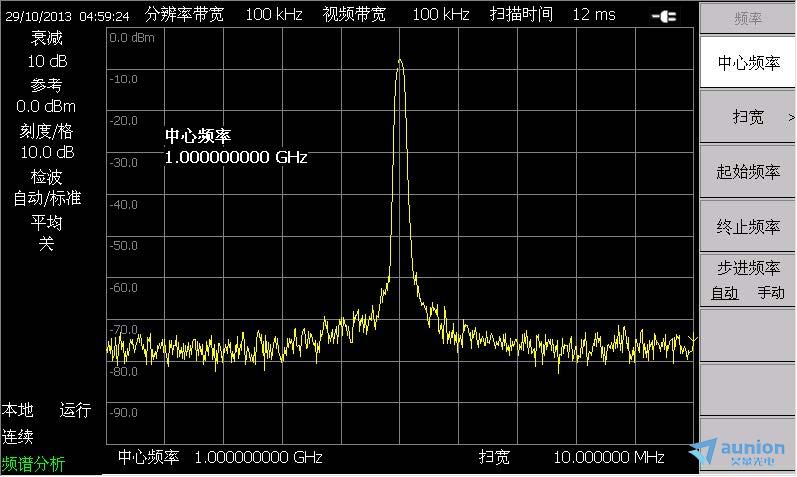

    3.频谱分析

        手持式微波综合测试仪频谱分析频率范围为100kHz～20GHz（可用至9kHz），具有宽频带、高分辨率、高灵敏度、动态范围大等特点，可方便地获得时域测量中不易得到的独特信息，如频谱纯度、信号失真、寄生、交调等各种参数。

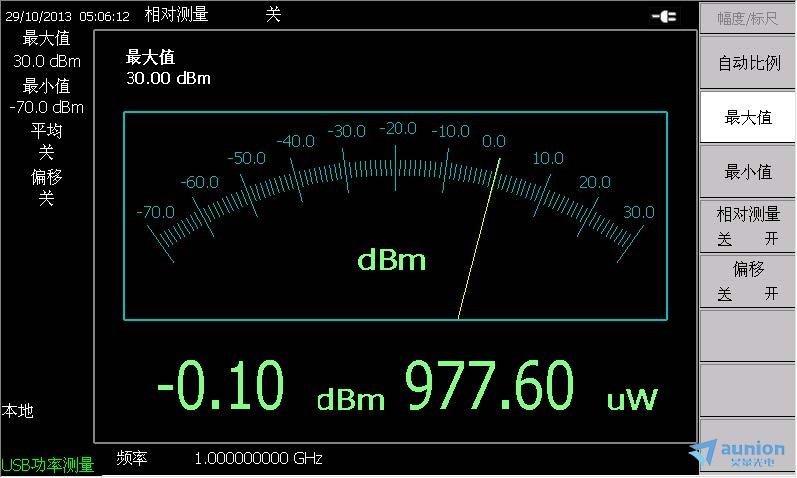

    4.USB 功率测量（选件）

       手持式微波综合测试仪可通过选择8723X 系列USB 连续波功率探头进行功率测量，可以测量频率高达40GHz 的射频/微波信号。

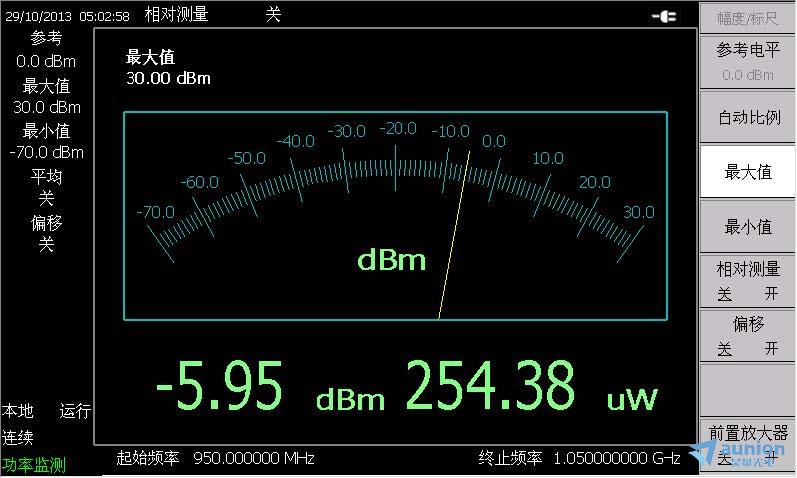

    5.功率监测（选件）

        手持式微波综合测试仪功率检测频率范围为100kHz～20GHz，可通过频谱输入端口对被测信号进行功率测量。

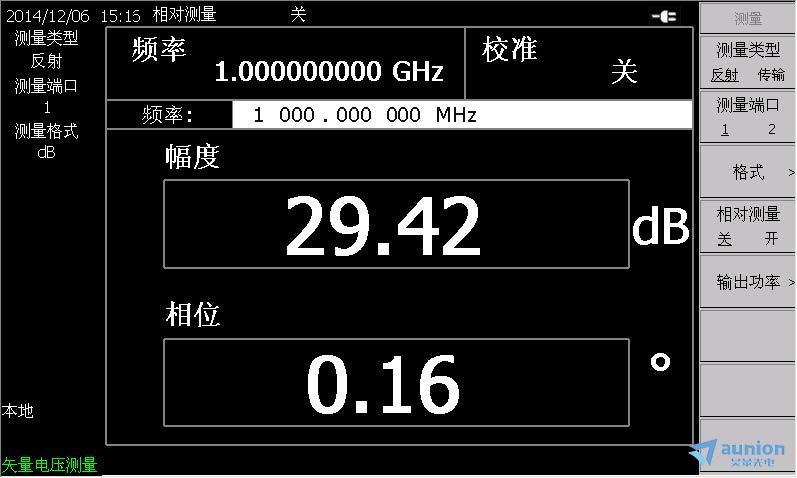

    6.矢量电压测量（选件）

        手持式微波综合测试仪矢量电压测量频率范围为1MHz～20GHz，采用一体化方案代替传统的矢量电压计，可对电缆及其他一些被测件的电长度进行精确测试。

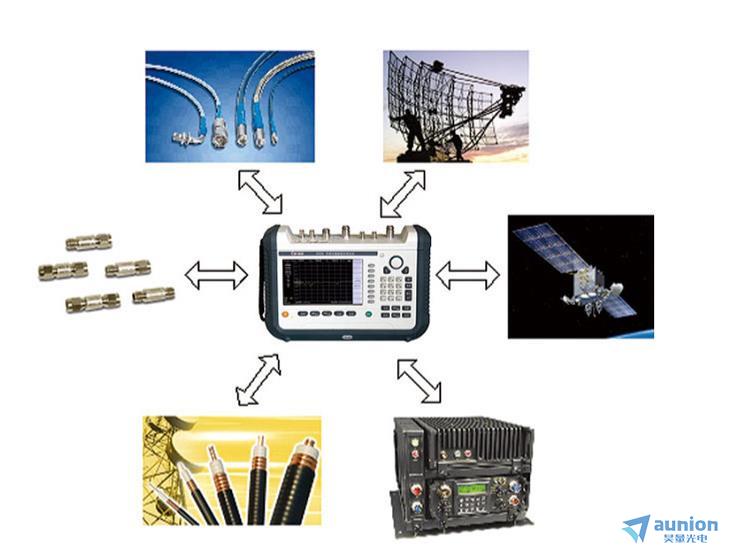

三.手持式微波综合测试仪(1MHz～20GHz)典型应用及示例

1.多领域测试

• 滤波器性能测试

        用于测试滤波器的插入损耗、纹波、带外抑制等指标。

• 时域测量

        利用天馈线测试或者网络分析模式的时域功能，可以对电缆的长度、故障定位等进行测试。

• 通信系统性能测试

         可用于网络散射参数测量。

         可用于各类通信系统的研发过程中，既可对信号发生过程中的各类信号进行精确的频率测试、功率测试、相位噪声测试，也可对各种杂散信号、寄生信号、谐波失真及信号的调制特性进行测试。

• 频谱监测管理

        可对控制范围内空中射频信号进行管理，迅速判别和查找各类干扰信号。比如对电台、广播、通讯设备、机场、基站、敏感区域等进行频谱监测和管理。由于具有音频解调功能，也可用于电台的监听。

• 通信卫星监测

         可用于监测通信卫星的信号频谱质量、功率以及功率控制状态，对干扰信号进行判别与查找，保障通信卫星网安全、可靠、稳定地运行。

• 射频识别（RFID）领域测试

         可用于射频识别系统的询问器传输杂散辐射和场强测试、频率偏差测试、占用带宽测试、轮询和定时测量等。

• 蓝牙领域测试

         可用于蓝牙系统的发信机功率测试、功率谱测试、调制测试、收发信机的杂散辐射测试等。

2.元器件、部件及整机的测试

         可以测量被测件S 参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力，广泛应用于元器件、通信、广播电视等领域。

         可以对电缆、连接器、放大器、滤波器、混频器、衰减器、隔离器、耦合器等元器件或部件进行增益、频率响应、带宽、插损、变频损耗、隔离度、失真等参数的测试。

         可以应用于多种整机和设备的测试，如在信号发生器维修、维护、监测等方面，进行频率、功率、相位噪声、寄生、谐波失真、调制特性等性能指标的测试。

更多详情，欢迎直接联系昊量光电！
