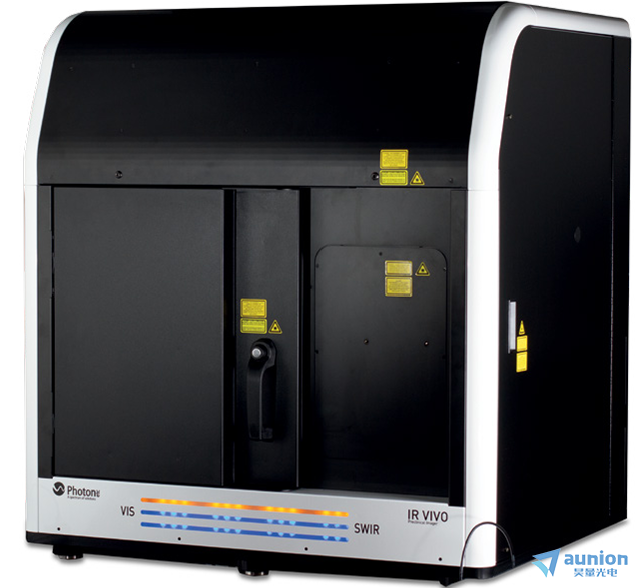

多波段小动物成像系统
实现BLI、NIR-I和NIR-II共同定位
产品简介
SynIRgy 是一款面向生命科学与生物医学研究的科研级多波段小动物活体成像平台，将 生物发光成像（BLI）、近红外一区（NIR-I）与近红外二区（NIR-II）成像集成于同一系统，为肿瘤学、血管与淋巴成像、荧光导航、多通道荧光及活体预临床研究提供更加完整的光学成像解决方案。
不同于局限于单一光谱窗口的成像设备，SynIRgy 将多波段能力融入统一平台：利用 BLI 实现肿瘤等目标的精确定位，结合 NIR-II 获得锐利、高分辨率成像，并通过 NIR-I 扩展成熟荧光染料的应用空间，让研究者能够在同一实验平台上获取更加丰富的活体光学信息。
系统配置 465、520、670、760、808、890 nm 多种激光光源，功率密度可调；可见光区域蕞多支持 12 个发射通道，NIR-II 区域蕞多支持 6 个发射通道。通过不同发射滤光片区分不同波段信号，可开展非重叠光谱的多光谱成像研究。在可见光区域，系统采用 emccd/qcmos 成像方案，VIS 相机焦平面阵列达到 512 × 512 pixels，制冷温度可达 -80°C；在 NIR-I/NIR-II 区域则采用 Alizé™ 1.7 InGaAs 相机，焦平面阵列达到 640 × 512 pixels，制冷可达 -60°C，量子效率在 900–1600 nm 范围内超过 70%，为近红外信号的高效采集提供硬件基础。
SynIRgy 的价值不仅在于“看见”，更在于同时分辨不同生物学信息。同一活体小鼠淋巴与血管解剖结构的多路复用短波红外成像：利用不同 NIR-II 发射带宽，可以分别呈现淋巴管与淋巴结、组织间质信号以及全身血管网络，并进一步跟踪同一模型中的不同解剖与分子信号。
产品特点
多波段成像
SynIRgy 把 bioluminescence（BLI）、 NIR-I 和 NIR-II 放在同一套系统里。同时具备肿瘤的精确定位（BLI）和锐利、高分辨率成像（NIR-II）的优势，并 与NIR-I结合，使得其在BLI过度到NIR-II时拓展成熟荧光染料的应用空间。
低检出噪声
可见光波段采用emccd相机，可冷却至-80℃，近红外波段采用Alizé 1.7 InGaAs相机，有效覆盖 NIR-II波段的同时冷却至-60℃降低噪声。
多激光可选，多发射滤波波段可选
产品配置465/520/670/760/808/890nm 激光器，可见光区域蕞多支持12个滤波通道，近红外区域蕞多支持6个滤波通道，通过不同发射滤光片区分不同波段信号，适合进行非重叠光谱的多光谱成像
案例图片

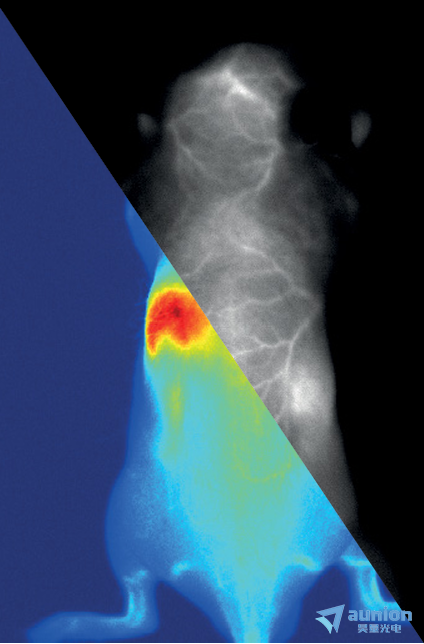

肿瘤（BLI）和血管（NIR-II）成像
SynIRgy 不仅在 SWIR 区域拥有良好的成像能力，其在生物荧光范围区域能力同样杰出。通过结合生物 荧光成像和近红外二区成像功能，实现肿瘤定位和血管荧光标记。

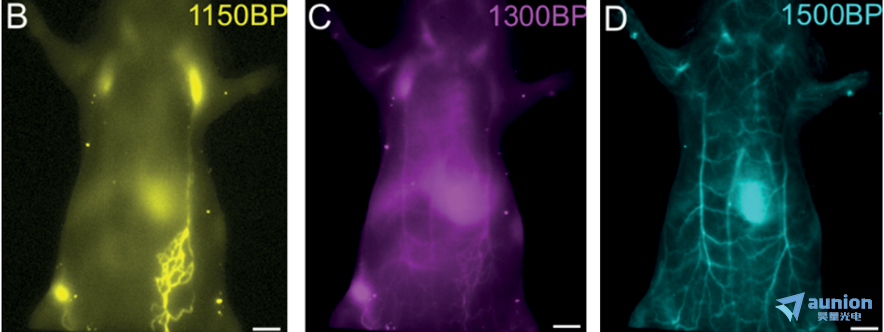

同一小鼠的淋巴和血管信号，以及NIR-II区域不同的发射带宽。
通过对同一只活体小鼠淋巴与血管解剖结构的多路复用短波红外成像，通过1150BP带通滤光片，QD1100（伪彩黄色）：显示淋巴管与淋巴结；1300BP 带通滤光片，QD1300（伪彩品红 / 紫色）：组织间质信号；1500BP 带通滤光片，QD1550（伪彩青蓝色）：全身血管网络。同时通过隔离NIR-II窗口的不同发射带宽，跟踪同一模型内不同的解剖和分子信号。以晶莹剔透的清晰度绘制微血管结构、血管生成、淋巴结及实时淋巴引流。
参数指标
模块 | 参数 | 规格 |
整机 | 发射光谱范围 | 400–1000 nm（可见光相机） |
成像模式 | 生物发光、荧光、反射、叠加 | |
发射滤光片 | 可见光：蕞多 12 个发射通道 | |
照明光源 | 465、520、670、760、808、890 nm 激光器，功率密度可调 | |
可见光镜头 | 35 mm f/0.95 | |
NIR-II 镜头 | 50 mm f/1.4 | |
视场 | 可见光：132 mm × 132 mm，可容纳 3 只小鼠 | |
电动位移台 | XYZ | |
外形尺寸(L×W×H) | 92 × 76 × 110 cm | |
载物台温度 | 25 - 40 °C | |
麻醉管路与鼻锥 | 配套麻醉鼻锥 | |
单张图像数据格式 | HDF5, FITS, PNG, JPG, TIFF | |
软件 | PC（Windows 64 位）+ PHySpec™ 控制与分析软件（含计算机） | |
供电要求 | 120 VAC / 6.4 A / 50–60 Hz | |
VIS 相机 | 类型 | emCCD / qCMOS |
焦平面阵列 | 512 × 512 pixels | |
制冷 | -80 °C | |
量子效率 | >90% @ 600 nm | |
NIR-I/NIR-II 相机 | 类型 | InGaAs (Alizé™ 1.7) |
焦平面阵列 | 640 × 512 pixels | |
制冷 | -60 °C | |
量子效率 | >70%（900–1600 nm） | |
选件与配件 | 光谱探头 | 用于动物单点光谱实时采集 |
麻醉系统 | 按需选配 |
问答小贴士
SynIRgy 和普通的小动物活体成像系统相比，蕞大的区别是什么？
SynIRgy 的突出特点是多波段成像能力的整合。它将 BLI、NIR-I 和 NIR-II 放在同一套系统中，可以发挥 BLI 的定位优势，同时利用 NIR-II 获得锐利、高分辨率的成像，并结合 NIR-I 扩展已有荧光染料的应用范围。也就是说，研究人员不必把实验局限在单一光谱窗口中。
可以同时观察多种荧光信号吗？
可以。SynIRgy 配置 465 / 520 / 670 / 760 / 808 / 890 nm 激光器，可见光区域蕞多支持 12 个发射通道，近红外区域蕞多支持 6 个发射通道，可利用不同发射滤光片区分不同波段信号，因此非常适合开展非重叠光谱的多光谱成像。
这套设备适合哪些科研方向？
重点适用于肿瘤学、血管/淋巴成像、荧光导航、多通道荧光以及活体预临床成像研究。例如可以用于肿瘤定位、微血管结构观察、血管生成研究、淋巴结及实时淋巴引流观察，以及不同解剖和分子信号的联合追踪。
一次实验能放几只小鼠？
可见光视场为 132 mm × 132 mm，可容纳 3 只小鼠；NIR-II 支持 3 只小鼠顺序视场。系统配有 XYZ 电动位移台，载物台温度可在 25–40°C 范围内调节，并配套麻醉鼻锥。
多波段成像系统，不同波段信号一体化采集。
