500-1700nm近红外相机(-60degC)
-60℃制冷，高性价比
产品简介

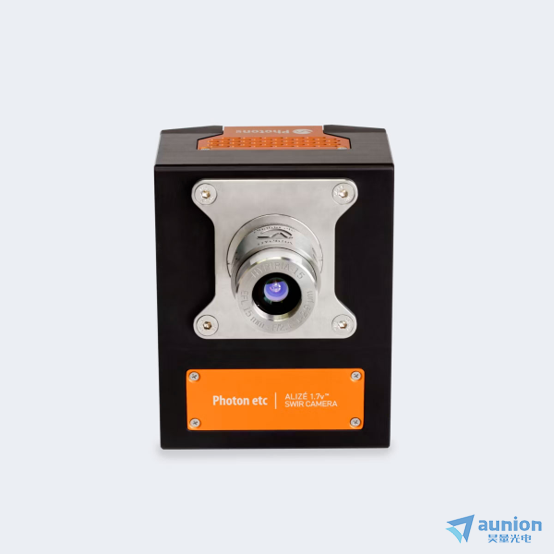

Alize™1.7是 Photon etc 推出的一款性价比高的科学级近红外InGaAs高灵敏度相机，波长范围 0.5至1.7um。采用多级热电制冷（TEC）与强制风冷相结合的冷却方式，可将探测器工作温度降低至约-60°C，有效抑制暗电流，提高弱信号探测能力和图像稳定性。
TEC冷却技术
TEC利用佩尔帖效应在两个面之间产生温差。电流通过结点时，会产生热量从一侧流向另一侧，从而形成冷面和热面。冷面吸收的热量会传到另一侧的散热器。
主流冷却方案对比
冷却方式 | 优点 | 缺点 |
液氮冷却（Liquid Nitrogen Cooling） | 1. 冷却能力强，温度稳定性好 2. 可用于长波红外（LWIR 8–15 μm）HgCdTe 传感器，降低热噪声 3. 使用寿命长 4. 初始成本相对较低 | 1. 需要持续供应液氮 2. 连续工作时长受限 3. 温度稳定需要花费时间 |
斯特林制冷（Stirling cooling） | 1. 可实现极低制冷温度 2. 适合长时间采集，暗电流低、功耗低 3. 制冷效率高、结构紧凑 | 1. 工作会产生振动 2. 设备寿命有限 3. 初始采购成本高，后续还有返修成本 |
TEC 热电冷却（Thermoelectric Cooling） | 1. 无运动部件，无振动，可靠性高，寿命长 2. 结构紧凑，体积小，方便集成 3. 免维护，使用友好，无需持续水冷 4. 可有效降低暗电流与读出噪声 | TEC能达到的温度一般低于液氮/斯特林） |
核心特点
TEC深度制冷，有效降低暗电流
通过TEC模式深度制冷，可将传感器冷却至约-60℃，显著降低热噪声和暗电流。
寿命更长，维护更简单
Alizé 1.7采用TEC+强制风冷方式，无需定期补充冷却材料和复杂的低温维护，使用寿命更长，更适合实验室日常使用以及长期工业部署。
更低的暗电流和读出噪声
Alizé 1.7x系列低至150 ē/px/s的暗电流和22ē的读出噪声。
结构紧凑，无活动部件
TEC 制冷模块尺寸较小，整机可以保持较紧凑的结构，其本身不依赖活塞等机械运动机构，因此能够减少机械振动和相关磨损问题。
性能参数
参数 | Alizé 1.7x | Alizé 1.7s | |||
传感器 | InGaAs FPA | InGaAs FPA | |||
分辨率 | 640 x 512 | 640 x 512 | |||
像素大小 | 15μm | 15μm | |||
光谱范围 | 500–1700 nm | 900–1700 nm | |||
峰值量子效率 | > 85 % | > 80 % | |||
冷却方式 | TEC+强制送风 | TEC+强制送风 | |||
制冷温度@20℃ | -60℃ | -60℃ | |||
High | Low | High | Med | Low | |
典型增益设置(ē/ADU) | 2.67 | 47．5 | 2.2 | 7.4 | 89 |
典型读出噪声(ē) | 22 | 135 | 35 | 75 | 315 |
典型满载容量(kē) | 8.5 | 250 | 27 | 110 | 1400 |
读出模式 | CDS ITR | STD ITR | CDS ITR | CDS IWR | IMRO IWR |
帧率 | 110 | 220 | 250 | ||
ROI帧率 | Up to 500 | Up to 900 | Up to 4300 | ||
环境温度 | 10 °C to 35 °C | 10 °C to 35 °C | |||
暗电流 | 150 ē/px/s | 240 ē/px/s | |||
数字化位数 | 13 bits | 14 bits | |||
尺寸 | 169 mm x 130 mm x 97 mm | 169 mm x 130 mm x 97 mm | |||
重量 | 2.9kg | 2.9kg | |||

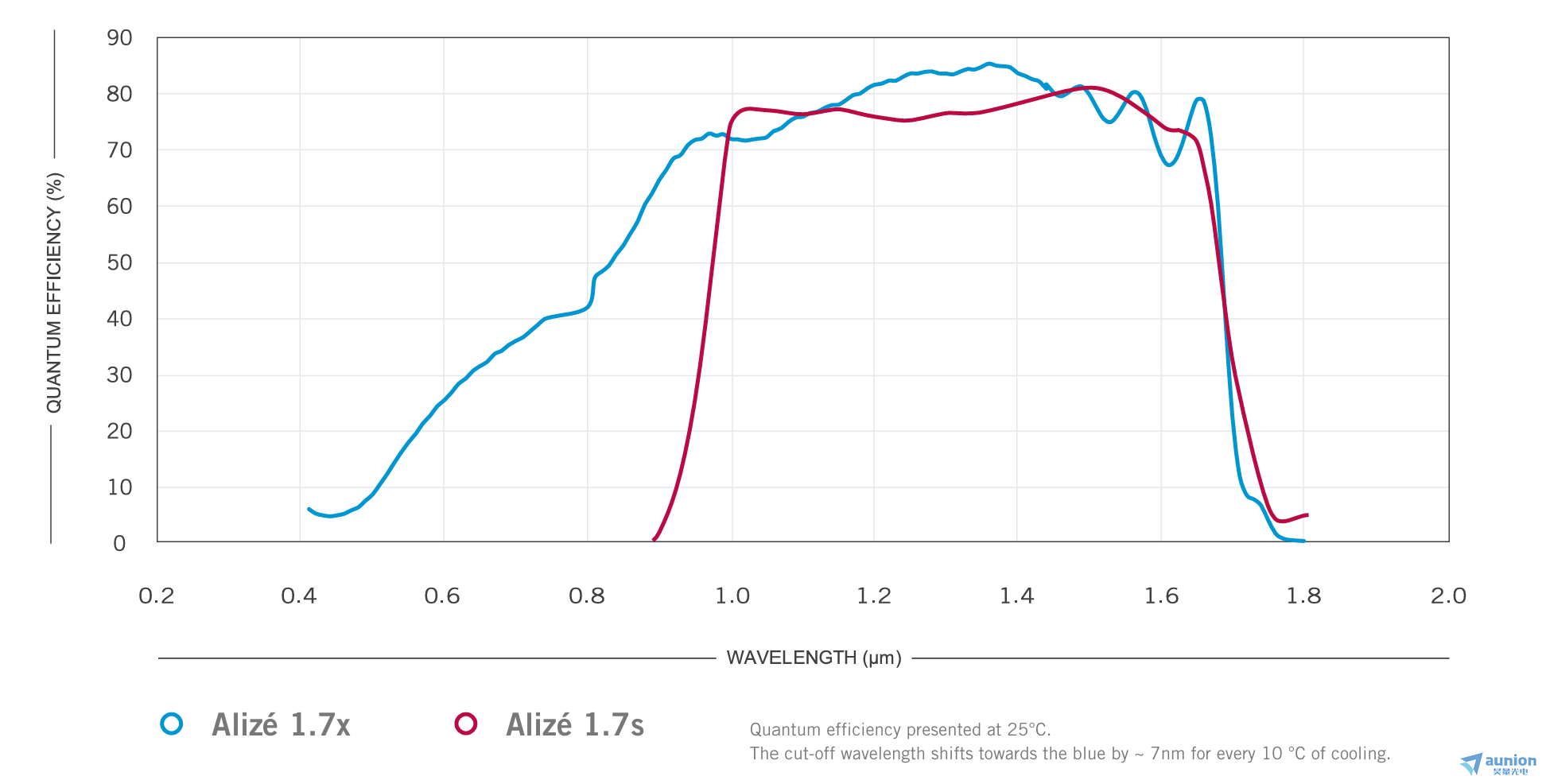

光谱响应：
应用场景
可广泛应用于荧光标记（染料或荧光蛋白）小动物成像（红外二区荧光成像，活体二区成像），OCT，声场绘图、半导体分析或太阳能电池特性分析，Alize™1.7s扩展了实验室和工业成像范围。
问答小贴士
Alizé 1.7x 和 Alizé 1.7s 应该如何选择？
如果需要同时覆盖可见光、近红外和短波红外，例如 532 nm、808 nm、1064 nm、1550 nm 等波长，建议选择 Alizé 1.7x，因为其光谱范围达到 500–1700 nm。如果主要使用 900–1700 nm SWIR 波段，并且更加关注高速成像、大动态范围和高饱和容量，则 Alizé 1.7s 更合适。它的 ROI 帧率蕞高约 4300 fps，并拥有蕞高约 1400 ke⁻ 的满阱容量。
TEC 制冷相比液氮制冷和 Stirling 制冷有什么优势？
TEC 的主要优势是结构简单、体积紧凑、维护需求低，同时没有液氮消耗问题。对于不需要超低温、但重视长期可靠性和易用性的科研及工业应用，TEC 是一种非常实用的解决方案。
Alizé 1.7 是否适合高速成像？
Alizé 1.7x 全分辨率可达到约 220 fps，ROI 模式蕞高约 900 fps；Alizé 1.7s 全分辨率可达到约 250 fps，ROI 模式蕞高可达到约 4300 fps。
更多详情，欢迎直接联系昊量光电！
