多激光选择，深组织成像
产品介绍
目前常见的分子影像技术如X-射线成像、断层扫描成像（CT）、磁共振成像（MRI）和超声成像（US）被用于对疾病等的医疗诊断，但这些方法具有较差的空间分辨率及其无法实现动态实时监测等缺点。光学成像技术以其高灵敏度和高时空分辨率等优点，为微小肿瘤/转移瘤及肿瘤相关血管的检测和研究提供了一种新的无创检测成像手段，在生物医学和临床诊断中发挥着重要作用。在过去几年里，研究者们致力于研究近红外窗口（700 nm~900 nm）的荧光成像，但是由于生物组织在这个波段范围内有很强的吸收和散射，致使其信噪比和组织穿透深度都比较低。相对于NIR-I区成像，新一代的近红外二区光学成像（NIR-II，1000-1700 nm）在成像灵敏度、穿透深度和空间分辨率方面有着显著提高。因此，近年来，位于近红外第二窗口（NIR-II，1000 nm~1700 nm）的材料得到了广泛的关注，在这个波段，生物组织自身的吸收和散射弱，这样就可以极大地提高成像质量和穿透深度。目前，一些无机材料如稀土下转换纳米颗粒、碳纳米管、量子点以及少数有机染料能够实现NIR-II的发射，但是它们的激发波长都位于近红外窗口内。因此，开发激发波长和发射波长都位于NIR-II的材料成为目前生物成像的热点。
为了更好的探究NIR-II材料的成像效果，Photon公司推出了近红外二区荧光高光谱成像系统 IR VIVO。
IR-VIVO是一款用于用于活体近红外二区成像的高光谱成像系统。IR-VIVO使用可调谐滤波片和高光谱提供多光谱成像，成像范围可从850nm到1620nm，分辨率可达到4nm，凭借高效率的滤波器和高速科研级SWIR相机，VIVO可以准确的获得多个IR荧光谱，并可以实时成像，为涉及第二生物窗口检测的应用提供了完美工具。
应用案例
1、肿瘤组织荧光成像
Reference：Ryan M. Williams et al., DOI: 10.1126/sciadv.aaq1090, Noninvasive ovarian cancer biomarker detection via an optical nanosensor implant , Science Advances,
2、活体内脂质成像

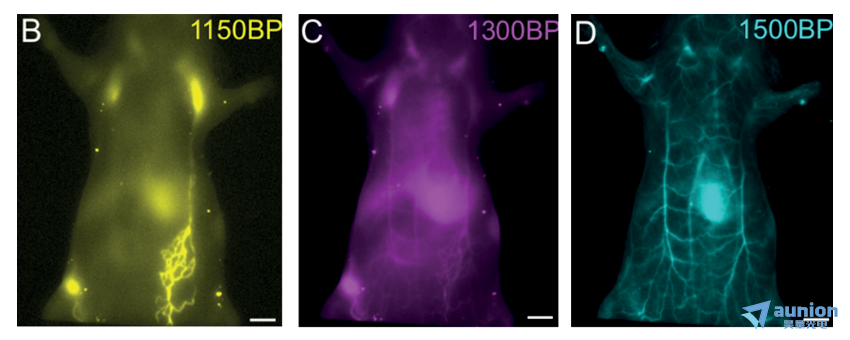

3、多通道成像
通过对同一只活体小鼠淋巴与血管解剖结构的多路复用短波红外成像，通过1150BP带通滤光片，QD1100（伪彩黄色）：显示淋巴管与淋巴结；1300BP 带通滤光片，QD1300（伪彩品红 / 紫色）：组织间质信号；1500BP 带通滤光片，QD1550（伪彩青蓝色）：全身血管网络。
同时通过隔离NIR-II窗口的不同发射带宽，跟踪同一模型内不同的解剖和分子信号。以晶莹剔透的清晰度绘制微血管结构、血管生成、淋巴结及实时淋巴引流
Reference：
Thomas V. Galassi et al., DOI: 10.1126/scitranslmed.aar2680, An optical nanoreporte od endolysosomal lipid accumulation reveals enduring effects of diet on hepatic macrophages in vivo, Science Translation Medicine
产品特点
非电离和非入侵性无损探测
采集速度快
微米级空间分辨率
高时间分辨率（可进行实时动态探测）
厘米级探测深度（为传统光学的10倍）
主要应用
微小血管可视化
识别癌症组织，指导实时手术
监控血流和新陈代谢成像
监控细胞环境（PH;mRNA；脂质）
非接触检测心跳和呼吸频率。
主要参数
分类 | 参数项目 | 规格 |
整机技术参数 | 发射光谱范围 | 700 - 1600 nm |
成像模式 | 荧光、反射、叠加 | |
发射滤光片 | 蕞多 10 个发射通道 | |
照明光源 | 670、760、808、890 nm 激光器，功率密度可调 | |
镜头 | 50mm f/1.4 镜头 | |
视场 | 80 × 64 mm 至 44 × 35 mm 可调节视场，适配单只小鼠或单个器官观测 | |
外形尺寸（长 × 宽 × 高） | 台式：77 × 60 × 98 cm | |
载物台温度 | 25 - 40 ℃ | |
麻醉管路与鼻锥 | 配套麻醉鼻锥 | |
单张图像数据格式 | HDF5, FITS, PNG, JPG , TIFF | |
软件 | Windows 64 位电脑，搭载 PHySpec™控制与分析软件（含配套计算机） | |
供电要求 | 120 VAC / 6.4A / 50-60 Hz 230 VAC / 3.3 A / 50-60 Hz | |
相机 | 传感器类型 | InGaAs (Alizé™ 1.7) |
焦平面阵列 FPA | 640 × 512 像素 | |
制冷温度 | -60 ℃ | |
量子效率 | >70%（900–1600 nm 波段） | |
选件与配件 | 载物台 | XY 电动位移台 |
三小鼠视场模块 | 156 × 125 mm，3 通道气体麻醉鼻锥 | |
光谱探头 | 用于动物单点光谱实时采集 | |
麻醉系统 | 按需选配 |
荧光二区成像专用相机
此外，Photon etc公司还专门为荧光二区成像设计生产了专用二区成像红外相机Alizé1.7，其波长范围 0.9至1.7um。四级TE制冷，空气深度冷却达 -60°C，提供无与伦比的低噪音及每秒220帧的速率。
参数 | Alizé 1.7x | |
传感器 | InGaAs FPA | |
分辨率 | 640 x 512 | |
像素大小 | 15μm | |
光谱范围 | 500–1700 nm | |
峰值量子效率 | > 85 % | |
冷却方式 | TEC+强制送风 | |
制冷温度@20℃ | -60℃ | |
High | Low | |
典型增益设置(ē/ADU) | 2.67 | 47．5 |
典型读出噪声(ē) | 22 | 135 |
典型满载容量(kē) | 8.5 | 250 |
读出模式 | CDS ITR | STD ITR |
帧率 | 110 | 220 |
ROI帧率 | Up to 500 | Up to 900 |
环境温度 | 10 °C to 35 °C | |
暗电流 | 150 ē/px/s | |
数字化位数 | 13 bits | |
尺寸 | 169 mm x 130 mm x 97 mm | |
重量 | 2.9kg | |
详细信息及数据单下载，请见如下网址
http://www.auniontech.com/details-1023.html
更多详情，欢迎直接联系昊量光电！
