3MH4数字3D特斯拉计以卓越的测量精度、稳定性与适配能力，重新定义磁场测量标准。设备绝对精度优于 0.1%（1000 ppm），为磁场测量树立了行业标杆。
稳定性为本，该仪器可输出稳定可靠的数字读数，保障测量数据持续一致。配套三轴霍尔探头空间分辨率高达0.10 × 0.01 × 0.10 mm³，可实现磁场精细化探测。探头支持互换，切换探头无需损失测量精度；温度稳定性优于±0.01 %/℃（±100 ppm/℃），可在各类工况下输出可靠测量结果。
直流磁场分辨率极高，在 ±2T 量程下优于 1 ppm RMS；具备 4 档可选量程（±0.1 T～±20 T）；支持 USB2.0 与局域网 LAN 接口，通信便捷，适配多种应用场景。
本特斯拉计广泛适用于磁场测绘、系统磁特性表征、电流检测以及质量管控，覆盖实验室、产线、磁体系统等场景，是高精度磁场测量的理想设备，引领磁场分析技术的未来。

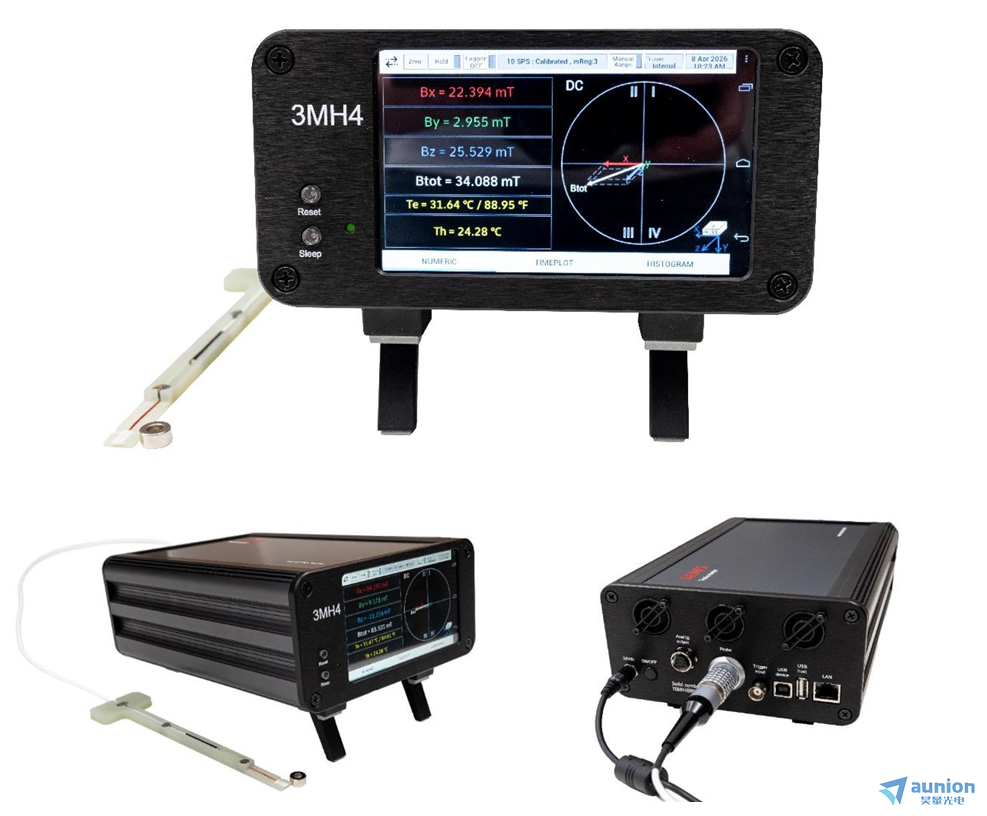

图 1：3 通道数字特斯拉计 3MH4：前面板（左）；后面板（右）
▪ 数字特斯拉计，配备集成式三轴霍尔探头（Bx、By、Bz、总磁场 Btot）及温度传感器。
▪ 采样率 10 SPS（SPS：每秒采样数）下直流测量精度优异：
‑ ±0.1 T、±0.5 T、±2 T 量程：＜0.1%（1000 ppm 满量程）；磁场＞±2 T 的大量程，依据强场直流校准表确定精度。
▪ 数字读数具备级佳稳定性。
▪ 极高空间分辨率：探头所用三维霍尔集成电路的总有效灵敏体积（FSV）仅 0.10 × 0.01 × 0.10 mm³。
▪ 可分离式霍尔探头：每支霍尔探头的直流校准数据存储于内置 EEPROM。
▪ 优异温度稳定性：＜±100 ppm/℃（±0.01 %/℃）。
▪ 4 档可选磁场量程：±0.1 T、±0.5 T、±2 T，蕞高可达 ±20 T*
（* 注：±20 T 档位出厂校准仅覆盖至 ±2 T；可选服务：蕞高 ±9 T 量程校准）。
▪ 采样率可调：10‑7500 SPS。
▪ 采样率 10 SPS 时直流磁场分辨率优异：±2 T 量程下＜1 ppm RMS；被测磁场垂直分量 (By) 为 1 µTrms，面内分量 (Bx、Bz) 为 2 µTrms。
▪ 可测量直流、交流磁场。
▪ 频率带宽：DC‑2.5 kHz（‑3 dB）。
▪ 交流精度：参见下文表 1。
▪ 模拟输出：未校准。
▪ 24 位 A/D 模数转换器。
▪ 支持内部、外部触发；具备单次触发、手动触发模式。
▪ TFT 图形液晶显示屏（108 × 65 mm），显示 Bx、By、Bz、Btot，探头温度 Th 以及仪器机身温度 Te。
▪ 配套 PC 数据采集与可视化软件，适配 Windows11/10 系统，通过 USB2.0、以太网 (LAN) 接口通讯。
▪ 磁场测绘
▪ 波荡器系统磁特性表征
▪ 电流检测应用
▪ 适用于实验室及生产线场景
▪ 磁体系统（发电机、电机等）的质量控制与状态监测

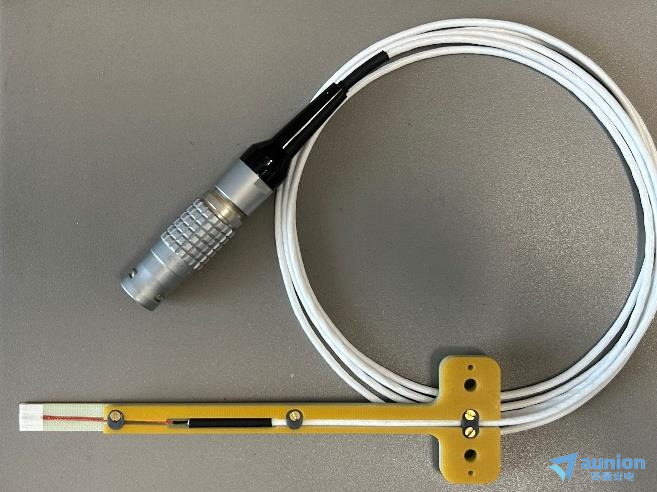

图2：3MH4数字特斯拉计用三轴霍尔探头照片

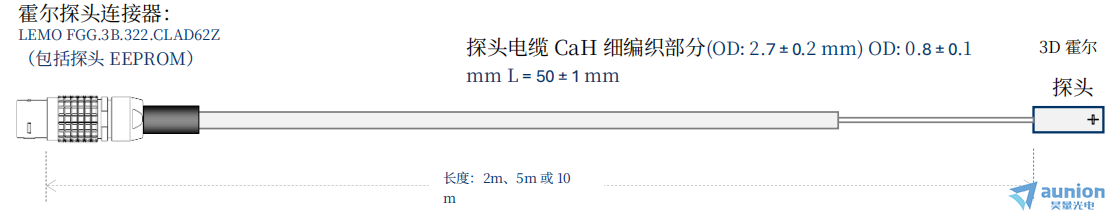

图3:用于3MH4数字特斯拉计的标准H模块（3D霍尔探头和电缆）的结构
3MH4数字特斯拉计采用多种不同几何形状/尺寸的霍尔探头，以满足广泛的应用需求：
3D三轴数字特斯拉计/高斯计3MH4探头参数：
| Hall Probe Type: | 类型 | External Dimensions（外壳尺寸）: L x W x H (mm) | 特点 | |
Type A 1)
| 坚固型 | 长度：16.5 宽度：5.0 厚度：2.3 | 探头表面到传感器传感器 的距离：1.0±0.1mm | |
Type C 2)
| 高温测量型 | 长度：8.0 宽度：4.0 厚度：0.9 | 探头表面到传感器传感器 的距离：0.45±0.05mm 温度 范围：-40°C~+155°C | |
Type H 3)
| 长型1 | - HL长度：71 - HM长度：47 - HS长度：8 宽度：2.0 厚度：1.1 | ||
Type K 4)
| 长型2 | - KL长度：71 - KM长度：47 - KS长度：8 宽度：2.0 厚度：0.5 | ||
Type L 5)
| 长型3 | -LL长度：71 -LM长度：47 -LS长度：8 宽度：0.64 厚度：0.28 |
▪ 测量量程：±2 T
▪ 探头线缆长度：2 m
▪ 内部采样率：30 kS/s
▪ 频率带宽：直流至\(f_{C(-x)}\)；其中\(f_{C(-x)}\)指相对于直流测量误差达到x时的磁场信号频率。
采样率 [SPS] | 10 | 30 | 50 | 60 | 100 | 500 | 1'000 | 2'000 | 3'750 | 7'500 |
平均时间 [ms] | 100 | 33.333 | 20 | 16.667 | 10 | 2 | 1 | 0.5 | 0.267 | 0.133 |
分辨率 [μTRMS] | 0.8 | 0.9 | 1 | 1.1 | 1.2 | 2 | 2.5 | 3 | 4 | 5 |
f(_10 ppm) [Hz] | 0.03 | 0.08 | 0.13 | 0.15 | 0.27 | 1.4 | 2.6 | 5 | 9 | 10 |
f(_100 ppm) [Hz] | 0.08 | 0.24 | 0.39 | 0.47 | 0.8 | 4 | 8 | 18 | 25 | 30 |
f(_0.1%) [Hz] | 0.25 | 0.74 | 1.23 | 1.48 | 2.5 | 12.5 | 24 | 50 | 75 | 90 |
f(_1%) [Hz] | 0.78 | 2.34 | 3.9 | 4.69 | 7.8 | 39 | 77 | 155 | 230 | 300 |
fC(_3 dB) [Hz] | 4.4 | 13.3 | 22.2 | 26.5 | 44 | 220 | 434 | 880 | 1340 | 2500 |
表 1：本表列出 3MH4 特斯拉计可实现的磁场信号频率、测量分辨率及带宽组合。所示参数适用于 Bx、By、Bz 每一个测量轴。
符号说明：
▪ 数据速率 [SPS，每秒采样数]：3MH4 特斯拉计数字输出端输出测量数据的速率。在仪器规格中该参数称为 “可选采样率”，范围为 10 SPS～7.5 kSPS。这是用户需在 3MH4 数字特斯拉计前面板设置的主要参数之一。选定数据速率后，数据平均时间 [ms] 为数据速率的倒数。例如，选择 10 次 / 秒的数据速率，特斯拉计将以 100 毫秒对原始测量结果进行平均。
▪ 分辨率 [µTRMS]：3MH4 特斯拉计可检测到的蕞小磁感应强度变化量。例如，选择 100 SPS 数据速率时，测量分辨率约为 1.2 µTRMS。
▪ 带宽 f (-“x”)：指测量信号相对于直流真值的衰减达到指定数值时对应的频率（衰减由特斯拉计内部各类低通滤波效应造成）。举例：参数行 “f (-100 ppm)” 表示，当数据速率设置为 3.75 kS/s，信号频率为 25 Hz 时，测得的磁场幅值相比真实值偏低 100 ppm。
