在光学系统的设计与优化中,空间限制与集成效率往往是关键挑战。BERTIN ALPAO全新推出的eDM,以紧凑设计与卓越性能完美解决了这一难题,为工业、科研和医疗领域提供了一站式波前校正解决方案。
BERTIN Alpao变形镜小巧身形,强大性能——重新定义自适应光学集成新标准
拥有超过16年经验的Bertin Alpao公司致力于通过消除像差来革新光学技术。自2008年起,该公司一直为科研和工业领域设计制造全系列自适应光学产品。
Bertin Alpao深刻理解客户需求,提供优质的组件:包括可变形反射镜、波前传感器以及针对不同应用的软件解决方案。我们的产品可定制应用于天文观测、眼科医学、显微成像、无线光通信及激光技术等多个领域,其无与伦比的性能可帮助用户获取超高分辨率图像。

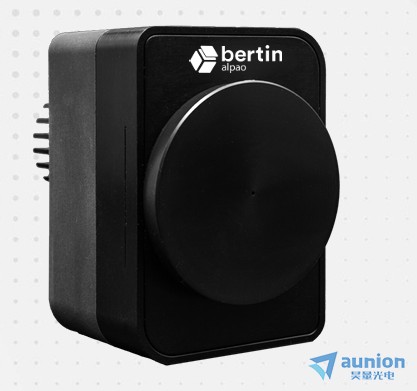

eDM延续了Bertin ALPAO“以用户需求为核心”的理念,将高性能与易用性完美结合
eDM97-15的优势
1.小巧,轻松集成
eDM采用嵌入式设计,体积小巧,可直接嵌入现有光学系统,无需复杂改装。其低空间占用(SWaP优化)特性,特别适合空间受限的应用场景,如便携式设备、内窥镜或航空航天载荷设备。
2.无需外部电子设备
创新的集成化设计省去了传统变形镜所需的外部驱动电子模块,不仅减少系统复杂度,还显著降低了能耗与成本,让集成更简单、维护更轻松。
3.高性能,快响应
97个驱动器提供纳米级精度(平面度7nm RMS),动态校正波前畸变。
超快响应(稳定时间0.8ms)与高频共振(800Hz),满足实时控制需求。
4.宽温工作范围(-50°C至50°C),适应严苛环境。
5.成本与能效双优
通过简化设计和高效驱动,eDM在保持ALPAO一贯高性能的同时,降低了总拥有成本(TCO),并减少能源消耗,符合可持续技术趋势。
应用场景:
医疗设备:集成到OCT或显微镜中,提升成像清晰度。
航空航天:轻量化设计适配机载/星载光学系统。
量子通信:紧凑体积助力自由空间光链路稳定。
产品具体参数(初步):
驱动器个数 | 97 |
通光孔径 | 13.5mm |
驱动器间距 | 1.5mm |
校正平面精度 | 7nm |
倾斜调制量 | ±60um |
响应时间 | 0.8ms |
谐振频率 | 800Hz |
磁滞 | 2% |
非线性度 | 3% |
工作温度 | -50℃至50℃ |
变形镜应用领域:
1. 天文学
案例1:日本8.2米Subaru望远镜,BERTINALPAO交付了DM3228-15变形镜,并搭建了自适应光学系统
案例2:欧洲极大望远镜(E-ELT, 39米口径):ALPAO为该项目提供了超大可变形镜,其中一款镜面包含12,000个致动器,用于未来光学望远镜的主动光学校正
2. 眼科与视觉科学:高分辨率视网膜成像
1)自适应光学扫描激光检眼镜(AOSLO):ALPAO的DM97-08专为眼科设计,集成到AOSLO中,可清晰观测视网膜细胞层(如视锥细胞、毛细血管),助力黄斑变性和青光眼研究。
2)人眼像差模拟:在视觉实验中,DM动态模拟人眼像差,用于个性化屈光矫正方案(如定制隐形眼镜或激光手术优化)
3. 显微成像:突破衍射极限,实现活体细胞观测
1)多光子荧光显微镜:ALPAO DM校正样品折射率不均匀导致的像差,提升深层组织成像质量。例如,2014年诺贝尔奖得主Betzig实验室使用ALPAO DM对斑马鱼大脑进行超高分辨率成像。
2)光片荧光显微镜(LSFM):DM实时补偿样品移动或介质变化引起的波前畸变,实现长时间活体细胞观测
4. 激光技术:光束整形与通信优化
1)工业激光加工:在高功率激光切割/焊接中,DM实时校正热透镜效应,确保光束聚焦稳定性,提升加工精度。
2)自由空间光通信(FSOC):在卫星间或地面-卫星通信中,DM补偿大气湍流对激光信号的干扰,提高传输速率和可靠性
5. 国防与空间:定向能武器与在轨校正
1)激光武器系统:ALPAO DM用于校正高能激光在大气传输中的波前失真,提高打击精度(如美国国防高ji研究计划局DARPA相关项目)610。
2)空间望远镜:在轨校正因热变形或微重力导致的镜面形变,延长卫星成像寿命
6. 新兴领域:量子光学与AR/VR
1)量子实验:在量子纠缠光源生成中,DM优化光学路径的波前质量,提高量子比特操作精度810。
2)AR头盔显示:通过动态校正投影光学像差,提升虚拟图像的清晰度和视场角
7.其他领域:微电子、半导体、物理。
