偏振测量技术全解析，两大主流调制方案精准适配科研与工业全场景！
偏振，藏在光束里的 “隐形信息密码”
肉眼只能看见光的明暗与色彩，却看不见光波电场的振动方向 —— 偏振。从半导体薄膜应力、保偏光纤损耗、AR 光学镜片质检，到量子光学、天文观测、生物显微成像，偏振态是衡量光学元件、材料、光路系统性能的核心隐形指标。想要量化相位延迟、穆勒矩阵、偏振度、双折射等关键参数，偏振测量仪是必不可少的核心检测设备。
一套合格的偏振测量系统，可完整解算斯托克斯四参数、穆勒矩阵、偏振度 DOP、相位延迟、消光比、方位角等核心指标，通过邦加球、偏振椭圆可视化呈现光束全部偏振特征，把肉眼不可见的光学差异转化为可量化、可追溯的数据。
偏振是光与生俱来的核心属性，偏振测量精度直接决定光学系统、材料、器件的zui终性能。在设备选型阶段，若盲目选用通用机械旋转偏振仪，极易出现精度不足、数据漂移、无法满足实验或产线指标等问题，造成研发延误、产线不良率上升。
一、偏振测量底层逻辑：为什么调制方式决定测量上限？
任意一束光，都能通过斯托克斯矢量（S0、S1、S2、S3）完整表示，通过改变光路中调制器件的延迟量，采集多组光强信号，经算法反演即可算出全部偏振参数。偏振测量的本质：通过周期性改变光路相位延迟，采集多组光强，反演斯托克斯参数。 整套系统的信噪比、调制频率、噪声基底、光谱适配、动态范围、长期稳定性，全部由核心调制元件的物理特性决定。调制元件是整套设备的信号源头，源头性能天花板，就是整机测量上限。
目前三类主流偏振测量架构对比：

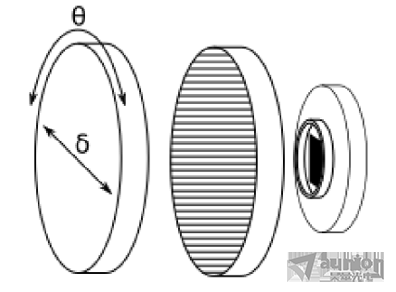

机械旋转波片法（经典方法）：依靠电机旋转波片调制，结构廉价，但存在机械振动、磨损、测量速度慢、精度漂移大，仅适用于低端教学设备。
当波片旋转时，探测器记录波片在不同角度下的强度信息，通过傅里叶变换和反演计算得出斯托克斯参数。如果波片延迟量偏离π/4，比如光路没有对准或者波片的设计波长和激光波长不匹配，这些问题都会导致计算结果出现误差。
液晶（LCVR）调制法：设备核心器件为液晶可变相位延迟器（LCVR），电压驱动内部向列液晶分子发生偏转从而改变延迟。该系统无电机、结构紧凑、免维护、宽光谱适配，无机械磨损及震动干扰，兼顾实验室常规测试与工业在线量产检测。但液晶双折射随温度显著变化，环境温度不稳定会导致精度严重下降。
光弹调制（PEM）法：基于石英光弹谐振效应高频调制，无机械旋转部件，超高调制频率、超高灵敏度、极低噪声，面向高精度前沿科研
机械旋转方案已逐步退出高端科研与精密产线市场，光弹调制、液晶调制成为当前高端偏振测量两大主流技术路线，分别对应两套成熟进口标杆仪器：美国 Hinds 光弹偏振测量系统、美国 Meadowlark 液晶偏振测量仪。后续将进行技术拆解，清晰区分二者适用边界。
二、轻量化量产标杆：美国 Meadowlark 液晶调制偏振测量仪
核心技术原理：液晶可变相位延迟 LCVR 电控调制

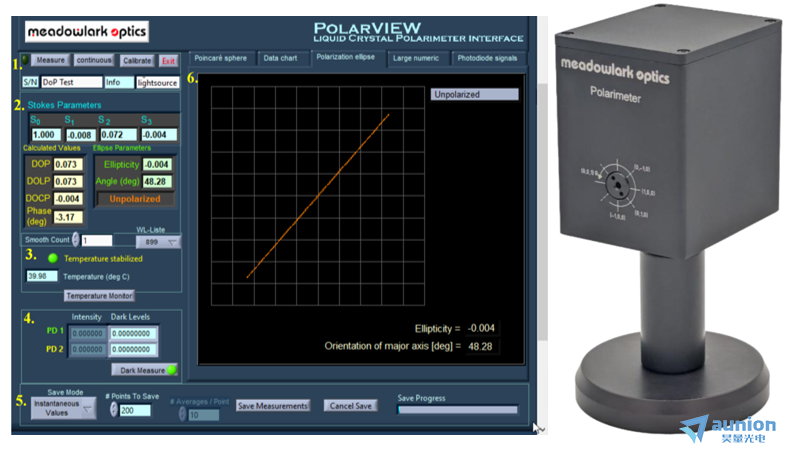

Meadowlark Optics 是液晶偏振器件龙头企业，旗下 PMI、LCPM 系列偏振测量仪依托自研液晶可变延迟器（LCVR）搭建完整偏振分析系统，彻底摒弃电机、旋转波片等机械结构。 通过调节液晶盒两端驱动电压，改变液晶分子偏转角度，连续可控输出 0~λ 全范围相位延迟；多组 LCVR 组合光路，单次采集完成斯托克斯参数解算，配套自研 PolarVIEW 可视化软件，实时输出邦加球、偏振椭圆、偏振度曲线。
产品核心差异化优势：
整机小型化、高集成，快速搭建光路。光学头一体化封装，液晶控制器及温控系统内置，USB 直连电脑，桌面实验室、产线工位均可快速部署，支持光学平台、自动化产线机械手集成。
免机械维护，适配工业 24 小时量产检测。无任何运动磨损部件，不存在电机老化、角度漂移问题，出厂校准后长期稳定，大幅降低产线运维成本，适合光学元件批量质检、光纤产线在线监测。
宽波段液晶模块可选，可见光（450-1100nm） - 近红外(900-1700nm)通用。适配显示光学、光纤通信、消费光学元件检测。
综合使用成本友好，批量采购性价比突出。相比光弹调制偏振测量系统，设备采购、配套光路、后期运维成本更低，适合大批量质检、常规实验室教学、中小型企业研发实验室。
典型落地应用场景（工业量产 + 常规科研）
· 光纤通信产线：保偏光纤耦合、偏振相关损耗 PDL、偏振模色散 PMD 批量检测
· 显示光学行业：LCD/OLED 偏振片、相位补偿膜、AR/VR 光学镜片出厂质检
· 光学元件量产：波片、偏振分光棱镜、法拉第旋光器常规延迟量标定
· 生物基础实验、偏振教学平台、中小型材料实验室常规双折射测试
· 工业自动化在线检测、激光模组出厂偏振一致性筛查
· 遥感、太阳能光学元件、偏振相机成像系统性能标定
三、超高精度标杆：美国 Hinds 光弹调制（PEM）偏振测量仪

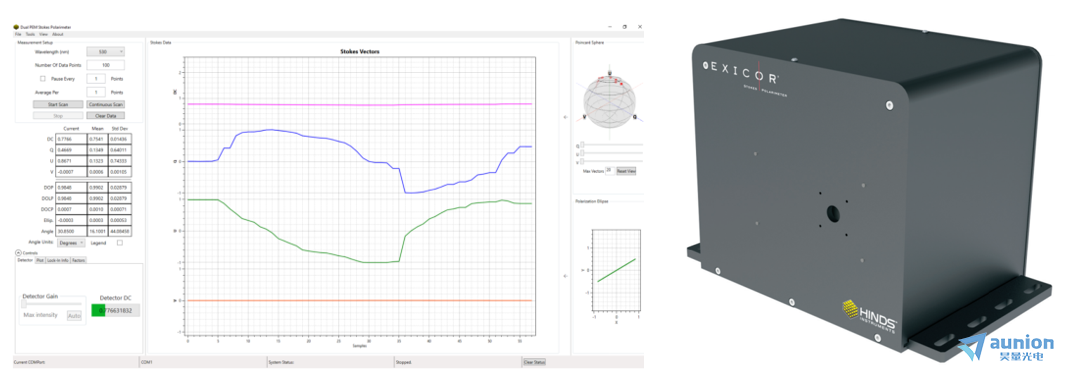

Hinds 是光弹调制器（PEM）技术开创者，深耕偏振调制领域超 50 年，其全系偏振测量系统以双 PEM 谐振调制架构为核心技术根基。
核心器件为熔融石英 / 硒化锌氟化钙光弹晶体，无外加电场时晶体完全各向同性；压电陶瓷驱动晶体以 37–100kHz 固有谐振频率周期性振动，依靠光弹效应产生周期性可控双折射，实现高速偏振相位调制。双 PEM 正交 45° 布局，单次采集即可完整解算全部斯托克斯参数，无需多次旋转样品重复测量，实现实时全斯托克斯偏振分析。
核心硬核优势，碾压普通偏振设备：
超高测量灵敏度，适配极微弱偏振信号。偏振测量灵敏度可达 10⁻⁵量级，能够捕捉万分之一级别的微小双折射、偏振畸变，是天文、量子光学、薄膜应力、磁光测量的刚需设备。普通液晶设备无法实现该量级微弱信号识别。
熔融石英弹光晶体，本征残余双折射极低，系统本底误差小。无机械空回、无旋转定位误差，快轴方位物理固定，基线长期稳定。

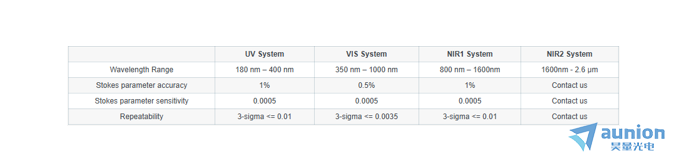

超宽光谱覆盖，全波段科研通用。覆盖深紫外 180nm 至2.6um波段，可见光、近红外、中红外一站式适配，适配光谱椭偏、红外材料表征、真空紫外光学实验。
无机械运动，长期稳定性拉满。仅压电谐振振动，无旋转电机、齿轮磨损，数十年稳定运行无精度漂移，大量上世纪 70 年代出厂设备至今仍在高校实验室服役，适合长期不间断原位监测、洁净室、真空腔集成场景。
典型落地应用场景（高精度科研赛道）
· 天文偏振观测：太阳磁场、宇宙微波背景辐射、星际尘埃偏振成像；
· 半导体前沿薄膜：极薄各向异性薄膜、二维材料、光刻胶应力双折射高精度表征；
· 量子光学、磁光克尔 / 法拉第效应、自旋电子学精密测量；
· 光学元件高端质检：超高精度波片、偏振器、保偏光纤主轴偏移标定；
· 生物医学显微偏振：细胞组织微弱双折射、早期病变无创高分辨成像；
· 航空航天光学载荷标定、真空低温环境偏振原位测试。
行业选型落地指南：一文分清该选 PEM 还是液晶偏振仪？
对比维度 | 美国 Hinds 光弹调制偏振测量仪（PEM） | 美国 Meadowlark 液晶调制偏振测量仪（LCVR） |
核心调制原理 | 石英晶体谐振光弹效应，高频压电调制 | 电控液晶分子相位延迟，无谐振结构 |
测量灵敏度及精度 | 极高（10⁻⁵级微弱偏振信号） | 中等（适合常规量级偏振变化） |
测量速度 | 百次 / 秒，高速动态瞬态测量 | 10 次 / 秒，稳态样品批量检测 |
光谱覆盖 | 180-2600nm | 450–1700nm |
机械结构 | 无旋转部件，仅压电谐振，无磨损 | 无运动部件，零机械损耗 |
适用环境 | 真空、低温、洁净室、长期不间断监测 | 常温产线、常规实验室、自动化工位 |
核心客户群体 | 国jia级实验室、高校前沿科研、天文、量子、高端薄膜研发 | 光电制造工厂、应用型实验室、通信 / 显示量产质检 |
综合成本 | 高端科研设备，预算门槛较高 | 性价比量产机型，批量采购成本友好 |
两大技术路线横向对比
选型适配总结：
场景 1：优先选择 Hinds 光弹偏振测量仪
需要捕捉样品极微弱偏振双折射、微小应力变化；
开展高速动态、脉冲激光、瞬态偏振演化实验；
覆盖紫外、中红外多波段光谱偏振表征；
天文、量子光学、二维材料、磁光效应等前沿基础科研；
对测量精度、长期稳定性有严苛学术指标要求。
场景 2：优先选择 Meadowlark 液晶偏振测量仪
工厂自动化产线批量光学元件、光纤、显示镜片质检；
可见光 / 近红外固定波段常规偏振参数测试；
实验室常规教学、材料基础表征，无微弱信号检测需求；
追求设备小型化、简易运维、低成本批量部署；
需要对接自动化产线，做二次开发集成；
光纤通信、消费光学、中小型企业研发质检工位。
Hinds 双光弹偏振测量系统是行业公认优的解决方案，国内 985 高校、重点实验室、国jia级光电科研平台均有大批量装机案例。
面向量产自动化检测、常规实验室通用测试、预算有限、追求简易运维、可见光 / 近红外固定波段场景，Meadowlark 液晶偏振测量仪是兼顾精度与实用性的高性价比选择，国内光电制造企业、应用型高校实验室普及率极高。
依托两大成熟进口技术方案，可覆盖从前沿基础科研到规模化工业质检的全维度偏振测量需求：追求精度、高速动态、全波段科研场景，可选用美国 Hinds 光弹偏振测量系统；侧重量产自动化、简易运维、高性价比常规检测，美国 Meadowlark 液晶偏振测量仪是稳妥选择。
