Active Silicon 图像采集卡

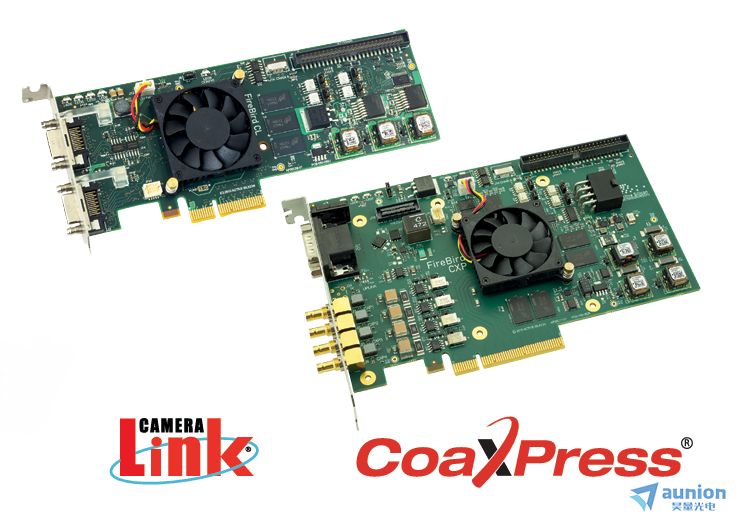

Active Silicon 设计和制造了一系列不同形状的 Camera Link 和 CoaXPress 图像采集卡，这类设备能够通过高效地将图像从相机传输到计算机进行处理来实现高速图像捕获，是工业、医疗和科学成像的理想选择，可确保实时、高分辨率的数据采集。其高速 FireBird CoaXPress 和 Camera Link 图像采集卡完全符合 GenICam 标准，支持 64 位版本的 Windows 和 Linux 操作系统以及 GPU 处理，能够提供可靠的实时采集，并支持具有苛刻触发要求的系统。同时，ActiveSDK 软件开发工具包提供了全面的示例应用程序和优化的库，摄像头和图像采集卡控制则由其 GenICam 兼容前端软件 ActiveCapture 提供。

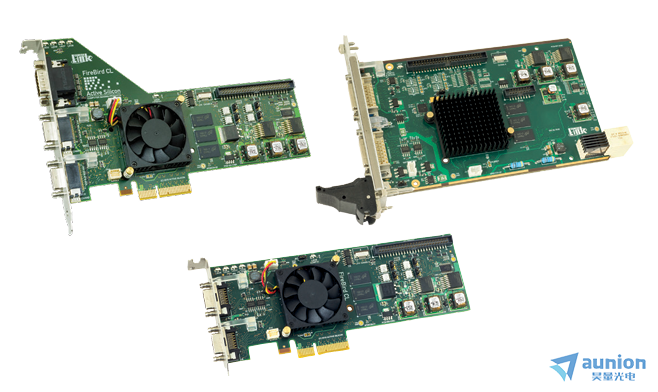

一、Camera Link 图像采集卡

• Base, Medium, Full and 80-bit

• 支持Camera Link v2.1

• PoCL（Camera Link供电）

• 完全支持CLProtocol和GenCP相机的GenICam

• 嵌入式格式，如cPCI串行

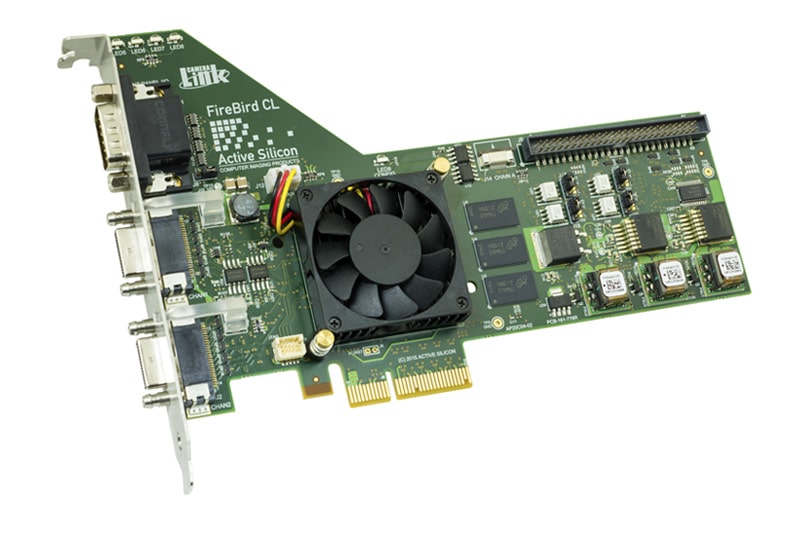

以FireBird Camera Link 图像采集卡（1xCLD-2PE4）为例

产品描述：

FireBird Camera Link 80-bit（Deca）是 Active Silicon 公司zui新研发的 FireBird 系列图像采集卡中的一款产品。FireBird是使用Active Silicon的专有DMA引擎技术ActiveDMA的高端性能。这项技术革新采用了基于RISC的处理器技术，保证了零CPU干预、高速和低延迟的图像数据传输。FireBird支持zui新2.1版本的Camera Link规范，包括80位模式:8位10-tap和10位8-tap模式，通常称为Camera Link Deca，时钟速率高达85 MHz。在FireBird上使用的4通道Gen2接口足够快，可以处理Camera Link 80位接口所能支持的全部数据速率。FireBird也支持从两个同步的基础Camera Link相机以及 Base, Medium 和Full 配置。

FireBird由Active Silicon的软件开发工具包ActiveSDK支持。这是一个单独的项目，允许快速的系统开发和集成。它提供了全面的示例应用程序和优化的运行时库，并通过一个公共API支持各种操作系统，包括Windows、Linux和QNX。第三方应用的驱动程序也可用，如Cognex VisionPro, HALCON, Common Vision Blox, StreamPix, LabVIEW等。除了控制硬件的功能外，这些库还包括用于操作和显示图像的通用功能。单独的数据表详细描述了ActiveSDK。

FireBird还支持CLProtocol的Camera Link相机的GenICam，包括那些使用GenCP的相机。作为FireBird驱动程序安装的一部分，提供了一个GenTL生成器，它允许图像采集卡与GenICam GenTL兼容的应用程序一起使用。

AS-FBD-1XCLD-2PE4的关键特性：

• 支持当前的v2.1 Camera Link接口

• 全面的I/O接口，包括前面板I/O接口

• Camera Link Mini 连接器(HDR/SDR)

• 支持PoCL (Power over Camera Link)供电

• ActiveDMA技术保证在不使用CPU的情况下获得数据

• 标准半长PCI形状

• 由已证实的ActiveSDK支持

• 支持GenICam的CLProtocol和GenCP相机

• 包括GenICam GenTL生产商

AS-FBD-1XCLD-2PE4的参数规格：

性能参数

物理规格

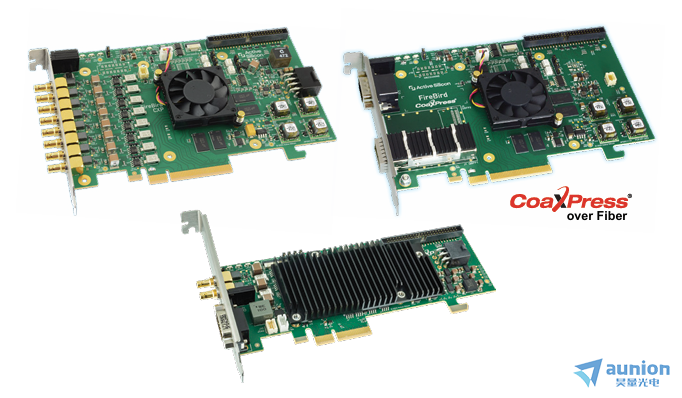

二、CoaXPress 图像采集卡

• OCTo、Quad、Dual and Single CXP boards

• CXP-12产品（每个连接高达12.5 Gbps），包括光纤CXP（QSFP10）

• 支持CoaXPress v2.1

• 电缆支架：<100m；光纤：<10km

• PoCXP（CoaXPress上的电源）

2.1 以FireBird CoaXPress 图像采集卡（8XCXP12-3PE8）为例

产品描述：

FireBird 8xCXP-12 3PE8图像采集卡是Active Silicon zu新研发的FireBird图像采集卡系列的新成员。FireBird采用Active Silicon专有的DMA引擎技术“ActiveDMA”，旨在实现所需性能。这项技术创新利用了基于RISC的处理器技术，确保了高速、低延迟的图像数据传输和零CPU干预。FireBird 8xCXP-12-3PE8支持两个4接口的CXP-6相机或四个2接口的CXP-6相机。

CoaXPress 是一种用于专业和工业领域的高速图像传输标准。该标准包含两种高速版本：CXP-10 和 CXP-12（即 CoaXPress v2.0 和 v2.1）。每种 CoaXPress 连接支持高达 12.5 Gbps 的数据传输速率，设备功耗可降至 13 瓦，同时还能以高达 42 Mbps 的速度进行设备控制——所有这些功能都可以通过一根同轴电缆实现。这些连接可以串联使用，以实现更快速的传输效果。该标准还支持非常长的电缆长度——使用 Belden 1694A 同轴电缆时，zui长可达 35 米，在 12.5 Gbps 的传输速率下；而在 3.125 Gbps 的传输速率下，zui长可达 100 米。当然，使用更粗的电缆的话，还能实现更长的传输距离。Active Silicon 是 CoaXPress 国际标准的主要起草单位之一。

FireBird 软件得到了 Active Silicon 的软件开发工具包 ActiveSDK 的支持。该工具包可以单独购买，能够显著提升系统的开发速度和集成效率。它提供了丰富的示例应用程序和优化的库函数，并通过统一的 API 支持多种操作系统，如 Windows 和 Linux（包括 x86 和 ARM 架构，以及 NVIDIA Jetson 平台）。

此外，它还提供了针对第三方应用程序的驱动程序，例如 Cognex VisionPro、HALCON、Common Vision Blox、StreamPix、LabVIEW、MATLAB 等。该驱动程序提供了完整的 GenICam 支持，包括用于数据流处理和寄存器访问的 GenTL Producer 模块。除了控制硬件的功能之外，这些库还包含了用于操作和处理图像的通用功能。

该产品的未来版本将支持一台连接 8 个接口的 CXP-6 相机，以及两台连接 4 个接口的 CXP-12 相机，这些相机可以以乒乓模式协同工作（即每次只从一个相机读取数据）。

AS-FBD-8XCXP12-3PE8的关键特性：

• 该产品是为多台 CXP-6 相机系统设计的

• 高性能的 CXP 2.1 型号，输入速率zui高可达50 Gigabits/s

• 快速 PCI Express 3.0（Gen3）8通道接口

• ActiveDMA 引擎——在几乎不占用 CPU 资源的情况下进行数据采集

• CoaXPress 通过一根电缆实现了高速数据传输、电力供应以及相机控制功能

• 针对触发器和灯光控制的全面输入/输出处理

• 支持 PoCXP（CoaXPress 接口上的电力传输）

• 八个高清晰度 BNC（微型 BNC）连接器

• 标准的半长 PCIe 外形规格

• 在 Windows 或 Linux 操作系统上完全支持 GenICam 功能（包括 GenTL Producer 软件）

• 依托经过验证的 ActiveSDK 技术支持

2.2 以AS-FBD-4XCOF12-3PE8为例

产品描述：

FireBird CoaXPress over Fiber 4xCOF-12图像采集卡能够以高达40 Gbps的速率采集图像数据，并使用与主流以太网技术相同的光纤电缆和连接器。该采集卡支持长达数公里的超长电缆长度。作为FireBird系列的一员，FireBird CXP over Fiber采用Active Silicon专有的DMA引擎技术“ActiveDMA”，旨在实现高效性能。这项技术创新应用了基于RISC的处理器技术，确保高速、低延迟的图像数据传输，且无需CPU干预。

FireBird CoaXPress over Fiber 4xCOF-12图像采集卡还具备数据转发功能。在此，第二个QSFP+连接器支持数据转发（Aurora、CoaXPress over Fiber格式），用于串接数据处理应用。

Active Silicon为光纤CoaXPress接口提供了一套完整的视觉解决方案。Oncilla机器视觉计算机——光纤CoaXPress将坚固的机器视觉工业PC系统与集成的4XCOF-12图像采集卡相结合。

什么是 CoaXPress-Over-Fiber (COF)？

CoaXPress-Over-Fiber (CoF) 是将现有的 CoaXPress 信号通过光纤传输，实现远距离下的高速数据传输的新技术。

借助该技术，即使在zui长100米的距离内，也能以低延迟稳定传输高分辨率图像数据。

传统的 CoaXPress (CXP) 存在传输距离短、线缆笨重、易受 EMI（电磁干扰）影响、带宽受限等问题。

为了解决这些问题，CoaXPress-over-Fiber (CoF) 通过光纤实现远距离传输与更高带宽，

同时具备抗 EMI（电磁干扰）能力，因此应运而生。
