PCBA上的涂层厚度测量

发布时间:2024-06-27 14:15:45 浏览量:1167 作者:Alex

摘要

MProbe 40可以直接在PCBA上测量涂层厚度,以避免使用测试片的成本和不准确性。测量可以在PCBA的不同区域进行,包括SMT元件表面,以验证涂层的均匀性和厚度。测量通常使用40 μm或20 μm的可见或可见-近红外范围(400-1000 nm)的测点进行。

正文


PCBA上的涂层厚度测量


在pcb制造过程中,通常采用保形保护涂层来保护电路。根据规格要求涂不同的涂层。涂层范围从简单的水溶性防尘涂层(通常< 20μm)到专门的疏水涂层(<1 μm)。


MProbe 40可以直接在PCBA上测量涂层厚度,以避免使用测试片的成本和不准确性。测量可以在PCBA的不同区域进行,包括SMT元件表面,以验证涂层的均匀性和厚度。测量通常使用40 μm或20 μm的可见或可见-近红外范围(400-1000 nm)的测点进行。


实例1 测量PCB表面的水溶性涂层

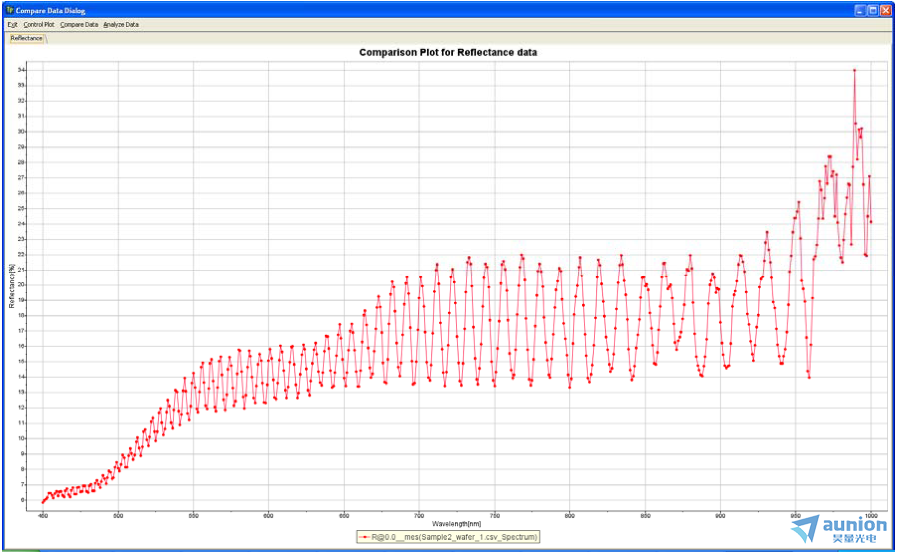

图1 涂覆PCB的反射光谱

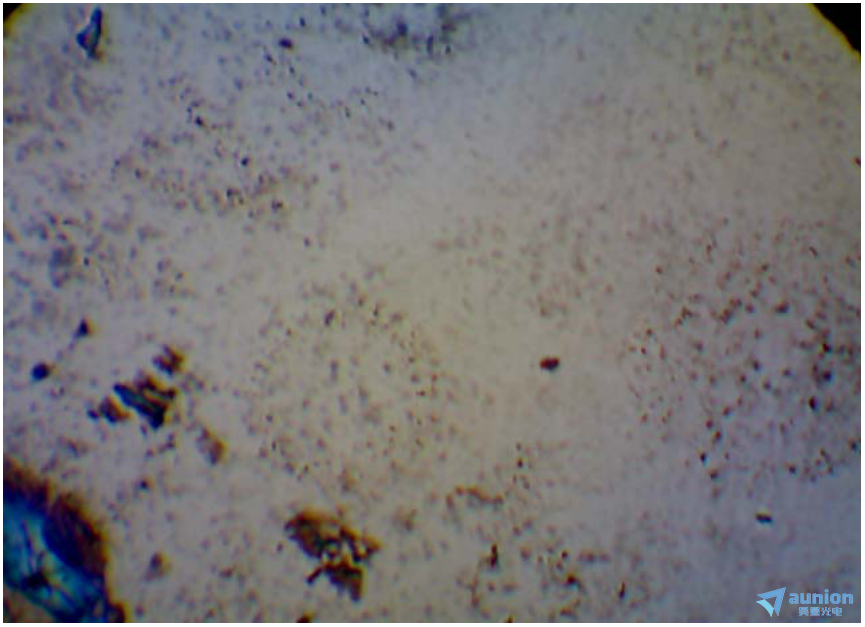

图2 PCB测量区

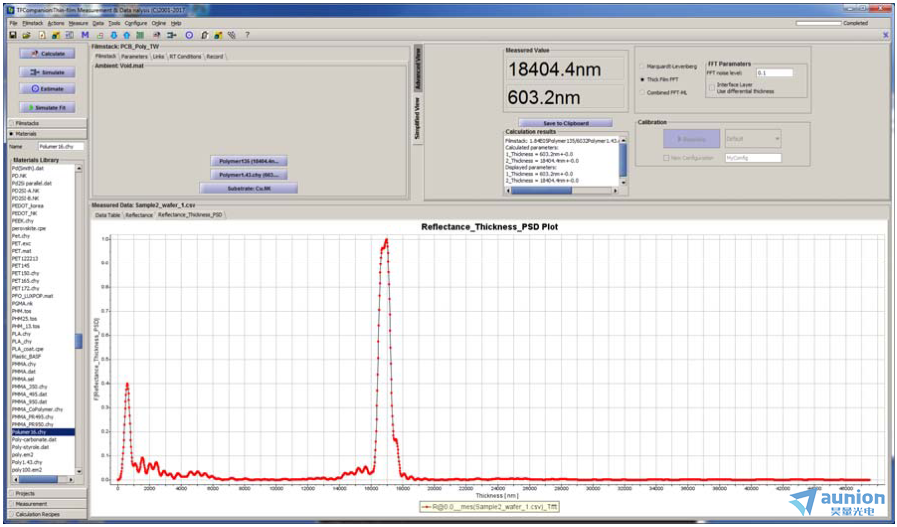

图3 测量结果:18.4µm涂层和0.6µm界面层


图4 PCB上的测量区域(硅区域灰色方形)

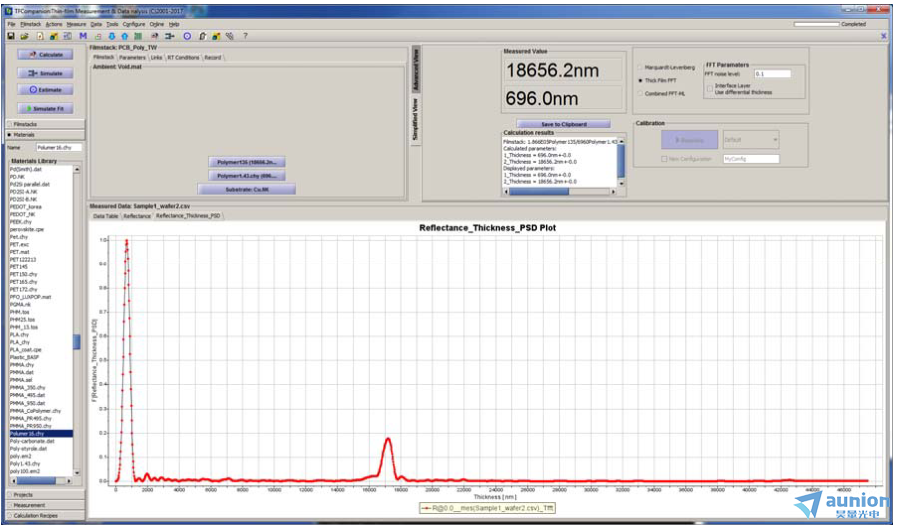

图5 测量结果(面积图4):层厚18.6µm,界面层厚0.7µm


例2:测量PCBA上的疏水涂层


图6 测量位置


图7 测量点(图6)在20倍放大


图8 模型与测量数据的拟合

测量结果:层厚535 nm
