上海昊量销售的脉冲控制器是一款单脉冲能量检测设备，脉冲控制器是有高速传感器 （High-Speed Thermopile）和高速仪表组成的测量系统。脉冲控制器被称为“激光脉冲质量的实时纠错与控制闸门”相比传统的功率检测设备，脉冲控制器可以将“脉冲缺失”与“能量抖动”进行实时检测。在激光测量，激光通信，激光精细加工、焊接、3D打印等领域得到了广泛的应用。
主要特点：
当脉冲能量不足以触发高速仪表时，检测每一个丢失的脉冲。
当检测到的脉冲能量低于用户指定的阈值时，检测每个低能量脉冲。
可以测量重复频率0.8MHz、脉冲持续时间低至 fs、平均功率可达 50W 的激光源发射的每个脉冲的能量，这些特性在热释电或光电二极管传感器中无法同时具备。 此外，它的高损伤阈值和高效的水冷却允许承受高达10mJ的能量。

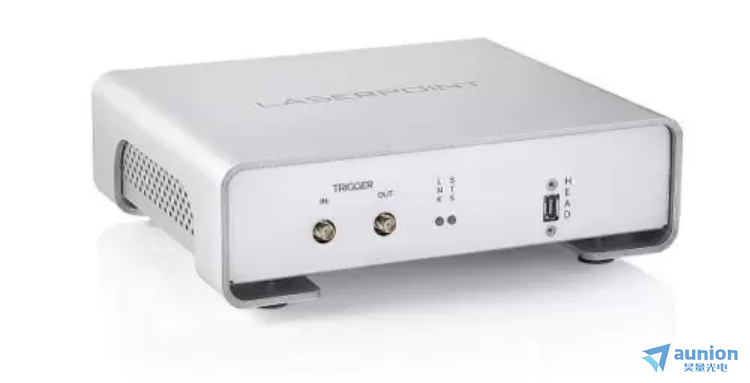

高速仪表配备专用的“脉冲控制器”软件，用于实时检测激光脉冲丢失或低于用户指定阈值的单脉冲。其模数转换采样速率达到500 Msample/s，可以完整捕获每个激光脉冲的热响应波形。仪表前面板配置Trigger IN和Trigger OUT两个SMA接口分别用于接收外部参考信号和输出实时报警信号。
高速仪表（HSM-1000-PC）有三种工作模式
示波器模式：允许在 PC 上显示采集到的激光脉冲序列（1 毫秒内积分）
实时模式：可以采集到激光脉冲序列的主要参数，例如脉冲能量和重复频率（ 1 毫秒内积分）
缺失模式：是系统的主要运行模式，它可以执行以下两个功能：
检测缺失脉冲，即任何能量低于触发HSM仪表触发阈值的激光脉冲。
检测每个低能量脉冲，即能量虽高于触发阈值低于用户指定阈值“低阈值”的脉冲。

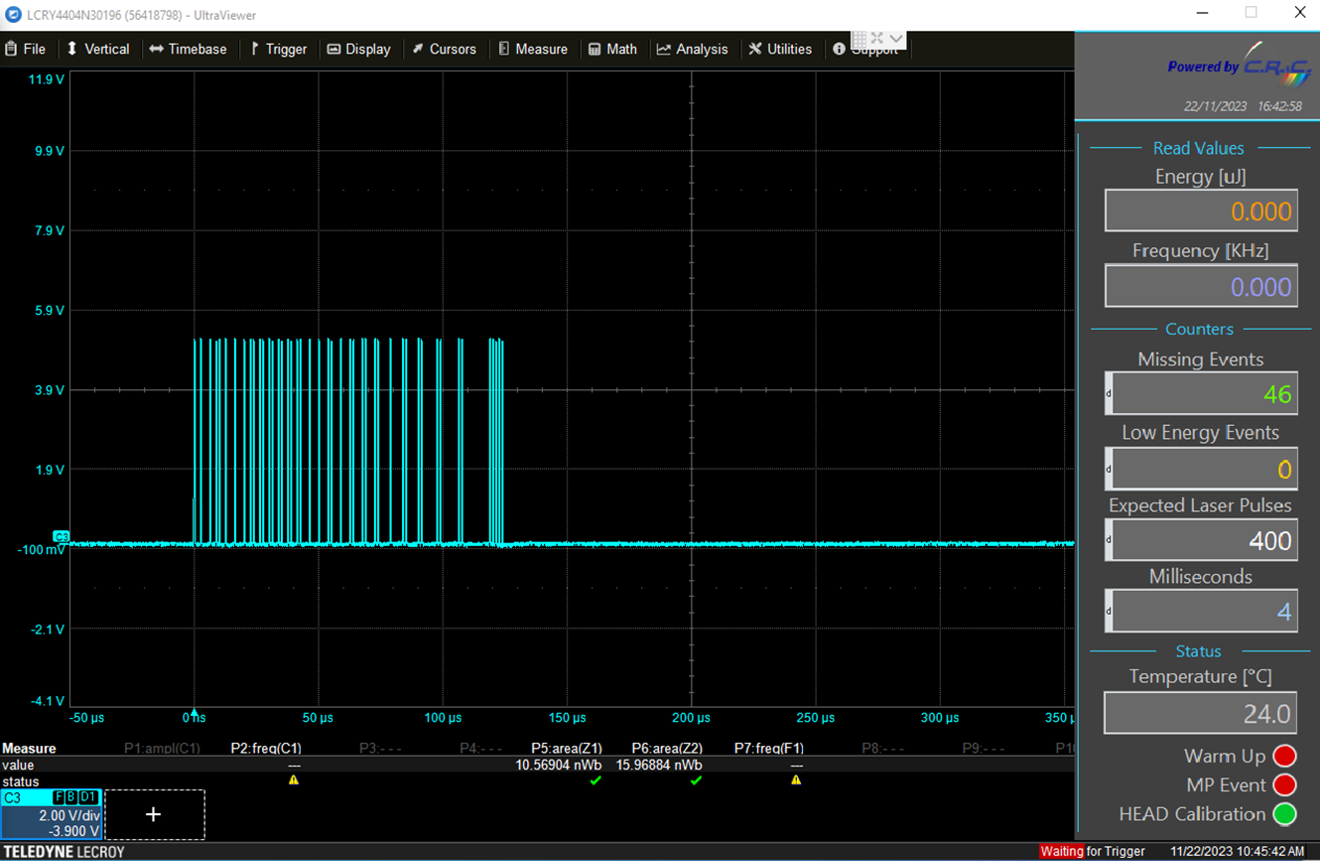

当出现任何脉冲丢失或脉冲能量低于用户设定的能量阈值时，触发输出SMA连接器会发出实时TTL报警信号：
高速传感器采用高速热电堆（High-Speed Thermopile）设计，其核心创新在于：通过特殊的微结构热设计，将热电堆的热时间常数大幅缩短至亚微秒量级，同时保留了传统热电堆在宽光谱（250nm至11μm）覆盖和高功率承受能力方面的固有优势。高速传感器的采样速率可达500 Msample/s，支持0.8MHz重复频率激光的逐脉冲测量，检测平均功率5W至50W，有效口径为14×14mm（T吸收体型号）或10×10mm（B吸收体型号），能量密度分别可达35 mJ/cm²（T型）和120 mJ/cm²（B型）。
技术参数：
T吸收体系列（宽光谱，适用于紫外至中红外，200nm–11μm）
| 型号 | 功率范围 | 能量范围 (*) | 能量密度 | 冷却方式 | 有效口径 |
|---|---|---|---|---|---|
| BM-A-5W-14-T-E-PC | 1mW–5W | 1μJ–2mJ | 35 mJ/cm² | 自然散热 | 14×14mm |
| BM-A-8W-14-T-E-PC | 1mW–8W | 1μJ–2mJ | 35 mJ/cm² | 自然散热 | 14×14mm |
| BM-A-15W-14-T-E-PC | 1mW–15W | 1μJ–2mJ | 35 mJ/cm² | 强制风冷 | 14×14mm |
| BM-W-20W-14-T-E-PC | 1mW–20W | 1μJ–2mJ | 35 mJ/cm² | 水冷 | 14×14mm |
B吸收体系列（高损伤阈值，适用于近红外，500nm–1.1μm）
| 型号 | 功率范围 | 能量范围 (*) | 能量密度 | 冷却方式 | 有效口径 |
|---|---|---|---|---|---|
| BM-A-5W-10-B-E-PC | 3mW–5W | 3μJ–5mJ | 120 mJ/cm² | 自然散热 | 10×10mm |
| BM-A-10W-10-B-E-PC | 3mW–10W | 3μJ–5mJ | 120 mJ/cm² | 自然散热 | 10×10mm |
| BM-A-25W-10-B-E-PC | 3mW–25W | 3μJ–5mJ | 120 mJ/cm² | 强制风冷 | 10×10mm |
| BM-W-50W-10-B-E-PC | 3mW–50W | 3μJ–5mJ | 120 mJ/cm² | 水冷 | 10×10mm |
FAQS
脉冲控制器它通过精准的脉冲能量测量来优化激光处理，尤其是那些快速和超快激光，能够在飞秒范围内测量脉冲持续时间。就像判断一个街头魔术师的漂亮把戏的时机一样，激光脉冲控制器确保每个“动作”的精确度。
Q：飞秒？那是多快呀？我在想，像闪电一样的快？那这个设备真的能做些什么呢？
A：飞秒确实是个惊人的速度，几乎超越了我们的想象。这个激光脉冲控制器有很多关键特点。比如说，它可以检测丢失脉冲，甚至在低能量情况下也能识别它们。
Q:那使用这个设备有什么特别的应用吗？
A:它在工业应用中相当有效，特别是在监测快速生产线的过程和检测激光的不稳定性。
Q:它能够多快地监测这些脉冲？
A：它能监测到 800 kHz 的激光，能够识别出一批批的丢失脉冲。
Q:那么这个设备有不同的传感器选项吗？我听说过空气冷却和水冷却版本。它们有什么不同呢？
A:在许多情况下，传感器的选择很重要，空气冷却版适用于一些低功率检测的应用，而水冷却版则适合要求更高的环境，能够测量高达 50W 的平均功率。
