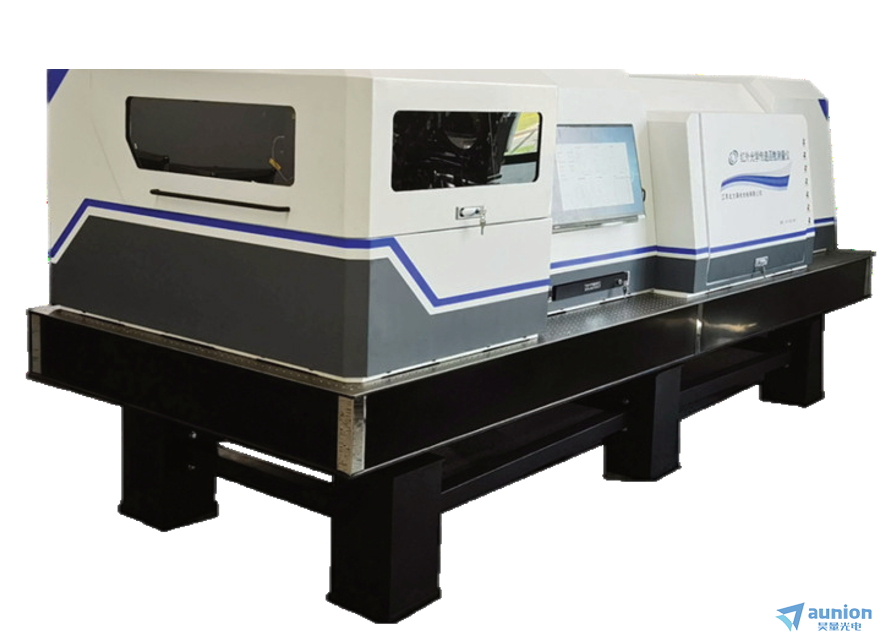

光学传递函数测量系统
上海昊量光电设备有限公司是国内专业的光电测试解决方案供应商，在光学传递函数测量领域拥有丰富经验。公司推出的光学传递函数测量系统，以调制传递函数（MTF）为核心评价指标，面向光学镜头及成像系统提供高精度、全参数的像质检测方案。
光学传递函数测量系统是一种评价光学镜头成像质量的仪器，可对成像系统加工装配误差、质量等进行评估，验证光学系统的理论与实际制造差，形成实物评价。主要用于光学镜头MTF以及其它光学参数等指标的测试，使光学系统的光学性能处于量值受控状态。

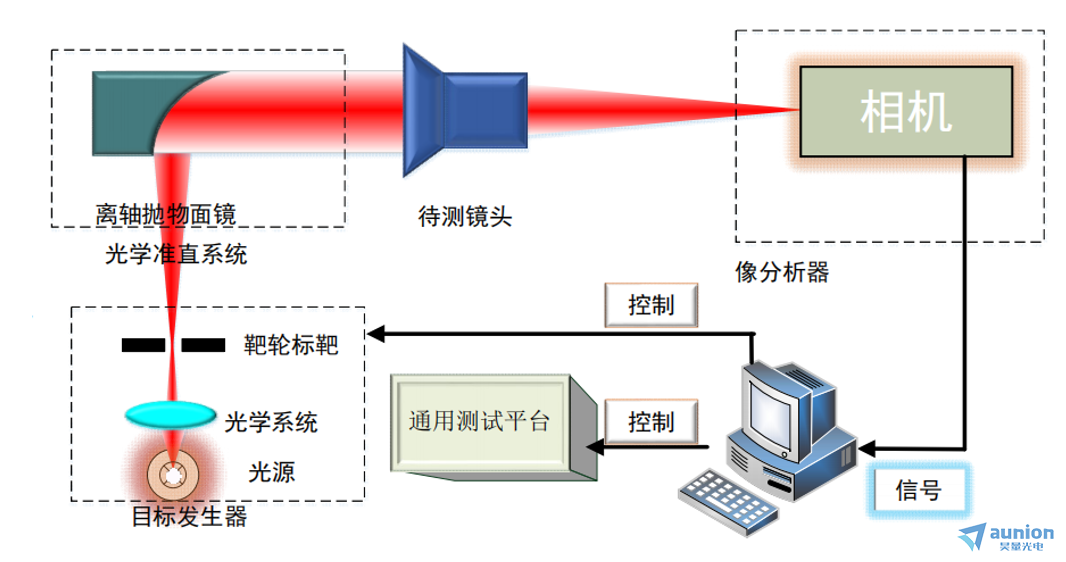

光学传递函数测量系统工作原理
系统光源经目标发生器光学系统调制后，投射至可程控靶轮标靶，生成包含标准空间频率图案的目标光信号；该信号入射离轴抛物面镜光学准直系统，被准直为平行光束，以此模拟无穷远目标，还原镜头的实际使用工况。平行光入射待测镜头后，在其焦面形成像方目标图像，由像分析器中的高分辨率相机完成图像采集；采集到的图像信号传输至计算机控制单元，经通用测试平台进行数字化处理与算法分析，解算出待测镜头的调制传递函数（MTF）、分辨率、畸变等核心光学性能参数，实现全流程自动化测试与数据评估。
光学传递函数测量系统主要功能
轴上与轴外无限共轭光学系统MTF
轴上与轴外有效焦距EFL，畸变，场曲，像散，主光线角度，相对照度等主要光学参数指标
光学传递函数测量系统主要指标
波段：VIS可见光、SWIR短波红外、MWIR中波红外、LWIR长波红外（可配置不同中心波长的带通滤光片）
可测焦距范围：3mm-200mm（客户化定制）
可测通光孔径：可达200mm（客户化定制）
视场角：±120°
MTF测量精度：±0.02（轴上）、±0.03（轴外）
MTF测量重复性：±0.01
像高：±25mm（可定制）
光学传递函数测量系统主要技术指标
| 光谱范围 | 1.0-2.5μm |
| 3.0-5.0μm | |
| 8.0-12.0μm | |
| 空间频率范围 | (0～300mm⁻¹) （短波红外） |
| (0～300mm⁻¹) （中波红外） | |
| (0～100mm⁻¹) （长波红外） | |
| 光学准直系统焦距 | 3000mm |
| 视场角 | ±90° |
| 线视角 | ±50mm |
| MTF测量重复性格 | ±0.1 |
光学传递函数测量系统主要战术指标
| 宽×高×深 | 3500mm × 1500mm × 2000mm |
| 重量 | 主机 ≤ 1000kg |
| 供电方式 | 电压：AC220V ± 10% 频率：50Hz ± 5% |
| 功耗 | ≤ 2000W |
| 环境适应性 | 工作温度：+20℃ ± 10℃ 储存温度：0 ~ +55℃ 电磁兼容性：不作要求 |
| 可靠性 | MTBF(θ) ≥ 3000h |
| 可维修性 | MTTR ≤ 1h（采用整件更换方式） |
光学传递函数测量系统其他参数
MTF采用面阵相机作为图像分析器
定视场角方式：测量总耗时在2-3分钟/个（不含镜头与工装装配时间）
定像高方式：测量总耗时不大于10分钟/个（不含镜头与工装装配时间）
空间频率：LWIR（0-60lp/mm）、MWIR（0-100lp/mm）、SWIR（0-100lp/mm）、VIS（0-100lp/mm）
光学传递函数测量系统镜头测量实测图

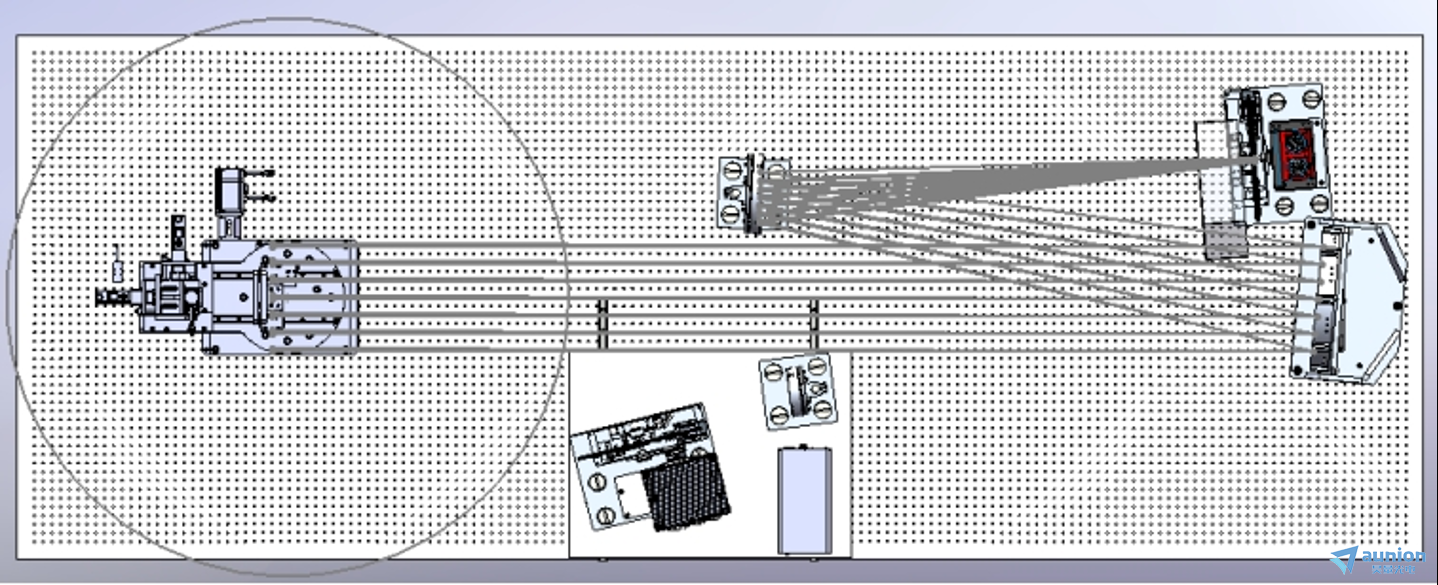

直筒型镜头测量示意图

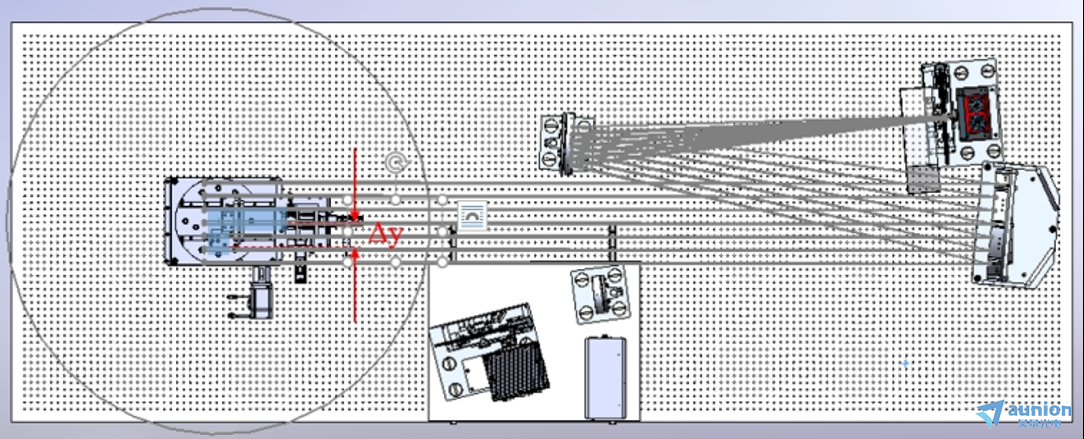

U型镜头测量示意图

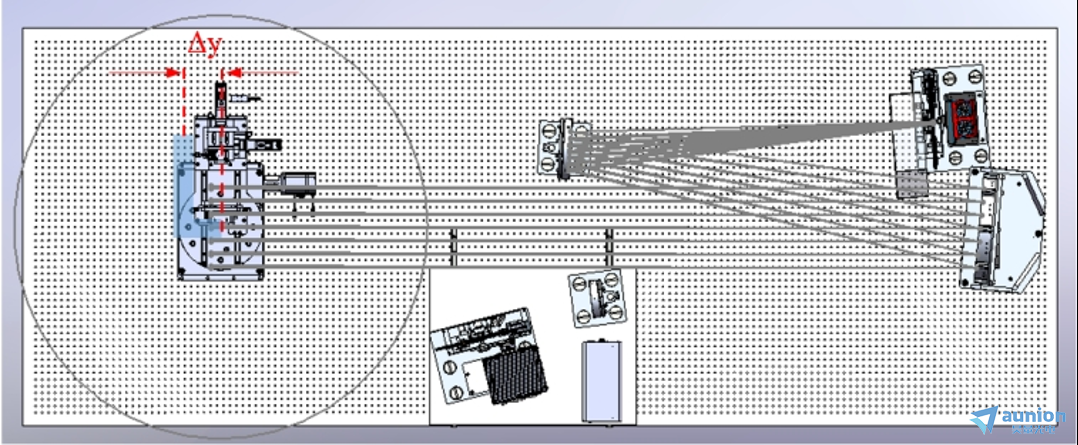

L型镜头测量示意图
光学传递函数测量系统实测结果

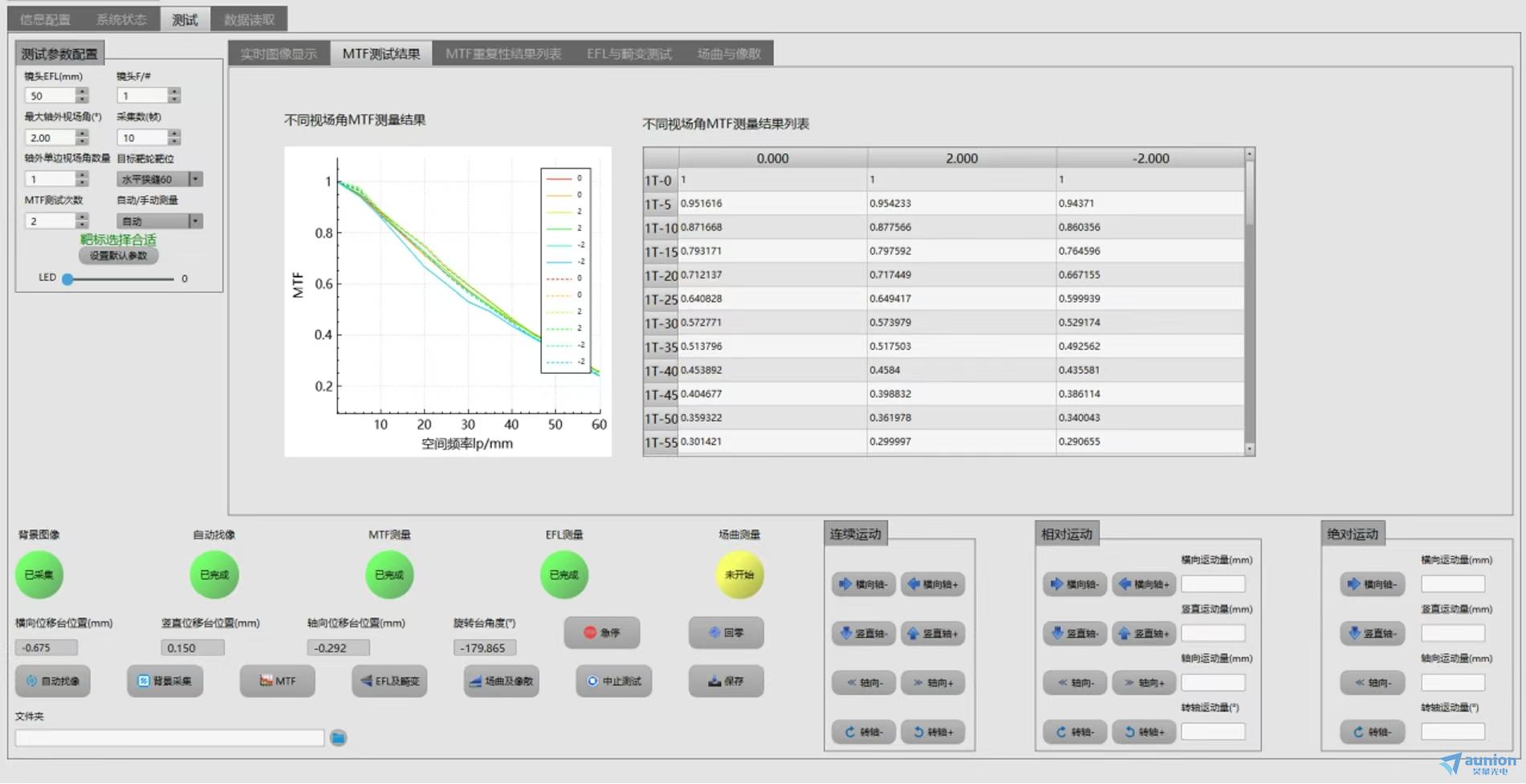

MTF实测页面

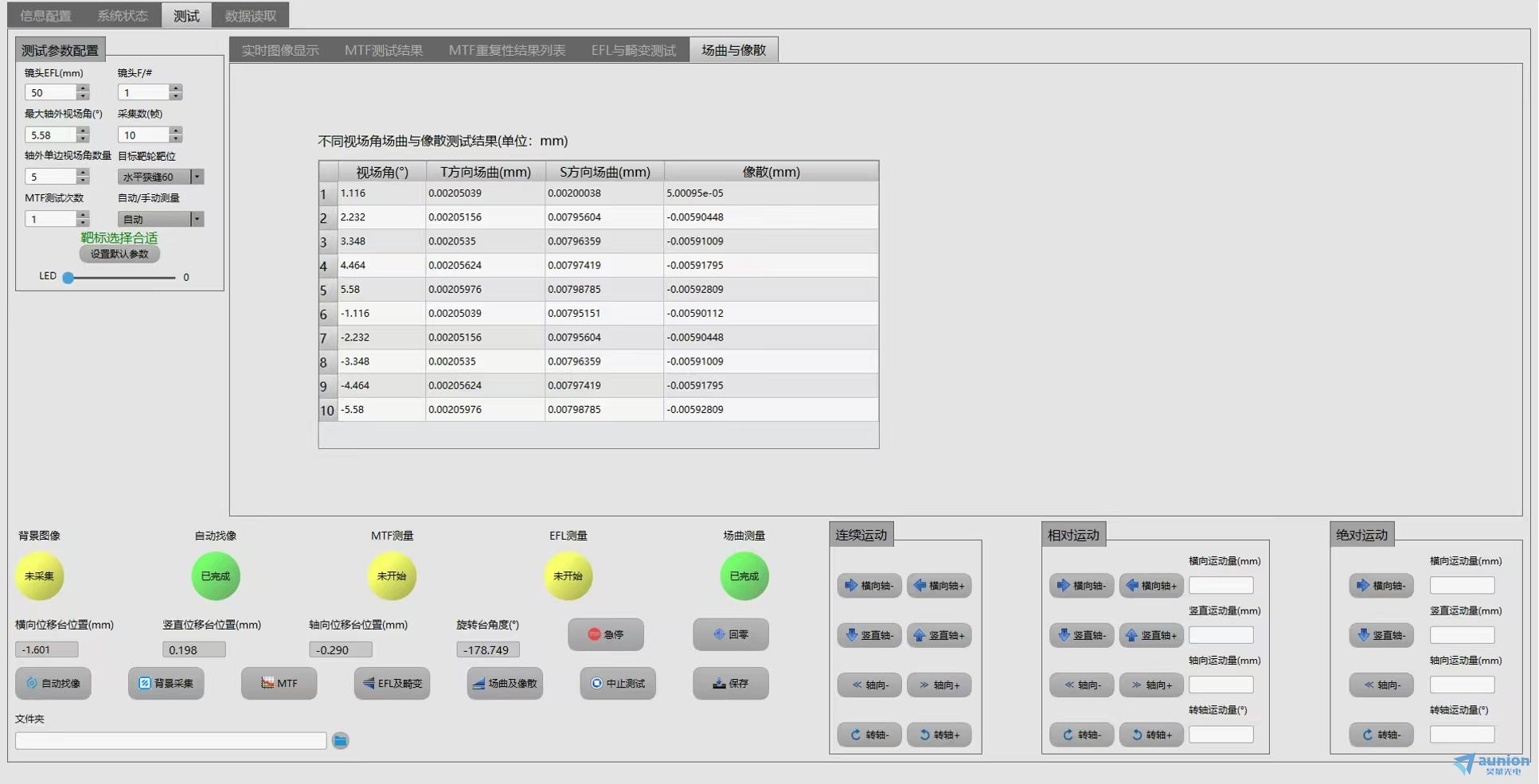

场曲像散实测页面

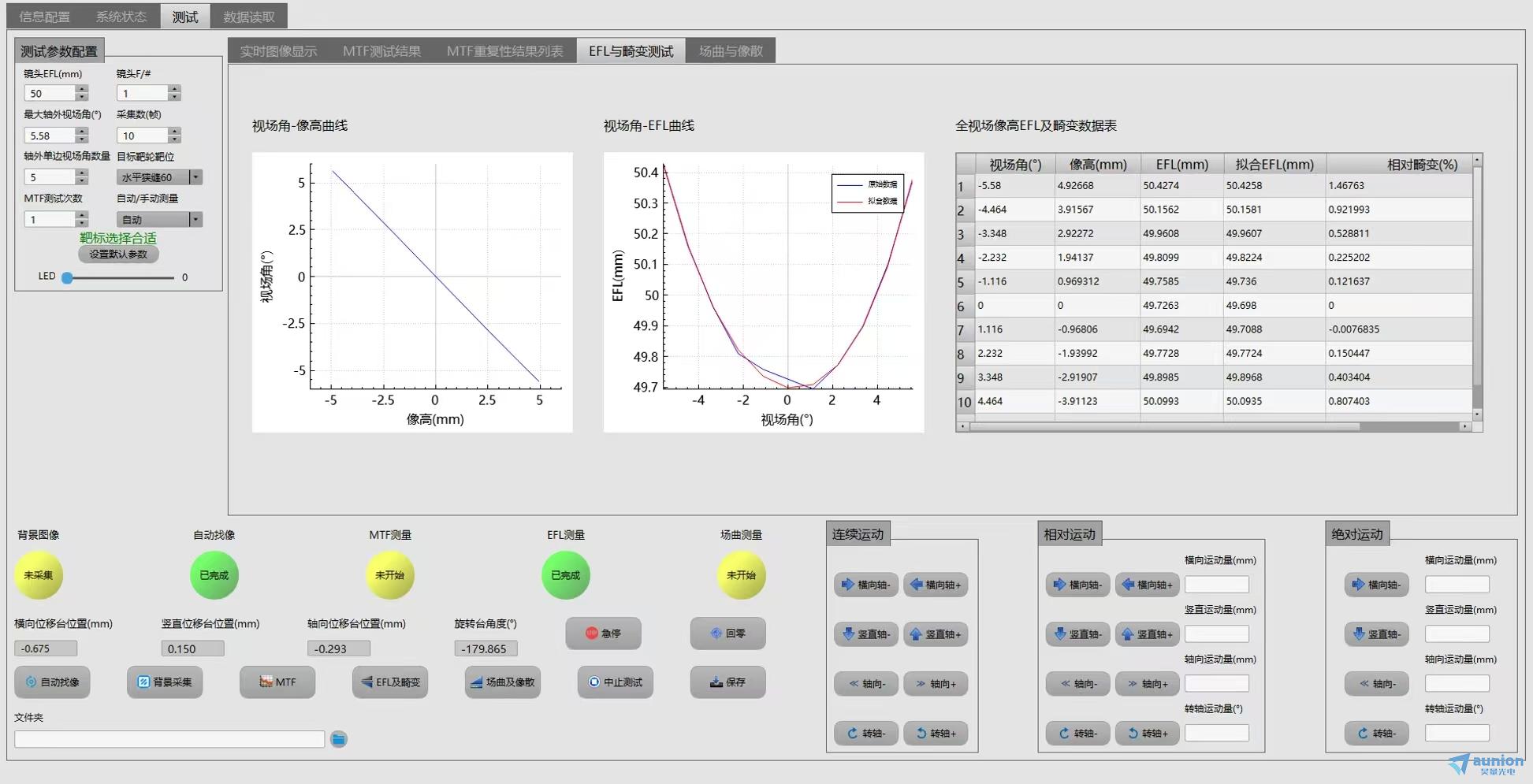

焦距实测页面

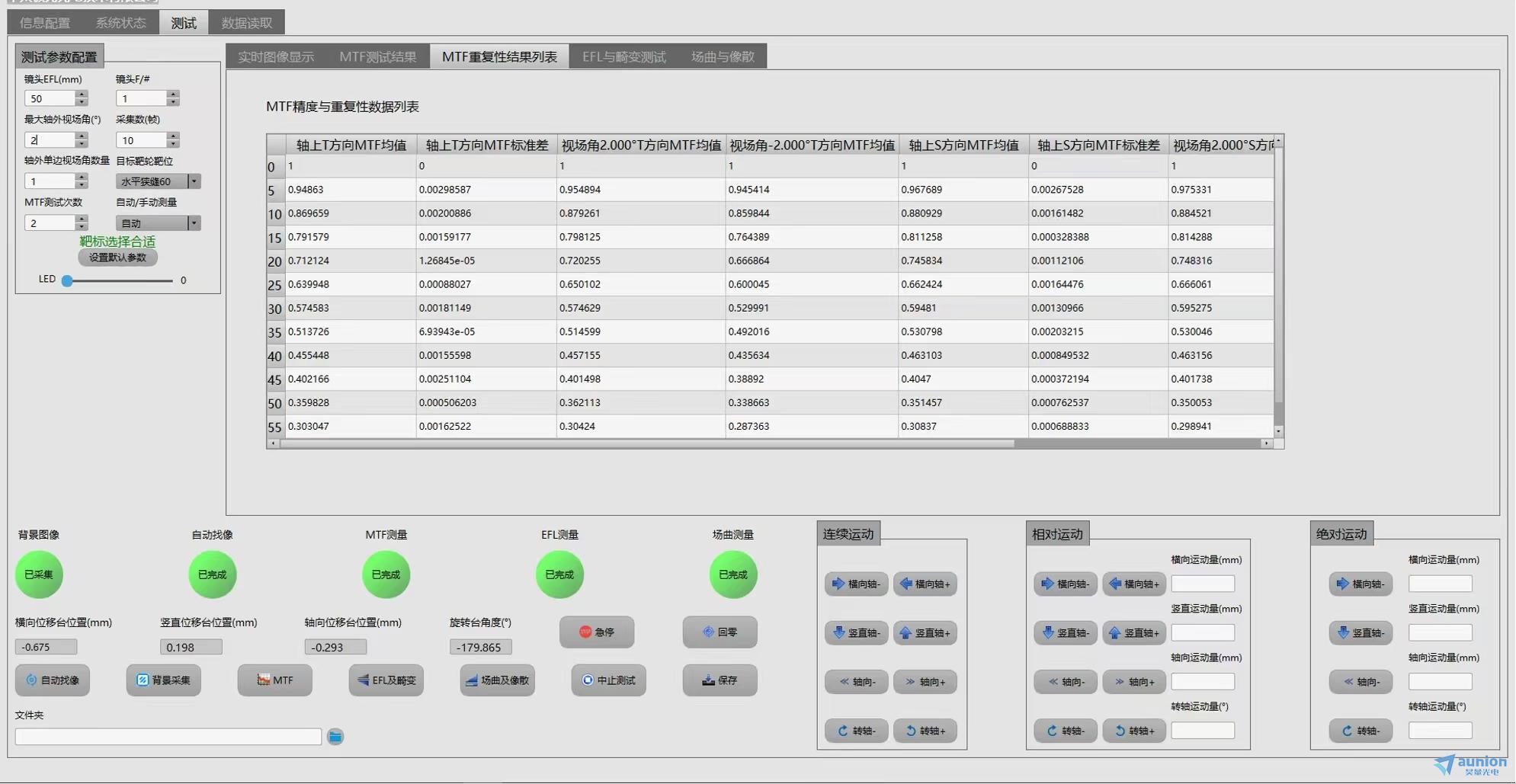

MTF重复性实测页面
光学传递函数测量系统是连接光学设计与实物验证的关键桥梁。昊量光电推出的光学传递函数测量系统，从紫外到长波红外、从轴上到轴外、从MTF到畸变场曲，实现了对光学镜头成像质量的全面量化评估。系统采用离轴抛物面镜准直光路与高分辨率面阵相机像分析器，配合全自动程控靶标与计算机算法，能够在2～10分钟内完成一颗镜头的全参数测试，MTF测量重复性优于±0.01，数据可溯源、可复现。
无论是可见光镜头、短波红外镜头，还是中波/长波红外热成像系统；无论是直筒型、L型还是U型特殊光路结构，本系统均能提供可靠的测试方案。实测页面直观展示MTF曲线、场曲像散分布、焦距重复性等关键数据，帮助研发人员快速定位像质问题，帮助产线高效完成批量检测。
