DMD（Digital Micromirror Device，数字微镜器件）是高速二值振幅型空间光调制器，由数十万至数百万片独立可控的微型反射镜阵列构成，通过微镜 ±12° 翻转实现空间光场的可编程开关调制。对比液晶 SLM，DMD 核心优势是图案刷新速率极高、光通量承受能力强、紫外波段兼容性好，现已广泛覆盖工业制造、三维测量、前沿计算光学、生物医疗、激光调控五大方向，是科研与高端装备领域可编程光掩模、动态光场调控的核心器件。

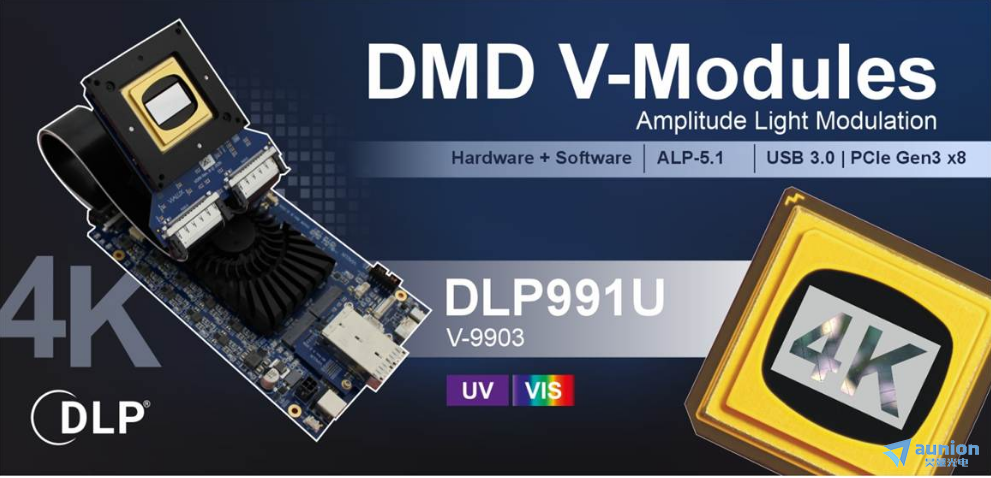

星朗浩宇光科技（上海）有限公司提供的ViALux全新一代的4K高分辨率DMD空间光调制器产品-V-9903，搭载 TI DLP991U芯片组，将真正的4K分辨率（4096x2176）和超高速传输速率（PCIe接口）相结合. 该设备拥有超过890万个微镜，并具备高达 10,000 Hz的全阵幅切换速率，为 DLP® 技术树立了新的标杆。V-9903可同事支持紫外（UV）/可见光(VIS)波段，配备持久验证的ALP控制套件，这些性能特点特别适用于研发应用（如计算光学、量子光学等），以及在无掩模光刻、3D打印、显微成像和光学测量等领域的工业应用。
4K高分辨率DMD空间光调制器主要特点：

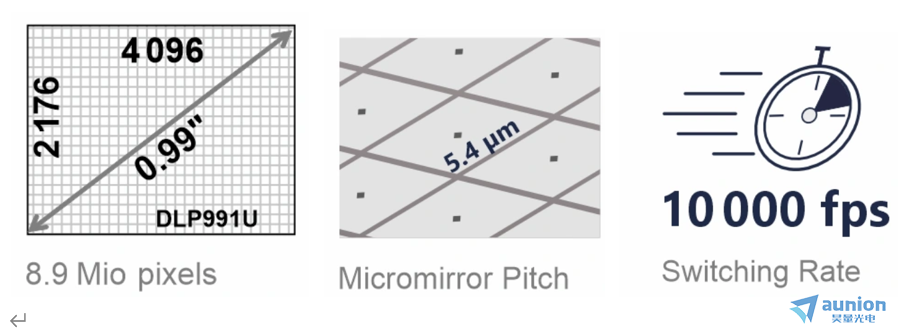

真正的4K分辨率：4096 x 2176 ,采用TI DLP991U芯片；
波段范围： 可见光波段（400-800nm，VIS） & 紫外波段(343-410nm，UV);
超高传输速率：采用PCIe Gen3 x8 + USB3.0 双高速接口 ；
大内存容量：16GB 或32GB DDR4内存，支持图片预存；
超快刷新速率：10KHz的全阵幅刷新速率；
DLS选项：可支持同一个FPGA同步DMD投影与相机数据采集，消除时序延迟，动态测量、高速成像系统时序更精准；
控制套件：持久验证的ALP-5.1控制套件，留有API开发接口，支持Matlab,Python,LabView,C#等语言，节省开发时间；
FPGA 内部硬同步 DMD 投影与相机采集，消除时序延迟，动态测量、高速成像系统时序更精准；
模块化结构，轻松集成光学平台（LabKit便携安装支架）；
典型应用场景：
紫外无掩模微纳光刻：PCB线路、封装、微流控芯片、MEMS 器件、微结构光固化直写，替代传统实体掩膜，快速换版、降低制造成本，滚动连续曝光提升产能；
高精度 3D 形貌测量与结构光机器视觉：4K高分辨率结构光投影，用于工件三维检测、形变分析、精密零部件扫描；DLS 同步方案适配动态目标高速三维重建；
前沿计算光学科研：单像素成像、压缩感知、鬼成像、量子光学、波前整形、衍射光学与动态光束调控；
高精密工业DLP光固化3D打印：小特征尺寸精密增材制造，提升打印细节与面幅；
生物荧光显微动态照明、自适应光学照明；
4K高分辨率DMD空间光调制器参数表：
参数/型号 | V-9903 UV | V-9903 VIS |
芯片组 | DLP991U & DLPC964 | DLP991U & DLPC964 |
DLP规格 | 0.99" 4K | 0.99" 4K |
作用波段 | 紫外波段（343-410nm） | 可见光波段（400-800nm） |
分辨率 | 4096 x 2176 | 4096 x 2176 |
微镜尺寸 | 5.4um | 5.4um |
有效作用区域 | 22.2 x 11.8 mm | 22.2 x 11.8 mm |
控制板尺寸 | 162 x 99 mm² | 162 x 99 mm² |
拓展板尺寸 | 86 x 88 mm² | 86 x 88 mm² |
排线长度（可选） | 200 / 300 / 400 mm | 200 / 300 / 400 mm |
板载内存 | 16 GB 或 32 GB | 16 GB 或 32 GB |
MAX图片加载量（1bit） | 15 420 或 30 840 | 15 420 或30 840 |
硬件触发 | master / slave | master / slave |
控制套件 | ALP-5.1 | ALP-5.1 |
MAX刷新速率（1bit） | 10000Hz | 10000Hz |
MAX刷新速率（6bit） | 641Hz | 641Hz |
MAX刷新速率（8bit） | 184Hz | 184Hz |
MAX刷新速率（12bit） | 12Hz | 12Hz |
PC接口 | USB3.0/PCIe Gen3 x8（双接口） | USB3.0/PCIe Gen3 x8（双接口） |
PC传输速率（取决于压缩比和PC配置） | 300-700fps（USB3.0） ~5000fps(PCIe) | 300-700fps（USB3.0） ~5000fps(PCIe) |
相机传感器接口 | 1X | 1X |
相机线缆长度 | 600/250mm | 600/250mm |
相机传感器类型 | IMX174/IMX42x/IMX53x | IMX174/IMX42x/IMX53x |
控制软件（相机选项） | DLS-API | DLS-API |

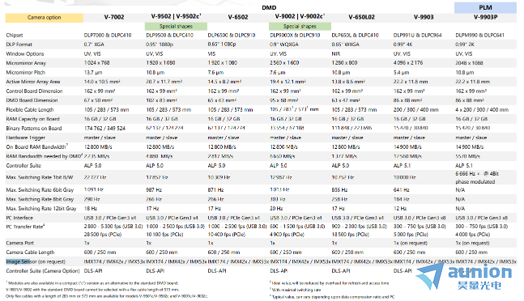

除了4K高分辨率DMD空间光调制器，我们还提供其他分辨率的DMD空间光调制器产品，如1024 x 768, 1920 x1080, 2560 x1600等，波段范围包含紫外、可见光、近红外波段。
处理DMD振幅型空间光调制器产品，我们的PLM相位型空间光调制器也已经供货。
