把激光线宽从 kHz 甚至 MHz 级压缩到 Hz 量级，真正困难的并不是“找到一个更窄的滤波器”，而是建立一个在温度、振动、声学扰动和材料热噪声面前仍足够稳定的光学长度基准。
从“腔长稳定”到 1 Hz 线宽，Stable Laser Systems 超稳腔（超高精度 Fabry–Perot 腔）起到的决定作用！
高精度光谱、光学原子钟、光频梳稳频、相干光通信和长相干长度测量都在追求同一件事：让激光频率在目标时间尺度内尽可能不漂、少抖。单纯依靠激光器自身的机械腔或电流控制，很难把环境扰动隔离到 10⁻¹⁵ 量级。工程上更有效的做法，是先准备一个频率判别能力极强、短期稳定性极高的参考——高精细度 Fabry–Perot 光学腔——再用反馈把激光“追随”这个参考。
因此，超稳腔不是一个简单的“窄带滤波器”。它本质上是一把以光学长度 L 为刻度的频率尺：当 L 被稳定住，腔的纵模共振频率也就被稳定住；激光通过 PDH 等方法锁在某个共振峰上后，激光频率噪声就被压到参考腔允许的水平。反过来，腔长只要发生极微小变化，共振频率就会同步变化，所以温度、机械应力、声波、地面振动、真空压力和材料内部热涨落都会成为频率噪声源。
对于近似真空、长度为L的两镜FP腔，光速c，纵模阶数为m，纵模共振频率可写为νₘ≈m·c/(2L)。相邻纵模之间的自由光谱范围（FSR）为：
FSR = c / (2L)
这意味着腔越长，FSR 越小。另一方面，腔的精细度（finesse，记作 ℱ）可用 FSR 与单个共振峰半高全宽Δvcav的比值表示：
ℱ = FSR / Δvcav
当反射镜损耗足够低、finesse 很高时，共振峰会非常窄。频率稍微偏离共振点，反射光的相位和幅度就会显著变化，因此腔可以提供很陡的频率判别斜率——这正是 PDH 锁频能够做到高灵敏度的物理基础。
更重要的是，共振频率对腔长的相对变化近似满足δν/ν≈−δL/L。这个式子告诉我们：锁频系统实际比拼的是“能否把有效光程变化压到足够小”。因此超稳腔设计不可能只看镜片反射率；腔体材料、几何形状、支撑点、真空、热屏蔽、温控和隔振必须作为一个系统共同优化。
SLS 的标准参考腔通常围绕 ULE（Ultra-Low Expansion，超低膨胀玻璃）腔体设计。ULE 的优势不是“任何温度都不膨胀”，而是在某个温区附近可以出现有效热膨胀系数接近零的交叉点（zero-crossing temperature, Tzc）。把腔体稳定在自身经过表征的Tzc附近，可以显著降低环境温度缓慢变化引起的长期频率漂移。SLS当前产品资料强调可对spacer或完整腔体的Tzc进行表征，并把温控/真空外壳作为性能实现的一部分。
当采用熔融石英（FS）镜基底以降低热噪声时，还要处理FS与ULE之间热膨胀系数不匹配带来的镜面形变。Legero、Kessler与Sterr的研究表明，FS镜与低膨胀spacer的材料差异会显著改变有效CTE与零膨胀温度；在镜背增加ULE补偿环可以把零交叉温度调回可用范围。这也是为什么“FS 镜热噪声更低”不能简单等同于“系统漂移一定更小”。
温控解决的是外界温度扰动，但材料内部的布朗热运动仍会引起spacer、镜基底和反射膜的位移涨落。Kessler等人的分析指出，光学参考腔的热噪声会直接构成超稳激光频率不稳定度的基本下限；腔长、光斑尺寸、材料机械损耗以及镜片/镀膜都会参与这一噪声预算。SLS的选型逻辑因此强调：若目标是Hz级甚至更低线宽，应优先考虑更低热噪声、更低加速度敏感性的长腔或切口腔，而不是单纯追求小体积。
实验台的竖直振动、声学扰动甚至真空泵的机械耦合，都会通过弹性形变改变镜间距。圆柱腔结构简单、成熟；切口腔通过几何设计与支撑位置优化降低加速度耦合；立方腔则强调刚性、紧凑和可移动性；中平面腔通过支撑面设计降低特定方向的振动敏感性。SLS当前产品明确把“目标线宽、FSR、工作环境中的温度与振动、短期/长期稳定性”列为选型前需要同时考虑的因素。
高性能cavity spacer如果暴露在空气中，其光程会受到折射率变化、压力波动、对流换热和声学扰动影响。因而真正的超稳参考腔通常要进入真空腔体，并辅以多级热屏蔽、温控器和隔振平台。SLS的圆柱/切口腔外壳当前公开规格中给出可达到<10⁻⁶ Torr的真空压力、零膨胀温度附近<15 kHz/day（1550 nm）的频率漂移指标，以及用于降低温度漂移的定制温控结构；这些指标属于“腔体+外壳/环境控制”层面的系统能力，而不是裸腔单独参数。
腔型 | 官方公开的代表性参数 | 主要优势 | 更适合的实验目标 |
|---|---|---|---|
圆柱腔 | 100 mm；FSR 1.5 GHz；直径 50 mm | 成熟、通用；原子物理/光谱稳频的常见方案 | 对极限振动灵敏度要求不高，追求成熟配置 |
切口腔 | 100 mm；FSR 1.5 GHz；可扩展 100–300 mm；直径 50 mm | 更低加速度敏感性；更低热噪声潜力 | Hz 级线宽、低漂移、精密频率基准 |
150 mm 切口腔 | 150 mm；FSR 1.0 GHz；直径 75 mm | Allan deviation <6×10⁻¹⁶ 可实现（具体取决于完整系统） | 光钟、冷却跃迁等更高稳定度需求 |
立方腔 | 50 mm；FSR 3.0 GHz | 紧凑、刚性高、移动后不易失准 | 空间/体积受限或需要一定可搬运性 |
中平面腔 | 100 mm/1.5 GHz；或 78 mm/2 GHz | 针对竖直方向振动灵敏度优化 | 对安装姿态、搬运或定制封装有要求 |
多孔/多波长腔 | 单 spacer 可容纳多组镜对；finesse/波段可定制 | 多波长共享同一频率参考、共模漂移 | 冷却/钟跃迁/晶格/再泵浦等多激光系统 |
Pound–Drever–Hall（PDH）方法的核心，是利用高精细度腔反射场在共振附近快速变化的相位信息，生成一个过零点明确、斜率很高且对激光强度噪声相对不敏感的误差信号。它通常包含几个步骤：相位调制：激光先经过 EOM，在载频两侧产生射频边带。调制频率通常远大于腔线宽，使边带基本不进入腔共振。腔反射：载频若偏离共振，其反射场相位相对边带发生变化。光电探测器把载波与边带的拍频信息转换为射频电信号。同步解调：用与 EOM 同源的射频信号进行混频/低通，得到在共振点附近近似反对称的PDH error signal。共振点对应误差信号零交叉。闭环反馈：把误差信号送入伺服器，分别驱动快执行器（如AOM、电流）和慢/大范围执行器（如PZT），把激光频率持续拉回腔共振。
高finesse的价值体现在这里：腔共振越窄，单位频率偏移对应的相位变化越明显，误差信号斜率越大，理论上可以得到更高的频率判别灵敏度。但锁得“稳不稳”还取决于伺服带宽、执行器噪声、RAM（残余幅度调制）、光学回返、模式匹配和参考腔自身噪声。也就是说，高finesse是必要条件之一，但不是完整答案。
由Liquid Instruments公司推出的Moku系列设备内置十余种仪器包含锁相放大器、激光稳频/锁相功能，通过可视化UI设计，在仪器界面可以实时观测信号状态，Moku：delta更是支持2GHz带宽1mHz-2GHz解调，噪声<10nV/√(Hz),并且内置PID控制器，可在激光稳频链路中直接调控信号，支持快慢反馈同时输出，是构建PDH稳频环路的可选方案。
论文Methods给出的SLSATF6300参数非常完整：腔体采用ULE，长度50mm；finesse 为400,000；腔共振峰半高全宽约8kHz；FSR为3.14GHz。输入光通过消色差透镜进行精确模式匹配后进入腔体。为了屏蔽环境扰动，参考腔置于10⁻⁷Torr真空腔内，在34°C下实现±0.001°C的严格温控；真空腔外还有声学屏蔽罩，并放置在主动隔振平台上。
这组参数很好地说明了：论文得到“1 Hz 线宽”，并不是因为FP腔本身的透射峰只有1 Hz。实际上该腔共振峰宽约8 kHz；1Hz是闭环激光/光频合成系统在高斜率频率判别、低噪声参考、PDH伺服与环境控制共同作用下得到的输出线宽。

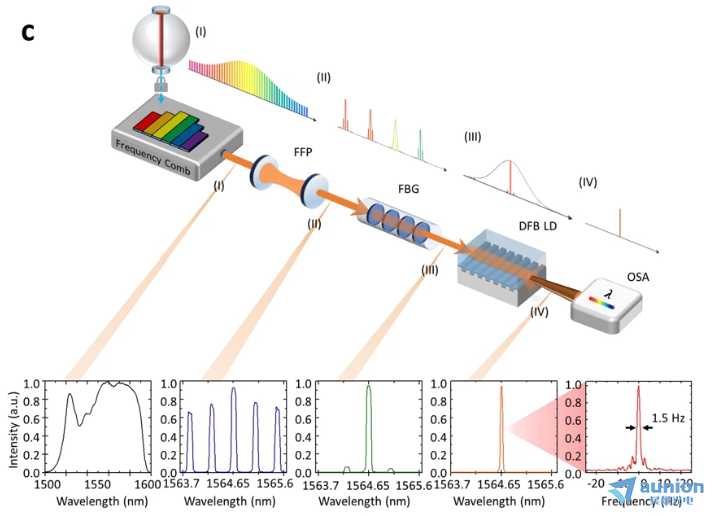

研究团队使用1550 nm附近的掺铒光纤飞秒激光器产生光频梳，梳齿间隔100 MHz。单根梳齿的功率很低，因此先用光纤Fabry–Perot滤波器与FBG组成复合滤波单元选出目标梳齿，再把该梳齿注入 DFB 激光二极管进行注入锁定放大。论文报告这一过程可获得约40–50 dB的放大，同时尽量保持原梳齿的频率位置与窄线宽。

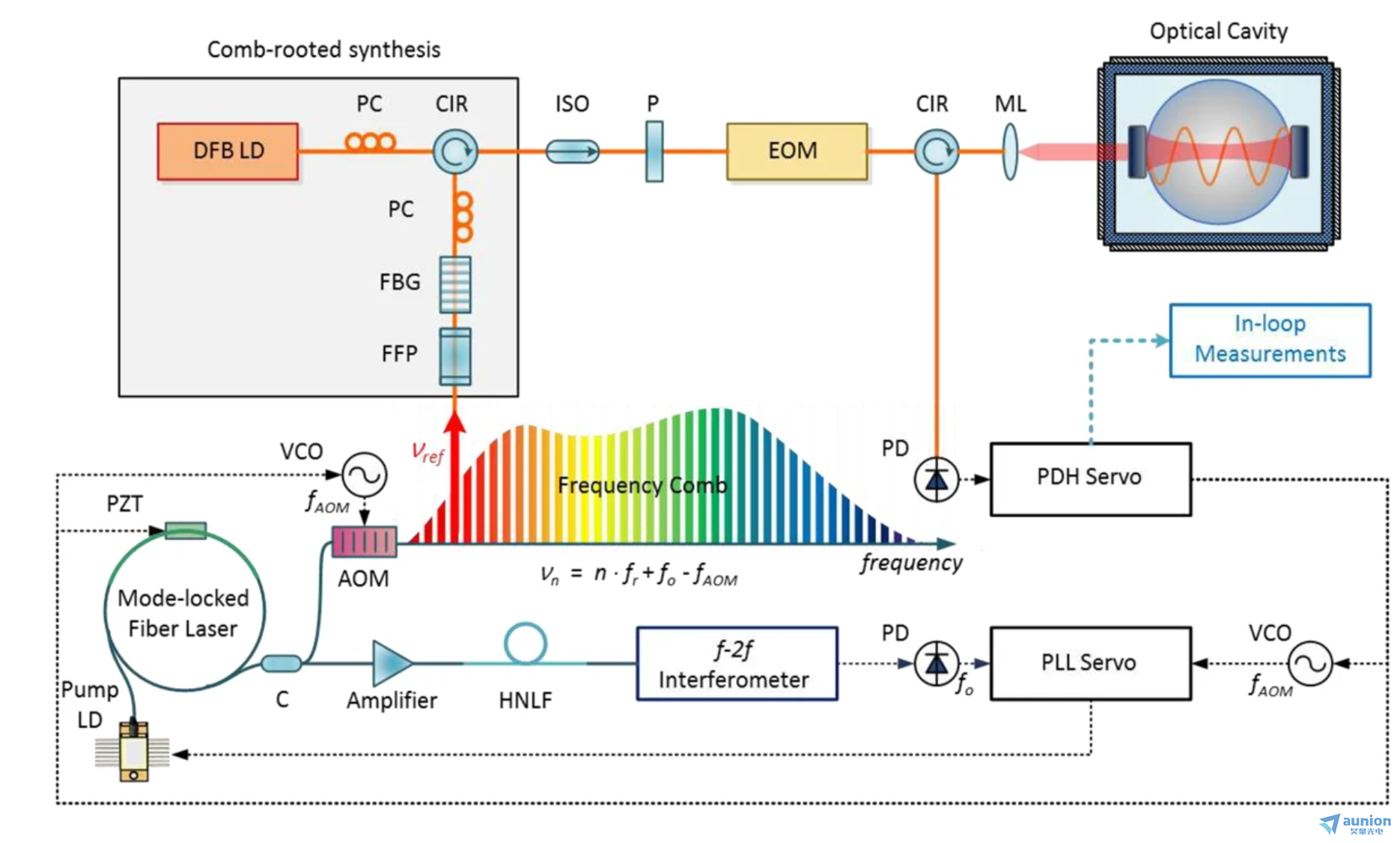

被选作νref的梳齿位于1564nm，光功率约20mW。它经过EOM以48MHz 进行相位调制后入射SLS高精细度腔。反射光用于产生PDH误差信号。实验还通过线偏振器对准EOM主轴，并对EOM做温度稳定以降低RAM；同时加入隔离器，抑制散射/反射光造成的etalon效应和误差信号零点漂移。
为了同时获得大动态范围和高控制带宽，实验采用双执行器：腔外AOM的控制范围约6MHz、带宽约200kHz，用于快速修正；振荡器内部PZT的动态范围约1GHz、带宽约20kHz，用于较大范围和较慢频率调整。这个“快执行器 + 慢执行器”的组合，是很多超稳锁频系统的典型结构。
只有把一个梳齿锁到腔还不够，因为光频梳中每根梳齿满足 νₙ=n·fr+f₀。论文用 f–2f 干涉仪探测载波包络偏移频率 f₀，再通过泵浦电流控制器（约 40 kHz 带宽）使 f₀ 与 AOM 引入的频移相互补偿，从而把整个光频梳稳定到零偏置条件。这样，参考梳齿从 SLS 腔获得的短期稳定度就能够传递到其它梳齿。
论文测得 PDH 控制信号在共振附近具有约75μV/Hz的线性灵敏度，可实现亚Hz级控制分辨能力。对20s的PDH控制信号进行统计后，Allan deviation约为 3.0×10⁻¹⁵@1 s；把1s平均后的控制信号投影成直方图，可得到约0.20Hz FWHM的激光—腔频率抖动。
需要强调：这些是环内（in-loop）或基于控制信号得到的指标，只能证明闭环内部误差被压得很小。为验证输出光真正有多窄，论文实验还做了独立的 out-of-loop 测量。

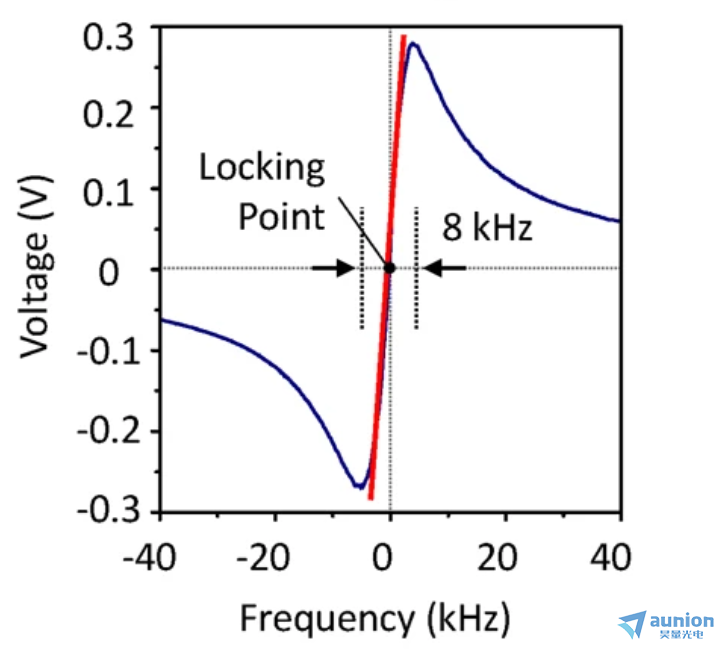

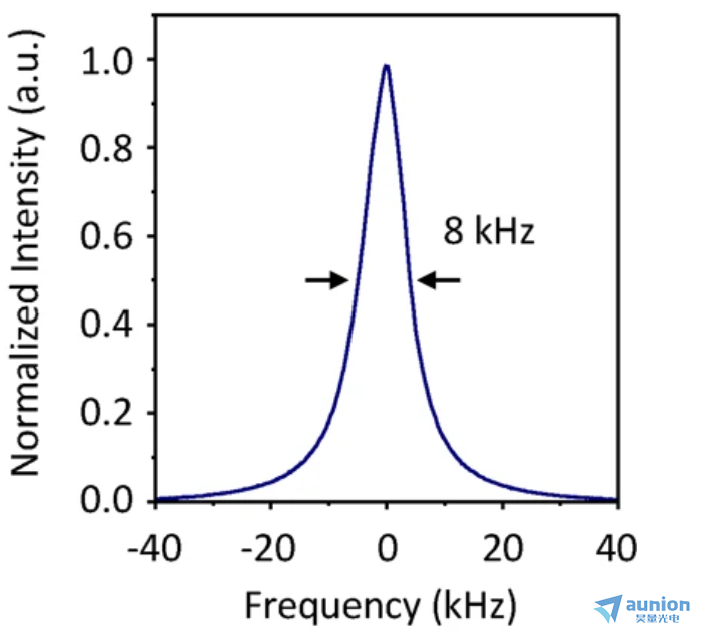

图1用于PDH锁定的高精细度光学腔的传输曲线（左）和PDH 控制信号随νref与腔谐振频率偏差的变化

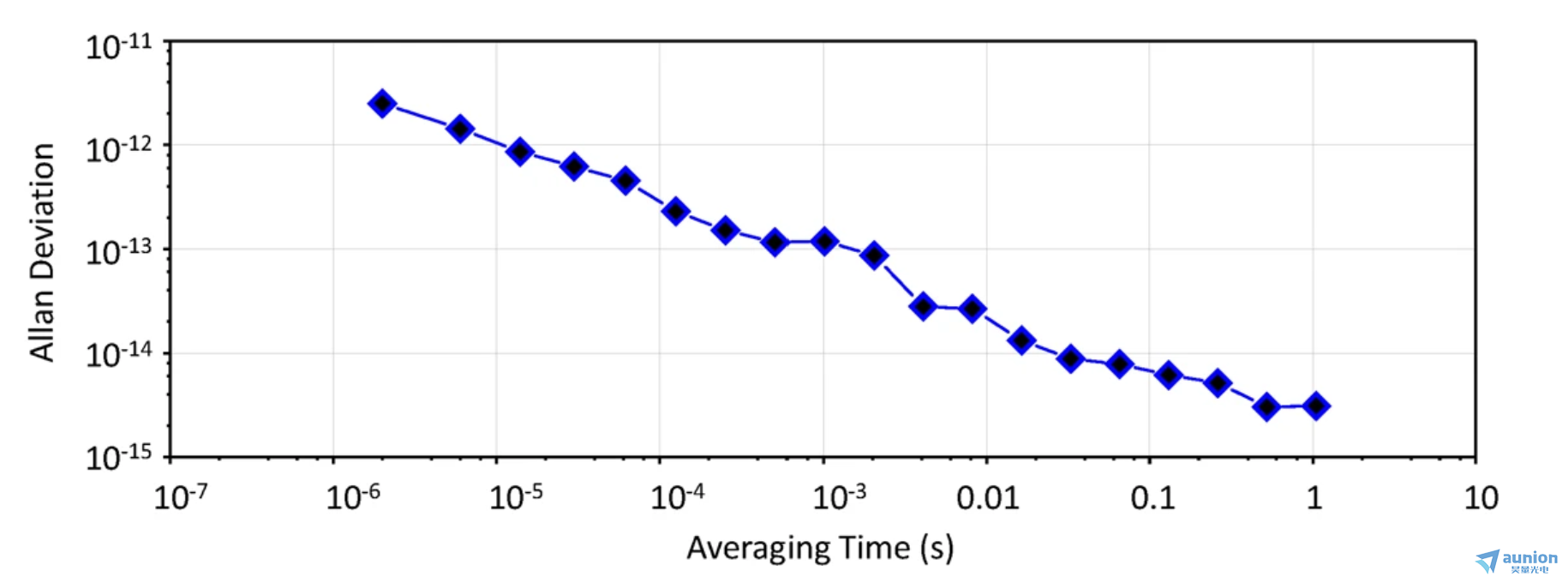

图2 PDH控制信号环内 Allan deviation

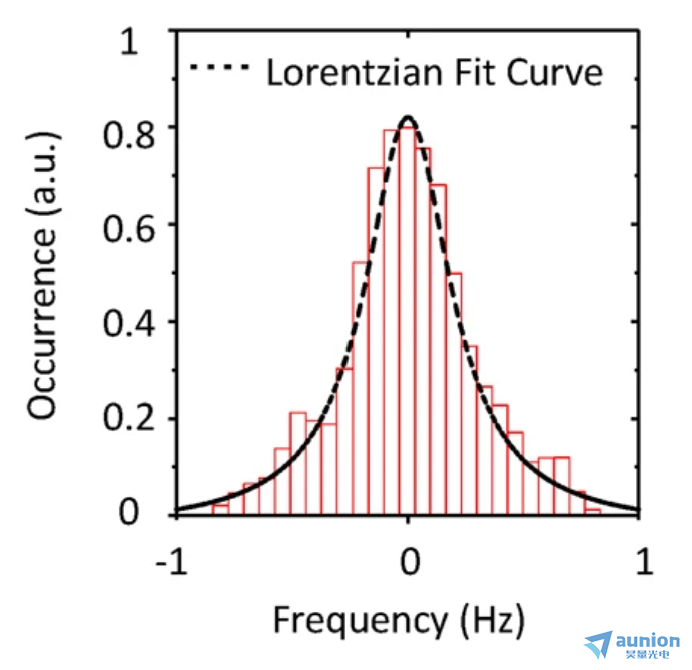

图3 1 s 平均后的激光—腔频率抖动直方图
研究团队搭建了两套合成器Comb #1和Comb #2，在1530 nm、1555 nm、1564 nm三个通道分别输出窄线宽光，并把对应通道进行外差拍频。以1564nm通道为例，两套系统的RF拍频线型为 Lorentzian，测得 1.50 Hz FWHM（1.8 s 采集时间）。在假设两路激光对拍频展宽贡献相同的条件下，单路输出线宽用1.50/√2估算为约1.0Hz。其它两个通道得到近似相同结果。
此外，论文连续监测三个通道30min，信噪比维持约60dB；1530nm通道拍频相位噪声在10Hz偏移处约−42.5dBc/Hz，并在约100kH处看到与AOM伺服带宽有关的servo bump。由相位噪声换算得到的分数频率稳定度为3.8×10⁻¹⁵@0.1 s。该系统可在约1550nm中心附近4.25THz（约 34nm）范围内，以0.1GHz步进选择通道。

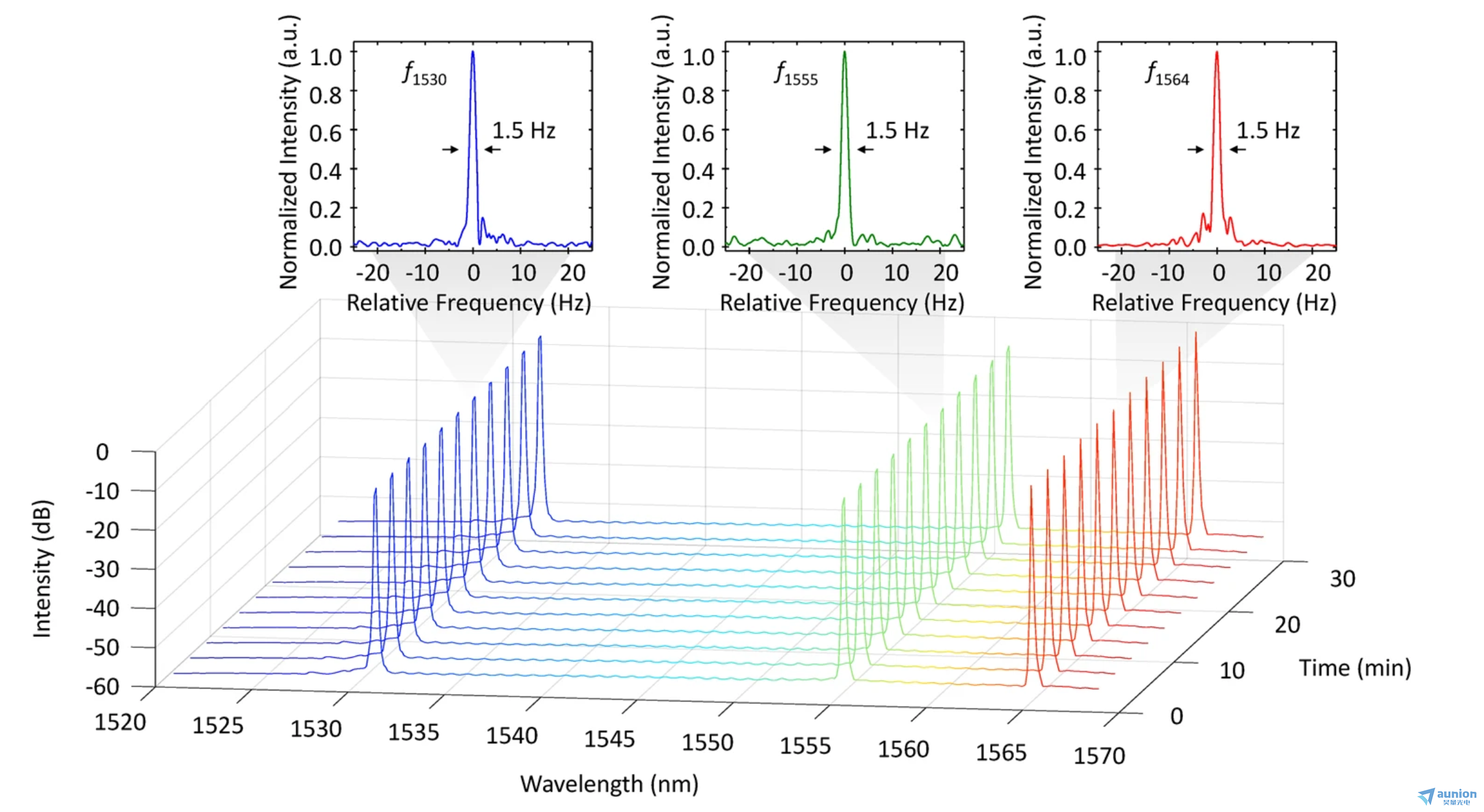

图5 1530/1555/1564 nm 三通道的 out-of-loop 拍频线宽量级
一，提供高斜率、低噪声的频率参考。高 finesse 带来窄共振峰和高频率判别灵敏度，使PDH误差信号可以在非常小的频率偏差下仍保持可测。
二，把环境工程“标准化”。腔体本身只是核心；真空housing、低振动支撑、热屏蔽、Tzc表征和温控，决定了实验室能否稳定复现理论上的cavity performance。SLS的产品体系把裸腔、housing、温控、隔振与稳频电子学作为相互匹配的工程链条，而不是孤立器件。
三，提供针对不同实验目标的几何权衡。追求极限热噪声与低漂移时，可采用更长的切口腔；空间受限或希望移动后仍保持对准时，可考虑立方/紧凑结构；多激光系统则可以使用多孔/多波段腔，让多个波长共享同一机械参考，从而利用共模漂移。
四，缩短从“会搭”到“稳定工作”的调试路径。对高校实验室而言，自研超稳腔往往不是单纯采购两片高反镜和一段 ULE spacer：还需要有限元支撑优化、光学接触、镀膜选择、Tzc 测量、真空与热设计、模式匹配、RAM 抑制以及长期漂移表征。成熟供应商的价值，更多体现在这些容易被论文一句话略过的工程细节。
应用 | 超稳腔在系统中的角色 |
|---|---|
光学原子钟/离子钟 | 作为 interrogation laser 的短期频率参考，降低本振噪声并提升跃迁谱线分辨率。 |
高精度原子/分子光谱 | 将激光线宽压到跃迁线宽或实验分辨率以下，分离弱结构与细微频移。 |
光频梳与频率合成 | 稳定某一梳齿/重复频率，把腔稳定度复制到宽光谱范围或多通道光源。 |
低相噪微波/光电振荡 | 通过光学频率分频或光学拍频获得低相位噪声 RF/微波信号。 |
相干光通信与长相干长度测量 | 窄线宽提升相干时间，降低载波相位噪声。 |
频率/时间传递、光纤传感 | 作为稳定本振，提高远距离频率传输和微小相位扰动测量的分辨能力。 |
超稳 FP 腔的难点，从来不是“做出一个会共振的Fabry–Perot”。真正的技术门槛，是让这个光学共振在现实实验室里足够安静：腔体材料要把热膨胀压到零交叉附近，镜片和镀膜要兼顾热噪声与反射损耗，支撑结构要把加速度耦合降下来，真空与热屏蔽要隔离空气和温度，PDH 伺服还要在足够大的动态范围内快速追踪残余噪声。只有这些环节同时成立，高finesse才能转化成Hz级线宽和10⁻15 量级短期稳定度。
Stable Laser Systems的价值就在于把这些“论文里经常只占一句话”的工程环节，整理成可选腔型、housing、温控、镀膜和锁频电子学的完整产品链。对于正在搭建原子钟、精密光谱、光频梳、低相噪微波或频率传递实验的团队，与其从单一参数出发选腔，更建议先从目标线宽、FSR、振动环境、长期漂移和波长配置反推参考腔。昊量光电可基于具体激光器与实验环境协助完成 SLS 超稳腔及配套稳频方案选型。
了解更多Stable Laser System超稳腔（超高精度FP腔）详情，请访问上海昊量光电的官方网页：
https://www.auniontech.com/details-1305.html
Stable Laser System超稳腔（超高精度FP腔）-昊量光电欢迎继续关注上海昊量光电的各大媒体平台，我们将不定期推出各种产品介绍与技术新闻。
Comb-rooted multi-channel synthesis of ultra-narrow optical frequencies of few Hz linewidth 1, Byung soo Kim Heesuk Jang Yong Woo Kim1, Young-Jin Kim 1, Byung Jae Chun1,2, Hyun Jay Kang 1,2 & seung-Woo Kim 1, Yoon-soo Jang1,
