以相变超构表面研究为例，分析波长覆盖、窄带输出、偏振适配和带外抑制要求，并介绍IceTune超连续谱激光器与可调谐滤波器组合的选型依据。
从一篇 Nature Communications 研究看可重构超构表面表征的光源选型
——兼论 IceTune 高分辨可调谐激光系统的技术适配性
上海昊量光电设备有限公司 | FYLA 产品代理与技术服务 | 光电测试与光谱表征方案
超构表面的动态可重构能力已由材料相变实现，但能否把这种能力"测量出来"，则取决于照明光源是否满足一组由器件物理特性决定的刚性约束。本文以一项发表于 Nature Communications 的二氧化钒（VO2）相变超构表面研究为切入点，逐项拆解其表征工作对光源的波长覆盖、谱纯度、偏振特性与带外抑制所提出的要求，并推向可泛化的选型准则——IceTune 高分辨可调谐激光系统。
超构表面（Metasurface）凭借亚波长尺度的灵活光场调控能力，已从实验室中的物理演示走向光学芯片、传感与成像领域的核心使能技术。早期研究多集中于静态器件的设计、加工与表征，而近年来的研究重心正快速转向“动态可重构”——即在同一块器件上实现功能的按需切换。
纽约城市大学 Advanced Science Research Center联合罗切斯特大学、墨尔本大学与皇家墨尔本理工大学，在 Nature Communications（15, 4483, 2024）上发表的工作，提出了一种基于相变材料的可重构图像处理超构表面。其核心思路是在硅基光子晶体结构中夹入一层极薄的、未经图形化的 VO2 薄膜，利用 VO2 在绝缘态与金属态之间相变所引起的材料损耗变化，在同一块器件上实现边缘检测功能与明场成像功能之间的可逆切换。
器件的构成为：以石英为基底沉积薄层 VO2，其上制备带三角晶格圆孔的硅板以构成光子晶体结构。通过加热使 VO2 完成绝缘态—金属态转变，从而改变器件的角度响应特性。
VO2 处于绝缘态时，材料损耗低，多个原胞之间能够发生长程相互作用，激发出离域光子模式。该模式的色散与非局域性被用于精确裁剪器件的角度依赖响应，使其形成 t(θ) ∝ sin2θ 的拉普拉斯型传递函数——即在正入射附近强烈阻挡、在大角度高效透过，实现高通滤波，对应边缘检测功能。VO2 转变至金属态时，损耗急剧增加，长程相互作用被强烈抑制，非局域程度下降，器件传递函数退化为几乎与角度无关的平坦响应，此时器件不再执行空间频率滤波，输出图像还原输入，对应明场成像功能。

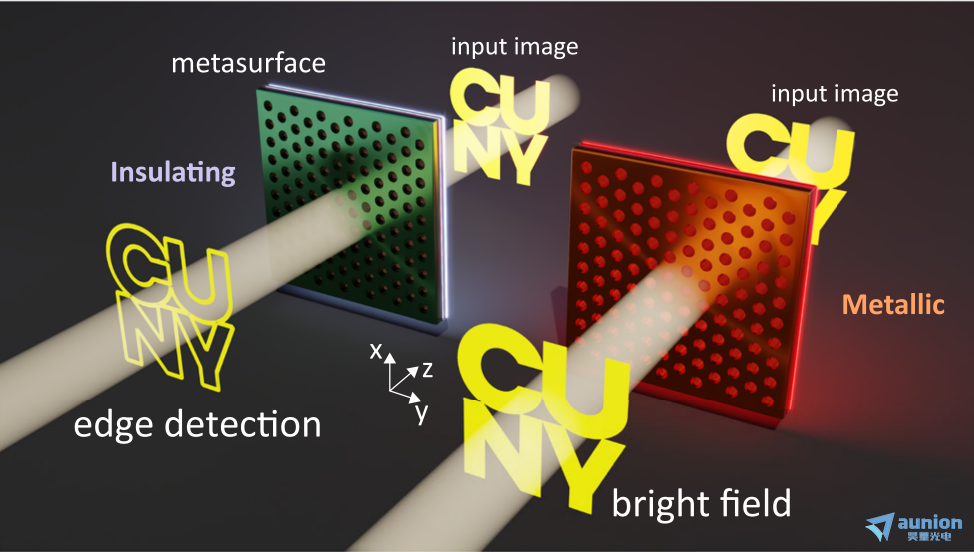

图1 工作原理示意图。同一片超构表面在 VO₂ 绝缘态下执行边缘检测（左），在金属态下执行明场成像（右）。
研究结果表明，绝缘态下，器件实测正入射透射率为 2%–3%，而 θ ≈ 16° 处透射率超过 50%，呈现典型的高通型角度响应；升温至约 60–68 °C 后，器件角度响应退化为几乎与角度无关的平坦响应。功能切换所需温差仅 ΔT ≤ 8 °C；切换前后，数值孔径（NA ≈ 0.26）、各向同性等指标基本保持，实测边缘检测对比度约为 10；空间分辨率达到 R ≥ λ/2NA ≈ 3.2 µm，实验中清晰分辨了相距约 10 µm 的边缘；经升温—降温循环后，边缘检测功能得到恢复，未观察到器件退化。

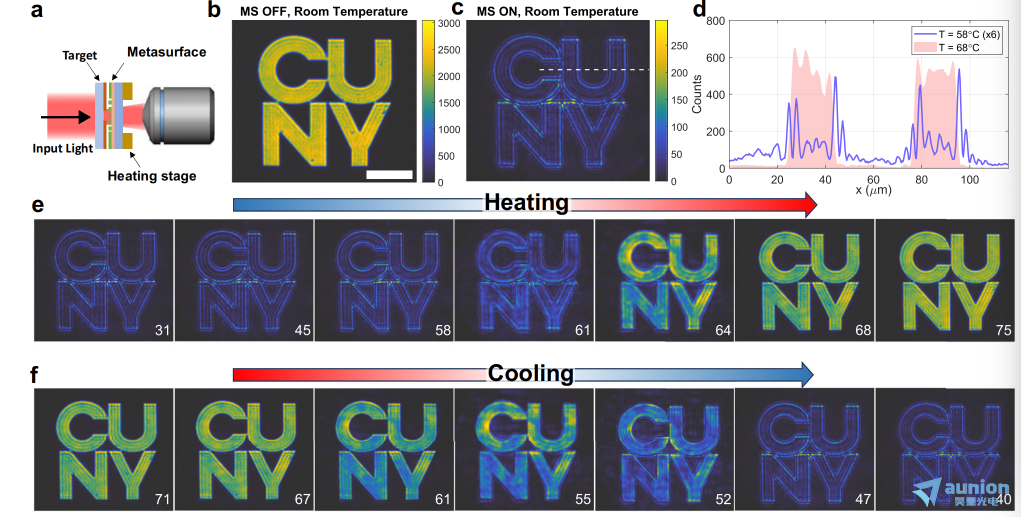

图2 实物实验验证。利用 VO₂ 的热致绝缘体—金属相变，通过加热／冷却超构表面，在"边缘检测图像"与"完整明场图像"之间往复切换。
上述结果在物理上足够漂亮，但对实验表征而言，真正的挑战出现在照明端。
边缘检测依赖的是器件在角度维度上的空间频率选择能力：需要判断“哪些角度被强烈阻挡、哪些角度被高效透过”，而这组响应又只在器件实际的共振波长附近才成立。与此同时，器件在阻带内的透射率低至 2%–3%，探测器接收到的是相对于输入衰减 30 倍以上的弱信号。这意味着：照明光源既要能把波长精确对准器件的工作点、又要在选定波长上提供足够的功率密度、还不能在选通过程中引入额外的偏振筛选或带外杂散光。
这些要求既不是某一次实验的偶然偏好，也不是某个课题组的特殊偏好，而是由被测量器件的物理特性所决定的底层约束。以下就其中四项关键要求逐项加以说明。
上述实验结果对应着对可调谐照明系统的若干具体要求，可归纳为以下四项。
基于非局域响应的图像处理超构表面，其操作波长由结构共振位置决定，而加工精度与相变材料薄膜的均匀性会使实际器件偏离设计状态。该研究用于光学表征的样品，经扫描电镜测得圆孔半径 R ≈ 350 nm；相应地，角度分辨表征在 1672 nm 完成，成像实验在 1670 nm 完成。此外，相变材料的薄膜均匀性会引入局部相变温度差异，不同区域的适合的工作点亦可能略有不同。
由此，光源须能在宽范围内自由调谐波长，使波长适配于器件，而非令器件迁就光源。对于同时研究多个样品或多个区域的实验，可调谐能力直接决定能否为每个器件确定其实际适合的工作点。
角度依赖响应的测量，实质是测定器件在特定波长下对不同入射角的响应。若照明带宽与器件共振线宽可比，各波长成分的角度响应将在探测器上叠加，测得曲线随之展宽并失真，不再是器件真实的单波长响应。因此照明谱宽须显著小于被测响应的特征宽度；该研究成像实验采用的线宽约为 5 nm。
与此同时，器件在阻带内的透射率低至 2%–3%，所检测的是相对于输入衰减约 30 倍以上的信号。在此信号水平上完成测量，要求光源在选定的窄带内提供足够功率。常规宽带光源加单色仪方案可获得任意窄的带宽，但输出通量极低；高功率宽带光源则难以提供窄带输出。这一对相互制约的要求，构成了超连续谱激光器 + 可调谐线波滤波器技术路线的立足点。
超构表面的偏振行为随研究类型而不同，不能以单一实验的结论一概而论。一类器件在正入射下透射谱与偏振无关，但随着极角 θ 增大，s 偏振与 p 偏振的响应出现明显差异。前述 VO2 研究的数值计算表明，在 kx/k0 = 0.25 处，s 偏振的传递函数大于 0.8，而 p 偏振仅约 0.2。文中明确指出，当输入图像为非偏振时，这种偏振非对称不影响边缘检测图像的质量与均匀性；若输入图像为线偏振，则不同取向的边缘将以不同效率被增强，因此该研究明确选择非偏振输入图像。
另一类器件的功能则建立在偏振之上：基于几何相位的超构表面以左旋与右旋圆偏振对应两套独立相位分布，用于偏振复用的全息与多通道成像；手性超构表面需圆偏振照明方显现手性响应；偏振编码器件则以入射偏振态作为信息通道的选择依据。对这些研究而言，照明的偏振态不是需要规避的干扰，而是必须精确设定与保持的工作条件，偏振纯度不足或偏振态不可控，将直接降低通道隔离度，使测量结果失去意义。由此，偏振适配性应从两个方向同时考察：对于需要保持非偏振照明的实验，波长选择环节不应对非偏振光产生额外偏振筛选，否则将人为引入方向依赖的响应，破坏测量的一致性；对于需要在特定偏振态下工作的实验，则要求照明具备可设定、可保持偏振输出的能力。两类需求方向看似相反，实则共同指向同一点——波长选择过程不应对偏振态施加不可控的扰动。
由于被测器件在阻带内透射率极低，任何泄漏至探测器的带外光都会直接抬高低频背景、压缩对比度。该研究实测的边缘检测对比度（被检测边缘的强度与周围背景区域的强度之比）约为 10，而该数值的上限直接由正入射透射水平（约 2%–3%）决定。在此量级下，光源的带外抑制能力是决定实验能否获得有效结果的先决条件。
此外，器件响应随温度变化，需在不同温度点、不同波长下反复测量以构建完整数据集。若波长切换依赖手动更换光学元件，实验既难以在合理时间内完成，也难以保证各测量点之间的条件一致性。
综上，超构表面研究对照明方案在波段覆盖、谱纯度、偏振适配性与切换稳定性四个方面构成了一组明确约束。其中偏振一项尤须留意：器件是否对偏振敏感、实验是否需要特定偏振态，因研究而异，因此照明方案应当同时在“不引入偏振筛选”与“可按需设定偏振输出”两个方向上都留有余地。以下就满足该组约束的 IceTune 高分辨可调谐激光系统的器件组合及其参数指标加以说明。
该系统由 FYLA Iceblink 超连续谱激光器与 Photon etc. LLTF CONTRAST 可调谐线波滤波器两部分组成。Iceblink 提供宽谱高亮度输出，LLTF CONTRAST 完成波长选通与带外抑制，二者组合构成一台波长可在宽范围内连续设定、带宽处于纳米至亚纳米量级、并具备高带外抑制能力的准单色光源。

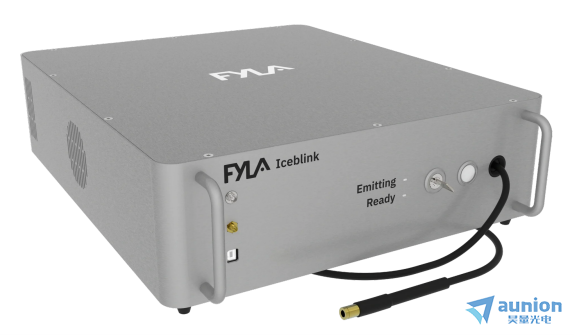

FYLA Iceblink 超连续谱激光器通过将皮秒脉冲注入非线性光纤，借助自相位调制、四波混频、调制不稳定性与受激拉曼散射等非线性效应，使窄带泵浦光在频域上大幅展宽，形成 450–2300 nm 的连续光谱输出。
其关键技术意义在于：单一光源即可覆盖传统上需要多台激光器或多种宽带光源才能覆盖的波段，且输出亮度比卤素灯、放大自发辐射（ASE）或超辐射发光二极管（SLED）高出若干数量级。同时，超连续谱保持良好的空间相干性，输出接近单模高斯光束。

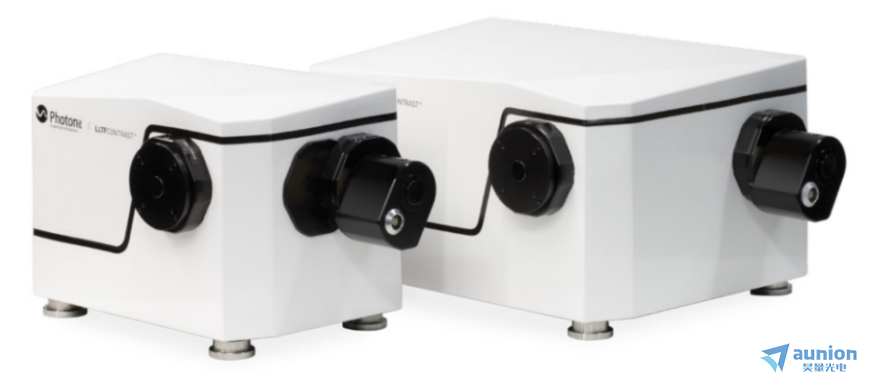

Photon etc. LLTF CONTRAST可调谐线波滤波器是基于体布拉格光的非色散可调谐带通滤波器。其工作过程为：入射光在体布拉格光栅中受到折射率周期性调制的衍射作用，仅满足布拉格条件（λB = 2n0Λcos(θ+φ)）的波长成分发生相干叠加并被衍射出来；不满足布拉格条件的波长成分则直接透射通过而不被衍射。通过调节光栅的角度，即可改变满足条件的中心波长，从而实现 400–2300 nm 的连续调谐。
LLTF 的滤波过程依赖于角度调谐而非空间色散，因此输出光束在波长改变时方向保持稳定（指向稳定性 < 1 mm），不需要在每次改变波长后重新对准光路。这对需要扫描数十至上百个波长点的实验是决定性的便利。
超连续谱光源提供宽谱、高亮度的宽带输出，LLTF 从中选通窄带成分。二者组合后，系统整体表现为一台波长可在宽范围内连续调谐、带宽在纳米至亚纳米量级、具有高带外抑制能力的准单色光源。
这一组合并非简单的器件叠加，而是两种器件能力互补的结果：超连续谱解决了“宽谱与高亮度”，LLTF 解决了“窄带与高纯度”。
能力维度 | Iceblink 超连续谱激光器 | LLTF CONTRAST 可调谐滤波器 | 组合后系统 |
|---|---|---|---|
光谱覆盖 | 450–2300 nm 连续输出 | 400–2300 nm 连续调谐 | 450–2300 nm 连续可调 |
输出带宽 | 宽带（全谱输出） | 纳米至亚纳米量级 | 纳米至亚纳米 |
亮度／功率 | 较卤素灯、ASE、SLED 高若干数量级 | 窄带内保持高功率密度 | 窄带高功率密度输出 |
带外抑制 | — | 优于 −60 dB@±40nm （1064 nm 处 OD6+） | 优于 −60 dB@±40nm |
偏振特性 | 保持输入偏振态不变 | 布拉格衍射选通，不引入偏振筛选 | 非偏振照明无需筛选；配合偏振控制模块可输出指定偏振态 |
波长切换 | — | 角度调谐，指向稳定性 < 1 mm | 切换后无需重新对准 |
接口形式 | 单模光纤输出，TTL／NIM 同步 | 光纤输入输出模块，TTL 触发 + SDK | 集成为整机交付 |
市面上波段覆盖宽、输出功率高的超连续谱光源并不少见。本方案在满足上述四项约束的前提下，于以下三个维度上作出了明确的工程取舍。
LLTF 的带外抑制优于 −60 dB，光密度在 1064 nm 单点测得高于 OD6。对于正入射透射率仅 2%–3% 的器件，这一指标直接决定了探测器所获得的有效对比度上限——带外杂散光每降低一个数量级，低频背景便被压低一个数量级，弱信号才得以从背景中浮现。
LLTF 的选通基于体布拉格光栅衍射而非偏振分束，从超连续谱中选取波长成分而不改变其偏振状态。对需要非偏振照明的实验，选通不引入额外偏振筛选，不存在因偏振依赖而损失功率的问题；对需要在特定偏振态下工作的实验，可在光源端接入偏振控制模块设定输出偏振态，滤光环节不改变偏振态，出射偏振即由光源端单向决定，测量条件可复现、可记录。
Iceblink 采用单模光纤输出并提供 TTL／NIM 同步接口；LLTF 提供可选配的光纤输入输出模块、TTL 触发与含 SDK 的控制软件。两端均为光纤化、软件化接口，可集成为可调谐光源整机交付，便于接入自动化测量流程。需要说明的是，两个模块并非原生配对设计，在实际配置中，我们也可以根据客户需求单独交付两台设备。
除可重构超构表面的表征外，该可调谐光源组合在以下方向同样适用。
● 探测器光谱响应度标定：以逐波长扫描方式构建光伏型探测器的光谱响应度标定系统，配合功率监测可将校准不确定度控制在百分量级。
● 空间光学载荷的辐亮度／辐照度标定：以可溯源的可调谐窄带源构建标准光谱辐亮度源，适用于遥感载荷的实验室定标。
● 高光谱成像：整合超连续谱光源、可调谐滤波器与短波红外相机，实现逐波长数据采集与光谱成像，适用于材料表面缺陷检测与农业分选。
● 发光材料与化学计量分析：以窄带可调谐激发替代传统氙灯光源，提高激发功率密度，显著缩短光谱采集窗口的驻留时间，适合光致发光、荧光寿命测量等时间敏感场景。
上述四项要求的共同指向是：被测器件的响应具有窄带特征与高动态范围，因此对光源的谱纯度、偏振特性与波长可控性构成刚性约束。器件的可重构能力来自材料相变，而测量结果能否成立，则取决于照明是否稳定地落在器件实际的工作波长上，以及带外杂散光是否被压制到足够低的水平。
IceTune 高分辨可调谐激光系统：以 450–2300 nm 的宽谱覆盖，对接器件的实际共振位置；以优于 −60 dB 的带外抑制，在弱信号背景上维持可用的对比度；以不改变偏振特性的选通机制，保证非偏振照明方案的成立。
可调谐光源的选型，需要在若干相互制约的参数之间取舍：波段覆盖、滤波带宽、波长切换速度、多波长并行输出的通道数、功率稳定性与脉冲宽度，以及能否以单模光纤耦合至现有显微平台。上海昊量光电可提供可调谐光源的选型咨询与技术服务。
如果您对 IceTune 高分辨可调谐激光系统有兴趣，请访问上海昊量光电的官方网页：
https://www.auniontech.com/details-3108.html
欢迎继续关注上海昊量光电的各大媒体平台，我们将不定期推出各种产品介绍与技术新闻。
Cotrufo, M., Sulejman, S.B., Wesemann, L. et al. Reconfigurable image processing metasurfaces with phase-change materials. Nat Commun 15, 4483 (2024).
