【科研级磁场测绘】从微米级敏感体积到工业级应用：SENIS MMS-2A-ROT 如何重塑磁场表征的“基准线”
摘要：本文以“测量即定义”为核心理念，针对电机、无线充电及精密仪器领域，详细阐述了该产品如何通过真三维霍尔传感技术解决传统测量中的矢量失真与空间盲区痛点。内容涵盖了微米级敏感体积、高刚性旋转架构及全频谱捕捉等核心技术优势，并列举了保时捷Formula E赛车与西门子工业应用的案例，展示了其作为科研级与工业级“金标准”的实力，zui后介绍了SENIS的技术背景及其中国合作伙伴星朗浩宇的服务能力。
在现代电磁学研究与高端制造领域， “测量即定义” 。当我们谈论电机的能效极限、无线充电的耦合效率，或是磁性编码器的角位精度时，本质上我们是在讨论对磁场空间分布函数的精确求解。
然而，传统的磁场测量手段——无论是手工绕制的感应线圈，还是单轴霍尔扫描，往往面临着 “空间混叠” 与 “矢量失真” 的双重困境。在2026年的今天，随着电机向高转速、高功率密度方向的演进，以及多极磁环在精密仪器中的普及，行业迫切需要一种能够突破物理空间限制、还原磁场矢量本质的科研级解决方案。
瑞士 SENIS 凭借其独有的真三维（True 3-Axis）霍尔传感技术，构建了从微观探头到宏观测绘系统的完整技术闭环。特别是其MMS-2A-ROT 旋转扫描三维磁场测绘仪，正逐渐成为顶尖实验室与工业质检部门的“金标准”。
科研痛点：传统测量的“维度缺失”与“空间盲区”
在科研实践中，我们常遇到以下难以逾越的壁垒：
1. 矢量信息的丢失：单轴探头无法区分磁场的方向，导致在测量斜极转子或复杂多极磁环时，必须通过复杂的数学推导（如假设磁场纯径向）来估算总场，这引入了巨大的理论误差。
2. 空间分辨率的瓶颈：传统探头体积庞大，无法深入狭窄的气隙或微小的磁极表面，导致高频磁场分量（Harmonics）被平滑滤除，掩盖了真实的磁场畸变信息。
3. 机械扰动的干扰：在高速旋转体的测量中，非刚性的机械结构会导致采样点的坐标漂移，使得频谱分析（FFT）结果出现伪影。
核心技术：MMS-2A-ROT —— 旋转磁场的“全息CT”
针对上述痛点，MMS-2A-ROT 并非简单的自动化扫描台，而是一套专为圆柱形永磁体、转子及多极磁环设计的精密物理表征系统。
1. 微米级敏感体积（FSV）：还原微观磁场细节
MMS-2A-ROT 搭载了 SENIS 标志性的真三维霍尔探头。其核心在于，三个正交的霍尔板被光刻在同一块半导体晶圆上，实现了物理意义上的单点矢量测量。
• 空间分辨率：其磁场敏感体积（FSV）仅为 150 × 150 × 10 μm。这种微米级的探头尺寸，使得科研人员能够紧贴转子表面（zui小距离可达 0.5mm）进行扫描，精准捕捉气隙磁场的边缘效应（Fringing Effect）和磁极的微观不均匀性，这是传统线圈法永远无法企及的物理维度。
2. 高刚性旋转扫描架构：消除动态测量误差

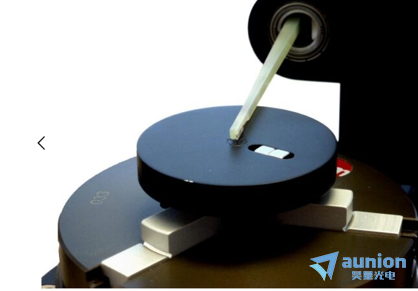

针对旋转体测量，系统采用了高精度伺服电机配合非磁性多爪卡盘（Scroll Chuck）。
• 同步运动控制：系统实现了旋转（R轴）与径向（X轴）的高刚性联动。相比于笛卡尔坐标系下的XYZ扫描，这种旋转架构极大地减少了运动部件的质量惯性，将径向跳动（Run-out）控制在亚微米级，确保了在高达 180°/s 的扫描速度下，数据依然具备极高的信噪比。
3. 全频谱捕捉能力：从静态到动态的跨越
配备 30k Samples/s 的高速采样率及 DC 至 25kHz 的带宽，MMS-2A-ROT 不仅能完成静态磁化特性的 Mapping，更能对旋转电机转子的动态磁场进行“冻结”扫描。这对于分析电机在运行状态下的齿槽转矩（Cogging Torque）来源至关重要。
案例：从 F1 赛道的极限到工业 4.0 的严谨
数据的可靠性，zui终要经受住严苛应用场景的检验。
保时捷（Porsche AG）：电动方程式的“隐形强者”
在 ABB FIA 电动方程式锦标赛（Formula E）的激烈角逐中，毫秒之差决定胜负。保时捷的质量工程师团队面临着巨大的挑战：如何确保每一台用于比赛的电机转子都具备完美的磁对称性？
• 应用场景：保时捷引入了 SENIS Mapper 系统，对定子与转子的配合进行全检。
• 解决痛点：传统方法难以在不拆解电机的情况下精确评估转子的磁场分布。SENIS 系统通过高精度扫描，不仅实现了对转子磁性能的无损评估，还为电机的位置传感器校准提供了精确的物理基准。
• 科研价值：正如保时捷质量工程师 Christian Kienzler 所言：“我们很高兴找到了一套测量系统，它不仅让我们对转子的质量做出了明确判定，更极大地提升了我们的研发潜力。” 这套系统帮助保时捷筛选出磁场谐波zui低的转子，直接优化了赛车的动力输出平顺性。
西门子（Siemens）：重型转子的“数字化标尺”
在德国西门子数字工厂（Digital Factory Division），精度与效率是生产的基石。面对重量超过 60kg 的大型工业电机转子，如何在生产线上实现高精度的 3D 磁场 Mapping？
• 应用场景：西门子部署了大型 SENIS 磁场测绘仪（MMS-1A-RS），并定制了专用的非磁性卡盘。
• 解决痛点：大型转子的磁化复杂，且人工搬运测量极易引入误差。
• 科研价值：该系统成为了连接“设计仿真”与“物理实体”的桥梁。通过将实测的 3D 磁场数据导入仿真模型，西门子工程师能够修正材料非线性及装配误差带来的预测偏差，确保了每一批次产品的电磁性能一致性。
硬核参数：科研数据的坚实底座
为了满足从基础材料研究到工业量产的全场景需求，SENIS 提供了严谨的技术指标支撑：

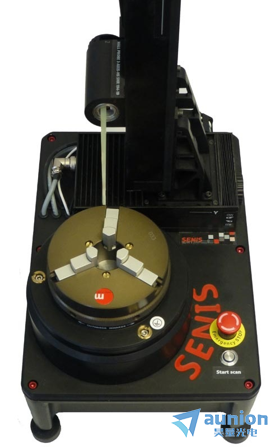

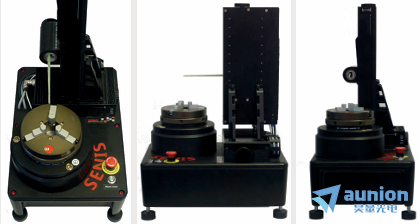

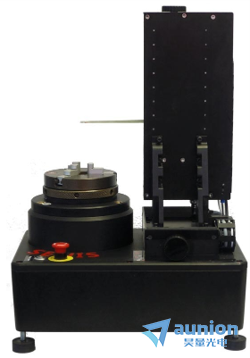

MMS-2A-ROT 旋转扫描三维磁场测绘仪
关键指标 | 参数详情 | 科研意义 |
探头技术 | 真三维 (True 3-Axis) HM35-C | 同时获取 ，无需坐标变换，消除矢量误差 |
空间分辨率 | 150 × 150 × 10 μm (FSV) | 极微小的敏感体积，可深入微小气隙，捕捉高频磁场分量 |
扫描性能 | zui高 180°/s，定位重复性 < 0.02mm | 高速且稳定，兼顾研发效率与数据可靠性 |
测量精度 | 典型值 0.1% - 1% (取决于量程) | 可作为实验室的“一级标准”，用于校准其他传感器 |
频响带宽 | DC 至 25 kHz (-3dB) | 覆盖从静态永磁体到高频无线充电线圈的测量需求 |

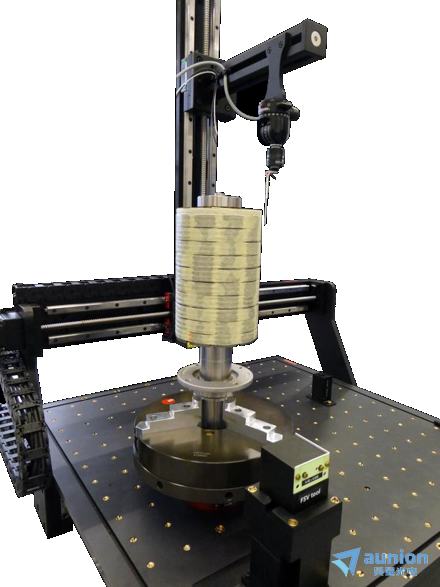

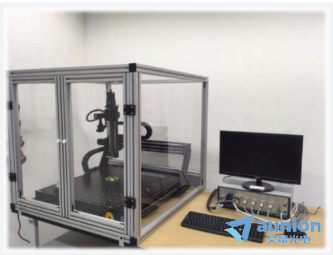

MMS-1A-RS 通用型全自动磁场测绘系统
关键指标 | 参数详情 | 应用场景 |
机械负载 | 标准型/大型 (支持 >60kg 转子) | 适应从桌面级样品到重型工业转子的广泛需求 |
运动控制 | 4轴联动 (X, Y, Z, θ)，分辨率 1μm / 0.022° | 实现复杂空间轨迹的全自动扫描，支持任意形状建模 |
探头选项 | 陶瓷封装/超长探头/AMR探头 | 针对深孔、表面、弱磁场等特殊场景灵活配置 |

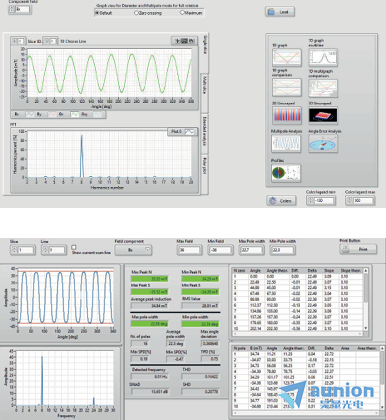

软件分析 | 实时3D建模、FFT分析、裂纹检测 | 直接输出科研论文所需的矢量图谱及产线判定的良率数据 |
关于 SENIS 与星朗浩宇
SENIS AG 总部位于瑞士苏黎世，其核心技术源于瑞士联邦理工学院（ETH Zurich）。SENIS 始终坚持“Precision in Magnetism”的理念。从欧洲核子研究中心（CERN）的粒子加速器，到 NASA 的航天器测试，SENIS 的产品被广泛应用于对精度有要求的尖端科研领域，是名副其实的 “磁场中的劳力士” 。
星朗浩宇（Starlight Oceanwide）：专业的光电技术专家
作为 SENIS 在中国的核心授权代理商，星朗浩宇光电科技（上海）有限公司 深耕精密测量领域多年。
• 本地化服务：我们不仅提供原厂设备，更提供基于中国客户需求的系统集成与应用支持。
• 专家团队：拥有经验丰富的技术工程师团队，可提供 SENIS 专家级的现场安装、培训及定制化软件开发服务。
• 技术支持：无论您是在上海的实验室进行新材料研发，还是在产线部署质检系统，星朗浩宇都能为您提供从售前咨询到售后维护的全生命周期服务。
