AI超景深显微镜作为一种高分辨率、三维微观成像的观测工具，正日益成为考古学研究不可或缺的技术支撑。从武威吐谷浑慕容智墓衾被修复、王建墓鎏金碟的界面结构解析，到农业与农牧人群牙齿微磨耗的量化比较、东姜墓地出土墨锭的微观形貌分类，再到慕容忠墓彩绘陶器的绘制工艺与颜料层序识别、北洋水师沉舰火药的颗粒形态判定——AI超景深3D数码显微镜在文物工艺特征、材质鉴别、使用痕迹等方面展现了独特的应用价值。它以无损、高分辨率、大面积成像的优势，填补了传统考古观察的微观三维视角空白，推动考古分析从宏观描述走向微观实证。
一张照片，全幅清晰！看AI超景深显微镜如何征服“凹凸不平”的考古文物三维微观结构
近年来，超景深显微镜在科技考古与文物保护领域的应用越来越广泛，下文给出几个使用案例。
一、为什么观察文物需要超景深显微镜？
普通光学显微镜景深小，适合观察“薄而平”的样本，而文物往往“厚、大、凹凸不平、脆弱”，需要景深大的超景深3D数码显微镜才能在同一时间看清不同高度的表面。
超景深显微镜的原理是：通过成像系统在z轴扫描、ccd成像，捕捉样品上每个进入焦点的不同区域的图像，再利用3D合成重建算法，获得高分辨率，大景深的全幅对焦的三维图像。对于面积大的样品，可进行图像2D拼接和3D拼接，这样就能在显示器上清晰观察到放大的样品三维模型，并实现几何测量等分析功能。
二、超景深显微镜在科技考古与文物保护中的应用
1.《武威吐谷浑慕容智墓出土两件衾被的保护修复研究》
吐谷浑喜王慕容智墓出土两件衾被，文物概况：
棕、赭相间条纹罗被(MS:3)残长118 cm，宽1825px，呈长方形，由被面、夹层、丝棉和衬里四层缝制而成。被面由棕色、赭色的菱形散点四经绞罗裁剪成宽约112.5px的布条，棕色14条、赭色13条按竖条形式颜色相互间隔拼缝在一起，夹层为绢，里面填以丝绵，被里中间为长方形绿色绢四周镶以黄色绢。
黄、绛色相间条纹绮被(MS:5)长3375px，宽2025px，长方形，由被面、丝绵和衬里三层组成。被面由宽约100px黄、绛两色绮相间条纹拼缝而成，其中黄色绮15条、绛色绮14条，被里中间为长方形黄色绢四周镶以绿色绮缘，被芯留有丝绵残片。
两件衾被保存状况较差，经过地下长期埋葬，表面覆盖有大量的泥土和砖石碎屑。灰尘的物理吸附性能很强，又是多种空气污染物的载体和催化剂，这都加剧了衾被的劣化及表面形貌的改变。出土时衾被呈垂直状悬搭在棺盖上，由于重力作用造成各部位受力不均匀，导致纤维拉伸断裂，整体结构变形;且被面都有不同程度的缺失，残存织物纤维强度低，有明显的褪色、晕色现象；夹层和衬里脆弱糟朽，布满褶皱，丝绵纤维板结成片状，局部有微生物损害和虫蛀。
组织结构分析：
利用超景深视频显微镜对两件衾被的组织结构放大倍率20-100倍进行分析，测试中的样品均为文物本体掉落的纤维碎片。

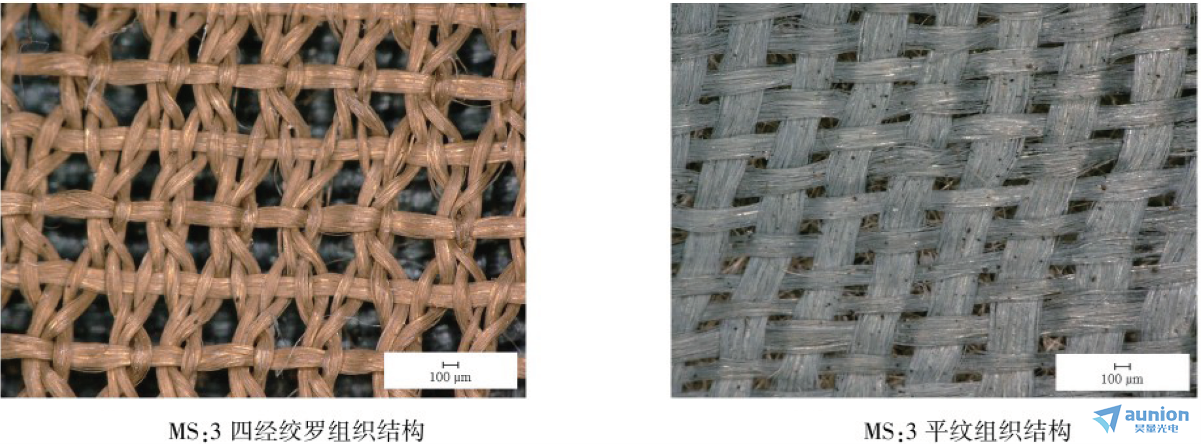

MS:3罗被共有两种织物，被面为花罗，在四经绞罗上以二经绞织有散点菱形花纹，质地轻薄，经线Z向弱捻丝，经密100根/cm;纬线无明显加捻，纬密30根/cm。夹层和被里为1:1平纹绢面料,经纬线无明显加捻，经密40根/cm，纬密30根/cm。

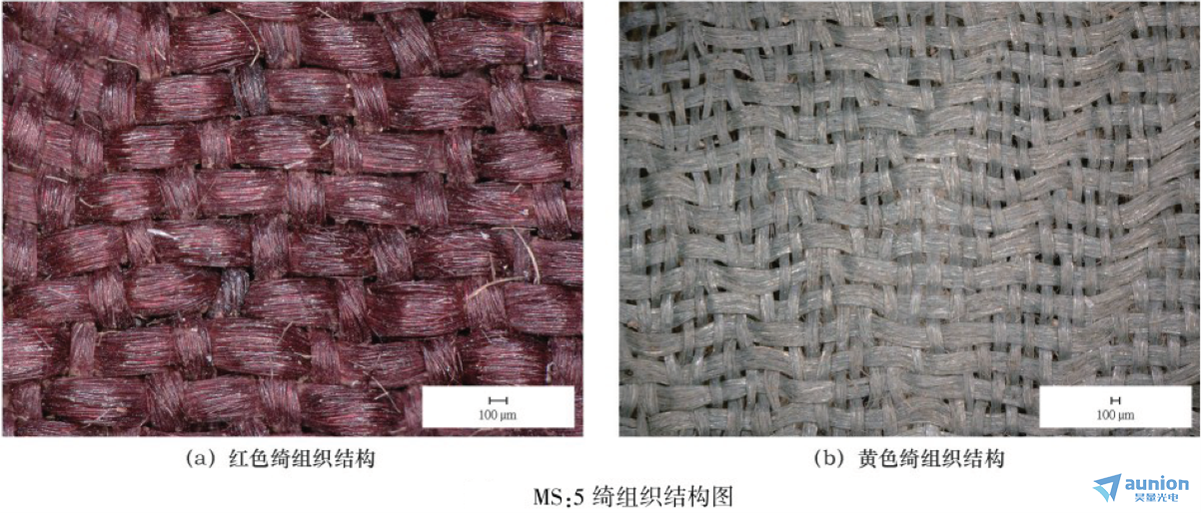

MS:5被面为绮组织,经粗纬细，经线S向弱捻丝，经密50根/cm;纬线无明显加捻，纬密40根/cm，以平纹为地，斜纹显花，因彩色布条面积小，不能完整辨认出上面的图案纹样，从残留纹样大致可以看出是联珠纹。被里为1:1平纹绢和绮拼缝，绢经密70根/cm，纬密40根/cm，经纬线无明显加捻。
污染物分析：

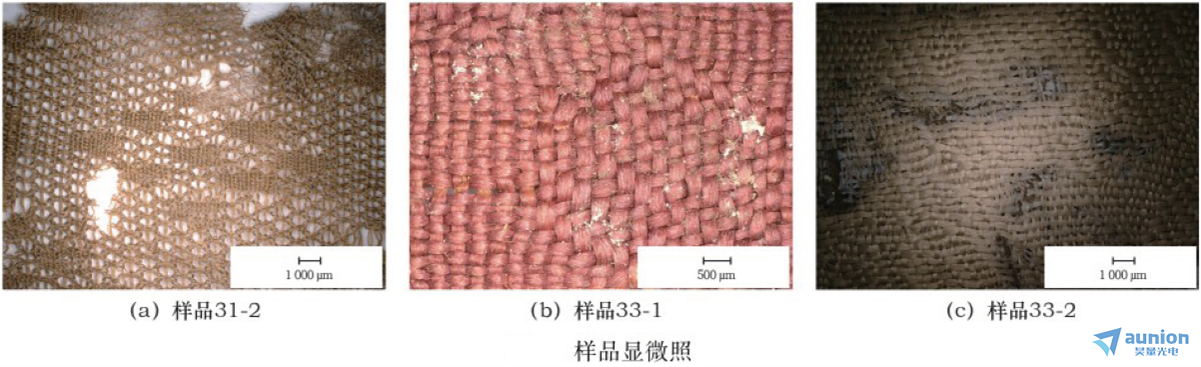

采用超景深显微镜对样品表面进行观察，结果如图。样品整体色泽暗沉，纤维交织松散。31-2样品部分部位破裂，织物表面有白色絮状污染物。33-1样品表面有些许白色块状附着物。33-2样品有明显的霉菌对丝纤维残蚀形成的孔洞。
保护修复：

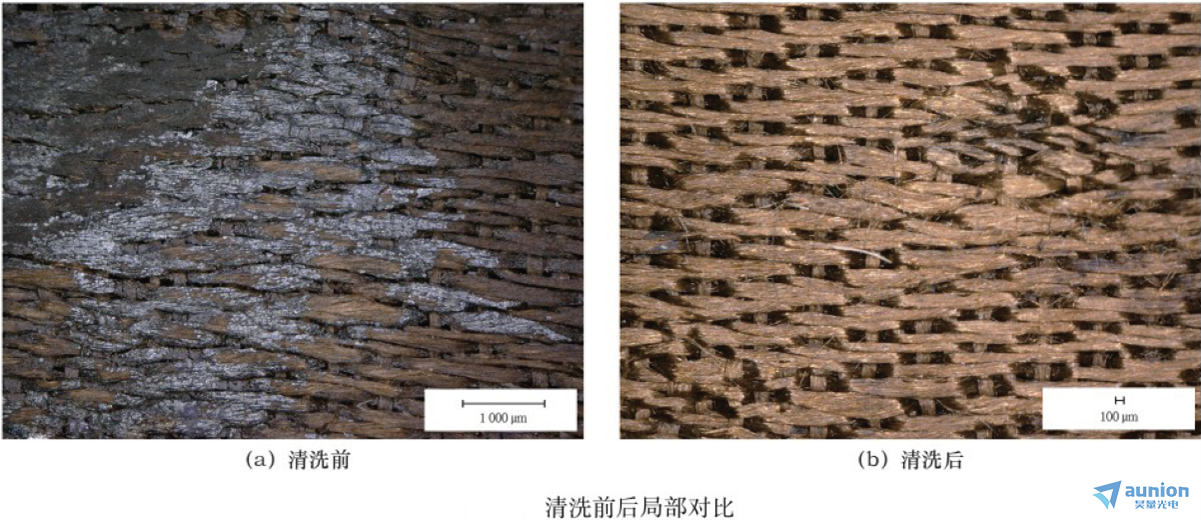

这些污物除影响文物的外观，长期下去会对织物纤维造成更深的腐蚀破坏。在前期分析检测和评估的基础上，根据两件衾被的状态采用表面物理清洁结合湿洗方法来进行。清洗前后局部对比：
2．《王建墓出土鎏金碟工艺特征初步研究》

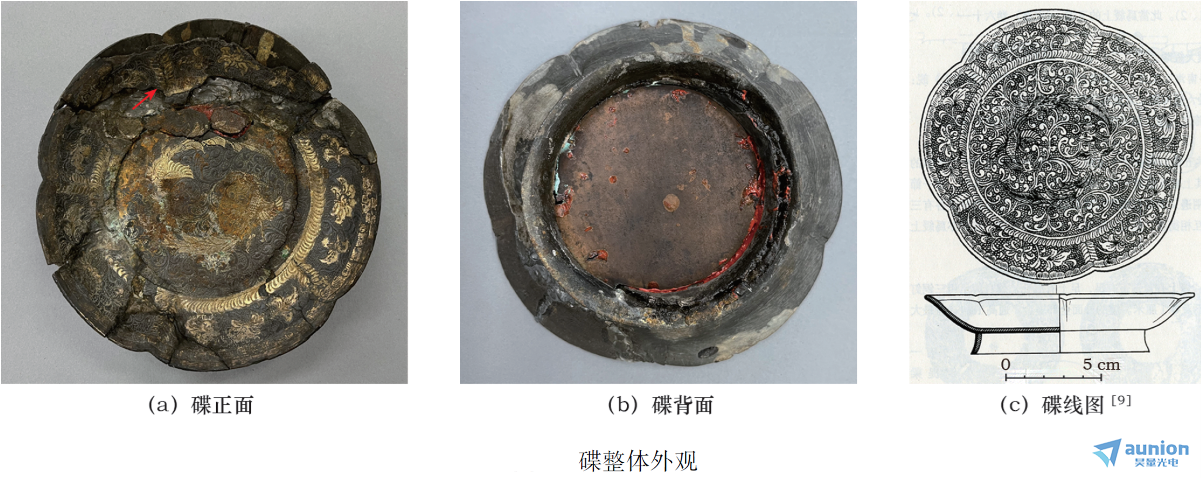

五代前蜀高祖王建墓中出土一件鎏金碟，文物概况：

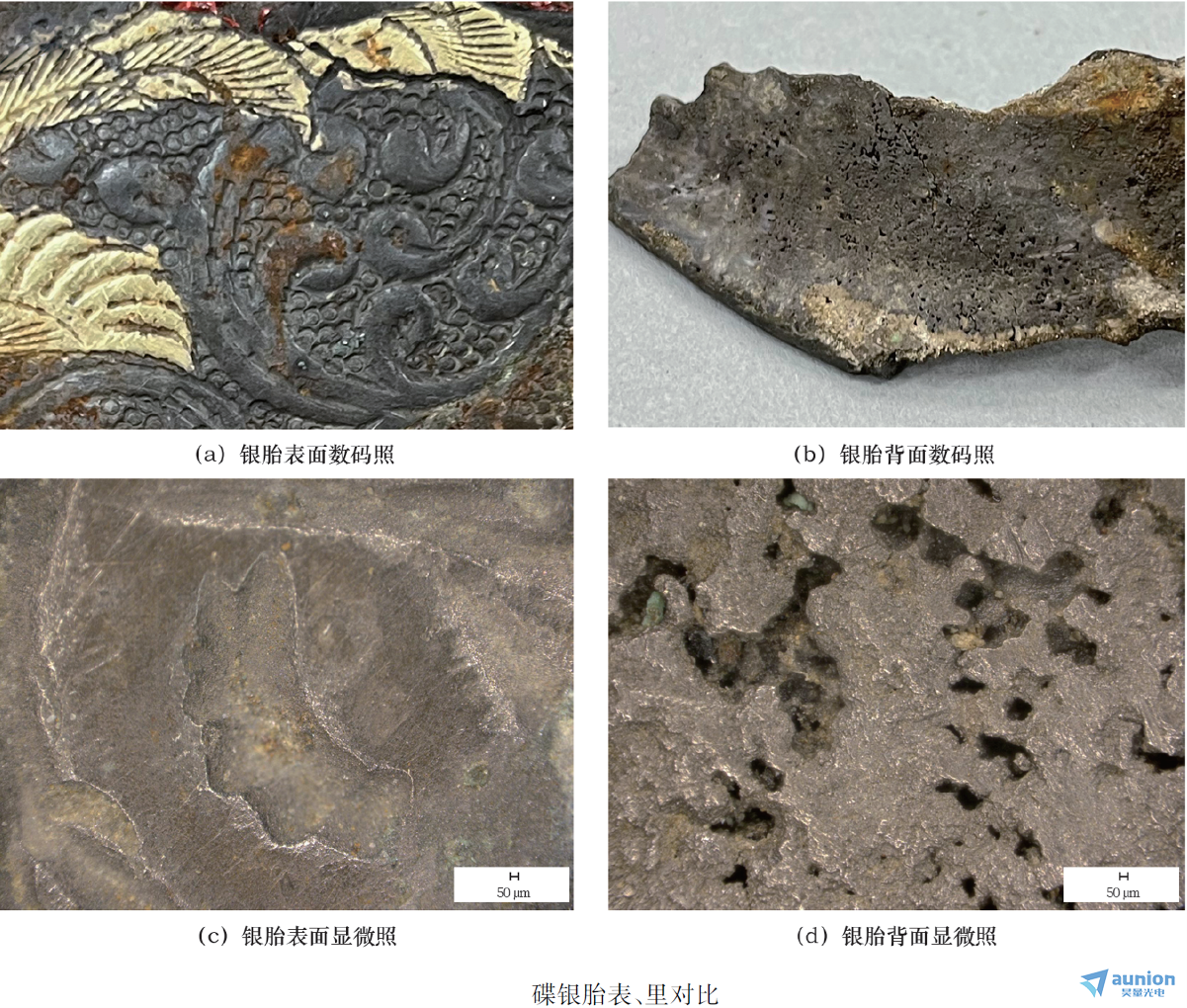

该碟出土于王建墓后室，为金属胎漆器，制作工艺精良，口径14.0cm，底径9.2cm。在对银胎残片的调查中发现，银胎表里形貌有较大差异，表面银质平滑细腻，背面银质粗糙，有较多孔洞(图a、b)。银胎表里超景深显微照片亦呈现此特点(图c、d)，且从脱落银胎的侧面可见银胎似有两层结构。
银胎表里超景深显微照片亦呈现此特点(图c、d)，且从脱落银胎的侧面可见银胎似有两层结构。
表面形貌观察：

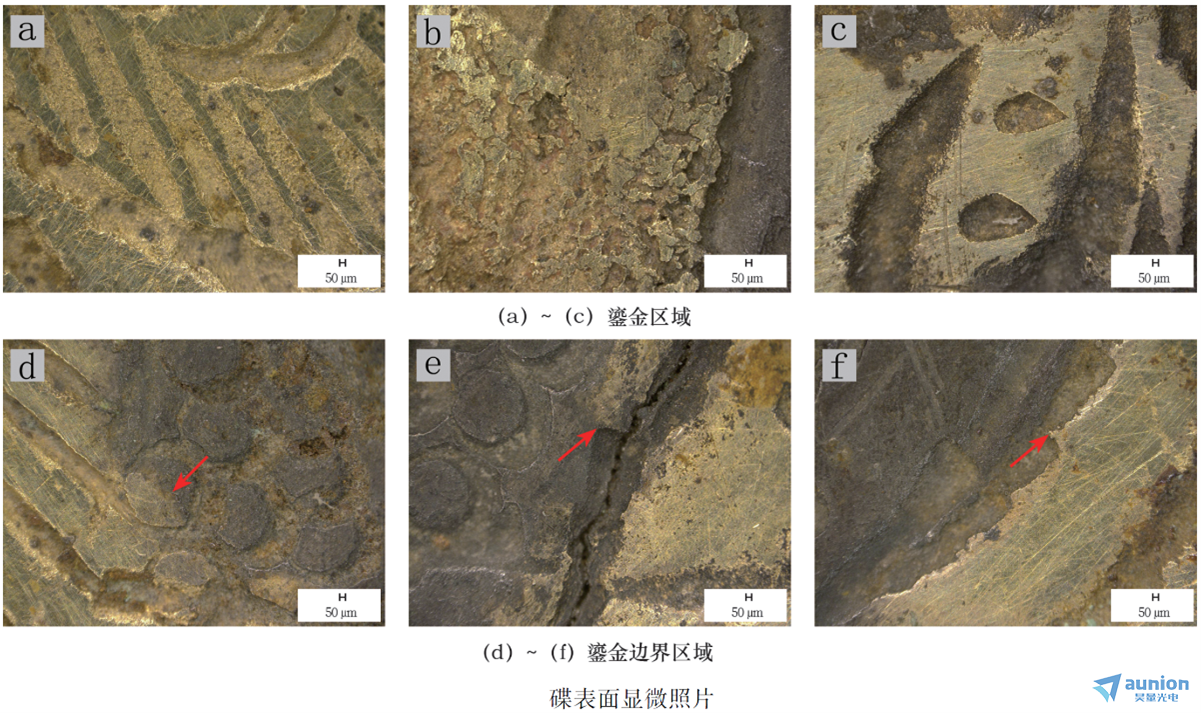

对碟内纹饰、鎏金区域及其边界等重点区域进行观察，拍摄典型加工痕迹的显微照片。碟内表面可见錾刻痕迹，有用套珠錾錾出的鱼子纹，排列整齐;有用锋利錾头刻出的一段段前粗后细、棱角分明的短线;还有两头细中间粗的一字形錾痕、水滴形錾痕、圆弧形錾痕等。鎏金区域纹饰凹陷部位可见表面粗糙、高低不平的金层，纹饰凸出区域金层表面光滑平整，可知碟面先錾刻纹饰再鎏金，且鎏金后对金层进行压光、抛磨(图a-c)。部分靠近鎏金边界的银质区域也有鎏金，应是鎏金出界导致(图d);局部鎏金边界与银质本体界限分明，边界上有银本体錾刻纹饰打破金层的痕迹，据此判断鎏金后还对边缘区域进行錾刻处理(图e、f)。这种局部的錾刻或许出于修整的目的，使碟上鎏金纹饰边缘更加立体、图案更加精致，与白色的银质基体相得益彰。
立面结构分析：

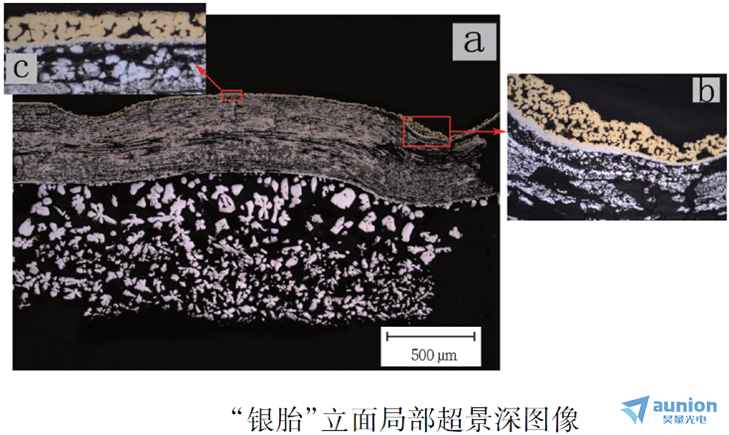

从“银胎”立面的超景深显微图像可见样品表面有金层，金层表面多不平整，金颗粒间有较多孔隙，这种特征在纹饰凹陷区域更加显著。SEM-EDS测试结果显示金层含金(Au)和汞(Hg)，另有少量银(Ag)。通过金层中的孔隙和汞的存在可以明确金层的制作工艺为金汞齐火法鎏金。鎏金器物的金层剖面常呈多孔状，是由汞在加热过程中形成孔道所致，而汞不能完全挥发，会在金层中有残留。鎏金的zui后一道工序是压光，使用压子在金面上压磨，可使金层致密平整，增加亮度。压光难以抵达的凹陷区域则保留了加热驱汞产生的孔隙，金层表面粗糙、颗粒明显。图a可见“银胎”有三层结构，表面为金层，其下有两层结构存在明显差异的银胎，分别称为“银胎-1”和“银胎-2”。相邻两层间各有一界面，其结构和亮度均与邻层不同(图a、b)。
3．《中国古代农业与农牧人群臼齿颊侧:磨耗条痕的形态比较》
郑州汪沟遗址和大同金茂园遗址出土的79例个体的下颌第1臼齿，文物概况：
臼齿样本分别属于河南郑州汪沟遗址的59例个体和山西大同金茂园遗址的26例个体。牙齿样本均保存较好，拥有相对健康的口腔状况，排除存在齿病和非正常磨耗（非对称性磨耗、单个牙齿重度磨耗、异常等）的牙齿样本。样本优先选择右下颌第1臼齿，如缺失则选择左下颌第1臼齿。
臼齿颊侧面微磨耗形态观察：

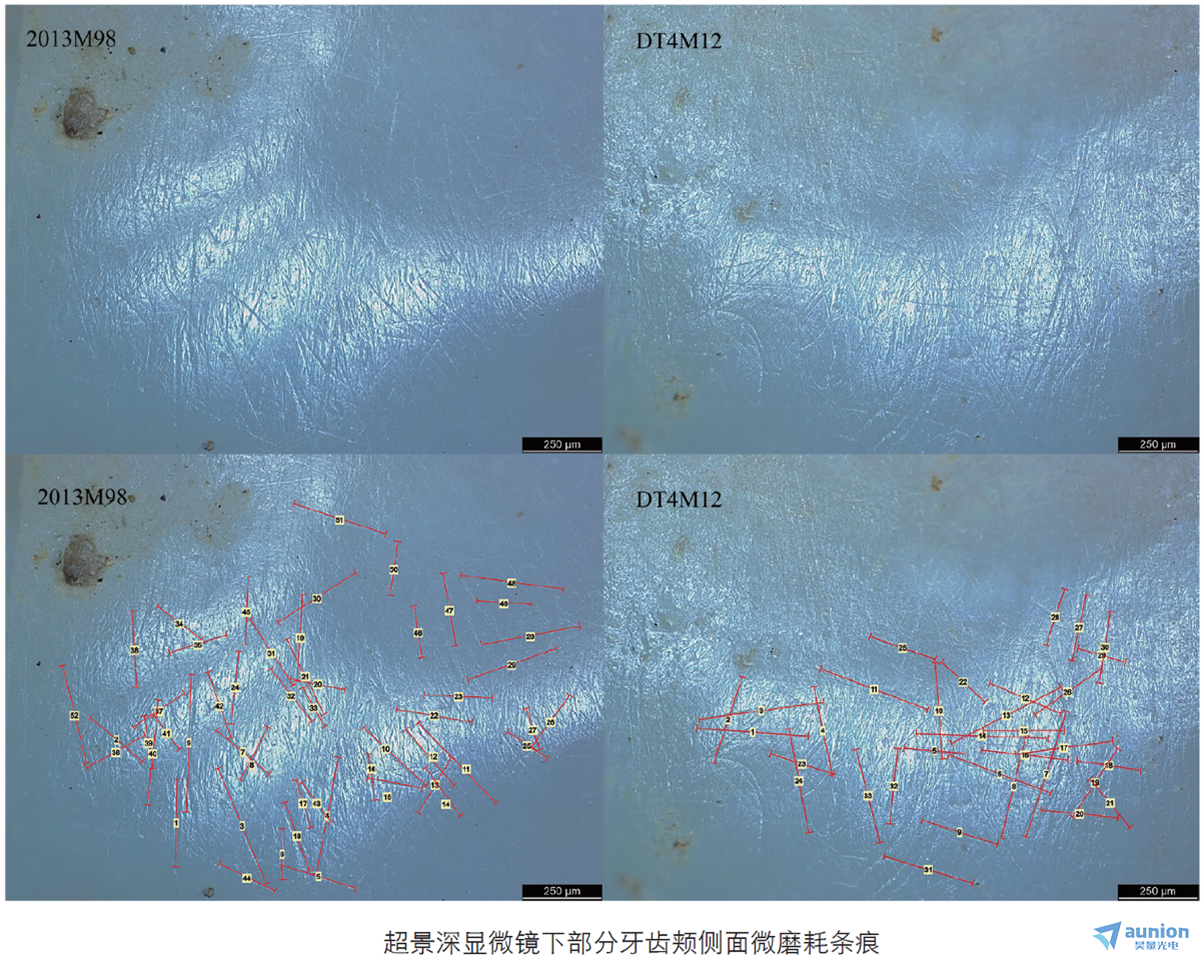

牙齿的微磨耗研究主要有两种观察方式，一是对牙齿的咬合面进行观察，二是通过牙齿的颊侧面来进行分析。超景深显微镜在200倍镜头下对样本的颊侧面条痕，对颊侧面的近中颊轴嵴靠近颊沟处，选取视野清楚的1平方毫米进行微观磨耗痕迹的观察与分析。当某一微观磨耗痕迹长宽比大于4:1，即可判定为条痕。所有观察到的条痕相对于牙齿咬合面的水平位置，按方向分类可以分为:水平(Horizontal,0°~22.5°和157.5°~180°)、垂直(Vertical,67.5°~112.5°)、近中咬合面至远中牙颈方向(Mesio-occlusal to distocervical;右下牙22.5°~67.5°，左下牙112.5°~157.5°)、远中咬合面至近中牙颈方向(Disto-occlusal to mesiocervical; 左下22.5°~67.5°，右下牙112.5°~157.5°)。以右下第1臼齿为例，示意如图。
观察视野内的所有条痕的长度和方向都列入统计范畴，统计记录各方向条痕的数量与长度，并计算出水平方向条痕平均长度/垂直方向条痕平均长度（Lh/Lv）的比值。同时，依据Smith制定的牙齿磨耗的8级标准，对所选样本的宏观磨耗进行观察并记录。
结果显示，两组人群在臼齿微磨耗形态存在显著差异：以农业经济为主的汪沟组臼齿颊侧面条痕均数为36.95条，条痕均长为236.89μm，水平与垂直平均条痕长度比值平均为120.89%；农牧混合经济下的金茂园组条痕均数28.26条，条痕均长262.55μm，两长度比值平均为83.51%。相比金茂园组，汪沟组人群臼齿颊侧面微磨耗特征存在条痕长度短、密度高、两长度比值较高的现象，表明不同的饮食结构会造成不同的微磨耗形态。
4．《陕西西安东姜墓地出土墨锭的科技分析与工艺研究》

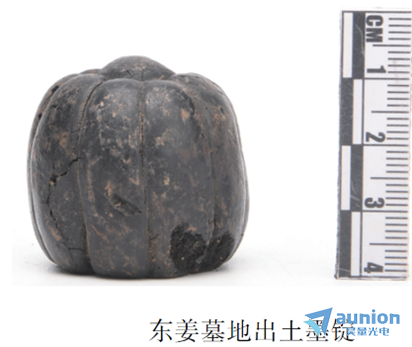

陕西西安东姜墓地出土墨锭，文物概况：
通高3.1 cm,直径3.3 cm,重16.7g,整体呈不规则圆柱状，由数条纵沟分割成多瓣状，质地乌黑细腻，油润有光泽，部分残缺，可见少量龟裂纹，未见研磨使用痕迹。
表面形貌观察：

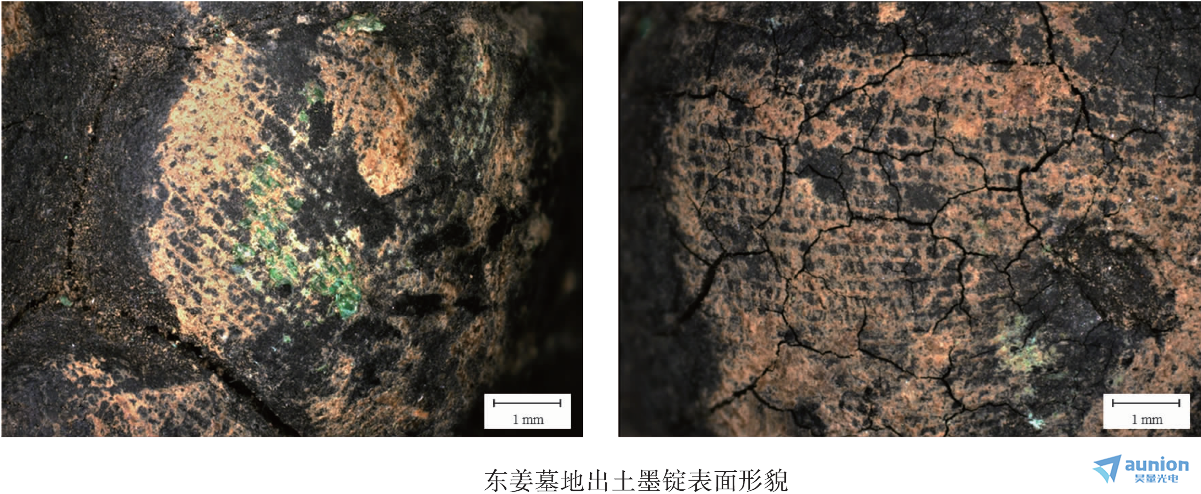

将文物水平置于载物台，通过超景深显微镜对东姜墓地出土墨锭表面形貌进行40倍放大观察后发现:墨锭质地细腻光滑，表面残留土垢上有清晰的平纹纺织品印痕，另有少量铜锈，推测墨锭原来应放置于绢类织物上，与铜器相邻;墨锭的分瓣之间和中心出现明显的开裂，部分位置表面出现龟裂，这可能是在长期埋藏过程中有机质大量流失造成墨体黏合力下降而出现的劣化。
5．《慕容忠墓出土陶质文物彩绘工艺及材质分析研究》
慕容忠墓出土了彩绘立人俑、骑马俑等一批造型精美、色彩鲜艳的彩绘陶质文物，文物概况：
共采集4个表面观察样品G1-1、G1-2,G2、G3;2个剖面观察样品P1、P2。
无损、微损检测：

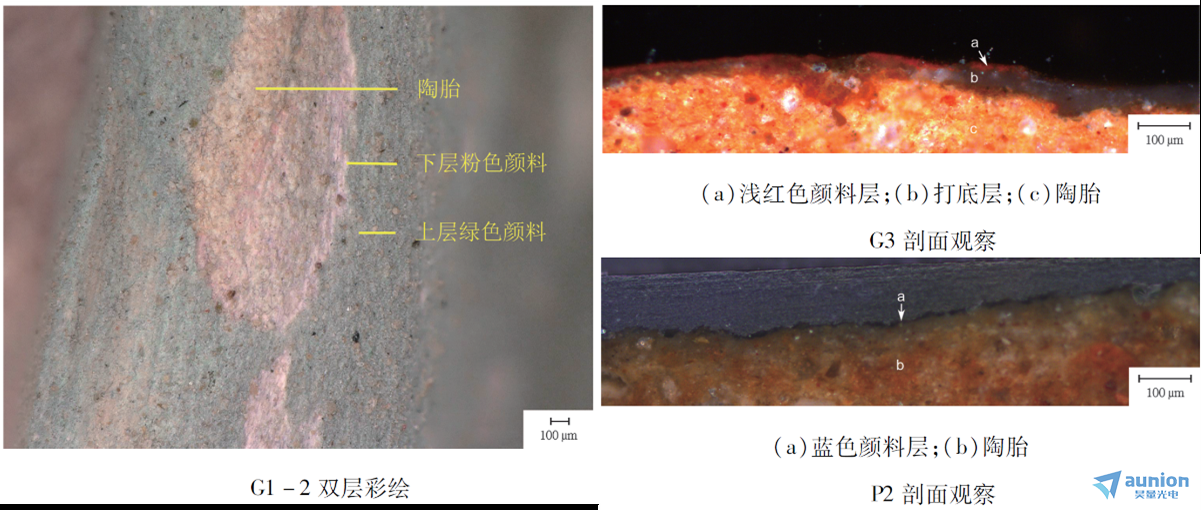

据调查发现，慕容忠墓出土彩绘陶器存在2种绘制工艺。第1种绘制工艺为胎体一颜料层方式。G1-1、G2颜料脱落处可见胎体，证明文物是在胎体上直接绘制颜料层的，且颜料只有一层。G1-2绿色颜料脱落处露出粉色颜料，说明彩绘之间发生叠压关系--绘制了两层彩绘，工匠制作时先绘制浅色颜料底层，这样不会影响上层颜料的显色度。第二种绘制工艺为胎体一打底层一颜料层方式，即胎体与颜料层:之间存在打底层。通过超景深显微镜放大20-200倍观察发现，G3胎体与颜料层之间有一区别于胎体的、有光泽度的白色物质层，应为打底层。由剖面显微图可知，颜料层和打底层均较薄:G3颜料层有脱落现象，厚度较为一致，陶胎表面不平整，依靠打底层将胎体表面抹平后再涂颜料,故其打底层厚度不均匀，约10-38 um,浅红色颜料层厚约4-21 um;P2颜料层厚度均匀，蓝色颜料层厚约8-14um。
6.《中国北洋水师沉舰出水火药分析研究》
“致远舰"和"经远舰"沉船遗址出水武器弹药是北洋水师在甲午海战时所配备武器装备的实物证据,用超景深显微镜观察文物内部火药样品形态：

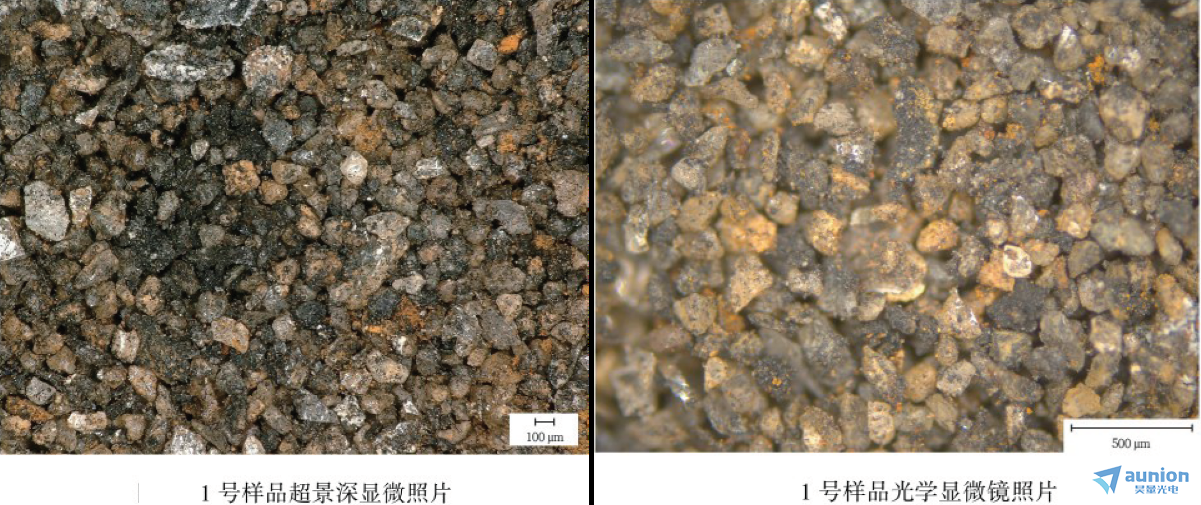

57 mm哈乞开斯炮弹— “致远舰”沉船遗址出水，铜、铁复合材质文物且保存完整，炮弹壳和炮弹头内部均含有火药（1号样品），火药为黑褐色固体，并混合有一定量的锈蚀物。

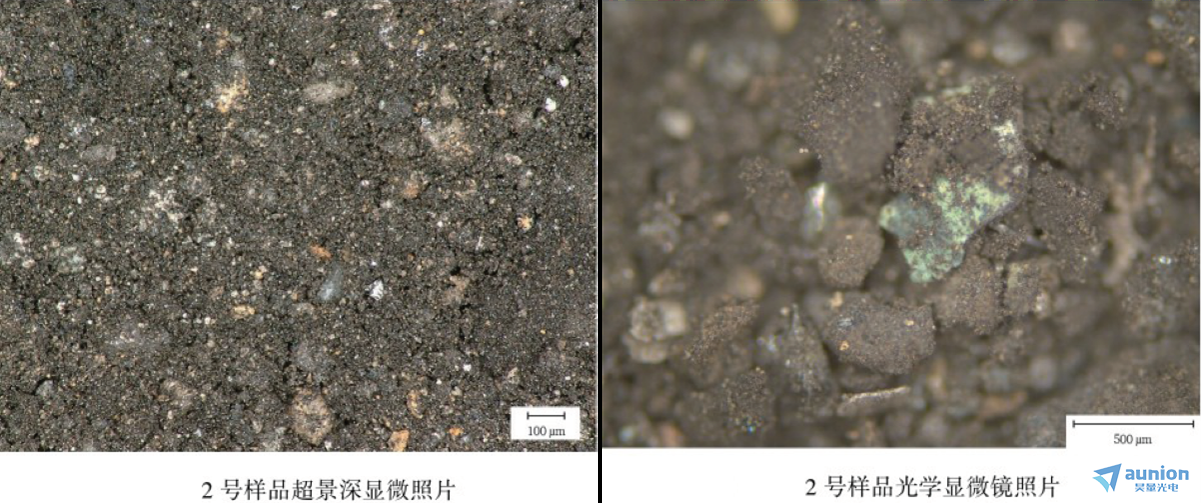

47 mm哈乞开斯炮弹— “致远舰”沉船遗址出水铜质文物，炮弹头内部有球体弹丸，炮弹壳和炮弹头内部均含有火药（2号样品），火药为黑色固体，并混合有一定量的锈蚀物。

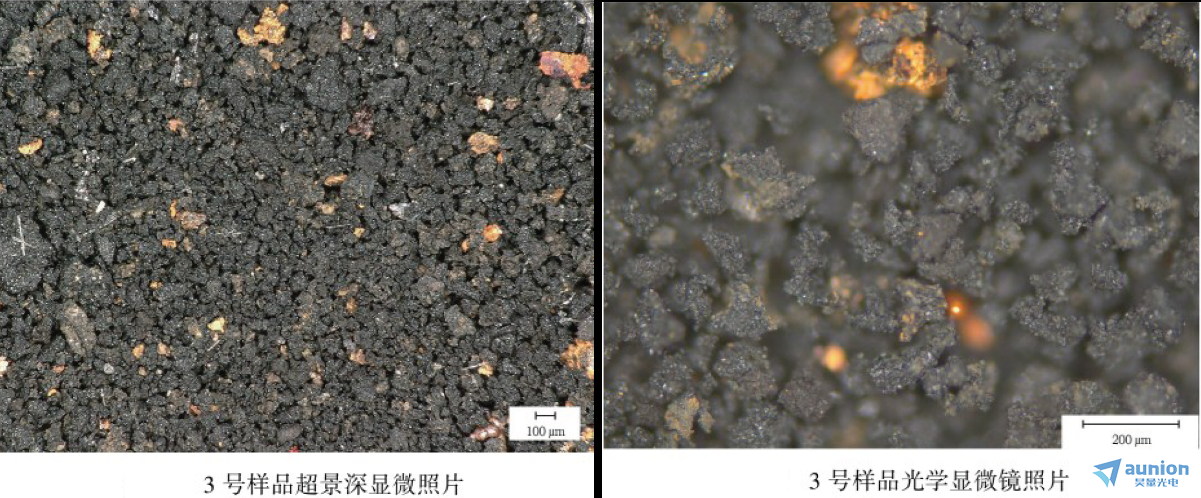

53 mm哈乞开斯炮弹— “经远舰”沉船遗址出水铁质文物，仅存炮弹头部且保存不完整，内部含有火药（3号样品），火药为黑色固体，并混合有一定量的锈蚀物。

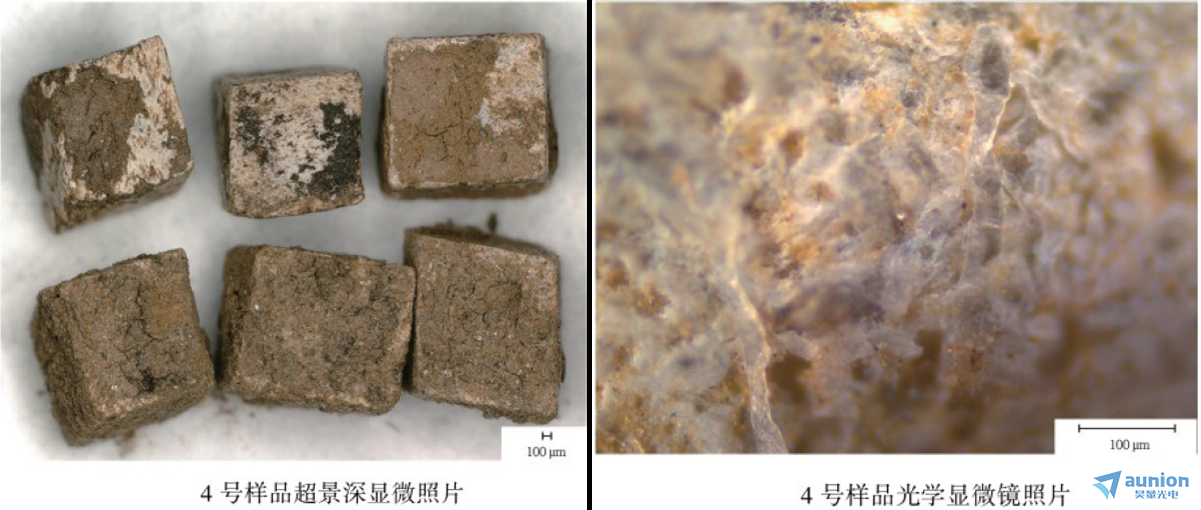

57 mm哈乞开斯炮弹— “致远舰”沉船遗址出水铁质文物，仅存炮弹头部，内部含有火药（4号样品）为微黄色立方体颗粒。

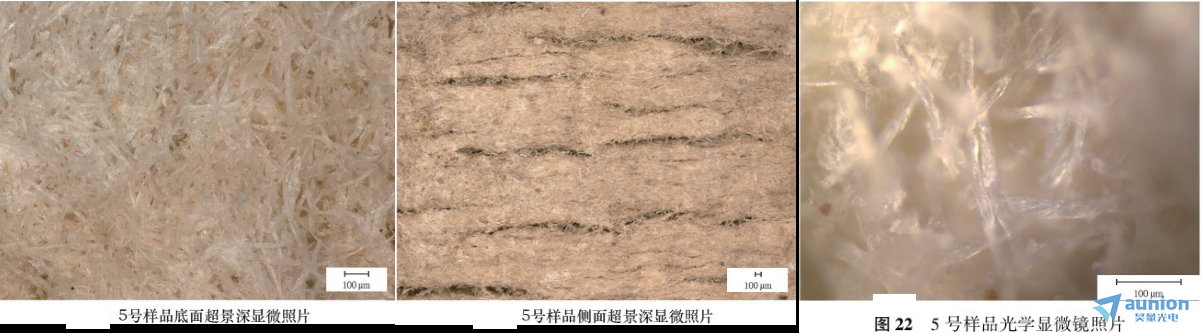

鱼雷引信— “致远舰”沉船遗址出水铜质文物，保存基本完整，内部火药（5号样品）为多段圆柱状。
三、AI超景深显微镜
星朗浩宇的超景深显微镜融入了AI算法，自动调整设备参数，帮用户轻松实现优的图像质量、高速无缝拼接。
针对用户需求，星朗浩宇安排专业团队提供客户定制：
-从硬件角度，提供大型、特殊载台解决方案，为产线检测提供便利。
-从软件角度，利用储备的AI算法能力，定制化开发分析软件，以提供符合相关行业标准的分析结果。
四、免费测样
超景深显微镜的应用非常广泛，不论是半导体、汽车、3C、锂电、光伏、生物医药、司法海关领域，您准备好了样品，都可以联系星朗浩宇提供免费测样。
需要AI超景深显微镜，欢迎访问https://www.auniontech.com/details-2679.html
昊量光电/星朗浩宇还提供考古研究所需的其他高性价比设备，包括：质谱仪、色谱仪、傅里叶红外光谱仪等。
参考文献
[1]弥卓君，魏彦飞，等.武威吐谷浑慕容智墓出土两件衾被的保护修复研究.文物保护与考古科学，2026（2）,文章编号:1005- 1538(2026)01- 0093- 11.
[2]巩梦婷，等.王建墓出土鎏金碟工艺特征初步研究.文物保护与考古科学，2025（10），文章编号:1005-1538(2025)05-0131-07.
[3]周亚威，付清鑫.中国古代农业与农牧人群臼齿颊侧:磨耗条痕的形态比较.人类学学报，2025（2），
CSTR: 32091.14.j.1000-3193/AAS.2024.0068.
[4]张蓓，等.陕西西安东姜墓地出土墨锭的科技分析与工艺研究.文物保护与考古科学，2025（10），文章编号:1005-1538(2025)05-0124-07.
[5]陈彦榕，等.慕容忠墓出土陶质文物彩绘工艺及材质分析研究.文物保护与考古科学，2025（6），文章编号:1005-1538(2025)03-0088-11.
[6]万鑫，张治国.中国北洋水师沉舰出水火药分析研究.文物保护与考古科学，2025（6），文章编号:1005-1538(2025)03-0044-13.
欢迎直接联系昊量光电
关于昊量光电：
上海昊量光电设备有限公司凭借强大的本地化销售网络与专业技术支持团队，长期服务于国内数以万计工业及科研客户，涵盖半导体、生物医疗、量子科技、精密制造、生物显微、物联传感、材料加工、光通讯等前沿领域。
昊量光电拥有的专家级的软硬件开发团队及丰富的行业应用经验，可提供：
✅ 全天候售后技术支持——快速响应，确保设备稳定运行；
✅ 定制化解决方案——从售前咨询到安装，培训，系统集成等，满足多样化需求；
✅ 客户高度认可——服务案例覆盖众多头部企业及高端科研机构，客户满意度持续居前列。
您可以通过我们昊量光电的官方网站www.auniontech.com了解更多的产品信息，或直接来电咨询4006-888-532。
