瑞士光学黑马 Optotune，液态镜头颠覆工业成像
在传统光学系统中， 聚焦通常依赖于机械结构推动透镜移动来实现， 这种方式不 仅响应速度慢， 还存在诸多限制 ：对焦依赖于物体距离 、 电机系统导致整体结构庞大 复杂 、维护和校准成本高昂， 以及机械磨损带来的寿命问题。
而 Optotune 凭借自主研发的可调焦液体透镜技术，彻底打破了这些瓶颈 。无 需机械移动， 即可实现快速 、精准的焦点调节， 为各种需要高速对焦的应用场景带来 了颠覆性解决方案。
与传统光学方案相比， Optotune 的液体透镜不仅彻底省去了机械移动结构， 更在 性能上实现了跨越式提升：
• 聚焦速度可达毫秒级， 满足高速动态场景需求；
• 结构紧凑坚固， 适应各种复杂环境；
• 拥有超过 10 亿次循环寿命，远超传统系统的可靠性；
• 同时兼具成本效益， 适合大规模集成应用。
正因如此， Optotune 的可调焦镜头已广泛应用于工业自动化 、 医疗影像 、智能消 费电子等多个领域，成为推动前沿技术落地的核心光学部件。
1.工作原理

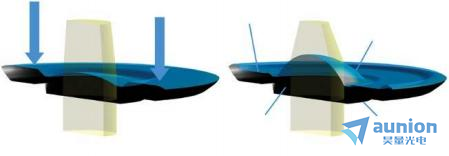

Optotune 可调焦液体透镜的工作原理，其实可以简单理解为“用液体来变形镜片 ”， 从而改变聚焦状态 。 它的核心结构是一个装有透明光学液体的小容器， 外面覆盖了一 层非常薄 、但富有弹性的塑料膜 。 每次我们需要改变焦距时， 音圈马达就会推动液体 往膜片中间挤压，使膜片鼓起来或凹下去 。这个变化会让镜片的形状从“ 凹 ”变成“ 凸 ”， 或者保持“平 ”，就像人眼调节晶状体一样，从而让镜片的聚焦能力实时变化 。整个过程 没有任何机械移动的零件， 因此速度更快 、寿命更长 、结构也更紧凑 。此外， 这种镜 头还能通过电流精准控制， 我们对所有型号还做了重力补偿， 确保每次聚焦都稳定 、 可重复， 适用于对精度要求极高的工业和医疗场景。

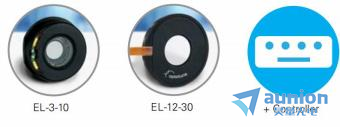

2. Optotune 液态变焦透镜
这款透镜有多种型号，可以满足不同焦距和波长（400-2500nm） 的需求 。不仅设 计紧凑， 还配有柔性印刷电路连接线，便于安装到光学系统 。还有特别为工业级客户 设计的型号， 带了专门的安装螺纹和 Hirose 连接器，确保设备稳定可靠。
产品优势：
1.响应速度快： 响应时间仅需几毫秒
2.低色散:Abbe# V>100
3.无机械损耗：液态光学器件寿命＞10 亿次循环
4.高重复性:＜0.1 d pt

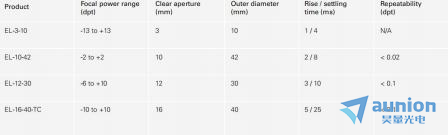

透镜型号参数表
该液态镜头成像技术的成熟， 源于一个非凡的创意 。 Optotune 公司于 2008 年成 立之初，便洞察到人类眼睛具备自动调节焦距的特性 。基于此， Optotune 在 2010 年 率先研发出首款液态调焦透镜， 从而开启了液态变焦透镜的新纪元 。 时至今日， Optotune 已发展成为年销量逾百万件的行业翘楚，拥有 28 家分布在 30 个guo家的销售 合作伙伴及经销商网络 。公司凭借多项创新产品，持续推动技术进步 。Optotune 的成功，得益于其长期秉持的合作共赢理念 。在过去的数十年中， Optotune 与多家知 名镜头制造商，包括爱特蒙特光学（Edmund Optics）、灵猴（Linghou）、Opto Engineering 以及施奈德等， 建立了紧密的合作关系 。 通过这种合作， 双方共同开发了多种适用于 不同应用场景的集成镜头产品。
3.集成镜头--ELM-F 系列
ELM-F 系列是 Optotune和知名镜头厂商一起合作的集成镜头，它由固定焦距镜头组成， 专门设计用于在光路中容纳 Optotune 的电调谐镜头。该系列持续扩展， 目前支持 S 卡 口和 C 卡口相机，zui大传感器尺寸为 1.1 英寸，焦距范围从 5 毫米到 300 毫米。
产品优势：
1.通过测试验证： 该模块经过全面测试和集成
2.无暗角:低 f 值，视场范围内十分清晰
3.设计紧凑：可以用于各种窄小工作距离的光学系统

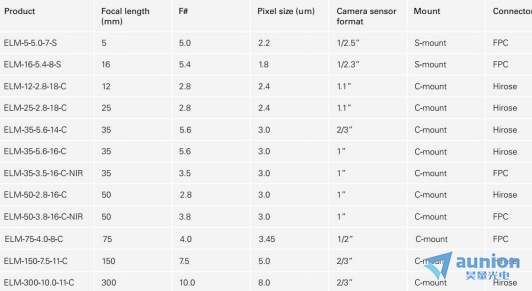

ELM-F 系列参数表
4.典型应用案例
 | 机器视觉检测 应用挑战： 机器人在工厂中的应用日益广泛，生产与检测 环节对车载视觉系统的快速 、精准对焦提出了更高 要求 。聚焦不及时或识别不准确，可能导致缺陷漏 检 ，直接影响产量与质量控制。 Optotune 解决方案： Optotune 液体镜头响应时间快，重复性高，寿 命超过 10 亿次循环， 可快速改变相机传感器的焦 点 ， 并在检测过程中实现缺陷检测。 Optotune 产品组合：
类似应用案例 ：条形码阅读/瓶体检查/包装分类 |
 | 手持皮肤镜 应用挑战： 手持式科学仪器凭借其便携性和易用性，在多个关 键领域日益普及 。要实现这些特性，必须要求该设备设 计紧凑，小巧轻便， 并能够快速连续获取清晰图像。 Optotune 解决方案： Optotune 的液体透镜采用轻量化设计（仅重约 1.25 克） ， 响应速度可达4 毫秒，使用寿命超过 10 亿次循 环 。这款液态可调焦堪称手持式医疗设备的理想之选。 集成后可实现医生快速调节屈光度的需求，能快速采集 样本并分析。 Optotune 产品组合：
类似应用案例 ：便携式望远镜/便携式显微镜 |
 | 3D 激光加工 应用挑战： 传统的Z 轴激光加工（比如雕刻与打标）依赖庞大昂贵 的机械系统调焦， 常常还需要搭配 f-θ场镜来扩展工作 范围 。但这种方式不仅占空间， 而且难以覆盖大区域， 同时激光光斑尺寸也难以保持一致，影响加工质量与效 率。 Optotune 解决方案： Optotune EL-10-42-OF 液体透镜采用集成式光学反馈 技术， 可精准快速处理大范围的X-Y 和 Z 轴位移， 无 需 f-θ场镜即可覆盖大幅面区域 。相比传统系统，该镜头不仅简化结构、提升灵活性，还能在平坦化焦平面的 同时，始终保持稳定的激光光斑尺寸，在高精度激光加 工中表现尤为出色。 Optotune 产品组合：
类似应用案例 ：3D 打印/眼科医疗/微加工/激光投影 |
除了文中提到的几款典型型号，昊量光电还提供更丰富的 Optotune 液态镜头产品，涵盖多种规格与控制接口，适配不同行业的技术需求 。我们也积累了大量来自工业检测、 医疗影像 、科研教学 、消费电子等领域的应用经验。
如果您对液态变焦技术感兴趣，欢迎随时与我们联系， 获取更详细的产品资料与应用方案支持 。我们期待与您共同探索更多创新可能！
