布拉格陷波滤光片（Bragg Notch Filter，简称BNF）和布拉格带通滤光片（Bragg Bandpass Filter,简称BPF）是目前实现超低波数拉曼光谱(通常50cm-1以下才称为超低波数拉曼)测量常用的方法。设计波长覆盖350-3500nm波段，超低波数拉曼信号可低至10cm-1.

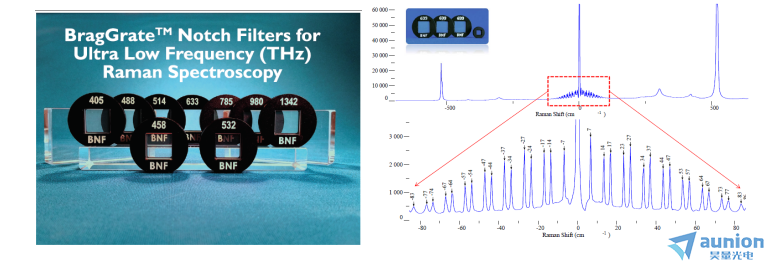

布拉格陷波滤光片（BNF）赋能超低波数拉曼测量(<10cm-1)
在材料科学、生物医药和纳米技术等领域，低波数拉曼光谱（<10 cm⁻¹）是揭示物质超低频振动模式的关键工具。然而，传统拉曼系统的测量能力受限于瑞利散射光的干扰和滤光片带宽限制。布拉格陷波滤光片（BragGrate™ Notch filter, 简称 BNF）通过革命性的光学设计，将低波数拉曼测量推向了全新高度，成为科研与工业检测的“利器”。
为什么选择布拉格陷波滤光片（BNF） ?
1、布拉格陷波滤光片（BNF）的核心技术优势：
a)超窄带宽与高精度抑制
布拉格陷波滤光片（BNF）基于体布拉格光栅技术，采用光敏硅酸盐玻璃（PTR）材料制成，通过紫外干涉曝光工艺实现反射式窄带陷波滤波。其光谱带宽可低至5 cm⁻¹，且对瑞利光的抑制能力高达OD3-OD4（衰减99.9%-99.99%），有效分离微弱的拉曼信号与强背景噪声。相较于传统滤光片（如薄膜陷波滤波器），BNF的带宽降低数十倍，使单级光谱仪即可实现超低波数测量，大幅简化系统结构并降低成本。
a) 高透过率与环境稳定性
布拉格陷波滤光片（BNF）在抑制目标波长（如激光线）的同时，对其他波长的平均透射率高达95%@532nm，几乎无能量损耗。其独特的体光栅结构赋予其卓越的稳定性，可承受400°C高温，且不受湿度或偏振影响，适用于ji端实验环境。
b) 灵活可调与多场景适配
布拉格陷波滤光片（BNF）支持通过调节入射角度微调中心波长，且光学密度（OD值）保持不变。
2、全qiu验证：
已获中科院等众多国内外顶尖高校和科研机构采用，成果发表于《Nature Medicine》《Science of the Total Environment》等期刊。
3、常规产品以及定制化服务：
标准波长：488nm, 514.5nm，532nm,633nm，785nm,1064nm;
定制化波长：350-2500nm波长内均可定制，
定制波长示例：360nm,405 nm, 442 nm, 457 nm, 473 nm, 477 nm, 491 nm, 502 nm, 544 nm, 552 nm, 561 nm, 568 nm, 576nm,588 nm, 594 nm, 607nm,612 nm, 647 nm, 660 nm, 721nm,753 nm, 840 nm, 870nm,905 nm, 976 nm, 980 nm, 1342 nm, 1352 nm, 1550 nm
布拉格陷波滤光片（BNF）在低波数拉曼测量中的创新应用
1.超低频振动模式解析

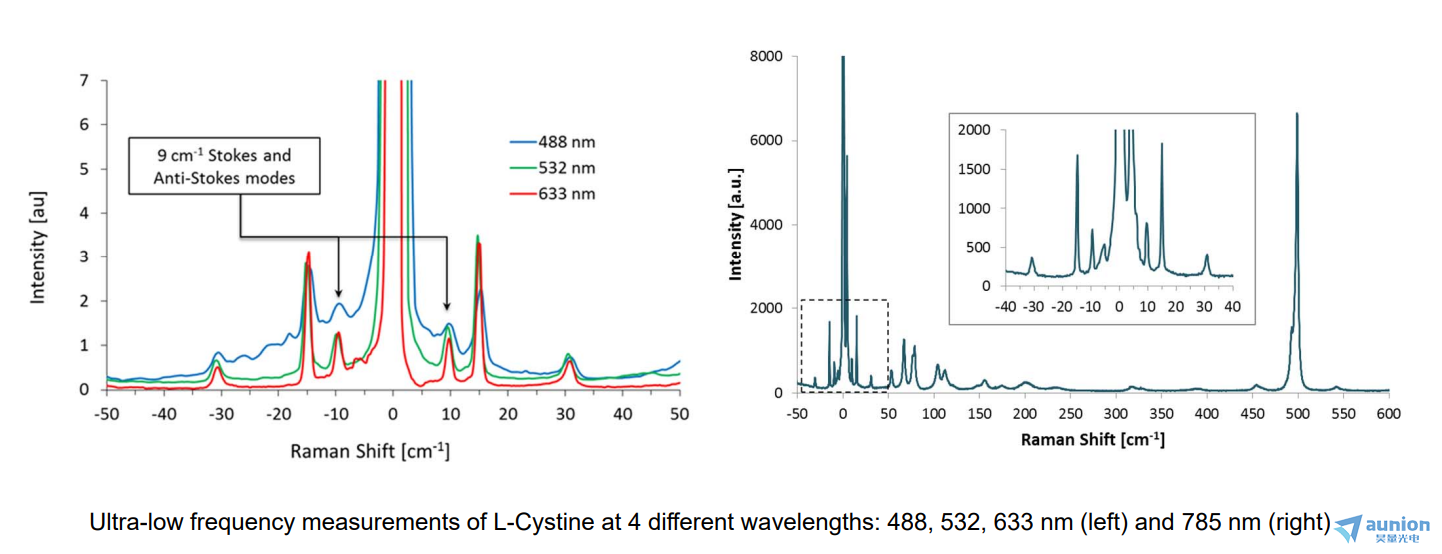

传统滤光片难以检测低于200 cm⁻¹的拉曼信号，而布拉格陷波滤光片（BNF）将测量下限拓展至10 cm⁻¹（5 cm⁻¹取决于系统优化情况），同时支持斯托克斯和反斯托克斯光谱的同步采集。这一特性在低维材料，半导体晶格振动分析、药物多晶型鉴别及碳纳米管结构表征中尤为重要。
2. 复杂材料体系的精准分析
纳米材料：布拉格陷波滤光片（BNF）可解析纳米晶体和量子点的低频声子模式，助力能带结构研究。
生物医药：用于蛋白质构象变化和细胞膜动态监测，为疾病机制研究提供分子级洞察。
环境科学：结合红外-拉曼同步系统（如mIRage），布拉格陷波滤光片（BNF）助力微塑料原位检测，识别亚微米级污染物成分。
布拉格陷波滤光片（BNF）与布拉格带通滤光片（BPF）协同：系统性能再升级

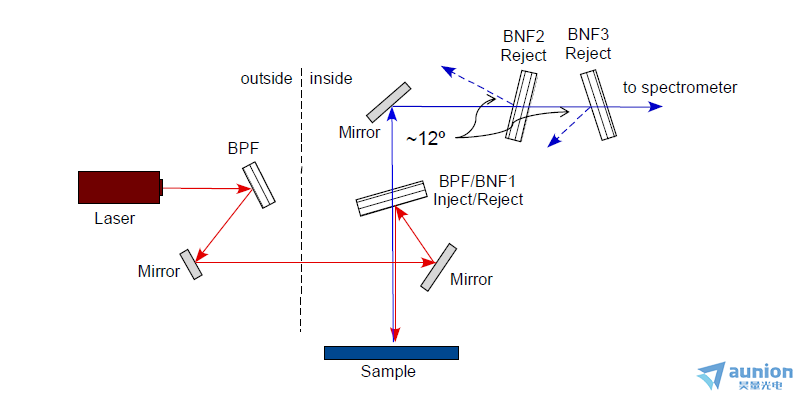

为彻底消除激光噪声（如ASE和等离子线），布拉格陷波滤光片（BNF）常与布拉格带通滤光片（BragGrate™ bandpass filter, BPF）联用。布拉格带通滤光片（BPF）可清洗激光线宽至10 cm⁻¹，抑制比zui高可达-70 dB，与布拉格陷波滤光片（BNF）的窄带陷波特性完美匹配，形成“双保险”噪声过滤系统。例如，785 nm激光系统经BPF处理后，光谱噪声降低至-70 dB以下，显著提升信噪比。
设计波长 | 350-2500nm |
OD值： | 3 or 4 |
FWHM： | <250px-1（更小可定制） |
尺寸： | 11mm x 11mm |
外框： | 圆形，直径25mm |
我司不仅可以单独提供超低波数拉曼滤光片（BNF, BPF），也可提供超低波数拉曼测量模块化产品。
上海昊量光电设备有限公司是美国OptiGrate公司在中国的唯yi授权代理商，负责其所有产品在中国区域的销售、服务以及售后技术支持等等，如有任何问题，欢迎随时联系我们。
了解更多低波数陷波拉曼滤光片（<10cm-1）详情，请访问上海昊量光电的官方网页：
https://www.auniontech.com/details-629.html
更多详情请联系昊量光电/欢迎直接联系昊量光电
