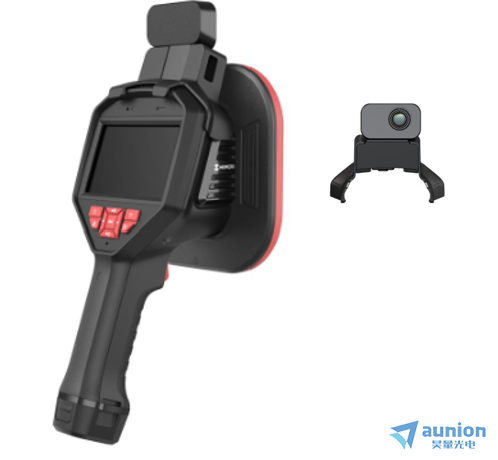

声波红外成像仪
这是一款手持式的工业声学成像+热成像仪，一个机器即可实现温度检测，电力局放，带压或真空条件下的气体泄漏检测、气密性检测、设备异响定位等多种场景。仪器利用麦克风阵列波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。配备高像素的热成像设备，能够实现精确测温，可以帮助现场巡检人员快速定位故障，提供处置依据。
产品参数：
声学参数 | 麦克风 | 64个（可选136个）数字硅MIC阵列 |
频率带宽 | 0kHz~96kHz | |
距离 | 0.3~150米 | |
声像伪彩模式 | 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红 | |
声强显示 | 高点 | |
声学检测模式 | 气体泄漏检测模式、局放检测模式 | |
声像帧率 | 25 | |
泄漏量下限 | 0.5m，0.6MPa下可检测0.13ml/s的泄漏 1m，0.5MPa下可检测0.21ml/s的泄漏 | |
声强范围 | 下限：<-15 dB 上限：>120 dB | |
PRPD图谱 | 支持 | |
MIC采样率 | 192KHz | |
规则框 | 支持1个中心矩形规则框 | |
气体泄漏等级显示 | 支持 | |
气体泄漏损失显示 | 支持 | |
气体泄漏量显示 | 支持 | |
局放类型检测 | 支持 | |
可见光 | 可见光镜头焦距 | 6.4 mm |
视场角 | 50.2°（H）× 35.4°（V） | |
图像尺寸 | 2688 × 1944 | |
图片分辨率 | 800 × 480 | |
视频分辨率 | 800 × 480 | |
聚焦模式 | 定焦 | |
图像显示 | 显示器 | 4.3'' LCD电容触摸屏 800 × 480 |
图像模式 | 白黑、黑白、彩虹、铁红、红黑、融合、雨、蓝红等8种伪彩模式 | |
系统功能 | 蓝牙 | 支持,蓝牙4.1 |
USB | type-C | |
HDMI | 支持 | |
拍照 | 支持 | |
录像 | 支持 | |
文本注释 | 支持 | |
界面语言 | 中文 | |
Wi-Fi | 支持 | |
视频格式 | .mp4 | |
存储 | 64 GB | |
图片格式 | .jpeg | |
硬件接口 | TYPE-C | |
电池类型 | 锂离子电池 | |
电池工作时间 | 3.5小时，可现场更换，可充电 | |
系统参数 | 冲击/振动 | 15g(GB/T 2423.5-2019) |
电磁兼容性(EMC) | ClassA | |
工作温度和湿度 | -20 °C~50 °C，≤95% | |
防护等级 | IP54 | |
防摔等级 | 1.2 m | |
重量 | 940 g | |
尺寸 | 292.2mm×127mm×110.7mm | |
配件 | 充电座、适配器、数据线、HDMI视频输出线、高强度抗冲击便携箱、扶手带、MIC盖、电池x2（不含机身内） | |
数据储存 | 语音注释 | 支持（60 s） |
热成像配件参数：
热成像 | 响应波段 | 7.5~14 μm |
NETD（噪声等效温差） | ≤35mK（@25°C,F#1.0） | |
热成像镜头焦距 | 10mm | |
成像距离 | ≥0.3m | |
视场角 | 26°×19° | |
聚焦方式 | 手动调焦 | |
帧频 | 25Hz | |
像元尺寸 | 12μm | |
精度 | ±2°C或±2%（-10°C to 50°C的工作环境下） | |
空间分辨率(IFOV) | 1.2 mrad | |
红外探测器分辨率 | 384×288 | |
Blending | 不支持 |
产品特点：
支持视频拍照和录制
支持气体泄漏，多功能款支持局放和机械故障等多种检测
检测频段0khz-96khz
64个数字硅MIC阵列
检测距离0.3~150米
红外热成像像素384×288
应用案例：

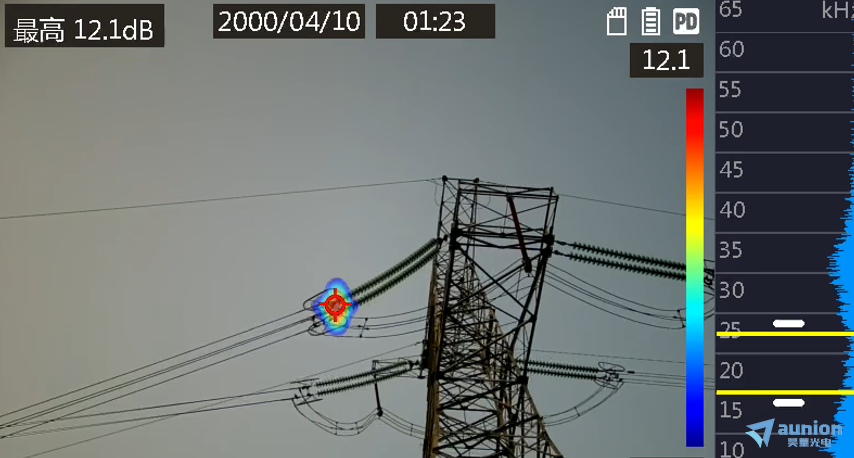

电力行业应用案例——局放检测
电力设备在运行过程中出现的设备异常有许多种类，其中局部放电是很常见容易造成重大隐患的一种现象，局部放电主要出现在高压电气设备。据电网统计，局部放电是造成高压电气设备发生绝缘击穿的重要原因，也是绝缘劣化的重要特征。对运行中的设备要加强监测，当局部放电超过一定程度时，必须将设备退出运行，进行检修或更换。

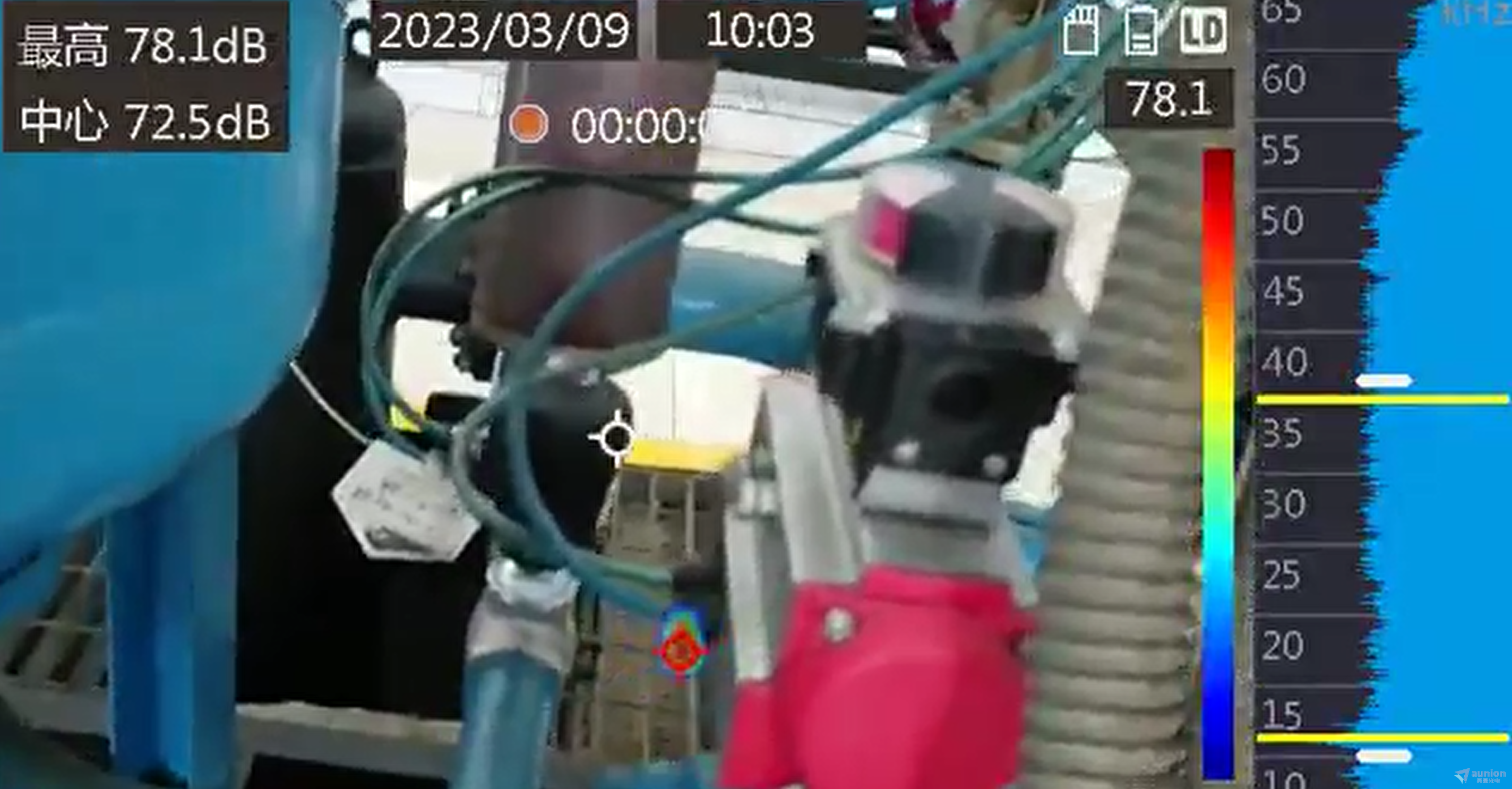

能源行业气体泄漏应用案例-某燃气发电厂
天然气的爆炸极限范围在5％~15％，空气中的燃气浓度在这个范围内的，遇明火会立即爆炸。天然气无色，基本无味，少量微量的持续泄漏不易被察觉；用声波成像的方式可以直观查看气体泄漏的位置，帮助企业及时预防风险。泄漏检测能力：0.5m，0.6MPa下可检测0.13ml/s的泄漏 1m， 0.5MPa下可检测0.21ml/s的泄漏。
应用领域：
| 行业 | 压缩空气 | 真空负压查漏 | 轴承状态监测 | 电气局放检查 | 疏水阀泄露 | 气密性检查 |
| 石油化工 | ● | ● | ● | ● | ● | |
| 钢铁行业 | ● | ● | ● | ● | ● | |
| 汽车行业 | ● | ● | ● | ● | ● | ● |
| 船舶/船舶运输 | ● | ● | ● | ● | ● | ● |
| 食品/药品行业 | ● | ● | ● | ● | ● | |
| 纺织行业 | ● | ● | ● | |||
| 制水/排水行业 | ● | ● | ● | ● | ||
| 电力行业 | ● | ● | ● | ● | ● | |
| 水泥行业 | ● | ● | ● | ● | ||
| 玻璃/纤维行业 | ● | ● | ● | ● | ||
| 造纸/纸浆业 | ● | ● | ● | |||
| 采矿行业 | ● | ● | ● | ● | ● |
