低成本显微红外热像仪

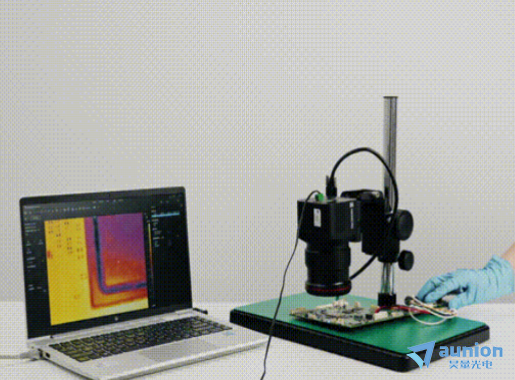

一、显微红外热成像仪的简介
显微热红外成像是一种将红外热成像技术与光学显微技术结合的精密检测方法，能在微米甚至亚微米尺度下，对物体表面的温度分布和热行为进行非接触、可视化的测量与分析。
显微测温热像仪，是一款能7x24小时在线监测的专业测温设备。无 需拆卸更换镜头，简单一扭即可切换观测模式，微距模式下分辨率 35um，能看清比头发丝更细小的物体。测温精度可达±1℃，突破实现业 内高水准。10秒开机，一连出图；单手可安装，轻巧易集成。搭配功能 强大的微影自研客户端软件，轻松满足各行各业快速、专业测温需求。
显微热像仪是将红外热成像技术与显微光学技术相结合的检测设备，能够在微观尺度上实现非接触式的温度测量和热分布分析。 这项技术突破了传统热像仪的空间分辨率限制，使研究人员能够观察到微小目标或微小区域的温度场分布。 现代显微热像仪通常由高灵敏度红外探测器、精密光学显微系统、高精度温控系统和专业分析软件组成。 其核心技术指标包括空间分辨率（可达1微米级别）、温度分辨率（可达0.01℃）和热像帧率等。
二、显微红外热成像仪的特点
快——便捷安装+快速连接+快速切换
精准测温（-20~150℃档 ±1℃或±1%）
微距模式：可分辨25μm
分辨率640*512，高灵敏度探测器，支持对比度调节
支持3D降噪功能，伪彩色可调节，图像细节增强功能
支持定时、温差和手动模式下快门校正
支持镜像、数字变倍(支持2x,4x,8x)和本地视频输出
支持持光学透过率矫正功能
三、显微红外热成像仪的参数
| 分辨率 | 640×512 | 480×360 |
| 波长范围 | 8um~14um | |
帧频 | 50Hz：50fps | 50Hz：50fps |
像元尺寸 | 12μm | 12μm |
NETD | < 35 mk(@25 °C,F#=1.0) | < 35 mk(@25 °C,F#=1.0) |
常规焦距 | 25mm | 25mm |
常规近摄距 | 375px | 375px |
常规视场角 | 17.5°(H) x 14°(V) | 17.5°(H) x 14°(V) |
微距 | 35μm | 35μm |
微距近摄距 | 107.5px | 107.5px |
微距视场角 | 17.9°(H) x 14.3°(V) | 17.9°(H) x 14.3°(V) |
对外接口 | 支持RJ45、CVBS、485、复位键、报警接口（1进1出），接口防松脱 支持开放式API、ONVIF协议、海康SDK | 支持RJ45、CVBS、485、复位键、报警接口（1进1出），接口防松脱 支持开放式API、ONVIF协议、海康SDK |
尺寸 | 138×79×80mm | 138×79×80mm |
电源 & 功耗 | DC 12V & ≤4.8W | DC 12V & ≤4.8W |
防护等级 | IP40 | IP40 |
四、显微红外热成像仪功能的介绍
快——便捷安装+快速连接+快速切换

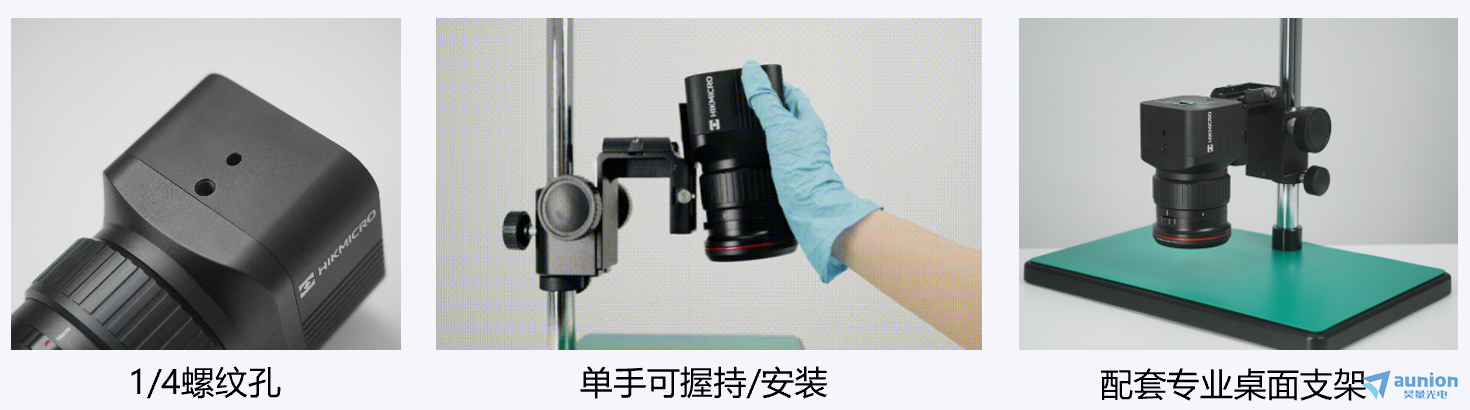

便捷安装：
标准1/4螺纹孔设计，轻松应对各类安装场景。
单手可安装，轻巧易集成。
专业桌面支架：支持粗调和微米级微调模式，保障稳定、精准调节测距

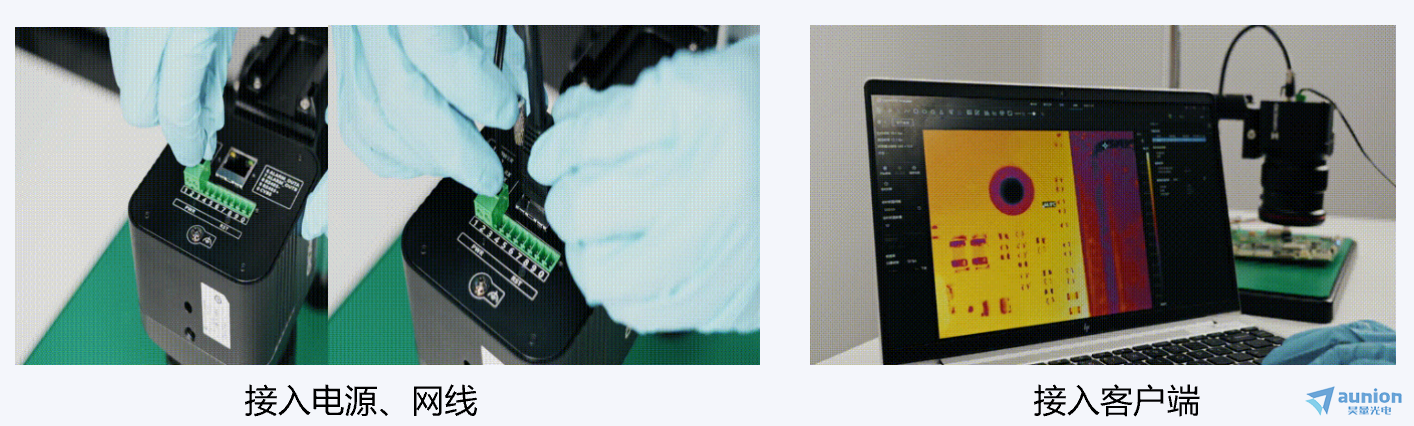

快速连接：

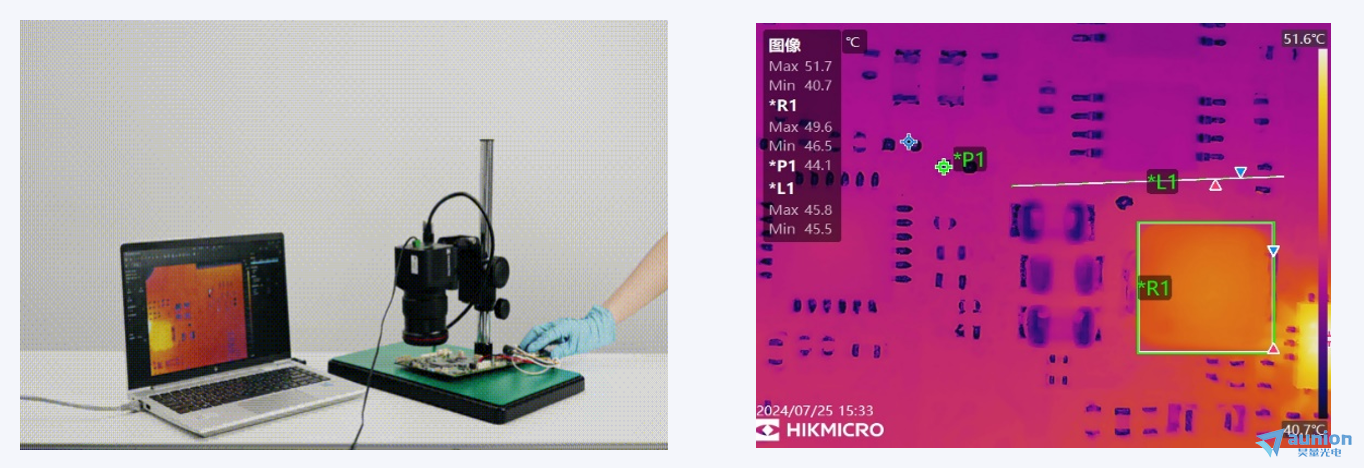

一插即连，10秒快速开机。接入Analyzer，瞬间出图。

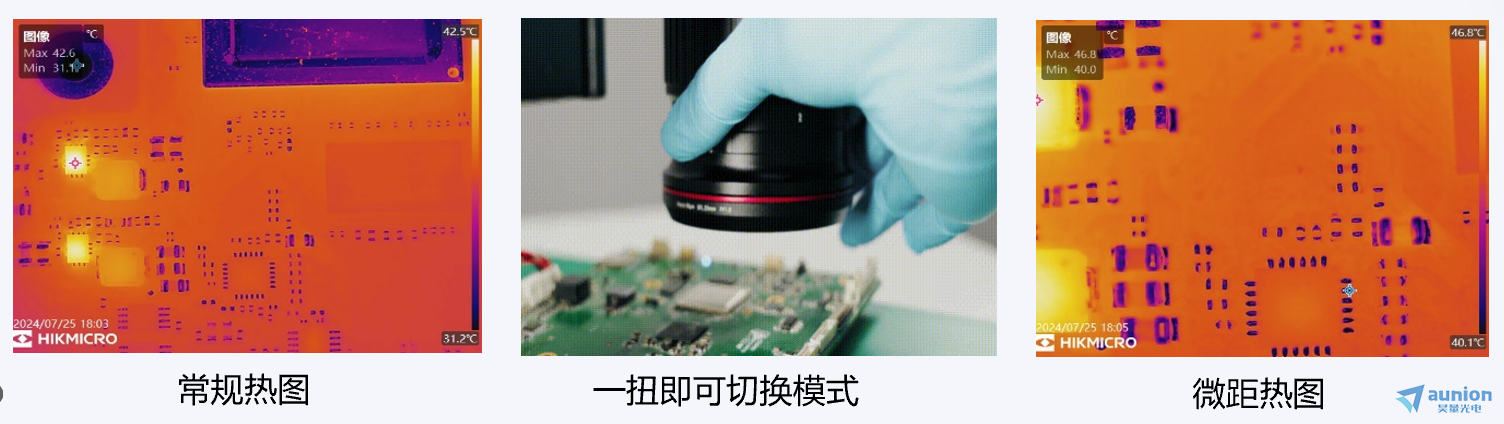

快速切换：
单镜头，多模式。无需拆卸更换镜头，常规模式/微距模式，一扭即换。

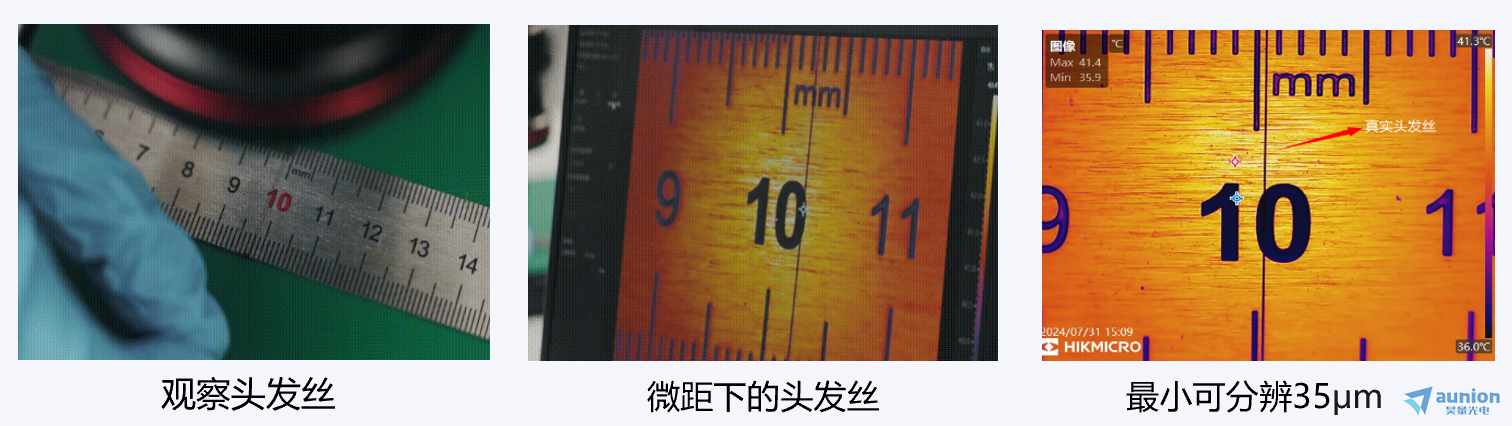

微距模式：
可分辨35μm，能看清比头发丝更细小的物体。
精——精准测温+精准记录
精准测温：
测温精度可达±1℃，突破实现业内高水准，帮助科研人提升研究数据精准度。-20~150℃：±1℃或读数的±1%，0~650℃：±2℃或读数的±2%
测温均匀性：
±1℃或读数的±1%（在一定时间内，温度试验设备工作空间内，各测试点温度实测平均值中差值。）
精准记录：
探测器可自适应环境变化，自动达到良好观测效果，能连续8h测温不打挡片，有效避免数据缺帧情况发生。
确保设备在长时间使用下，依然满足测温数据准确性和稳定性。
专——专业监测+专业分析

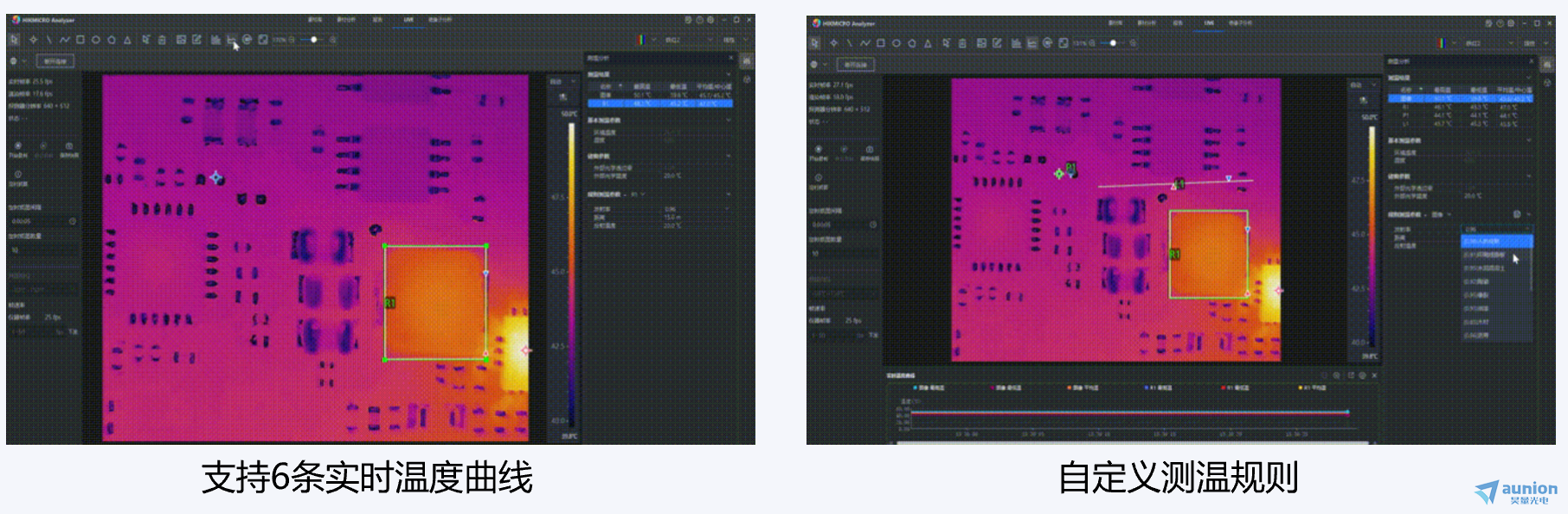

在线实时分析：
支持6条实时温度曲线，帮助了解温度变化。
可自定义点线框测温规则，对测温参数分区调节。

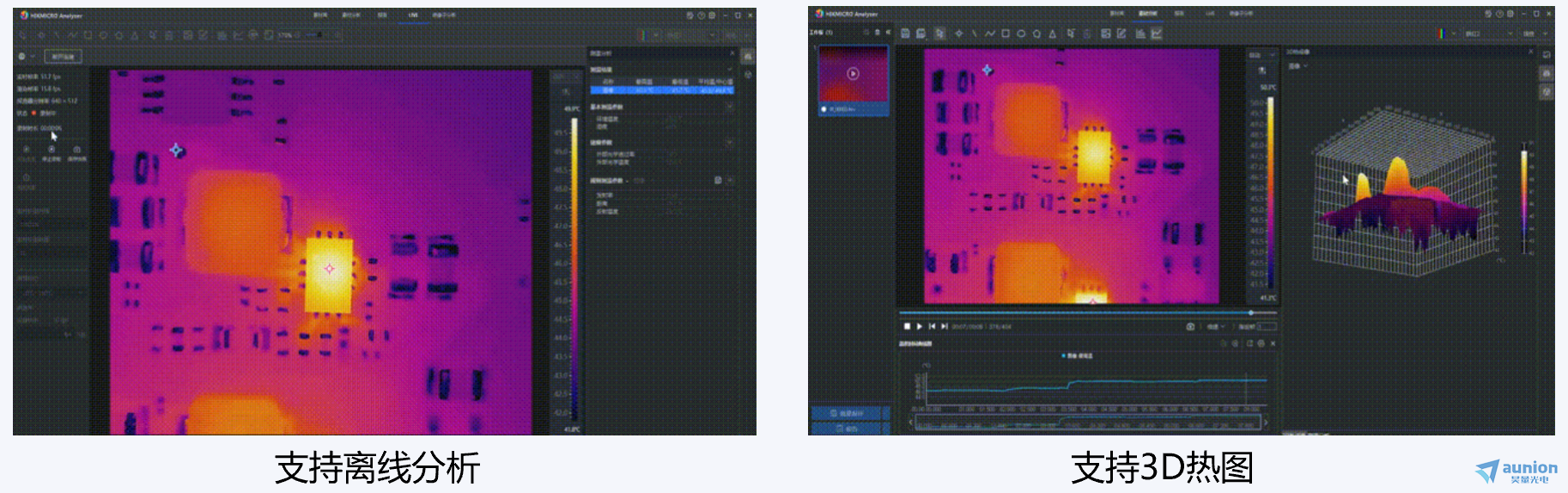

历史温度分析：
离线图片/视频可在客户端分析
离线图片/视频的3D热成像可在客户端显示。

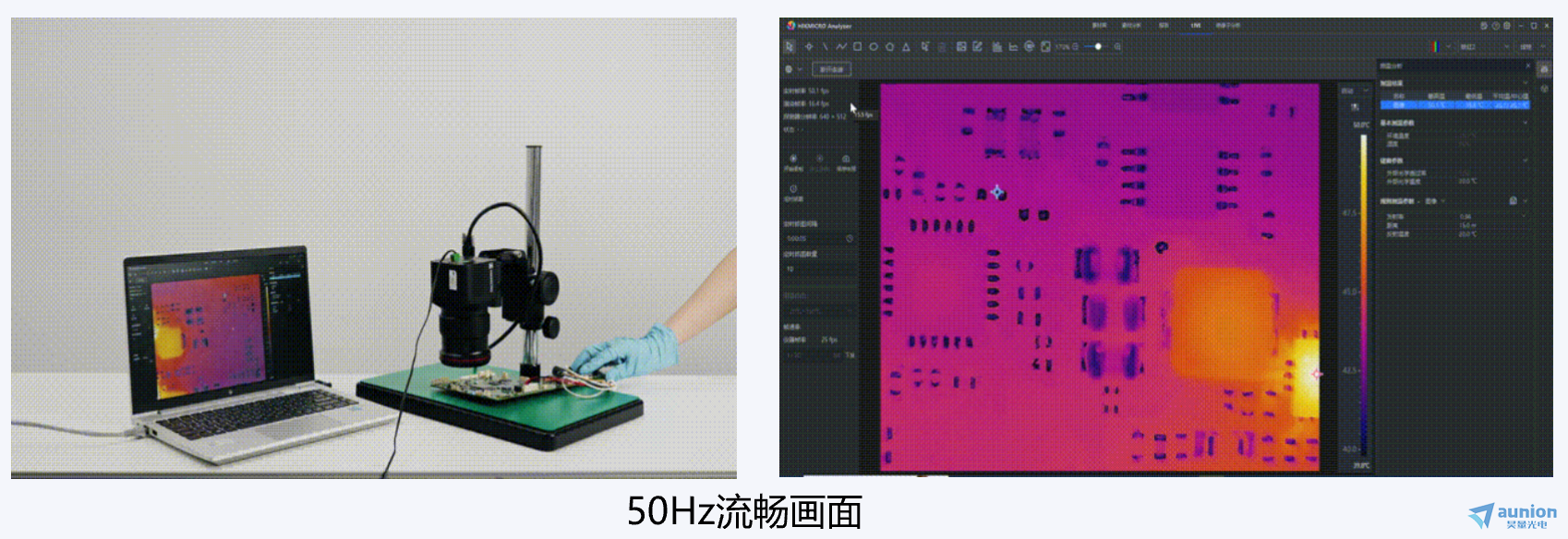

强大的数据渲染能力：
上限50帧裸数据，保障画面流畅稳定性，二次分析更还原。

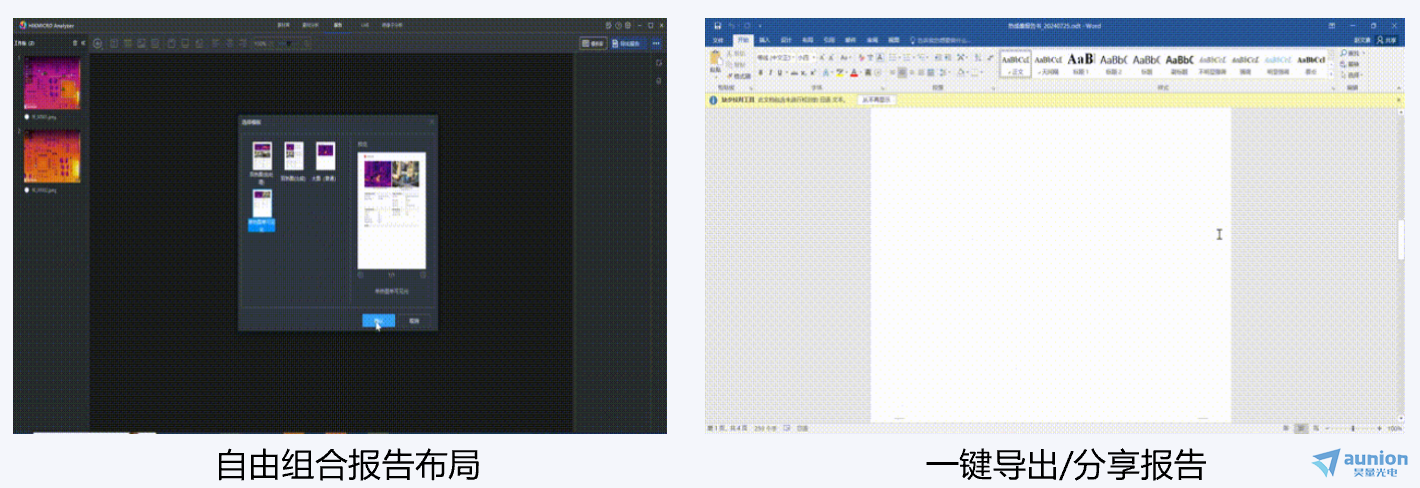

报告便捷导出：
预设多种专业报告模板，可自由组合布局。
一键导出，专业且美观。

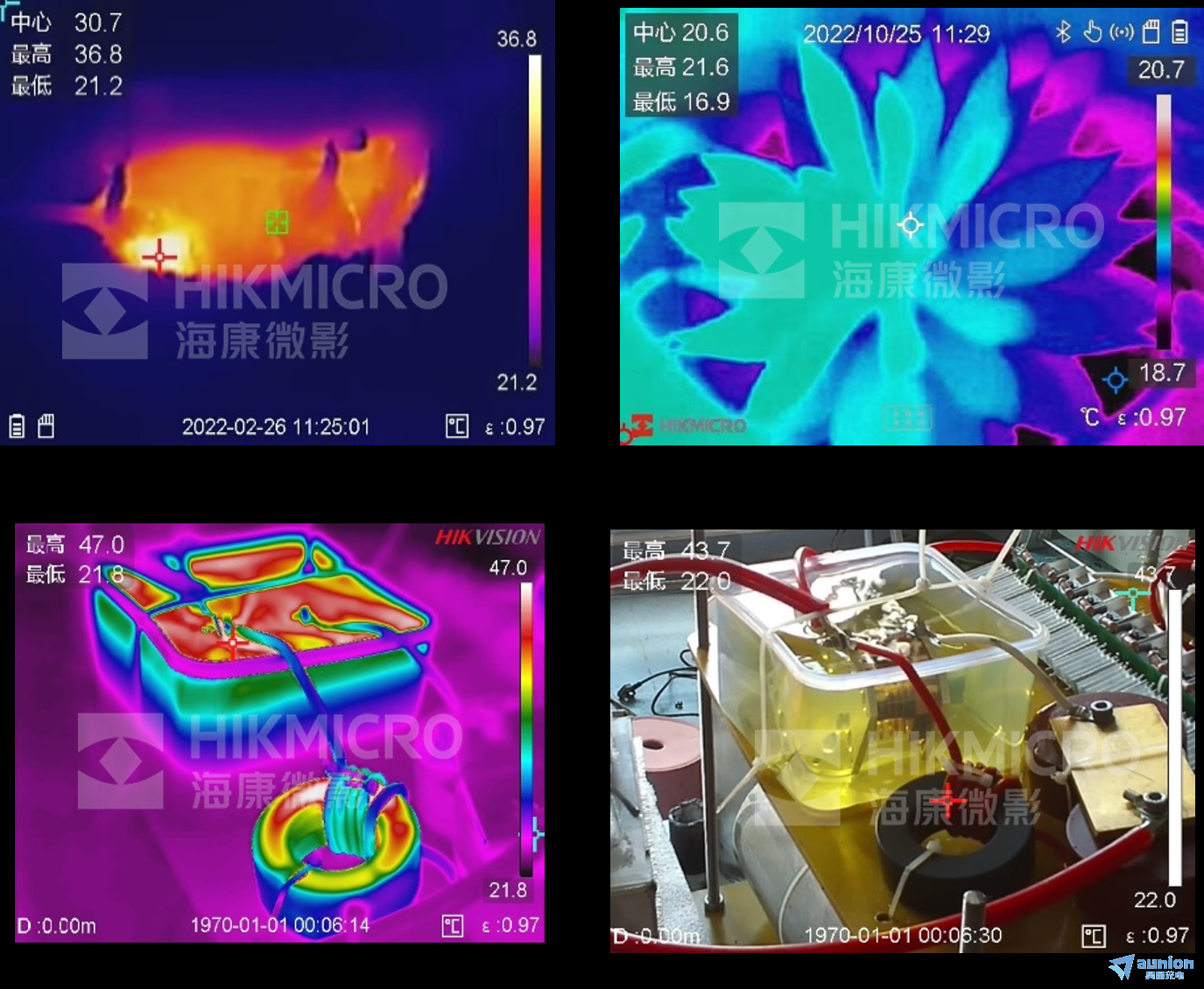

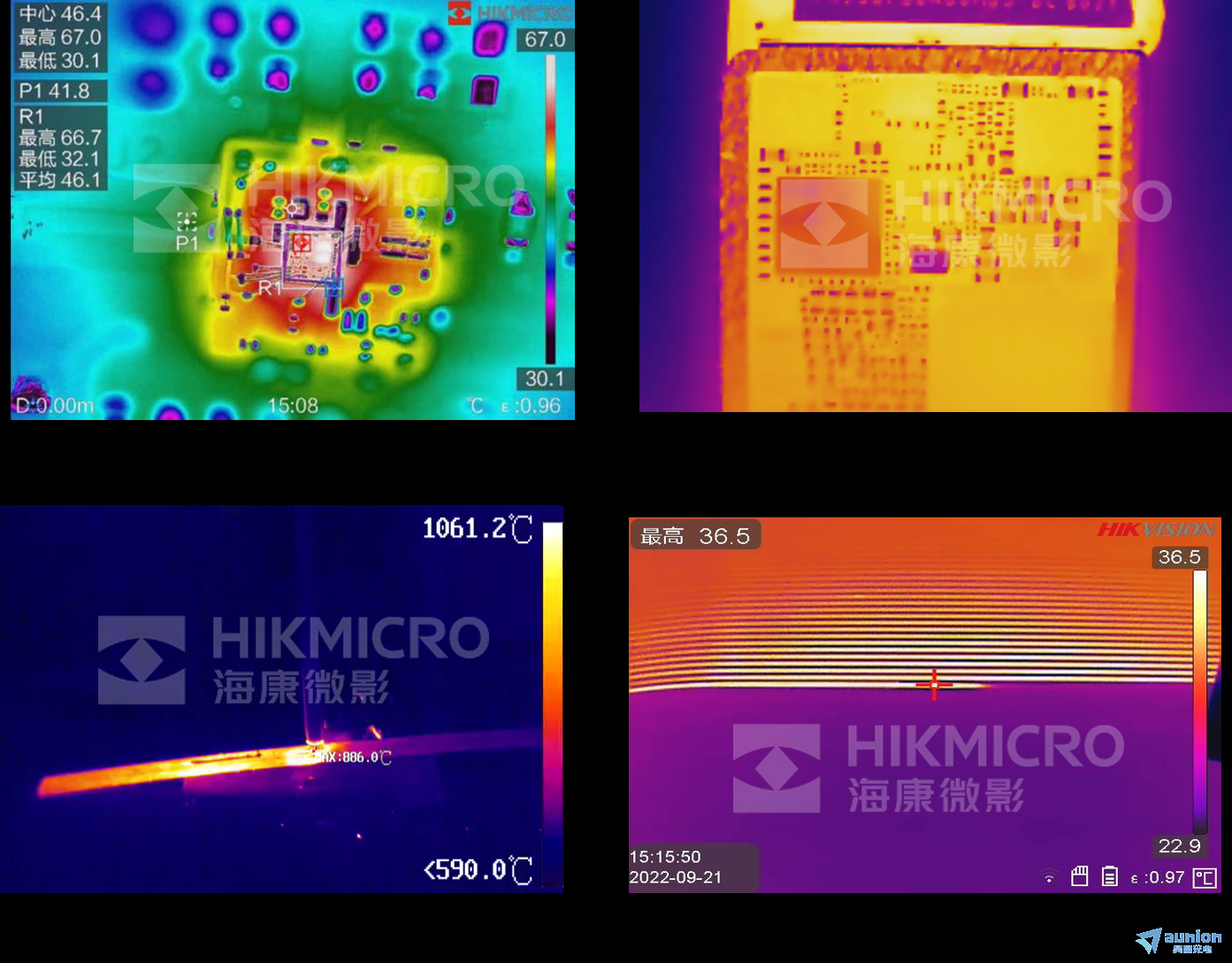

五、显微红外热成像仪应用的领域：
适用于LED、半导体器件、电子器件、激光器件、功率器件、MEMS、传感器等样品的研发设计、来料检验、失效分析、热分布测量、升温热分布动态采集。
序号 | 学科专业 | 应用场景 |
1 | 电子信息类 | 微米级电子元器件温度检测 |
电路板热分布分析 | ||
2 | 材料类、光电类 | 超高温焊接工艺检测 |
光纤熔点质量检测 | ||

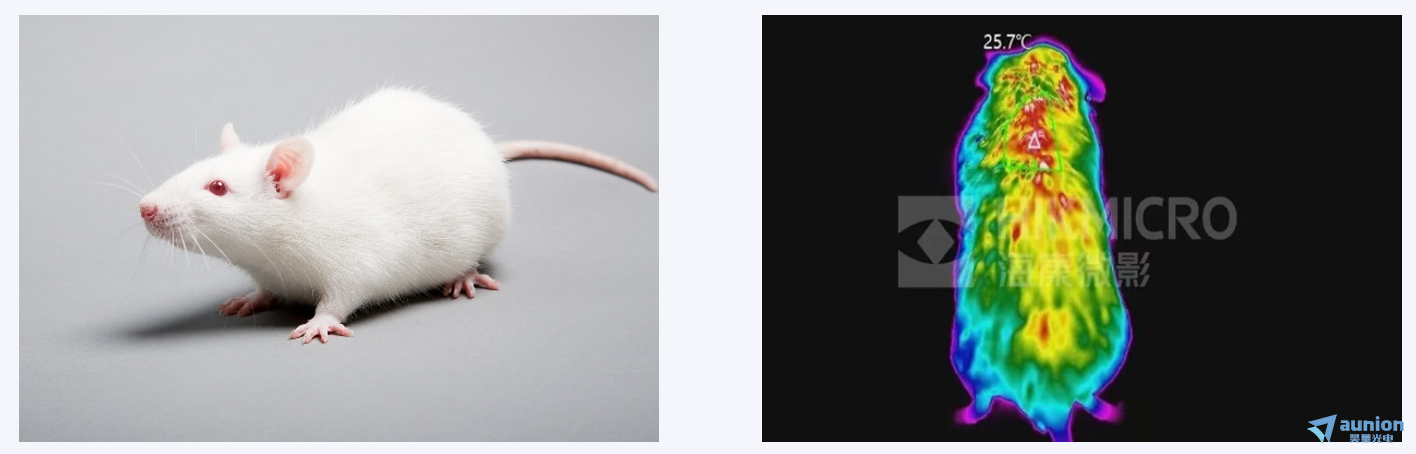

3 | 生物科学类/医学、药学类 | 实验鼠温度检测 |
植物培育温度检测 | ||
4 | 土木建筑类 | 建筑外立面缺陷检测 |
房屋渗水检测 | ||
5 | 机械/汽车类 | 压铸温度检测 |
电机/发动机设备温度检测 | ||
6 | 化学类 | 电池研发温度检测 |
7 | 电力类 | 高压线路输电研究 |
电气设备状态分析 |
更多详情，欢迎直接联系昊量光电！
