当目标探针的激发峰落在既有激光谱线之外，研究者通常只能在“更换染料”与“新增激光器”之间取舍——前者改变实验设计，后者改变硬件配置。本文介绍第三条路径：超连续谱激光器搭配声光可调滤波器（AOTF），在不改动显微镜主体光路的前提下，获得 450–2000 nm 范围内连续可调、可多通道同时输出的激发波长。全文依次说明该方案的系统构成与选波原理、关键性能参数的测量学意义、典型应用场景及已发表的实证文献，并在结尾归纳工程结论，便于对照自身实验需求判断是否匹配。
在荧光显微与生命科学成像领域，研究者可选择的荧光探针种类持续增长，而传统显微镜平台的可用激发波长仍受限于若干条固定的固体激光谱线。这一结构性矛盾在多色成像、荧光寿命成像（FLIM）、荧光共振能量转移（FRET）以及新型近红外探针的应用中尤为突出。
荧光寿命成像是生命科学家的“分子环境探针”。它测量的不是荧光有多亮，而是荧光衰减有多快——寿命对探针周围的极性、黏度与空间受限程度敏感，由此把一台显微镜变成能够读出“分子此刻处在什么环境里”的仪器。正因如此，荧光寿命对微环境的判别能力常常超过单纯依赖强度的成像方法，也能把目标信号从组织的自发荧光背景中分离出来。
但当研究者试图用荧光寿命成像追踪药物载体在组织中的渗透、或同时观测多个蛋白的相互作用时，这种考验进一步提高：同一视场内需要同时激发多种探针，而它们的激发峰可能相差数十纳米；单光子计时需要达到皮秒量级；残余激发光需要充分抑制；几分钟的累积测量中光源还要足够稳定。激发波长之所以成为瓶颈，可归结为三个方面。
当前商用显微镜平台可提供的固体激光谱线数量有限，且分布不均匀。以可见光波段为例，典型配置为 405 / 445 / 488 / 532 / 561 / 594 / 640 nm 等有限几条谱线，彼此之间存在多处数十纳米量级的空档，其中 540–555 nm 与 570–590 nm 两段尤为明显。这两个区间恰好覆盖 JF549（约 549 nm）、tdTomato（约 554 nm）、mScarlet（约 569 nm）、Alexa Fluor 568（约 578 nm）、mCherry（约 587 nm）等当前常用探针的激发峰。
由此产生的直接后果是：研究者往往被迫以邻近谱线替代与探针吸收峰匹配的激发波长。这种替代会导致激发效率下降；为补偿信号强度而提高激发功率，则进一步带来串扰增强、背景升高、光漂白加速等问题，对活细胞长时间序列成像的影响尤为显著。
若选择新增对应波长的激光器，通常需要经历采购审批、招标、安装调试与光路重组等环节，周期往往长达数月，并需承担光路重新对准所带来的稳定性风险。
在传统架构中，每增加一个激发通道即意味着增加一片二向色镜、一套准直与合束结构。随着通道数量上升，光路的对准难度、长期稳定性风险与维护工作量均呈非线性增长。这一现实约束在很多实验室逐渐演变为“以现有激光配置反向限定荧光探针的选择”——即实验设计被仪器条件所限制。
FLIM、FRET 以及多色动态成像等技术的共同特点是要求多个波长在时间维度上协同工作。在传统多光源系统中，这需要多台独立激光器配合复杂的合束与调制实现。系统设计一旦复杂化，时序抖动、色差与功率漂移等因素便会进入测量结果，直接影响寿命拟合的准确性与多色数据的可比性。
波长离散、合束复杂、时间协同困难，这三项约束分别指向波长选择方式、光路架构与光源本身。IceAOTF 可调谐多波长激发系统正是从光源与波长选择两个环节同时着手，以一台设备缓解上述三方面限制。
IceAOTF 可调谐多波长激发系统由两部分构成：FYLA 超连续谱激光器作为宽带光源，G&H 声光可调滤波器（AOTF）作为波长选择器件。前者解决“有没有这个波长”，后者解决“如何把它选出来，并选得多快、多干净”。
超连续谱激光器将皮秒脉冲注入高非线性光纤，通过自相位调制等一系列非线性效应，将单一泵浦波长扩展为覆盖 450–2300 nm 的连续宽带输出。
该光源的独特之处在于同时具备三项特性，而这三项特性通常难以由单一光源提供：
●光谱连续性 ——接近白光光源的全色谱覆盖，任一覆盖范围内的可见或近红外激发波长可从中选取；
●高空间相干性与高亮度 ——接近激光器的光束特性，可实现衍射极限聚焦；
●皮秒级脉冲时间结构 ——支持时间相关单光子计数（tcspc）等时间分辨测量。

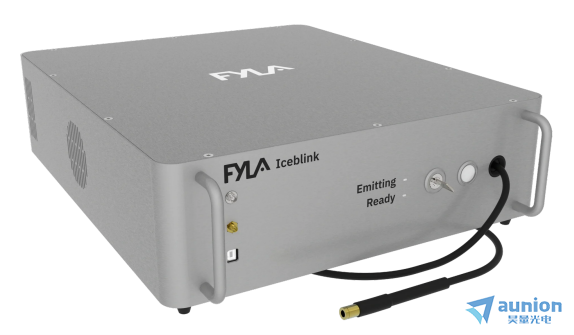

图1 FYLA Iceblink 超连续谱激光器
AOTF 以二氧化碲（TeO2）双折射晶体为工作介质，晶体一侧贴合压电换能器。当射频信号施加至换能器时，晶体内部产生超声波，形成周期性折射率调制，即一个体相位光栅。仅满足动量匹配条件的窄带波长发生衍射并被空间分离，其余波长沿原路直通。改变射频频率，即可改变被选取的波长。这一机制带来三项关键能力：
●随机寻址与微秒级切换。AOTF 采用“直接跳变”而非“顺序扫描”的波长选择方式，任意两个波长之间的切换在微秒量级完成，较滤光片轮快三个数量级以上。这使得“波长”首次可以作为一个时间维度上的实验变量加以利用。
●多波长同时输出。向同一晶体施加多个射频频率，即可同时衍射出多个波长。在准共线设计的器件中，多个输出波长可保持高度共线，共用同一聚焦光斑，从而避免多光路合束带来的色差与对准问题。
●全固态、无运动部件。系统不含机械位移结构，不存在回程误差、迟滞与机械磨损，长期波长重复性好，无需周期性重新准直。

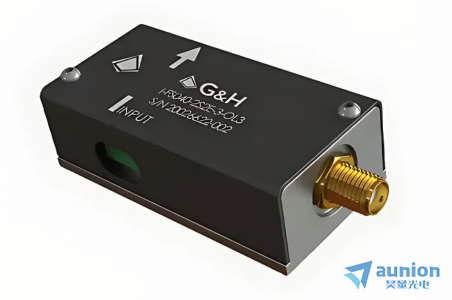

图2 G&H 声光可调滤波器（AOTF）
选型提示：有效孔径、光谱分辨率与波长切换速度三者相互制约。大孔径器件有利于成像照明，但其衍射效率与射频驱动功率要求相应提高；窄带宽器件则牺牲部分通光能力。选型时应依据实际应用的优先维度确定，而非单纯追求单项指标较高。
为便于选型，将主流波长选择方案的关键能力对比如下：
滤光方案 | 切换速度 | 多波长同时输出 | 带外抑制 | 典型适用场景 |
|---|---|---|---|---|
滤光片轮 | 百毫秒级 | 不支持 | 好 | 波段固定、通道数少 |
光栅单色仪 | 秒级 | 不支持 | 很好 | 纯光谱测量，非成像 |
LCTF 液晶可调滤波器 | 10–200 ms | 不支持 | 中等 | 紧凑型高光谱，速度要求不高 |
AOTF 声光可调滤波器 | 微秒级 | 支持 | 中等，可选配旁瓣抑制 | 高光谱成像、多色激发、快速波长序列 |
LLTF 可调谐线波滤波器 | 毫秒级 | 不支持 | 极好 （OD6 以上） | 拉曼、极弱信号，要求高光谱纯度 |
综合上述维度：在需要整幅面成像、要求微秒级切换、且需多个波长同时输出的场合，AOTF 是可同时兼顾三项要求的一类固态方案。需要补充的是，AOTF 的带外抑制存在物理上限，未被选中的残余光子需在激发光路中另行处理，其影响机理与处理方式见第五章。
光源与滤波方式确定之后，真正决定测量质量的是被选取的那束光本身的特性。对于荧光显微，尤其是涉及时间分辨的实验，以下三项参数具有决定性意义。以下逐项说明其指标水平为何足以支撑上述应用，以及与同类方案的差距所在。
同类宽带光源的该项指标多在 1% 量级。FLIM 属于典型的光子累积测量——在数秒至数十秒的采集窗口内逐个累积光子以反演荧光寿命。此过程中若光源强度发生缓慢漂移，其影响会以不易察觉的方式叠加进寿命拟合结果，表现为重复实验之间无法解释的系统性差异。0.5% 与 1% 在规格表上差异有限，但在拟合残差与组间可比性上体现得十分清楚。
对于采用 TCSPC 的系统，脉冲抖动是仪器响应函数（IRF）的直接贡献项。抖动越大，IRF 越宽，短寿命组分被 IRF 掩盖的程度越高，需依赖反卷积方能恢复，而恢复精度随 IRF 加宽而下降。超连续谱光源的脉冲抖动处于皮秒量级，配合 ≤ 10 ps 的脉冲宽度，可满足常规荧光寿命测量的时间分辨要求。
该项参数意味着光源可通过一根单模光纤直接耦合至商用共聚焦显微镜、商用 FLIM 系统或光谱仪的激发接口，无需额外搭建空间光路。对于从事 OEM 集成，或希望在既有显微镜平台上扩展能力而不改动主体光路的单位，这是具有决定性的工程优势。
IceAOTF 可调谐多波长激发系统以“光源 + 滤波器”两件套的形式交付，可按应用需求选择不同配置：
配置项 | 标准配置 | 可选配置 |
|---|---|---|
宽带光源 | FYLA Iceblink 超连续谱激光器（450–2300 nm） | 按需选择波长范围、功率等级与重复频率 |
波长选择器件 | G&H AOTF（可见 + 近红外双晶体，450–1100 nm） | 更换晶体以扩展至更短或更长波段 |
通道数 | 支持多波长同时输出 | 可按需配置至多通道并行 |
输出耦合 | 单模光纤输出，直接接入显微镜激发接口 | 可配置准直自由空间输出 |
同步接口 | 支持 TCSPC / FLIM 系统触发同步 | 支持与探测端联合时序控制 |
以下几类场景均已由研究团队在公开文献中报告，可直接作为选型时的匹配参照。每类场景后标注了 IceAOTF 在其中承担的具体作用。
IceAOTF 多波长激发系统直接的应用价值在于消除“以邻近谱线代替匹配探针吸收峰的激发波长”的妥协。激发波长精确对准吸收峰后，可在一定实验条件下有助于降低所需激发功率，从而降低光毒性与光漂白，延长活细胞样品的可观察时间窗。该收益可为相关荧光实验提供参考，且无需更换任何现有探针与滤光片组。
激发通道数量不再由硬件配置决定，而成为一项软件参数。对于共享仪器平台的实验室，不同研究者、不同课题、不同探针组合可由同一套系统覆盖，避免重复采购与光路改造。这一特性使平台的通用性摆脱了“谁先占用了哪台激光器”的约束。
利用 AOTF 的快速波长切换能力，可在不改动探测端的前提下通过扫描激发波长获取每个像素的完整激发谱。将光谱维度的信息采集移至激发侧，可避免探测端滤光或色散元件造成的信号损失。南阿拉巴马大学研究团队将超连续谱光源与 AOTF 接入转盘共聚焦扫描单元，在 400–650 nm 范围内实现激发扫描型高光谱共聚焦成像——这一实现依赖的正是该系统的微秒级波长切换能力。
AOTF 的多通道同时输出能力与 FRET 的测量需求高度契合：供体激发波长与受体激发波长由同一晶体同时输出，在准共线设计下保持高度共线，从而避免多光路系统固有的色差与对准问题。
已有文献报道采用超连续谱光源配合 AOTF，以 545 nm 与 640 nm 分别激发 Alexa Fluor 546 与 Alexa Fluor 647，完成 FLIM-FRET 测量并进行 FRET 效率计算。光源的皮秒脉冲宽度与高重复频率亦使其适用于 TCSPC 检测。
单分子实验对激发光的波长精度、光谱纯度与长期稳定性均有极高要求。已有研究使用 40 MHz 超连续谱光源配合 AOTF 作为激发源，在同一系统上实现单分子的 TCSPC 寿命测量与光谱采集，样本涵盖 Alexa Fluor 647、量子点 Qdot 605 及 LHCII 蛋白复合物。多探针样本无需切换光源即可依次采集，是这类实验中效率提升较明显的一环。
美国 NCI（National Cancer Institute）的研究验证了超连续谱光源作为流式细胞仪激发源的可行性。该研究采用一系列带通滤波器从超连续谱中选取 480 nm 至 700 nm 以上波段，在标准灵敏度指标下，其激发效果与传统激光器相当；荧光微球阵列的灵敏度评估亦确认二者处于同一水平。
论文的结论指出：超连续谱白光光源有潜力消除流式分析中“激发波长受限”这一显著障碍，使几乎所有可见波段可用于激发，从而允许使用任意荧光探针，并可对特定探针进行激发波长微调。同期行业技术分析进一步指出，超连续谱光源配合 8 通道 AOTF 可在同一衍射极限共线光束内提供至多 8 条独立可调的可见激光线，原则上可替代流式平台上除 355 nm 外的全部激光器及其合束光路——这对多参数流式平台的简化意义尤为直接。
超连续谱光源本身覆盖 450–2300 nm；AOTF 在标准可见 + 近红外双晶体配置下的选通范围为 450–1100 nm，更换晶体后波段可进一步向短波与长波方向扩展至2000nm。激发波长延伸至 700 nm 以上后，生物组织的自发荧光显著降低、散射减弱、穿透深度增加。对于厚样品、组织切片及活体成像，这一拓展带来的收益远大于参数提升本身。
第四章所述的各类应用，均以 AOTF 的选波能力为前提。在实际搭建激发光路时，还有一项容易被忽略的工程细节需要提前处理：AOTF 的带外抑制不足以完全去除未被选中的光子，其中红移部分的残余光子会随被选波长一并输出。
这一残余之所以对荧光寿命测量构成直接威胁，原因在于荧光发射相对于激发同样是红移的：残余光子与真实荧光信号落在同一光谱区间，因而同样能通过发射滤光片进入探测器，在时间零点之前就形成计数。若以带有这一假峰的衰减曲线与仪器响应函数（IRF）做反卷积，便会得到伪前峰（pre-peak），使寿命拟合结果失真。
解决办法是在激发光路中加入 clean-up 滤光片：它在抑制带外的同时，保留 AOTF 的多色同时激发与快速切换能力，因而不会牺牲该方案的既有优势。下图给出了该措施在人体皮肤自体荧光寿命测量中的对比效果。

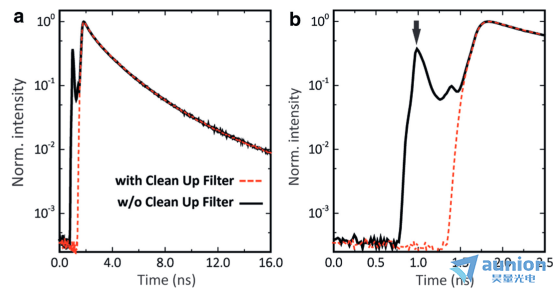

图3 激发光路激光净化滤光片的使用效果。(a) 530 nm 宽谱激光激发，探测波长 > 545 nm，未处理人体皮肤自体荧光寿命曲线；红虚线：带净化滤光片，黑实线：无净化滤光片。(b) 峰前时段放大
工程提示：clean-up 滤光片需与所选波长范围一并规划——既要有效抑制带外残余，又不能损失多波长同时输出所需的通道数。该器件置于 AOTF 出射之后、进入显微镜之前，无需改动 AOTF 与显微镜主体光路，在系统配置阶段即可一并纳入。上海昊量光电可在选型时提供匹配建议。
IceAOTF 多波长激发系统的价值可以归纳为四点。
● 其一，波长不再由硬件决定。激发波长从“采购清单上的固定项”变为“软件中的可设置参数”，使探针选择不再受限于既有的激光配置，也免除了新增激光器所伴随的采购周期与光路重组风险。
● 第二，一台光源替代多台激光器。超连续谱光源配合 AOTF 可在同一共线光束内提供多条独立可调的激发波长，既减少设备投入，也消除多光路合束带来的对准、色差与长期稳定性问题。
● 第三，时间分辨能力不受光源限制。皮秒脉冲、80 MHz 重复频率与 ≤ 0.5% 的功率稳定性，使同一套系统可同时服务于稳态成像与 FLIM、FRET、TCSPC 等时间分辨测量，无需为不同实验另配光源。
● 第四，工程配套明确。针对 AOTF 带外残余可能造成的伪前峰问题，配套的 clean-up 滤光片可在不影响多色同时激发与快速切换的前提下完成抑制，使该方案在时间分辨测量中的适用性得到保证。
IceAOTF 多波长激发系统：以 450–2000 nm 的连续可调覆盖，消除“以邻近谱线替代匹配探针吸收峰的激发波长”的妥协；以微秒级切换与多通道同时输出，把波长变为可用的实验变量；以单模光纤输出，直接接入既有显微平台而不改动主体光路；配合 clean-up 滤光片消除带外残余对寿命拟合的干扰，使上述能力在时间分辨测量中同样成立。
可调谐光源的选型，需要在若干相互制约的参数之间取舍：波段覆盖、滤波带宽、波长切换速度、多波长并行输出的通道数、功率稳定性与脉冲宽度，以及能否以单模光纤耦合至现有显微平台。上海昊量光电可提供可调谐光源的选型咨询与技术服务。
