滤波


理想滤波器是在带通范围内全通,带阻范围全部阻挡,过渡带宽为零。但是理想情况时间是无限的,但是数字信号是一段有限的时间,因此无法达到理想的情况,只能逼近理想情况。

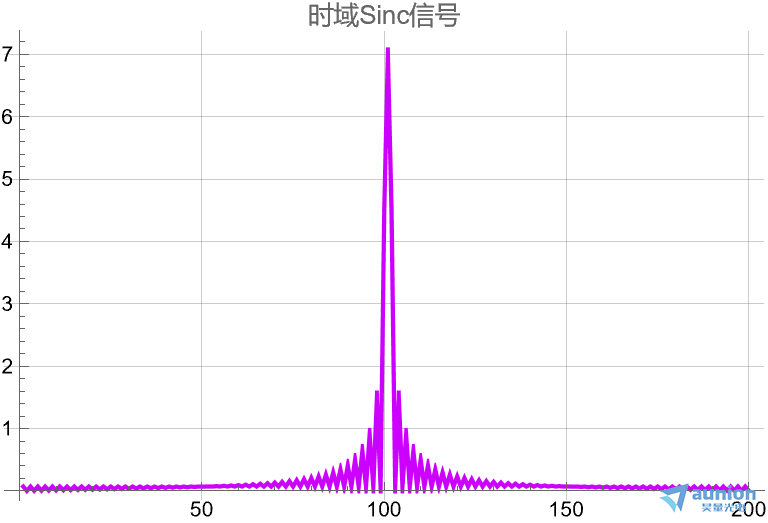

例如对于一段数字信号,长度为200,带宽为,然后做反傅里叶变换后得到的是一个Sinc函数

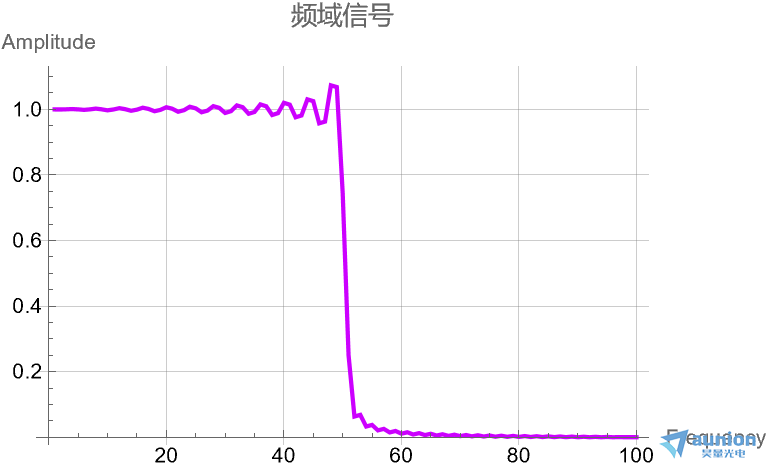

卷积核心因为是有限的,所以将上述信号的部分内容置零,再去计算傅里叶区间内的频率和振幅关系得到



经过时域变换后的信号,通带部分信号失真,阻带有泄露,过渡带长度不为零。


若想要改善滤波器的性能,可以在滤波器上添加一个窗函数,例如Hann或者Hamming窗口等等。

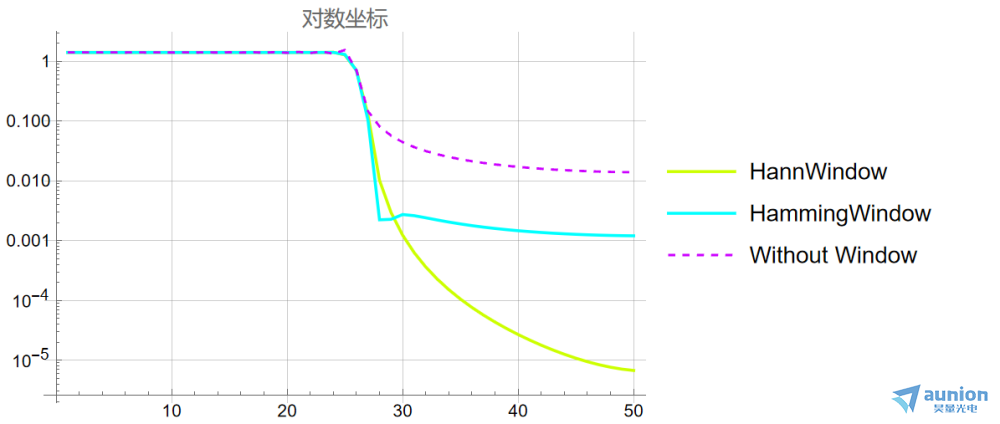

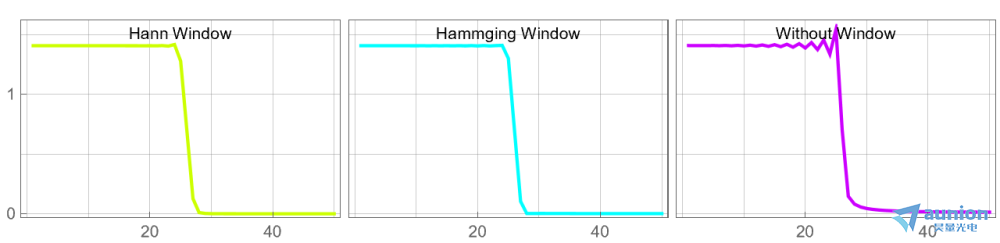

对比加上窗口和不加窗口的情况下,傅里叶区间频率vs振幅图得到下图



窗函数改变信号末端突然被阶段的效果,改善频率响应。通带更加的平顺,阻带衰减更大,但是同时增加了过度时间。



窗函数改变信号末端突然被阶段的效果,改善频率响应。通带更加的平顺,阻带衰减更大,但是同时增加了过度时间。

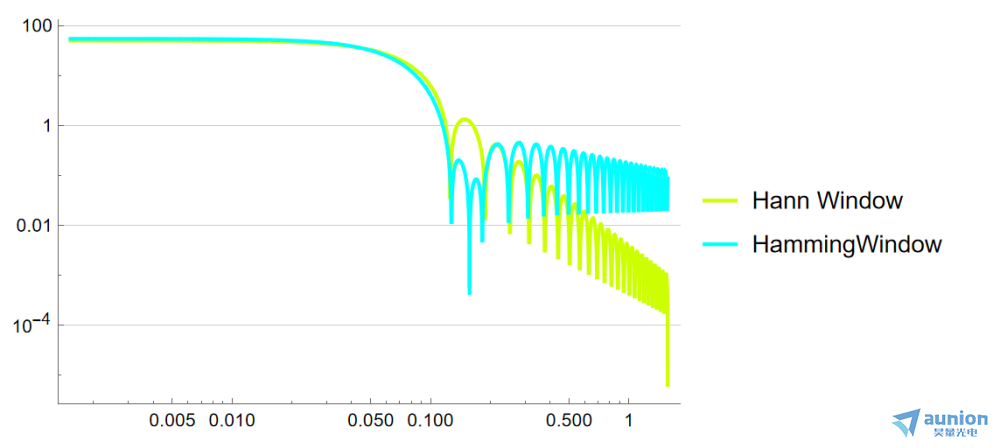

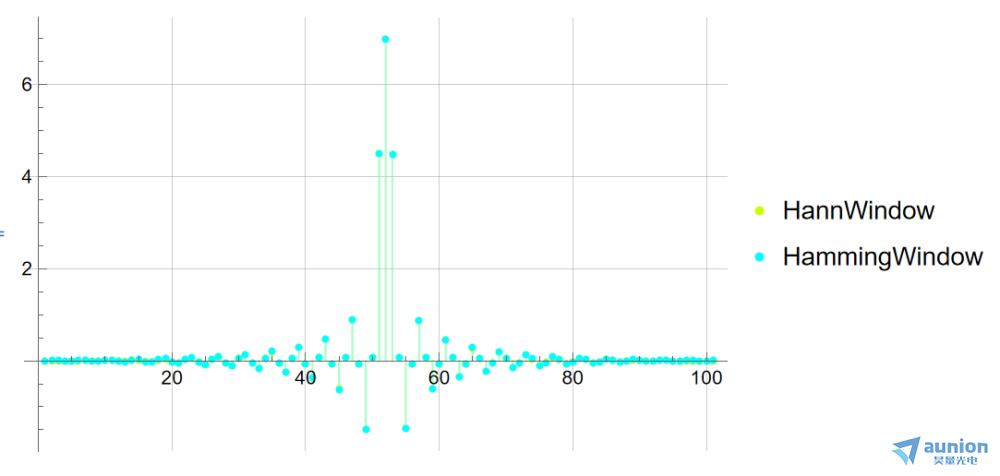

单独计算Hann窗口和Hamming窗口的傅里叶频谱图,可以看到Hamming 窗口拥有更高的衰减,因此得到的卷积核也在带阻位置衰减更大。

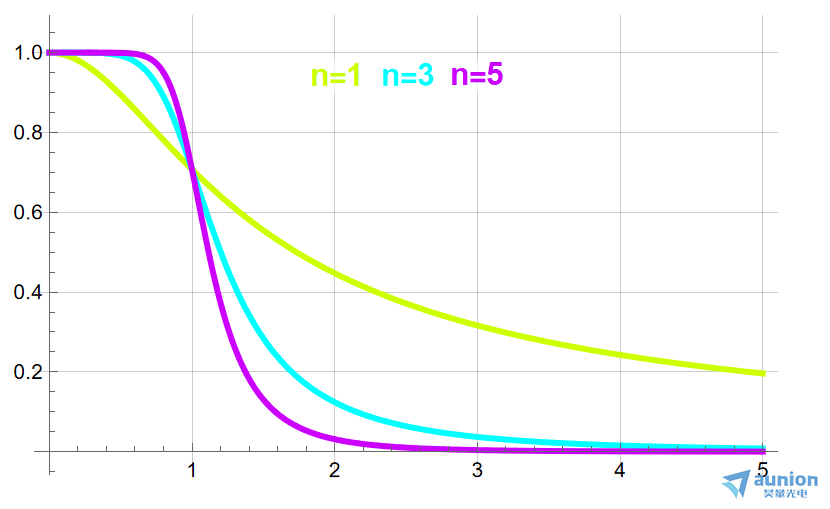

上图中三条曲线通过ButterWorth的方法进行计算,设计的带宽为1。通过增加滤波器的阶数,分别为1阶、3阶、5阶。其表达式为



因此可知,通过增加滤波器的阶数也能改善整体滤波器的性能,但是阶数增加代表卷积核的长度也增加,zui终会影响计算的性能。
