水凝胶薄膜厚度测量


MProbe VisHC系统提供强大且易于使用的解决方案,允许直接在产品上测量层。手动探头MP-FLVis通过柔性光纤电缆连接到系统。探头符合样品的曲率,可以方便地进行精确测量。它用于测量大于1英寸(25mm)的零件。较小的测点(<200µm)减小了后反射率的影响。MProbe VisHC软件对HC膜采用厚膜算法,对防雾涂层采用曲线拟合算法。算法可以很容易地调整/训练,以测量甚至具挑战性的样本。测量过程是容易的,没有经验的操作员使用和理解。


水凝胶薄膜有许多应用。它是一种有趣的应用是生物传感器,其中水凝胶膜厚度的控制很重要,例如基于荧光的水凝胶传感器。在其他传感器中,例如基于适体的DNA水凝胶薄膜传感器,厚度测量用于检测目标蛋白。


水凝胶含有高浓度的水,但它们也含有可引起光散射的颗粒和凝胶结构。为了实现良好的光学测量,优化光斑尺寸非常重要,MProbe 20 非常适合这种测量。


工艺开发过程中水凝胶膜的厚度可能非常不均匀。 MProbe 系统可以快速测量厚度分布,以帮助流程优化。测量分析使用基于 FFT 的专有算法,这减少了校准需求,非常适合生产中的在线测量。


MProbe 系统可以提供 24/7 连续在线厚度监测,并通过 TCP 或模拟形式输出数据(用于PLC集成)


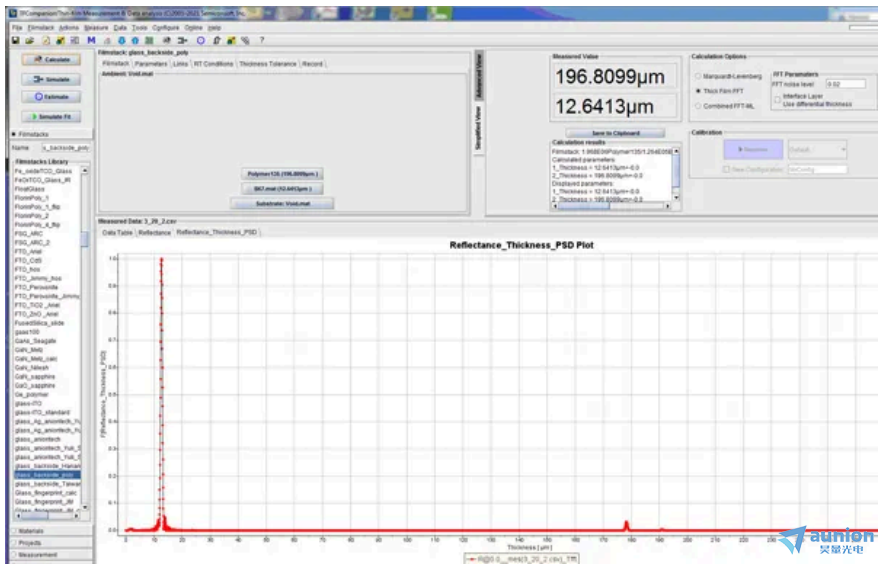

使用 MProbe 20VisHR 系统测量载玻片上水凝胶膜的反射光谱。条纹表示水凝胶层和载玻片中的干扰。可以从顶部或底部进行测量


在大多数情况下,MProbe 20 Vis 为水凝胶薄膜提供z佳厚度范围,但对于较厚的薄膜,可以使用 MProbe20 VisHR(参见规格)


MProbe 20 Desktop system MProbe 20 桌面系统


基本规格

波长范围:700-1100nm(MProbeVisHR); 400-1000nm(可见光

波长分辨率:<0.3nm(VisHR)、<1nm(Vis)

精度:<0.01nm或0.01%

精度:<1nm或0.2%

测量:< 100ms (VisHR),< 1ms (Vis)(典型值,取决于样品反射率)

光斑尺寸:200μm 或 400μm(取决于探头)

集成 2MB 摄像头用于显示测量区域

提供定制支架和自动化功能
