超声波驱动器与分析仪

超声波驱动器与分析仪

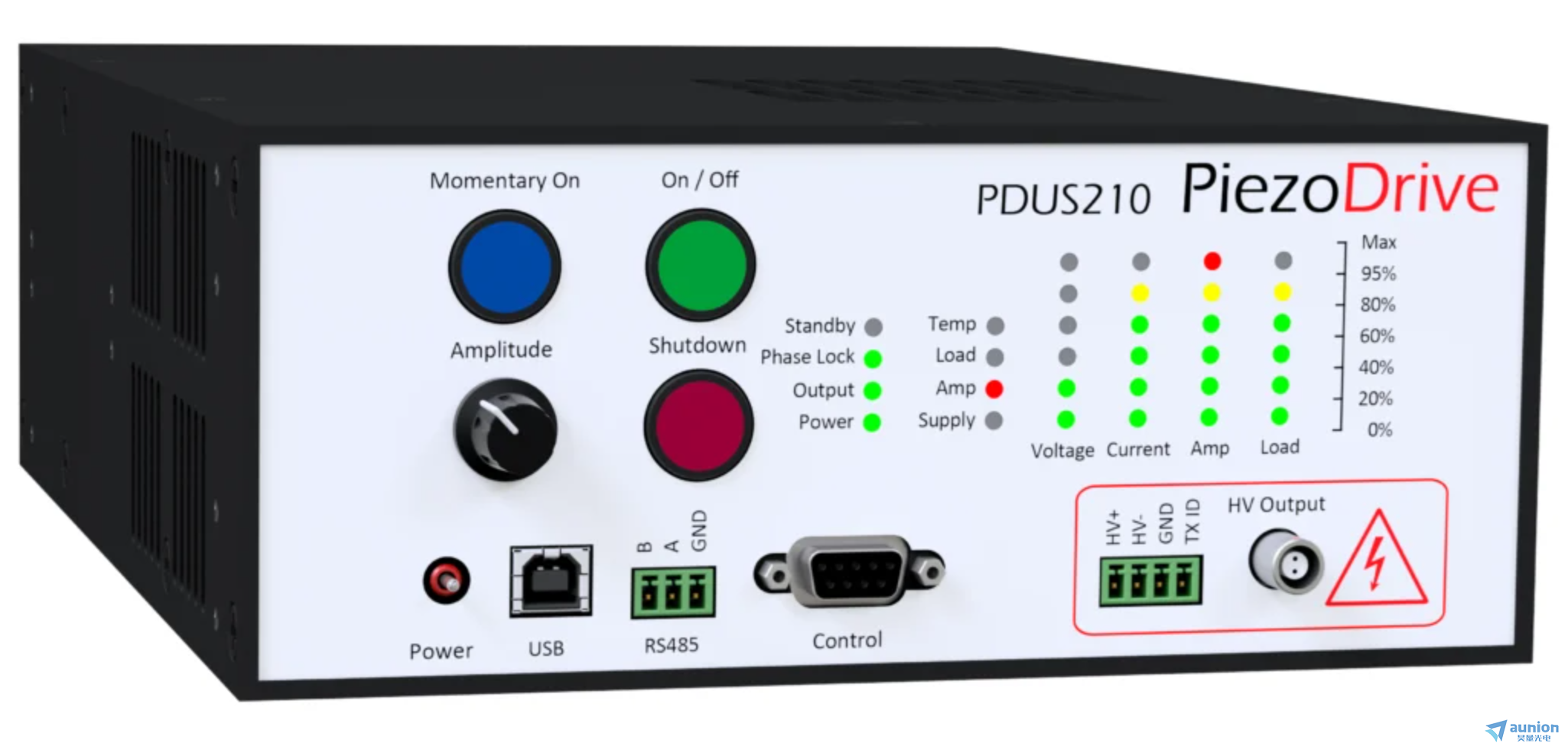

PDUS210 是 PiezoDrive 推出的一款 210 W 超声波驱动器/发生器，用于驱动与分析超声执行器。整机集成高速谐振跟踪（串联与并联谐振模式）、振动幅度控制、脉冲激励、频率调制，以及阻抗与频率响应测量等分析功能，兼顾 OEM 产品集成与实验室研发两种使用场景。

驱动器输出纯正弦波，适合工作在电学并联谐振（反谐振）点——该工作点接近机械谐振频率，但对负载耗散变化不敏感，适合需要维持恒定振动幅度的精密加工应用；同时也支持电流与功率控制，用于串联谐振模式下的振动幅度调节。

PDUS210 提供 50 Vp-p 至 800 Vp-p 共六档标准输出电压范围（对应 17 Vrms 至 282 Vrms），输出电流 0 至 32 Ap-p，负载阻抗覆盖 1 Ω 至 5 kΩ，谐振状态下负载可低至 1.5 Ω；供电仅需 48 V / 280 W 直流。

控制方式灵活：可通过 PC 及随附桌面软件、前面板按键、外部逻辑信号（如脚踏开关）等多路来源控制；提供 RS485 与 USB 接口及 API，便于自动测试与嵌入式工业设备的集成，频率更新率 1 ms。

产品特点

• 串并联谐振高速跟踪
  同时支持串联与并联谐振两种工作模式的谐振频率跟踪，1 ms 频率更新率，实时锁定换能器谐振点。

• 纯正弦波输出
  输出低失真正弦波，适合并联谐振（反谐振）点工作，对负载耗散变化不敏感，利于精密加工中的恒幅控制。

• 210 W 大功率、多电压档位
  输出 0–800 Vp-p（标准 17–282 Vrms 六档），电流 0–32 Ap-p，负载 1 Ω–5 kΩ，适配多种超声换能器。

• 多路控制与外部集成
  PC 软件、前面板、外部逻辑信号（脚踏开关等）均可控制；USB / RS485 接口 + API，适配自动测试与嵌入式产线。

• 分析功能完备
  内置阻抗与频率响应测量、振动幅度控制、脉冲激励（单次/连续，可控电压斜率）与频率调制。

• 紧凑可靠，便于集成
  227 × 168 × 54 mm、1.4 kg，输出电气隔离，通过 CE / RoHS / REACH 认证。

选型对比

技术参数指标

应用场景

PDUS210 面向超声波执行器的驱动与精密控制，典型应用包括：超声波钻孔与切割、超声清洗、医疗与牙科超声设备、超声检测（NDT）、空化处理与雾化/汽化等工业与医疗场景。

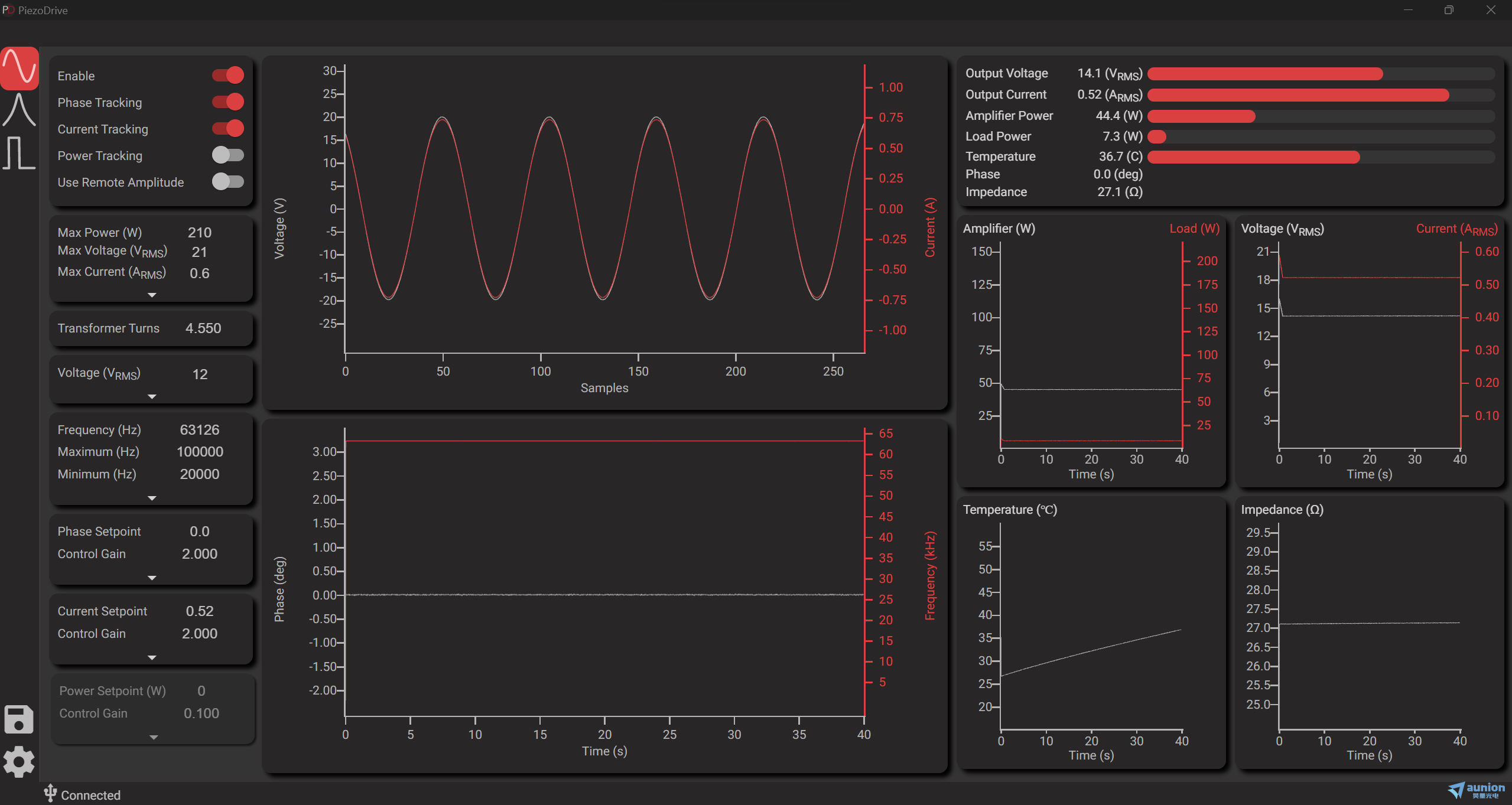

在实验室研发中，PDuS210 内置的阻抗与频率响应测量功能可用于超声换能器的特性表征与谐振点分析，配合桌面软件的信号记录与 CSV 导出，便于电子学模块集成与实验数据追溯；RS485/USB API 则为自动测试与嵌入式产线提供了二次开发接口。

问答小贴士

1. PDUS210 适合工作在串联还是并联谐振？
   两种都支持。纯正弦波输出适合并联谐振（反谐振）点工作，该点对负载耗散变化不敏感，利于精密加工中的恒幅控制；串联谐振模式则通过电流/功率控制来调节振动幅度。




2. 六档输出电压如何选择？
   根据换能器谐振时的负载阻抗选择：PDUS210-50 至 -800 分别对应约 1.5 Ω 至 400 Ω 的匹配负载。表中所列负载范围为谐振时输出大于 100 W 的区间，超出范围仍可驱动但功率会降低。




3. 研发中需要切换多个电压档位怎么办？
   可选 PDUS210-FLEX 可重构版本，配合 TX210 外接匹配变压器，一套主机即可在全部电压档位间切换；另有 TX210-Kit1 五件套（35–282 Vrms）可供选用。




4. 如何接入自动测试或工业设备？
   提供 USB 与 RS485 接口及 API，支持外部逻辑信号（如脚踏开关）控制与 4 路数字 IO，适合自动测试与嵌入式产线的集成。
