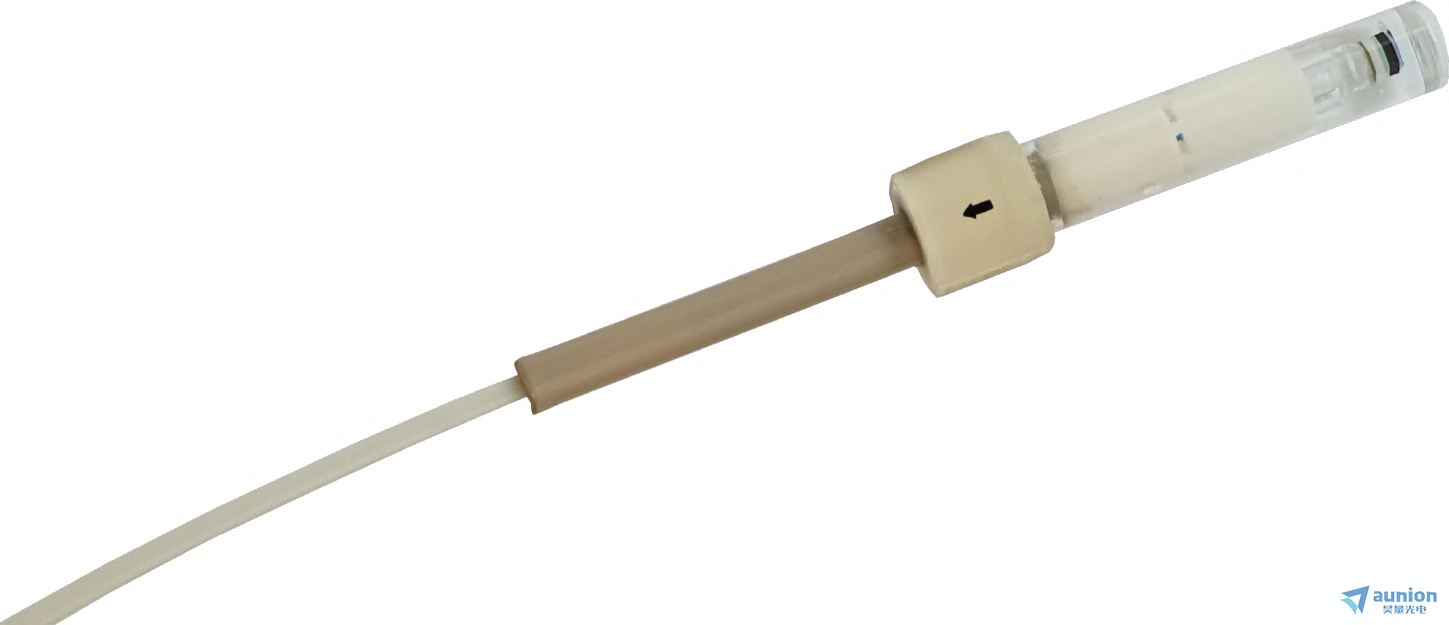

eoProbe™ 一代磁场光学光纤探头是一款基于磁光技术的全介质光纤磁场探头，专为复杂电磁环境下的高精度 H-field 磁场测量而设计。
探头采用无金属、全介质封装及光纤信号传输方式，可有效避免传统金属探头及线缆对被测电磁场产生扰动，适用于空气、液体、铁磁流体、真空、等离子体以及高压等特殊环境。
系统支持时域与频域测量，可用于从低频到 GHz 频段的磁场测试，并覆盖从弱磁场到高强磁场的宽动态范围。
采用磁光传感技术和全介质封装结构，不含传统金属测量链路，可有效降低探头及连接线对被测磁场的扰动。
特别适合：
电磁近场测试
高压设备测试
强电磁脉冲环境
MRI 环境
等离子体环境
真空环境
| 应用领域 | 应用场景 | 图片 |
| 航空航天 | 等离子体推进器测试 瞬态电磁场测量 特殊电磁环境测试 |  |
| 汽车电子 | EMI 干扰识别 电动汽车瞬态定位 高压及功率电子测试 |  |
| 国防与雷达 | EMP 测试 雷达近场测试 电磁屏蔽评估 高功率电磁测试 |  |
| 能源与高压 | 局部放电检测 HVDC 瞬态分析 雷电电磁脉冲测量 聚变 H 场监测 |  |
| 医疗与生命科学 | 磁热疗 植入物 MRI 安全测试 MRI 磁场测试 |  |
| 科学研究 | 激光等离子体 EMP 磁场分布测量 粒子束监测 |  |
| 通信与天线 | 天线阵列测试 近场测量 电磁暴露评估 相位参考获取 |  |

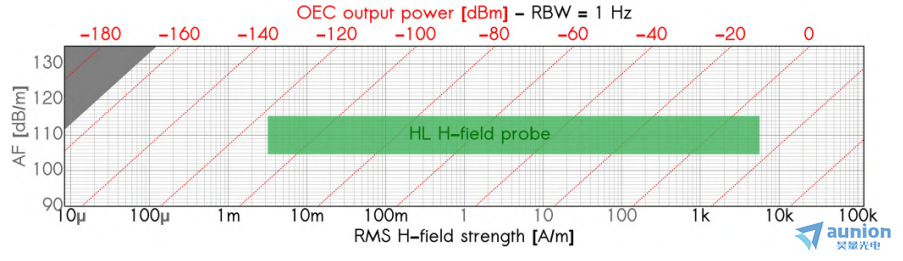

对于连续波（CW）信号或门控连续波信号（例如 MRI 信号），建议采用频域（FD）测量，以获得蕞高的动态范围。
下图以 HL1-LK 探头为例，展示了在空气/真空环境中进行测量时的情况。

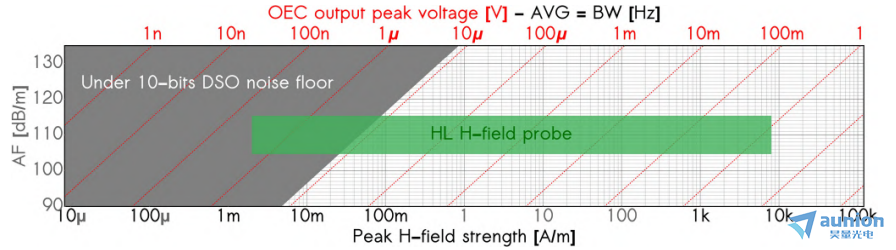

对于重复信号，建议在时域（Time-Domain）下进行测量，并使用高分辨率（10 位或更高）的等效时间域（ETD）数字采样示波器（DSO），
以获得蕞高的动态范围。
下图以 EL5-LK 和 ET1-LK 探头为例，展示了在空气/真空环境中进行测量时，采用 10 位 DSO、垂直刻度为 1 mV/div 的情况。
如果使用 12 位 DSO，则在较低电场强度方向上，可将动态范围进一步扩展约 12 dB。

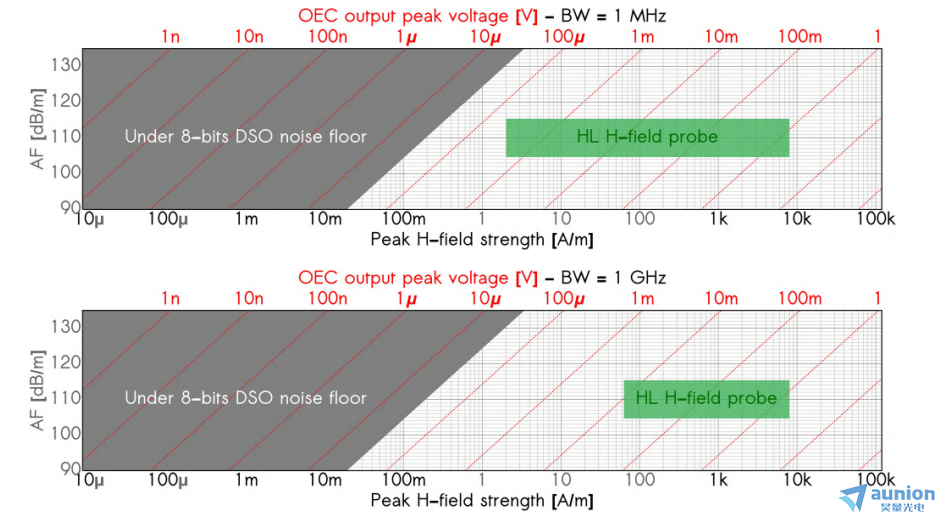

对于瞬态信号或单次触发信号，必须在时域（Time-Domain）下进行测量，并使用实时域（RTD）数字采样示波器（DSO）。
在采用与上文相同的电场探头（EL5-LK 和 ET1-LK）时，分别考虑两种不同的示波器带宽（BW = 1 MHz 或 1 GHz），
其可达到的电场强度范围如下面两幅图所示。
对于其他带宽值，其**动态范围（DR）**以 dB 表示，可按以下公式计算：DR = 138 − 10 log₁₀(BW [Hz])
根据具体应用需求，纵向 H 场探头可以单独使用，也可以组合使用。其射频覆盖范围从 10 Hz 到 6 GHz 以上。
每个探头都可以针对不同的目标频段进行校准。探头上配有一个 USB Key，其中存储探头信息和校准文件，可使所连接的光电转换器自动识别探头。
| 电磁场探头类型 | 配置 | 用途与特点 |

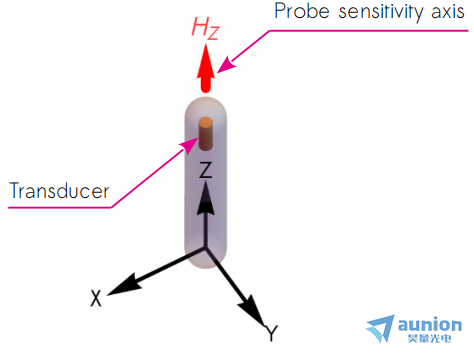

| 纵向探头 HL1 |  | 测量与探头对称轴共线的 H 场分量 可方便地评估反应近场区域中的纵向 H 场 |
| 参数 | 类型/条件 | 蕞小值 | 典型值 | 蕞大值 | 单位 |
| 频率带宽（±10%） | 所有型号 | 1 | — | — | GHz |
| 动态范围 | 所有型号 | 130 | 135 | — | dB·Hz |
| 蕞小可测磁场 Hmin¹——时域 | 所有型号 | — | 2 | 2.5 | mApeak/m·√Hz |
| 蕞小可测磁场 Hmin¹——频域 | 所有型号 | — | 3.2 | 4 | mARMS/m·√Hz |
| 蕞小可测表面功率密度² | 所有型号 | — | 160 | 200 | nW/cm²·Hz |
| 载波偏移 10 Hz 处的相位噪声 | 所有型号 | — | — | -65 | dBc/Hz |
| 正交电场分量抑制比 | 所有型号 | 50 | 60 | — | dB |
| 探头响应各向同性，以 HPBW 定义 | 低于 100 MHz | 300 | — | — | ° |
| 半功率波束宽度（HPBW） | 1 GHz | — | — | — | ° |
| 损坏阈值——H 场强度 | — | 50 | — | — | kARMS/m |
| 损坏阈值——持续功率密度 | — | 10 | — | — | W/cm² |
| 测量重复性 | H ≥ 100 × Hmin | — | 0.15 | 0.2 | dB |
| 测量体素（圆柱形）——直径 | — | — | 0.5 | 1 | mm |
| 测量体素（圆柱形）——长度 | — | 0.5 | 0.7 | 0.9 | mm |
| P1dB（1 dB 压缩点） | 所有型号 | 8 | — | — | kApeak/m |
| 低截止频率（±10%） | 所有型号 | — | 10 | 40 | Hz |
| 有效相对介电常数（@ 10 MHz） | 低介电常数护套探头：HL1-LK | 3.2 | 3.6 | 4.0 | — |
| 有效相对介电常数（@ 10 MHz） | 高介电常数护套探头：HL1-HK | — | — | — | — |
| 光学插入损耗 | 所有型号 | — | 6 | 9 | dB |
| MF 转换器天线因子 AF | 所有型号 | — | 110 | 120 | dB/m |
光学测量 · 超宽频 · 超大动态范围 · 微型探头 · 强环境适应性
eoProbe™ 将电光传感、全介质封装及光纤传输结合，可在尽量降低探头对原始电磁场扰动的同时，对从微弱场到超强场的电场信号进行测量。
其丰富的横向、纵向及三轴 SAR 探头配置，以及 Low κ / High κ、真空、高压和强光环境等不同选项，使其能够覆盖天线、EMC、高压、MRI、等离子体、航空航天及科研领域的多种复杂电场测试需求。
产品详细信息可联系我们或下载数据资料！
