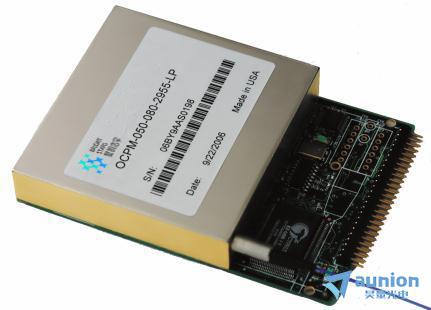

OCPM-CWDM光通道性能监控器OEM模块
一.产品简介
CWDM系列光通道性能监控器是一款嵌入式集成光谱分析仪，可为符合ITU-T G.695 标准的粗波分复用（CWDM）应用提供精确的测量和强大的处理能力。
粗波分复用（CWDM）将多达18个波长组合到一根光纤上。CWDM 技术在1260nm至1640nm 波长之间使用ITU标准的20nm间距。通过无活动部件的坚固机械设计实现了高可靠性（GR-63/1209/1221认证），无需定期校准。通过ADD/DAT总线直接连接或串行（RS232或USB）通信访问的双端口RAM接口提供输入/输出(I/O)。

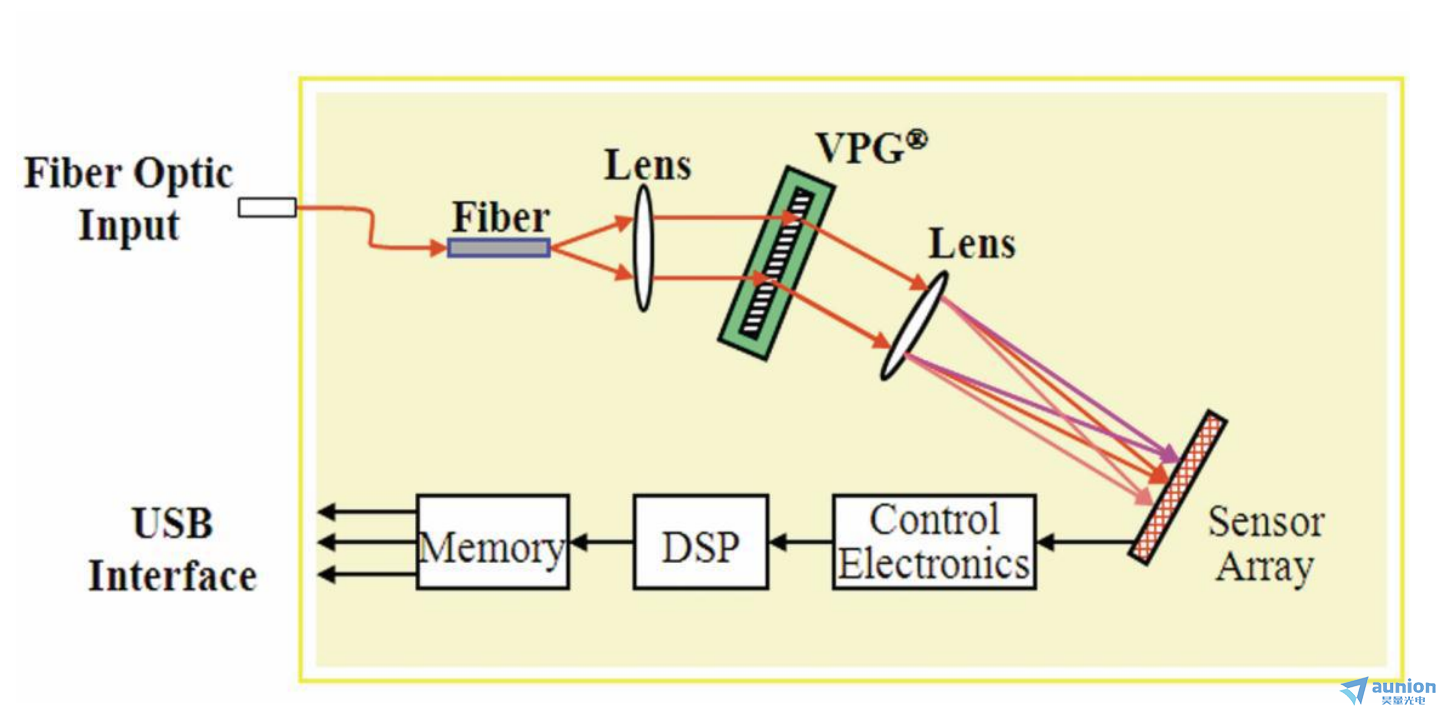

IntelliGuard® OCPM CWDM采用高效的体积相位光栅（VPG®）作为光谱色散元件，超灵敏 InGaAs阵列检测器作为检测元件，从而提供高速并行处理和连续频谱测量。作为输入该设备通过单模光纤从主数据传输链路窃取信号，然后用微型透镜对其进行准直。信号通过VPG®进行光谱分散，衍射场聚焦到InGaAs阵列检测器上。控制电子装置读出处理后的数字信号，以提取所需的信息。原始数据和处理后的数据均可通过支持的接口提供给主机。
二.主要特点
宽波长范围1260-1640nm
超快实时响应时间<50 毫秒
热设计，可使用电池进行手持操作
高可靠性，无活动部件，通过GR-63/1209/1221认证
可插卡安装的紧凑型设计，68 ×96 ×15.8 mm3
三.应用
用于便携式手持现场测试设备的OEM 模块
用于光网络调配和试运行的物理层监控
CWDM 系统的实时故障检测和隔离
CWDM 组件研发测试设备
通道功率、波长和OSNR 测量
四.技术参数
| 技术规格 | 参数 | 单位 |
| 波长范围 | 1260-1640 | nm |
| 通道数量 | 86+ | # |
| 通道间距 | 4.5 | nm |
| 绝对波长精度 | ±1 | nm |
| 相对波长精度 | ±0.5 | nm |
| 通道输入功率范围 | -65 ~ -15或具体说明 | dbm |
| 光谱分辨率 | <5 | nm |
动态范围 | 50 | dB |
| 功率分辨率 | 0.1 | dB |
| PDL | 0.3 | dB |
| 响应时间 | 处理数据<50 (原始数据<1毫秒） | ms |
| 尺寸 | 68 ×96 ×15.8* | mm3 |
| 接口 | USB, RS-232 or Dual-port RAM |
