微波功率计
——毫米波高灵敏度功率计，频率高可达220 GHz
一、产品描述
DPM/DPMt 系列是一款高灵敏度毫米波固态功率计，覆盖10 MHz～220 GHz超宽频段，采用分体式架构：1 台显示控制主机可搭配多款不同波导 / 同轴传感器探头，实现多频段毫米波连续波功率测量。传感器探头采用 ZBD 系列零偏肖特基二极管检波器，每只探头独立出厂校准，探头 EEPROM 内部存储幅度‑频率校准曲线；主机接入探头自动识别传感器型号、加载校准系数，自动调零，降低人为引入测量误差。

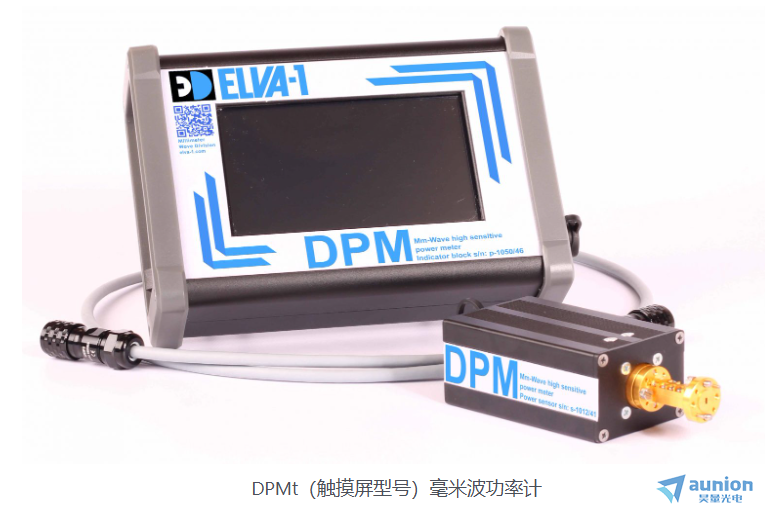

DPMt（触屏版，2026 新品）：彩色触摸屏交互，内置网页 HTTP 服务，可浏览器远程访问；蕞高 50 次 / 秒测量速率，实时功率曲线显示，操作直观便捷。

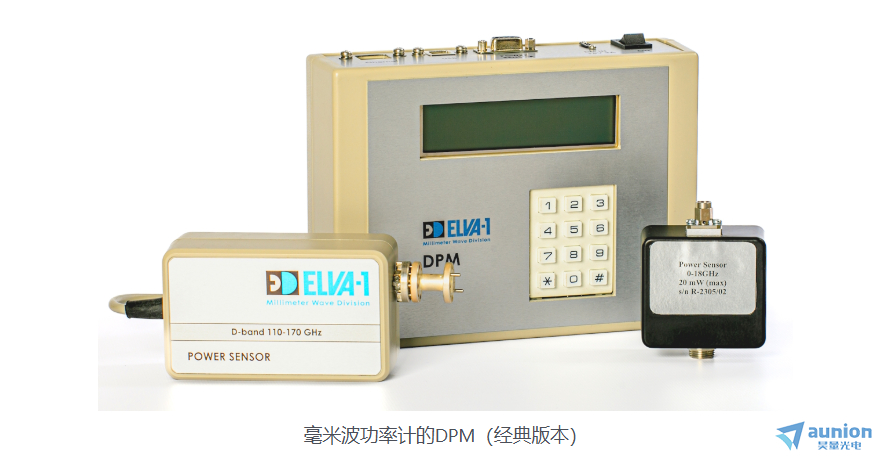

DPM（经典版）：两行 LED 数码显示 + 按键操作，稳定可靠，适合长期实验室、外场运维使用。
设备标配 USB、以太网接口，支持 SCPI 协议；RS‑232、GPIB 为可选配置。输出单位支持 mW、μW、dbm。针对不同功率等级，传感器内置隔离器、波导衰减器；更高功率测量可外接定向耦合器，蕞高可拓展至 1 W 功率测量，广泛用于毫米波器件研发、雷达、通信、等离子体科研、设备出厂测试与外场现场维护场景。
二、技术参数
通用关键指标（全系列 DPM / DPMt）
| 项目 | 参数 |
|---|---|
| 频率范围 | 10 MHz～220 GHz，分 10 个子频段 |
| 检测器件 | ZBD 零偏肖特基二极管检波器 |
| 显示单位 | mW、μW、dBm，同时显示设置频率 (GHz) |
| 测量速率 | 默认 2 次 / 秒；蕞高 50 次 / 秒 |
| 动态范围 | 蕞大 50 dB（随频段变化） |
| 蕞小可测功率 | 低至 0.1 μW（视频段） |
| 精度 | 对数：±0.04 dB；线性：±1% |
| 通信协议 | SCPI；以太网 HTTP 网页控制，USB 标配；可选 GPIB、RS‑232 |
| 频率设置步进 | 10 MHz |
| 供电 | 100‑240 V AC 50‑60 Hz；Type‑C 5V 电池供电 |
| 工作模式 | 单通道，一次仅接入 1 只传感器探头 |
分频段传感器参数表
| 型号 | 频段 | 频率范围 (GHz) | 接口 | 法兰 / 接头 | 蕞大输入功率 (dBm) | 蕞大可测功率 (dBm) | 蕞小可测功率 (dBm) | 动态范围 (dB) | 驻波比 VSWR |
|---|---|---|---|---|---|---|---|---|---|
| DPM‑C | 同轴 | 0.01‑26.5 | 50Ω 同轴 | SMA 公头 | 15 | 14 | -31 | 45 | 1.4:1 |
| DPM‑28 | Ka | 26.5‑40 | WR‑28 | UG‑599/U | 5 | 4 | -43 | 47 | 1.4:1 |
| DPM‑22 | Q | 33‑50 | WR‑22 | UG‑383/U | 5 | 4 | -43 | 47 | 1.4:1 |
| DPM‑19 | U | 40‑60 | WR‑19 | UG‑383/U‑M | 5 | 4 | -43 | 47 | 1.4:1 |
| DPM‑15 | V | 50‑75 | WR‑15 | UG‑385/U | 5 | 4 | -43 | 47 | 1.4:1 |
| DPM‑12 | E | 60‑90 | WR‑12 | UG‑387/U | 8 | 7 | -43 | 50 | 1.4:1 |
| DPM‑10 | W | 75‑110 | WR‑10 | UG‑387/U‑M | 9 | 8 | -41 | 49 | 1.4:1 |
| DPM‑08 | F | 90‑140 | WR‑08 | UG‑387/U‑M | 9 | 8 | -41 | 49 | 1.4:1 |
| DPM‑06 | D | 110‑170 | WR‑06 | UG‑387/U‑M | 9 | 8 | -40 | 48 | 1.4:1 |
| DPM‑05 | G | 140‑220 | WR‑05 | UG‑387/U‑M | 10 | 9 | -35 | 44 | 1.7:1 |
三、典型应用领域
1. 毫米波实验室研发测：毫米波源、倍频器、混频器、波导器件、天线输出功率标定。
2. 等离子体诊断科研：干涉仪、反射计系统毫米波发射功率检测（如 ELVA‑1 170 GHz 干涉仪配套功率校验）。
3. 雷达、毫米波通信系统研发与出厂检验。
5. 外场现场设备调试、运维检测。
6. 自动化 ATE 测试系统集成，SCPI 程控采集数。
